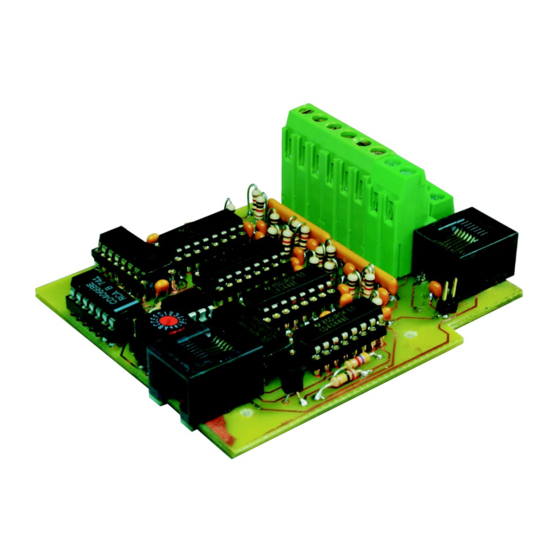

- Seite 1 Anleitung S88-4 Artikel-Nr. 44-01405 | 44-01406 | 44-01407 s88-Rückmelder 16-fach tams elektronik n n n...
-
Seite 2: Inhaltsverzeichnis
3. Sicher und richtig löten..............7 4. Funktion..................9 5. Technische Daten..............11 6. Den Bausatz zusammenbauen............12 7. Den S88-4 anschließen..............19 8. Dem S88-4 eine Adresse zuweisen..........24 9. Checkliste zur Fehlersuche............27 10. Garantieerklärung..............29 11. EG-Konformitätserklärung............30 12. Erklärungen zur WEEE-Richtlinie..........30 © 12/2014 Tams Elektronik GmbH Alle Rechte, insbesondere das Recht der Vervielfältigung und... -
Seite 3: Einstieg
Sollten Sie den Bausatz oder den fertigen Baustein an eine andere Person weitergeben, so geben Sie auch die Anleitung mit. Bestimmungsgemäßer Gebrauch Der Rückmelder S88-4 ist für den Einsatz im Modellbau und in Modellbahnanlagen entsprechend den Bestimmungen dieser Anleitung vorgesehen. Jeder andere Gebrauch ist nicht bestimmungsgemäß und führt zum Verlust des Garantieanspruchs. - Seite 4 Deutsch S88-4 Packungsinhalt überprüfen Kontrollieren Sie nach dem Auspacken den Lieferumfang: ein Bausatz, bestehend aus sämtlichen in der Stückliste ( Seite 15) aufgeführten Bauteilen und einer Platine oder ein Fertig-Baustein oder ein Fertig-Baustein im Gehäuse (Fertig-Gerät), ...
-
Seite 5: Sicherheitshinweise
S88-4 Deutsch 2. Sicherheitshinweise Mechanische Gefährdung Abgeknipste Litzen und Drähte können scharfe Spitzen haben. Dies kann bei unachtsamem Zugreifen zu Hautverletzungen führen. Achten Sie daher beim Zugreifen auf scharfe Spitzen. Sichtbare Beschädigungen an Bauteilen können zu unkalkulierbaren Gefährdungen führen. Bauen Sie beschädigte Bauteile nicht ein, sondern entsorgen Sie sie fachgerecht und ersetzen Sie sie durch neue. -
Seite 6: Brandgefährdung
Deutsch S88-4 Nach der Bildung von Kondenswasser warten Sie vor den Arbeiten bis zu 2 Stunden Akklimatisierungzeit ab. Verwenden Reparaturarbeiten ausschließlich Original- Ersatzteile. Brandgefährdung Wenn die heiße Lötkolbenspitze mit brennbarem Material in Kontakt kommt, entsteht ein Brandherd. Dieser kann zu einem Feuer führen und damit zu Verletzungs- und Lebensgefahr durch Verbrennung und Rauchvergiftung. -
Seite 7: Sicher Und Richtig Löten
S88-4 Deutsch Sonstige Gefährdungen Kinder können aus Unachtsamkeit oder mangelndem Verantwortungs- bewusstsein alle zuvor beschriebenen Gefährdungen verursachen. Um Gefahr für Leib und Leben zu vermeiden, dürfen Kinder unter 14 Jahren Bausätze nicht zusammenbauen und fertige Geräte nicht einbauen. Beachten Sie: Kleinkinder können die zum Teil sehr kleinen Bauteile mit spitzen... - Seite 8 Deutsch S88-4 Stecken Sie die Anschlussdrähte der Bauteile so weit wie ohne Kraftaufwand möglich durch die Bohrungen der Platine. Der Körper des Bauteils soll sich dicht über der Platine befinden. Achten Sie vor dem Einlöten unbedingt auf die richtige Polung der Bauteile.
-
Seite 9: Funktion
S88-4 Deutsch 4. Funktion Der Rückmelder S88-4 ist kompatibel zu allen Komponenten, die mit dem von der Firma Märklin** entwickelten s88-Bus arbeiten. Er kann 16 Massekontakte einlesen. Die Informationen werden über den s88- vorgeschaltete Rückmeldemodul bzw. angeschlossene Digitalgerät (Interface, Memory... - Seite 10 Zentrale oder das Interface angeschlossen sind und nicht in abzweigenden Datenleitungen. Norm s88-N Der S88-4 hat RJ-45-Anschlüsse entsprechend der Norm s88-N, die die Belegung von handelsüblichen Patch-Kabeln für die Verwendung in s88- Rückmeldesystemen regelt. Anders als die häufig verwendeten 6- adrigen Anschlusskabel sind Patch-Kabel, die in Computer-Netzwerken gebräuchlich...
-
Seite 11: Technische Daten
S88-4 Deutsch 5. Technische Daten Anzahl der Massekontakte Rückmeldebus Anschlüsse an s88-Bus (IN, OUT) RJ-45 gemäß S88-N Versorgungsspannung 5 – 15 V Gleichspannung (wird vom s88-Bus bereitgestellt) Schutzart IP 00 Umgebungstemperatur im Betrieb 0 ... +60 °C Umgebungstemperatur -10 ... +80 °C bei Lagerung Zulässige relative Luftfeuchtigkeit... -
Seite 12: Den Bausatz Zusammenbauen
Deutsch S88-4 6. Den Bausatz zusammenbauen Diesen Abschnitt können Sie überspringen, wenn Sie einen Fertig- Baustein oder ein Fertig-Gerät erworben haben. Vorbereitung Legen Sie die Bauteile sortiert vor sich auf den Arbeitsplatz. Die verschiedenen Bauteile haben folgende Besonderheiten, die Sie beim Zusammenbau beachten müssen:... - Seite 13 S88-4 Deutsch Keramische Kondensatoren Keramische Kondensatoren werden u.a. zur Ableitung von Störspannungen oder als frequenzbestimmende Bauteile eingesetzt. Keramische Kondensatoren sind ungepolt. Sie sind üblicherweise mit einer dreistelligen Zahl gekenn- zeichnet, die den Wert des Kondensators verschlüsselt angibt. Die Zahl 104 entspricht dem Wert 100 nF.
- Seite 14 Deutsch S88-4 Integrierte Schaltungen (ICs) ICs erfüllen je nach Typ verschiedene Aufgaben. Die verbreitetste Gehäuseform ist das sogenannte "DIL"- Gehäuse, aus dem seitlich 4, 6, 8, 14, 16, 18 oder mehr "Beinchen" (Pins) herausragen. ICs sind empfindlich gegen Beschädigungen beim Einlöten (Hitze, elektrostatische Aufladung).
- Seite 15 S88-4 Deutsch Stückliste Kohleschicht-Widerstände 220 R4, R5, R6, R7, R8, 1 k R9, R10, R11, R12, R13, R14, R15, R16, R17, R18, R19 R2, R3, R21, R24, 4,7 k 15 k R1, R22 100 k Widerstandsnetzwerke RN1, RN2 47 k...
-
Seite 16: Bestückungsplan
Deutsch S88-4 Bestückungsplan Seite 16... - Seite 17 S88-4 Deutsch Zusammenbau Gehen Sie entsprechend der Reihenfolge in der nachfolgenden Liste vor. Verlöten Sie zunächst die Bauteile von der Lötseite und trennen Sie die überstehenden Drahtenden mit einem Seitenschneider knapp über der Lötstelle ab. Beachten Sie die Hinweise zum Löten in Abschnitt 3.
- Seite 18 Deutsch S88-4 Keramische Einbaurichtung beliebig. Kondensatoren Transistoren Beachten Sie die Polung! Der Querschnitt der Kleinleistungs- Transistoren (z.B. BC-Typen) im SOT Gehäuse ist auf dem Bestückungsdruck dargestellt. Anreihklemmen Stecken Sie die Doppel-Anreihklemmen vor dem Einbau zusammen. Codierschalter Löten Sie den Codierschalter so ein, dass Sie ihn nach dem Einbau von außen mit einem...
-
Seite 19: Den S88-4 Anschließen
Stellen Sie zunächst den Codierschalter auf der Rückseite des Moduls mit einem kleinen Schraubendreher auf Stellung "0". Schließen Sie dann den Ausgang "OUT" des S88-4 zum Funktionstest an die Zentrale, das Memory oder das Interface an. Befestigen Sie ein Anschlusskabel am Masseanschluss X2 des Moduls und verbinden Sie es nacheinander mit allen 16 Eingängen. - Seite 20 Beispiel für das nachträgliche Einfügen eines S88-4-Moduls zwischen Standard-Modulen. Die Standard-Module behalten die Adressen 1 bis 3, die ihnen automatisch zugewiesen werden. Dem S88-4-Modul wird die Adresse 4 zugewiesen. Einem Standard-Modul, das nachträglich zwischen den Modulen 2 und 3 eingefügt wird, würde automatisch die Adresse 3 zugewiesen werden, und alle nachfolgenden Module würden neu numeriert.
- Seite 21 Interface aus betrachtet) können Sie ausschließlich S88-4-Module verwenden. Beispiel für die Kombination von Standard-Modulen und S88-4-Modulen in einem Bussystem. Die Standard-Module können nur in Datenleitungen eingesetzt werden, die direkt mit der Zentrale oder dem Interface verbunden sind und nicht in abzweigenden Datenleitungen.
- Seite 22 Deutsch S88-4 Anschlussbelegung RJ-45-Buchse für den Anschluss eines nachgeschalteten s88-Moduls RJ-45-Buchse oder 6-poliger Stecker für den Anschluss eines vorgeschalteten s88-Moduls oder Digitalgerätes 1 … 16 Eingänge für Massekontakte Beispiel: Anschluss eines Schaltgleises Beispiel: Anschluss eines Kontakgleises Beispiel: Anschluss eines Reedkontaktes...
- Seite 23 S88-4 Deutsch Anschlussplan Seite 23...
-
Seite 24: Dem S88-4 Eine Adresse Zuweisen
Die Adressen, die einem S88-4-Modul zugewiesen werden können, sind folglich eingeschränkt: 1. Die niedrigste mögliche Adresse ist um 1 höher als die Anzahl der Standard-Module im S88-Bus. 2. Die höchste Adresse ist um 16 höher als die Anzahl der dem S88-4- Modul vorangehenden Standardmodule. Seite 24... - Seite 25 S88-4 Deutsch Adresse bei Anzahl der entspricht vorangestellten Standardmodule Einstellung Zahlenwert n+10 n+11 n+12 n+13 n+14 n+15 n+16 Seite 25...
- Seite 26 Beispiel für die Nummerierung der S88-4-Module. Die Zahlen hinter den Pfeilen geben die Einstellung des Codierschalters an. Das S88-4-Modul mit der Adresse 4 kann keine niedrigere Adresse erhalten, da die Adressen 1 bis 3 bereits von den Standardmodulen belegt sind. Der Codierschalter muss auf die "2"...
-
Seite 27: Checkliste Zur Fehlersuche
Massekontakt ist unterbrochen. Überprüfen Sie den Anschluss. Die Zentrale / das Memory / das Interface zeigt in einer bestimmten Situation immer wieder die gleiche Fehlmeldung. Mögliche Ursache: Sie haben dem S88-4-Modul eine andere Adresse zugewiesen als angenommen. Überprüfen Sie die Adresse. ... -
Seite 28: Reparaturen
Deutsch S88-4 Technische Hotline Bei Rückfragen zum Einsatz des Bausteins hilft Ihnen unsere Technische Hotline (Telefonnummer und Mailadresse s. letzte Seite). Reparaturen Einen defekten Baustein können Sie uns zur Reparatur einschicken (Adresse s. letzte Seite). Im Garantiefall ist die Reparatur für Sie kostenlos. -
Seite 29: Garantieerklärung
S88-4 Deutsch 10. Garantieerklärung Für dieses Produkt gewähren wir freiwillig 2 Jahre Garantie ab Kauf- datum des Erstkunden, maximal jedoch 3 Jahre nach Ende der Serien- herstellung des Produktes. Erstkunde ist der Verbraucher, der als erstes das Produkt erworben hat von uns, einem Händler oder einer anderen natürlichen oder juristischen Person, die das Produkt im Rahmen ihrer... -
Seite 30: Eg-Konformitätserklärung
Deutsch S88-4 11. EG-Konformitätserklärung Dieses Produkt erfüllt die Forderungen der nachfolgend genannten EU-Richtlinien trägt hierfür Kennzeichnung. 2004/108/EG über elektromagnetische Verträglichkeit. Zu Grunde liegende Normen: 55014-1 61000-6-3. elektromagnetische Verträglichkeit beim Betrieb aufrecht zu erhalten, beachten Sie die folgende Maßnahmen: Schließen Sie den Versorgungstransformator nur an eine fachgerecht installierte und abgesicherte Schukosteckdose an. - Seite 31 S88-4 Deutsch Seite 31...
- Seite 32 Aktuelle Informationen und Tipps: http://www.tams-online.de Garantie und Service: Tams Elektronik GmbH Fuhrberger Straße 4 DE-30625 Hannover fon: +49 (0)511 / 55 60 60 fax: +49 (0)511 / 55 61 61 e-mail: modellbahn@tams-online.de...
