tams elektronik

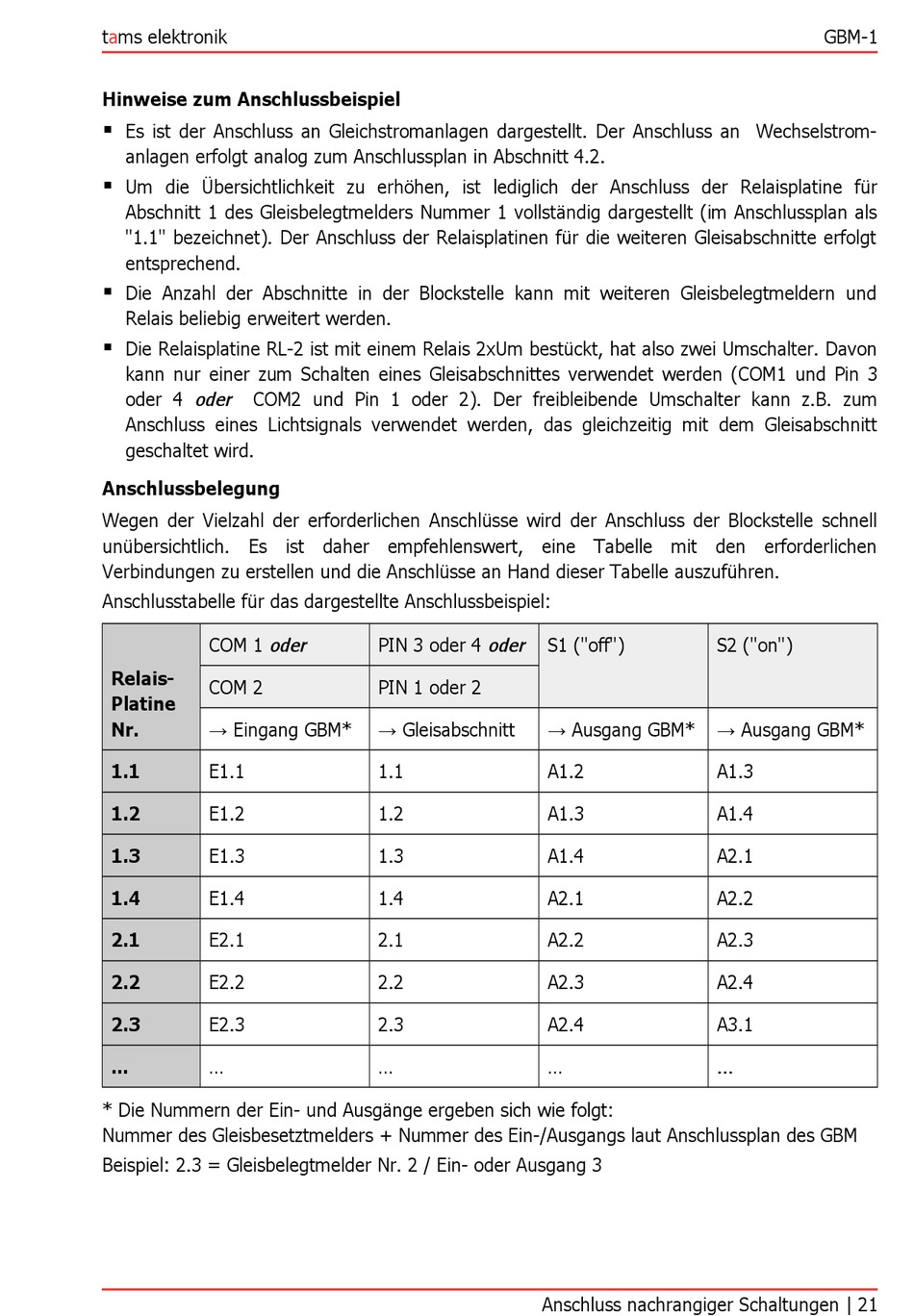

Hinweise zum Anschlussbeispiel
Es ist der Anschluss an Gleichstromanlagen dargestellt. Der Anschluss an Wechselstrom-
anlagen erfolgt analog zum Anschlussplan in Abschnitt 4.2.
Um die Übersichtlichkeit zu erhöhen, ist lediglich der Anschluss der Relaisplatine für
Abschnitt 1 des Gleisbelegtmelders Nummer 1 vollständig dargestellt (im Anschlussplan als
"1.1" bezeichnet). Der Anschluss der Relaisplatinen für die weiteren Gleisabschnitte erfolgt
entsprechend.
Die Anzahl der Abschnitte in der Blockstelle kann mit weiteren Gleisbelegtmeldern und
Relais beliebig erweitert werden.
Die Relaisplatine RL-2 ist mit einem Relais 2xUm bestückt, hat also zwei Umschalter. Davon
kann nur einer zum Schalten eines Gleisabschnittes verwendet werden (COM1 und Pin 3
oder 4 oder
COM2 und Pin 1 oder 2). Der freibleibende Umschalter kann z.B. zum
Anschluss eines Lichtsignals verwendet werden, das gleichzeitig mit dem Gleisabschnitt
geschaltet wird.
Anschlussbelegung
Wegen der Vielzahl der erforderlichen Anschlüsse wird der Anschluss der Blockstelle schnell
unübersichtlich. Es ist daher empfehlenswert, eine Tabelle mit den erforderlichen
Verbindungen zu erstellen und die Anschlüsse an Hand dieser Tabelle auszuführen.
Anschlusstabelle für das dargestellte Anschlussbeispiel:
COM 1 oder
Relais-
COM 2
Platine
Nr.
→ Eingang GBM*
1.1
E1.1
1.2
E1.2
1.3
E1.3
1.4
E1.4
2.1
E2.1
2.2
E2.2
2.3
E2.3
...
...
* Die Nummern der Ein- und Ausgänge ergeben sich wie folgt:
Nummer des Gleisbesetztmelders + Nummer des Ein-/Ausgangs laut Anschlussplan des GBM
Beispiel: 2.3 = Gleisbelegtmelder Nr. 2 / Ein- oder Ausgang 3
PIN 3 oder 4 oder
S1 ("off")
PIN 1 oder 2
→ Gleisabschnitt
→ Ausgang GBM*
1.1
A1.2
1.2
A1.3
1.3
A1.4
1.4
A2.1
2.1
A2.2
2.2
A2.3
2.3
A2.4
...
...
Anschluss nachrangiger Schaltungen | 21
GBM-1
S2 ("on")
→ Ausgang GBM*
A1.3
A1.4
A2.1
A2.2
A2.3
A2.4
A3.1
...
