GBM-1

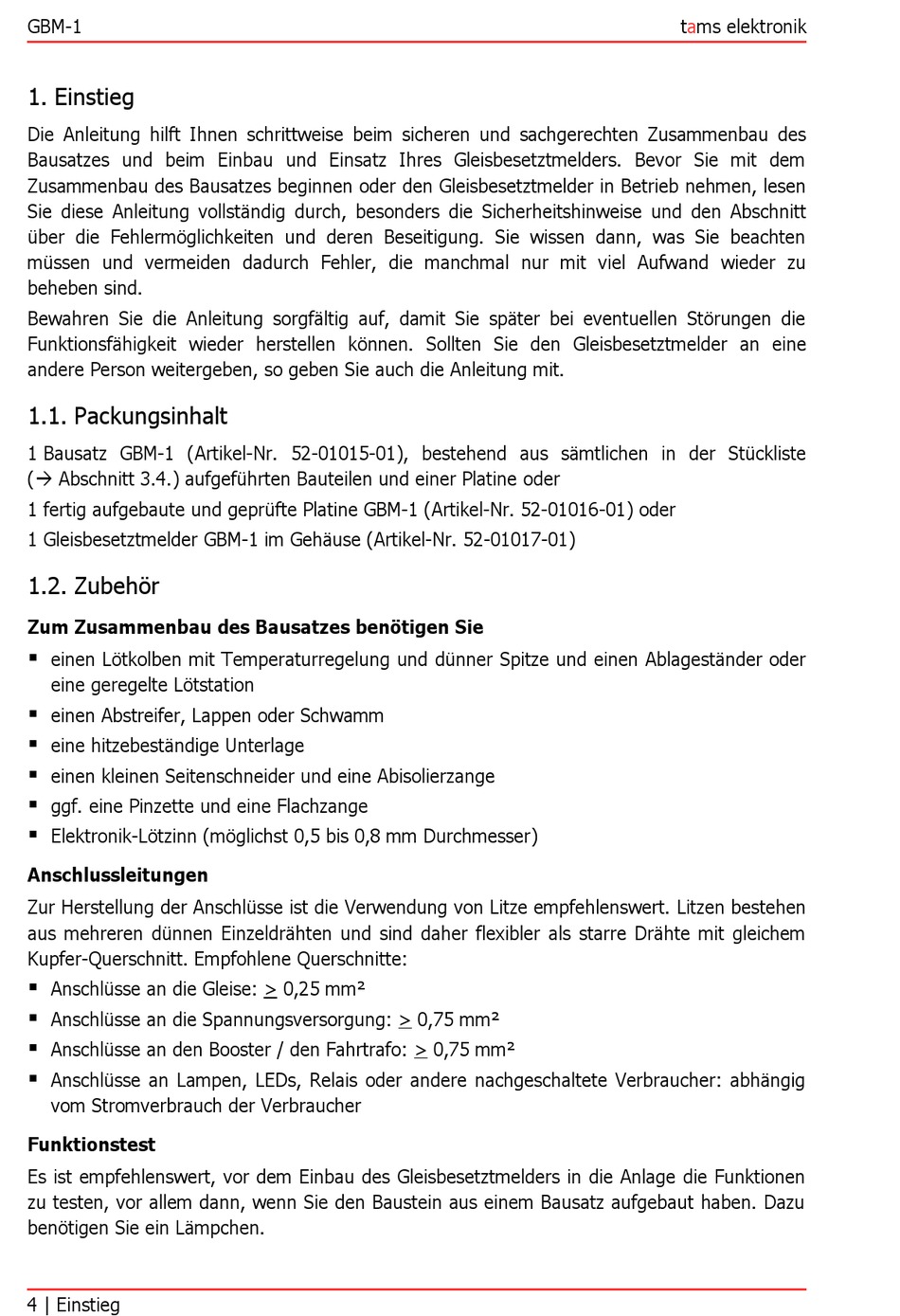

1. Einstieg
Die Anleitung hilft Ihnen schrittweise beim sicheren und sachgerechten Zusammenbau des
Bausatzes und beim Einbau und Einsatz Ihres Gleisbesetztmelders. Bevor Sie mit dem
Zusammenbau des Bausatzes beginnen oder den Gleisbesetztmelder in Betrieb nehmen, lesen
Sie diese Anleitung vollständig durch, besonders die Sicherheitshinweise und den Abschnitt
über die Fehlermöglichkeiten und deren Beseitigung. Sie wissen dann, was Sie beachten
müssen und vermeiden dadurch Fehler, die manchmal nur mit viel Aufwand wieder zu
beheben sind.
Bewahren Sie die Anleitung sorgfältig auf, damit Sie später bei eventuellen Störungen die
Funktionsfähigkeit wieder herstellen können. Sollten Sie den Gleisbesetztmelder an eine
andere Person weitergeben, so geben Sie auch die Anleitung mit.
1.1. Packungsinhalt
1 Bausatz GBM-1 (Artikel-Nr. 52-01015-01), bestehend aus sämtlichen in der Stückliste
( Abschnitt 3.4.) aufgeführten Bauteilen und einer Platine oder
1 fertig aufgebaute und geprüfte Platine GBM-1 (Artikel-Nr. 52-01016-01) oder
1 Gleisbesetztmelder GBM-1 im Gehäuse (Artikel-Nr. 52-01017-01)
1.2. Zubehör
Zum Zusammenbau des Bausatzes benötigen Sie
einen Lötkolben mit Temperaturregelung und dünner Spitze und einen Ablageständer oder
eine geregelte Lötstation
einen Abstreifer, Lappen oder Schwamm
eine hitzebeständige Unterlage
einen kleinen Seitenschneider und eine Abisolierzange
ggf. eine Pinzette und eine Flachzange
Elektronik-Lötzinn (möglichst 0,5 bis 0,8 mm Durchmesser)
Anschlussleitungen
Zur Herstellung der Anschlüsse ist die Verwendung von Litze empfehlenswert. Litzen bestehen
aus mehreren dünnen Einzeldrähten und sind daher flexibler als starre Drähte mit gleichem
Kupfer-Querschnitt. Empfohlene Querschnitte:
Anschlüsse an die Gleise: > 0,25 mm²
Anschlüsse an die Spannungsversorgung: > 0,75 mm²
Anschlüsse an den Booster / den Fahrtrafo: > 0,75 mm²
Anschlüsse an Lampen, LEDs, Relais oder andere nachgeschaltete Verbraucher: abhängig
vom Stromverbrauch der Verbraucher
Funktionstest
Es ist empfehlenswert, vor dem Einbau des Gleisbesetztmelders in die Anlage die Funktionen
zu testen, vor allem dann, wenn Sie den Baustein aus einem Bausatz aufgebaut haben. Dazu
benötigen Sie ein Lämpchen.
4 | Einstieg
tams elektronik
