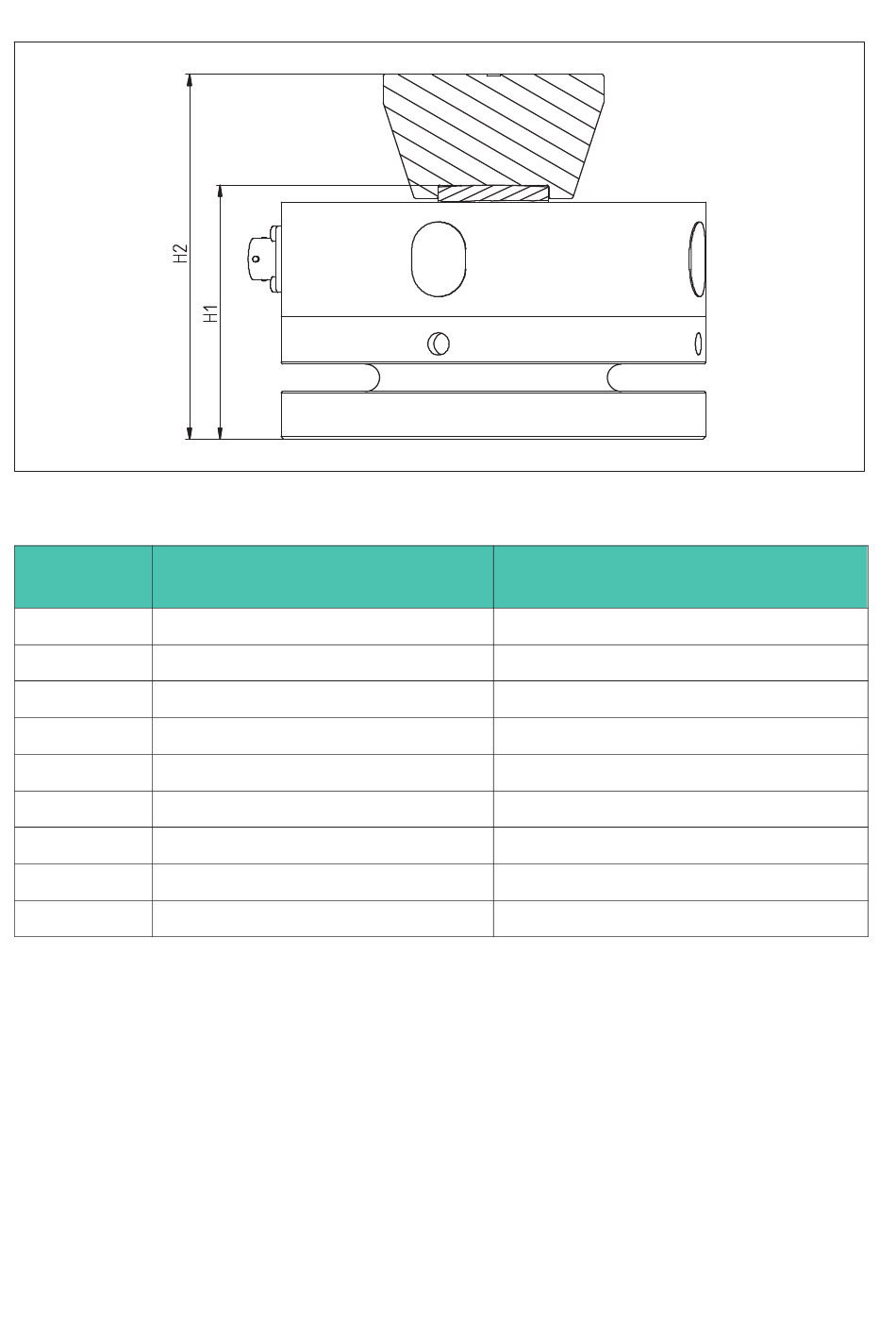

Fig. 6.3 Hauteurs de montage du C10 avec adaptateur
Force
nominale
2,5 kN
5 kN
10 kN
25 kN
50 kN
100 kN
250 kN
500 kN
1 MN
6.4 Montage du C10 pour la version livrée sans adaptateur (version en
option)
Si vous utilisez le capteur de force sans adaptateur, celui-ci est vissé à un élément de
construction existant par le trou de perçage extérieur.
16
Hauteur capteur avec
adaptateur (mm)
64,3
64,3
64,3
64,3
64,3
92,0
92,0
116,0
160,9
Hauteur capteur, adaptateur et
pièce d'appui (mm)
88,3
88,3
88,3
88,3
88,3
132,0
132,0
172,0
226,9
MONTAGE MÉCANIQUE
C10
