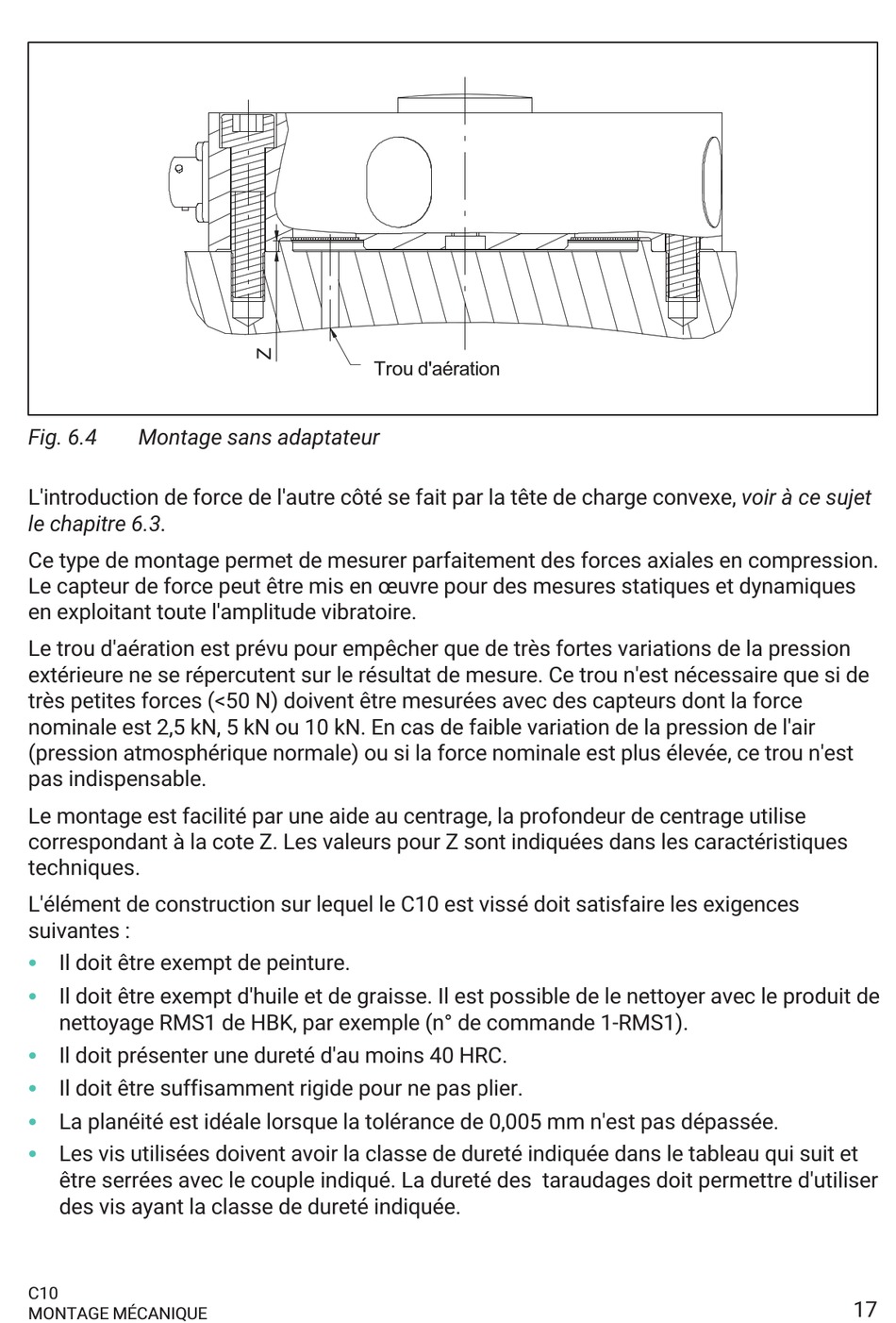

Fig. 6.4 Montage sans adaptateur
L'introduction de force de l'autre côté se fait par la tête de charge convexe, voir à ce sujet
le chapitre 6.3.
Ce type de montage permet de mesurer parfaitement des forces axiales en compression.
Le capteur de force peut être mis en œuvre pour des mesures statiques et dynamiques
en exploitant toute l'amplitude vibratoire.
Le trou d'aération est prévu pour empêcher que de très fortes variations de la pression
extérieure ne se répercutent sur le résultat de mesure. Ce trou n'est nécessaire que si de
très petites forces (<50 N) doivent être mesurées avec des capteurs dont la force
nominale est 2,5 kN, 5 kN ou 10 kN. En cas de faible variation de la pression de l'air
(pression atmosphérique normale) ou si la force nominale est plus élevée, ce trou n'est
pas indispensable.
Le montage est facilité par une aide au centrage, la profondeur de centrage utilise
correspondant à la cote Z. Les valeurs pour Z sont indiquées dans les caractéristiques
techniques.
L'élément de construction sur lequel le C10 est vissé doit satisfaire les exigences
suivantes :
S
Il doit être exempt de peinture.
S
Il doit être exempt d'huile et de graisse. Il est possible de le nettoyer avec le produit de
nettoyage RMS1 de HBK, par exemple (n° de commande 1­RMS1).
S
Il doit présenter une dureté d'au moins 40 HRC.
S
Il doit être suffisamment rigide pour ne pas plier.
S
La planéité est idéale lorsque la tolérance de 0,005 mm n'est pas dépassée.
S
Les vis utilisées doivent avoir la classe de dureté indiquée dans le tableau qui suit et
être serrées avec le couple indiqué. La dureté des taraudages doit permettre d'utiliser
des vis ayant la classe de dureté indiquée.
C10
MONTAGE MÉCANIQUE
Trou d'aération
17
