4
Material einlegen
4.3

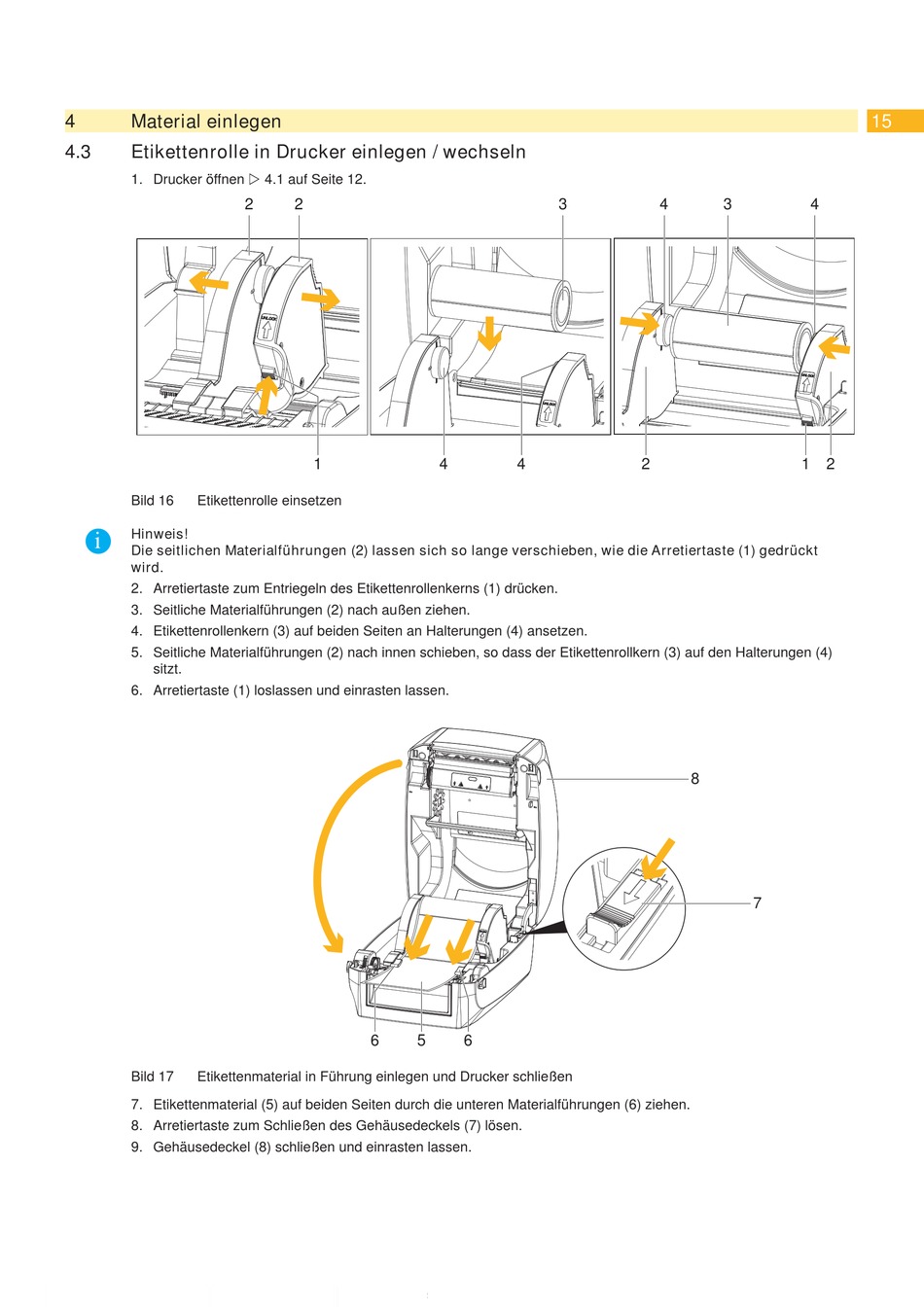

Etikettenrolle in Drucker einlegen / wechseln
1. Drucker öffnen 4.1 auf Seite 12.
Bild 16
Etikettenrolle einsetzen
i
Hinweis!
Die seitlichen Materialführungen (2) lassen sich so lange verschieben, wie die Arretiertaste (1) gedrückt
wird.
2. Arretiertaste zum Entriegeln des Etikettenrollenkerns (1) drücken.
3. Seitliche Materialführungen (2) nach außen ziehen.
4. Etikettenrollenkern (3) auf beiden Seiten an Halterungen (4) ansetzen.
5. Seitliche Materialführungen (2) nach innen schieben, so dass der Etikettenrollkern (3) auf den Halterungen (4)
sitzt.
6. Arretiertaste (1) loslassen und einrasten lassen.
Bild 17
Etikettenmaterial in Führung einlegen und Drucker schließen
7. Etikettenmaterial (5) auf beiden Seiten durch die unteren Materialführungen (6) ziehen.
8. Arretiertaste zum Schließen des Gehäusedeckels (7) lösen.
9. Gehäusedeckel (8) schließen und einrasten lassen.
2
2
1
6
5
3
4
4
6
4
3
4
2
1 2
8
7
15
