8
Zubehör

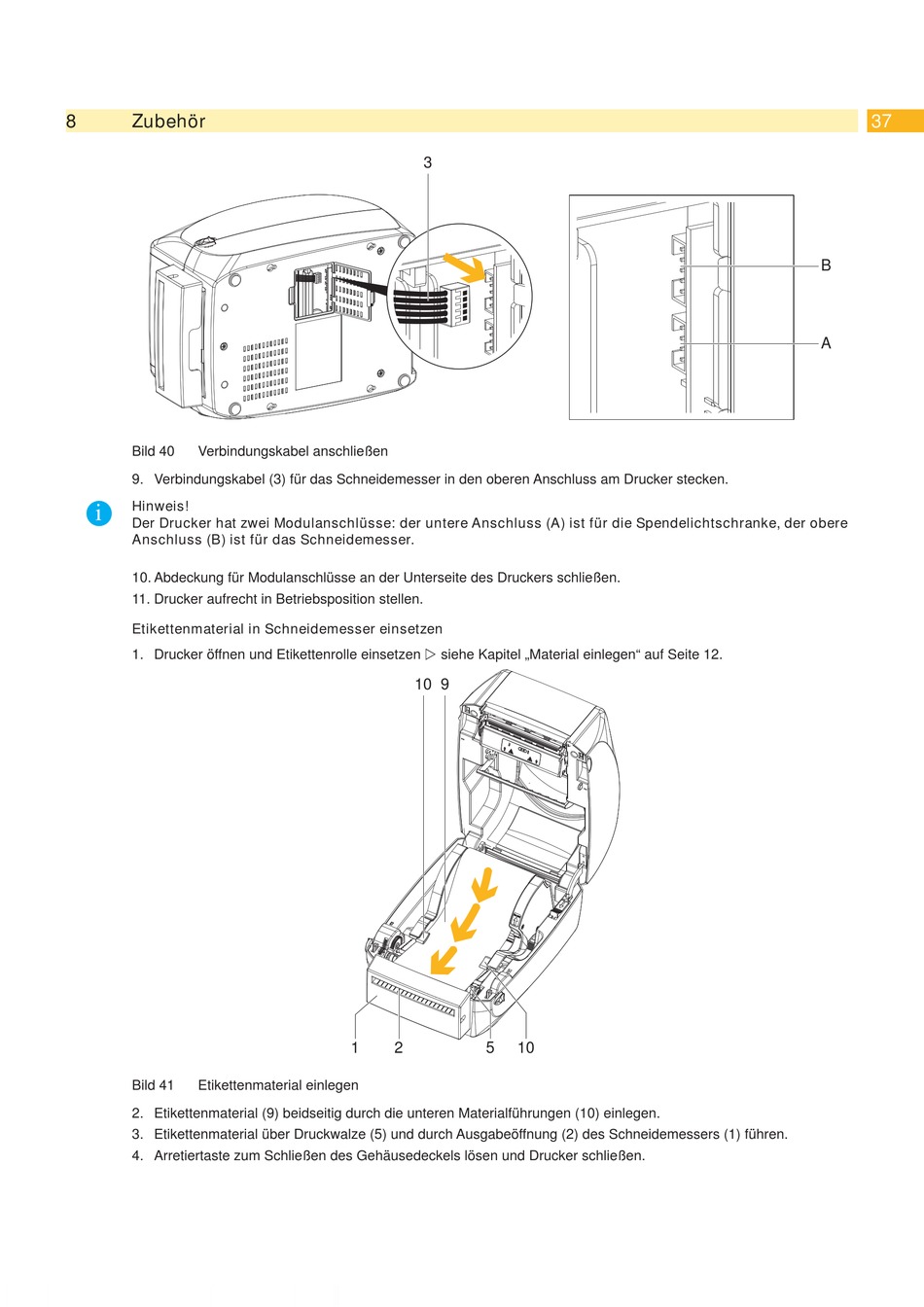

Bild 40
Verbindungskabel anschließen
9. Verbindungskabel (3) für das Schneidemesser in den oberen Anschluss am Drucker stecken.
i
Hinweis!
Der Drucker hat zwei Modulanschlüsse: der untere Anschluss (A) ist für die Spendelichtschranke, der obere
Anschluss (B) ist für das Schneidemesser.
10. Abdeckung für Modulanschlüsse an der Unterseite des Druckers schließen.
11. Drucker aufrecht in Betriebsposition stellen.
Etikettenmaterial in Schneidemesser einsetzen
1. Drucker öffnen und Etikettenrolle einsetzen siehe Kapitel „Material einlegen" auf Seite 12.
Bild 41
Etikettenmaterial einlegen
2. Etikettenmaterial (9) beidseitig durch die unteren Materialführungen (10) einlegen.
3. Etikettenmaterial über Druckwalze (5) und durch Ausgabeöffnung (2) des Schneidemessers (1) führen.
4. Arretiertaste zum Schließen des Gehäusedeckels lösen und Drucker schließen.
3
10
9
1
2
5
10
37
B
A
