8
Zubehör
32

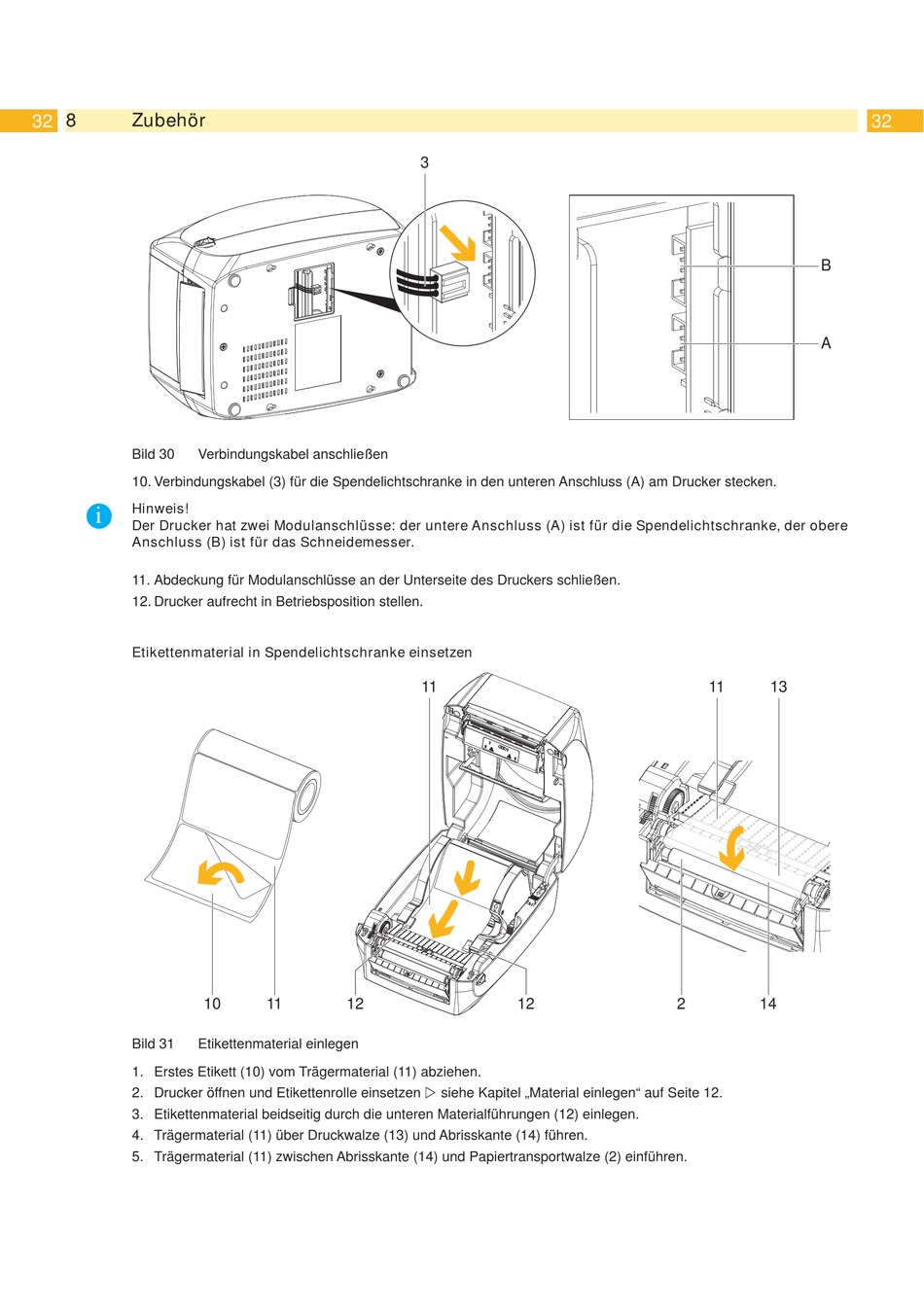

Bild 30
Verbindungskabel anschließen
10. Verbindungskabel (3) für die Spendelichtschranke in den unteren Anschluss (A) am Drucker stecken.
i
Hinweis!
Der Drucker hat zwei Modulanschlüsse: der untere Anschluss (A) ist für die Spendelichtschranke, der obere
Anschluss (B) ist für das Schneidemesser.
11. Abdeckung für Modulanschlüsse an der Unterseite des Druckers schließen.
12. Drucker aufrecht in Betriebsposition stellen.
Etikettenmaterial in Spendelichtschranke einsetzen
10
Bild 31
Etikettenmaterial einlegen
1. Erstes Etikett (10) vom Trägermaterial (11) abziehen.
2. Drucker öffnen und Etikettenrolle einsetzen siehe Kapitel „Material einlegen" auf Seite 12.
3. Etikettenmaterial beidseitig durch die unteren Materialführungen (12) einlegen.
4. Trägermaterial (11) über Druckwalze (13) und Abrisskante (14) führen.
5. Trägermaterial (11) zwischen Abrisskante (14) und Papiertransportwalze (2) einführen.
3
11
11
12
12
2
32
B
A
11
13
14
