4
Material einlegen
4.2.2
Farbbandabwicklung
1

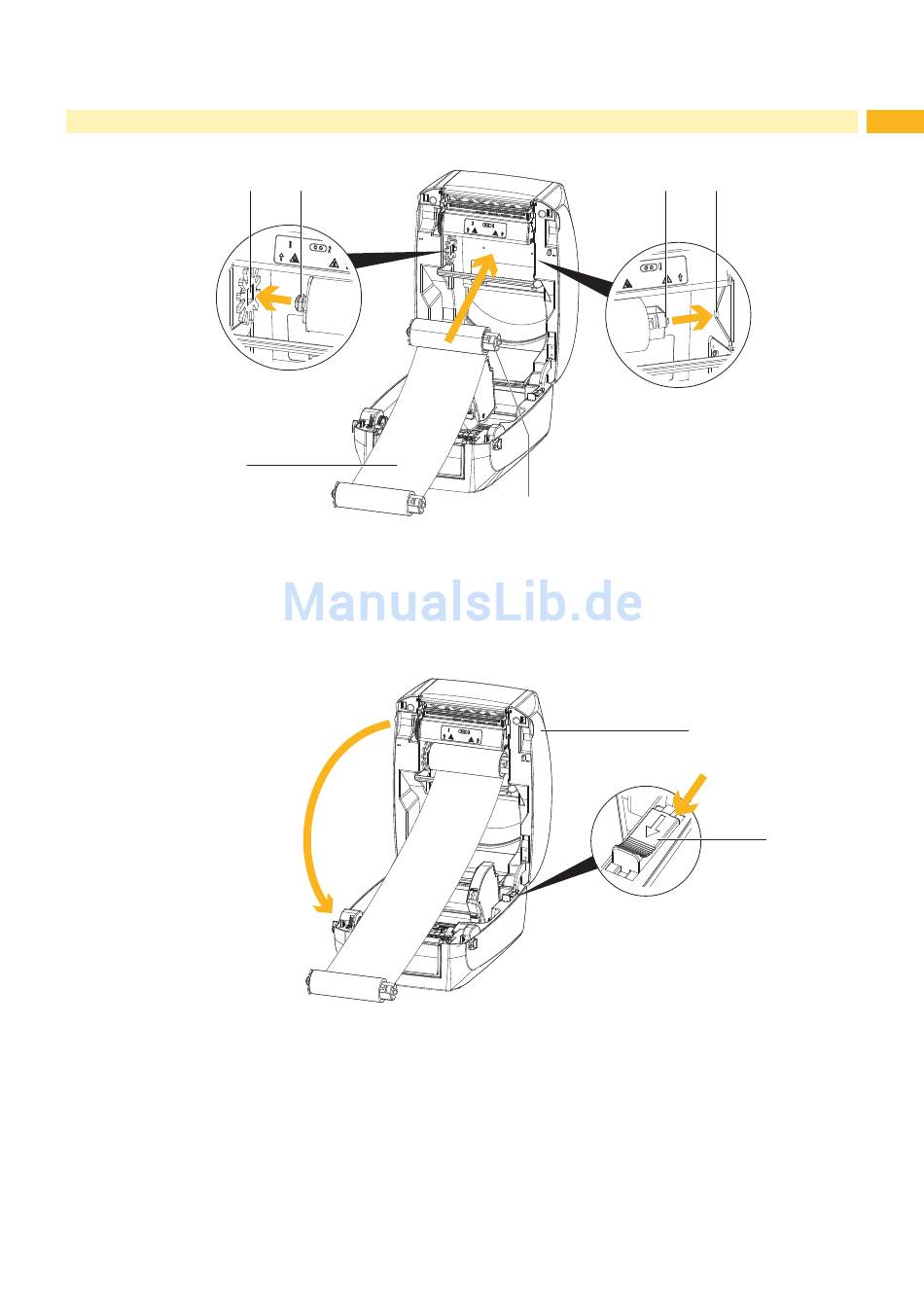

Bild 12
Farbband-Baugruppe in Farbbandabwicklung einsetzen
1. Farbband (1) etwa 30 cm von der Rolle abwickeln und wie in der Abbildung platzieren.
2. Rollenhalter mit Farbbandrolle (2) in linke Seite (3) der Farbbandabwicklung einsetzen. Dabei beachten, dass der
Zapfen am Rollenhalter in die Aussparung einrastet.
3. Rollenhalter mit Farbbandrolle (2) in rechte Seite (4) der Farbbandabwicklung einsetzen. Dabei beachten, dass
der Zapfen am Rollenhalter in die Aussparung einrastet.
Bild 13
Gehäusedeckel schließen
4. Arretiertaste zum Schließen des Gehäusedeckels (1) lösen.
5. Gehäusedeckel (2) schließen und einrasten lassen.
3
2
放入
2
2
2
13
4
1
