CAB MACH2 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
MACH2
Etikettendrucker

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CAB MACH2

Inhaltszusammenfassung für CAB MACH2

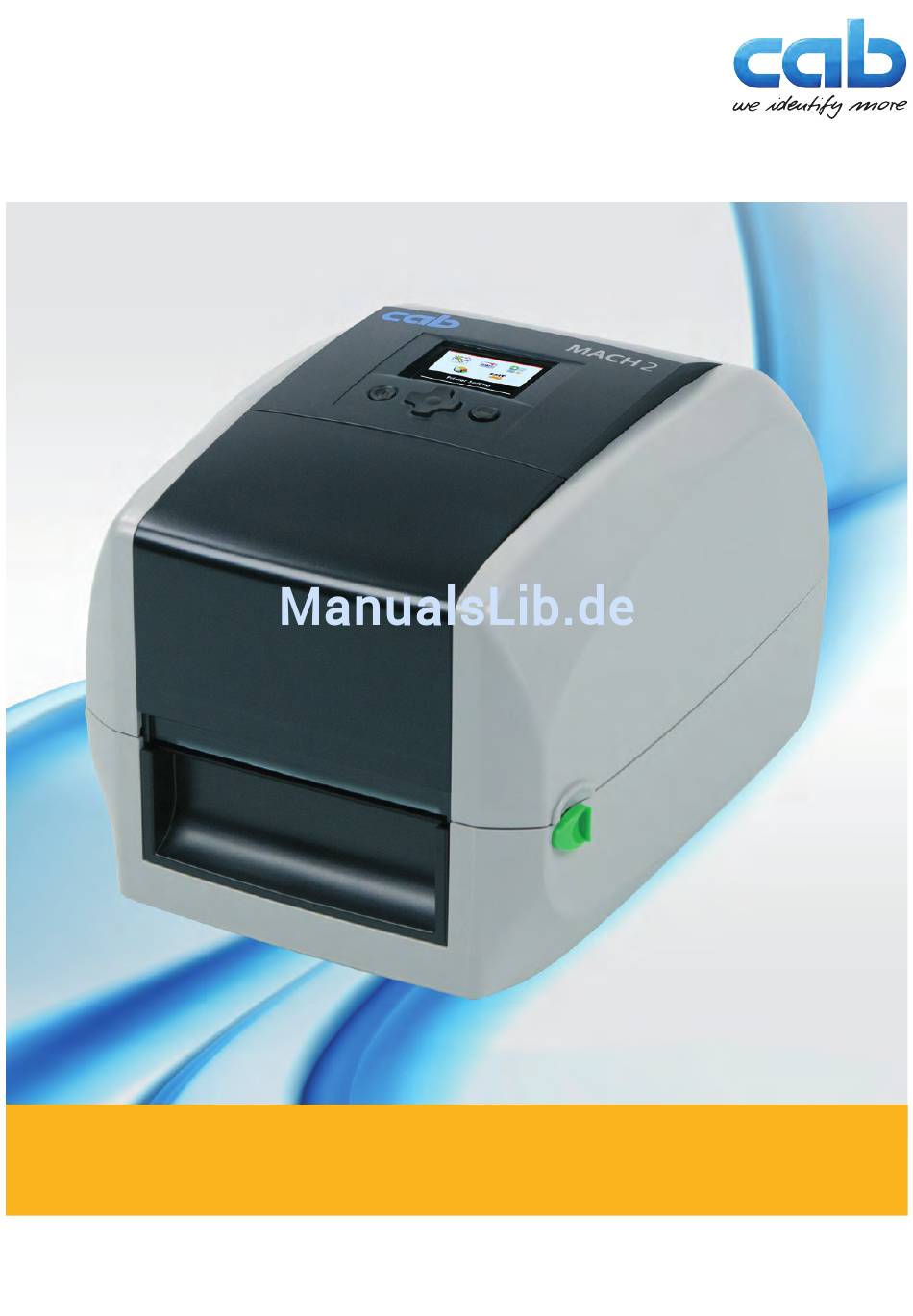

  • Seite 1 Bedienungsanleitung MACH2 Etikettendrucker...
  • Seite 2 Ausgabe: 02/2017 - Art.-Nr. 9009975 Urheberrecht Diese Dokumentation sowie Übersetzungen hiervon sind Eigentum der cab Produkttechnik GmbH & Co KG. Das Reproduzieren, Verarbeiten, Vervielfältigen oder Verbreiten im Ganzen oder in Teilen zu anderen Zwecken als der Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab Produkttechnik GmbH &...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................5 Umwelt ..............................5 Geräteübersicht ............................6 Auspacken und Lieferumfang ........................6 Geräteansichten ............................7 2.2.1 Vorderansicht............................7 2.2.2 Rückansicht ............................7 2.2.3 Ansicht von unten ..........................8 2.2.4 Innenansicht ............................

  • Seite 4: Einleitung

    Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

  • Seite 5: Sicherheitshinweise

    Einleitung Sicherheitshinweise • Das Gerät ist für Stromnetze mit Wechselspannung von 100 V bis 240 V ausgelegt. Es ist nur an Steckdosen mit Schutzleiterkontakt anzuschließen. • Das Gerät nur mit Geräten verbinden, die eine Schutzkleinspannung führen. • Vor dem Herstellen oder Lösen von Anschlüssen alle betroffenen Geräte (Computer, Drucker, Zubehör) ausschalten.

  • Seite 6: Geräteübersicht

    1. Drucker an den Halteschlaufen aus dem Karton heben. 2. Drucker auf Transportschäden prüfen. 3. Drucker auf ebener Unterlage aufstellen. 4. Lieferung auf Vollständigkeit prüfen. 1 MACH2 Etikettendrucker 2 Rollenkern 3 Rollenhalter - 2 Stück 4 USB-Kabel 5 Netzkabel mit Netzstecker...

  • Seite 7: Geräteansichten

    Geräteübersicht Geräteansichten 2.2.1 Vorderansicht 1 Gehäusedeckel 2 Bedienfeld 3 Abdeckung für Farbbandaufwicklung 4 Front Cover 5 Arretiertasten für Gehäusedeckel 6 LCD-Anzeige 7 Navigationstasten 8 FEED-Taste 9 Netzschalter Bild 2 Vorderansicht 2.2.2 Rückansicht 5 Arretiertasten für Gehäusedeckel 10 Einzug für Leporello-Etiketten 11 Autokalibrierungstaste 12 Netzanschluss 13 USB Port...

  • Seite 8: Ansicht Von Unten

    Geräteübersicht 2.2.3 Ansicht von unten 16 Abdeckung für Modulanschlüsse / Zubehör Bild 4 Ansicht von unten Hinweis! Die Aussparungen an der Rückseite des Gerätes sind nicht für die Wandmontage bestimmt. 2.2.4 Innenansicht 1 Seitliche Materialführung 2 Halterung Etikettenrolle 3 Arretiertaste zum Entriegeln des Etikettenrollkerns 4 Untere Materialführung 5 Arretiertaste für Gehäusedeckel...

  • Seite 9: Druckmechanismus

    Geräteübersicht 2.2.5 Druckmechanismus 1 Abdeckung Farbbandaufwicklung 2 Farbbandaufwickler 3 Aussparung in Farbbandaufwickler 4 Farbbandabwickler 5 Aussparung in Farbbandabwickler 6 Papierandruckschiene 7 Druckkopf Bild 6 Druckmechanismus...

  • Seite 10: Gerät Anschließen Und Einschalten

    Gerät anschließen und einschalten Drucker anschließen Achtung! Gefahr von Schäden an Geräten! Durch unzureichende oder fehlende Erdung können Schäden an Geräten und Störungen im Betrieb auftreten.  Darauf achten, dass alle an den Drucker angeschlossenen Computer und Verbindungskabel geerdet sind. Hinweis! Der Drucker ist mit einem Weitbereichsnetzteil ausgerüstet.

  • Seite 11: An Computer Anschließen

    Gerät anschließen und einschalten 3.1.2 An Computer anschließen Achtung! Gefahr von Datenverlust! Die serielle RS-232-Schnittstelle ist für die Übertragung schnell wechselnder Daten ungeeignet.  Für den Druckbetrieb USB- oder Ethernet-Schnittstelle benutzen.  RS-232-Schnittstelle nur zur Einrichtung des Druckers verwenden. Bild 8 Drucker über USB oder Ethernet mit Computer verbinden ...

  • Seite 12: Material Einlegen

    Material einlegen Drucker öffnen Bild 10 Drucker öffnen 1. Drucker auf ebene Oberfläche stellen. 2. Beidseitig Arretiertasten (1) nach vorne schieben. 3. Gehäusedeckel (2) anheben und in Arretierung einrasten lassen. Hinweis! Der Druckmechanismus wird mit dem Gehäusedeckel angehoben. Farbband in Drucker einlegen / wechseln 4.2.1 Farbband-Baugruppe zusammensetzen Bild 11...

  • Seite 13: Farbbandabwicklung

    Material einlegen 4.2.2 Farbbandabwicklung 放入 Bild 12 Farbband-Baugruppe in Farbbandabwicklung einsetzen 1. Farbband (1) etwa 30 cm von der Rolle abwickeln und wie in der Abbildung platzieren. 2. Rollenhalter mit Farbbandrolle (2) in linke Seite (3) der Farbbandabwicklung einsetzen. Dabei beachten, dass der Zapfen am Rollenhalter in die Aussparung einrastet.

  • Seite 14: 14 4 Material Einlegen

    Material einlegen 4.2.3 Farbbandaufwicklung Bild 14 Farbband-Baugruppe in Farbbandaufwicklung einsetzen 1. Abdeckung für die Farbbandaufwicklung (1) öffnen. 2. Rollenhalter mit Rollenkern (2) in linke Seite (3) der Farbbandaufwicklung einsetzen. Dabei beachten, dass der Zapfen am Rollenhalter in die Aussparung einrastet. 3.

  • Seite 15: Etikettenrolle In Drucker Einlegen / Wechseln

    Material einlegen Etikettenrolle in Drucker einlegen / wechseln 1. Drucker öffnen  4.1 auf Seite 12. Bild 16 Etikettenrolle einsetzen Hinweis! Die seitlichen Materialführungen (2) lassen sich so lange verschieben, wie die Arretiertaste (1) gedrückt wird. 2. Arretiertaste zum Entriegeln des Etikettenrollenkerns (1) drücken. 3.

  • Seite 16: Funktionsprüfung

    Material einlegen Funktionsprüfung Bild 18 Funktionsprüfung 1. Drucker an Stromnetz anschließen. 2. Drucker einschalten. 3. FEED-Taste (1) drücken. Bei korrekt eingelegtem Etikettenmaterial werden die Etiketten gerade eingezogen. Hinweis! Werden die Etiketten nicht gerade eingezogen, müssen der Sitz von Farbband und Etikettenmaterial überprüft und gegebenenfalls korrigiert werden.

  • Seite 17: Software Installieren Und Drucker Konfigurieren

    Software installieren und Drucker konfigurieren Druckertreiber installieren Hinweis! Bei Installation des Druckers per USB-Kabel wird die Installation des Treibers automatisch gestartet. Legen Sie die Produkt-DVD in das DVD-Laufwerk Ihres Rechners ein und geben Sie dieses Laufwerk an, wenn Sie während der Installation nach einer Quelle des Treibers gefragt werden. 1.

  • Seite 18: Etikettensoftware Cablabel S3 Lite Installieren

    Software installieren und Drucker konfigurieren Etikettensoftware cablabel S3 Lite installieren Hinweis! Zum Erstellen von Etiketten kann die Software cablabel S3 Lite genutzt werden. Diese Etikettengestaltungs- software wird auf der Produkt-DVD kostenlos mitgeliefert. Weitere Softwarelösungen mit erweitertem Funktionsumfang (z.B. cablabel S3 Pro) können Sie beim Hersteller beziehen.

  • Seite 19: Drucker-Einstellungen Konfigurieren

    Software installieren und Drucker konfigurieren Drucker-Einstellungen konfigurieren Das Tool Mach1/2-Load Hinweis! Das Software Tool Mach1/2-Load dient zum Verwalten der Drucker-Einstellungen sowie der Konfiguration der Schnittstellen. Starten des Tools Mach1/2-Load  Legen Sie die Produkt-DVD in das DVD-Laufwerk Ihres Rechners ein.  Starten Sie das Tool Mach1/2-Load durch einen Doppelklick. Printer Configuration Auf dieser Registerkarte können Sie die Einstellungen des angeschlossenen Druckers konfigurieren und bearbeiten. Fast alle wichtigen Einstellungen für die Bedienung des Druckers lassen sich hier konfigurieren.

  • Seite 20: 20 5 Software Installieren Und Drucker Konfigurieren

    Software installieren und Drucker konfigurieren Printer I/O Setup Auf dieser Registerkarte können Sie Einstellungen an den möglichen Schnittstellen vornehmen und diese an den Drucker senden. Über "Port" öffnet sich "Port Setting". Sie können hier nach allen MACH1/2 Modellen suchen lassen.

  • Seite 21: Drucker-Einstellungen Und Bedienung

    Drucker-Einstellungen und Bedienung Bedienfeld Übersicht Bedienfeld 1 Netzschalter 2 FEED-Taste 3 LCD-Anzeige 4 Navigationstasten Bild 19 Übersicht Bedienfeld Netzschalter  Drücken Sie den Netzschalter (1), um den Drucker einzuschalten. Es erscheint die Startanzeige und der Drucker ist betriebsbereit.  In der LED-Anzeige (3) erscheint der Text "Bereit". ...

  • Seite 22: Lcd-Anzeige - Einführung

    LCD-Statusanzeige Wenn der Drucker im Standby-Modus (betriebsbereit) ist, erscheint in der LCD-Anzeige der Text "Bereit". Es kann nur bei Status-Anzeige "Bereit" gedruckt werden. MACH2/200 V1.RC0 Bereit Bei Auftraten eines Fehlers erscheint die LCD-Fehleranzeige mit der Art des Fehlers. Sie können den Fehler entsprechend den Hinweisen beheben.

  • Seite 23: Drucker-Einstellungen Und Bedienung

    Drücken Sie den Ein-/Aus-Schalter, um den Drucker einzuschalten. Es erscheint die Startanzeige. 1.008 - 160428 Wenn der Drucker betriebsbereit ist, erscheint in der LCD-Anzeige der Text "Bereit". MACH2/200 V1.RC0 Bereit Halten Sie die Taste „ 3 Sekunden lang gedrückt. In der LCD-Anzeige öffnet sich nun die Hauptseite für den Modus "Drucker Einstellungen".

  • Seite 24: 24 6 Drucker-Einstellungen Und Bedienung

    Drucker-Einstellungen und Bedienung Bedienmöglichkeiten auf der Seite "Etiketten Einstellungen" Drücken Sie im MENU die Taste „ oder ƒ , um eine Funktion zu markieren und auszuwählen. Wählen Sie die gewünschte Funktion und drücken Sie die FEED-Taste. Es werden nun die Seiten mit den Einstel- lungen für diese Funktion angezeigt.
  • Seite 25 Drucker-Einstellungen und Bedienung Wählen Sie auf den Seiten mit Einstellungsoptionen mit der Taste  oder ‚ die gewünschte Einstellungsoption aus. Drehen Drücken Sie die FEED-Taste, um die ausgewählte Einstellungsoption zu übernehmen. Die neue Einstellungsoption wird mit einem roten Häkchen markiert. Drehen Hinweis! Der blaue Pfeil markiert die von Ihnen ausgewählte Einstellungsoption.

  • Seite 26: 26 6 Drucker-Einstellungen Und Bedienung

    Drucker-Einstellungen und Bedienung Von der aktuellen Seite zum Modus "Bereit" Das Symbol in der Ecke oben links zeigt die nächsthöhere Menüebene an. Mit dem nach links bzw. oben gerichteten Pfeil gelangen Sie zu einer höheren Menüebene. Drehen Mit der Taste ƒ gelangen Sie von den Seiten mit Einstellungsoptionen zur nächsthäheren Menüebene. Drehen Mit der Taste ...
  • Seite 27 Drucker-Einstellungen und Bedienung Wählen Sie auf der Hauptseite das Symbol EXIT und drücken Sie die FEED-Taste, um den Modus "Etiketten Einstel- lungen" zu verlassen. Der Drucker zeigt nun wieder den Status "Bereit" an. Beenden MACH2/200 V1.RC0 Bereit...

  • Seite 28: Einführung Netzwerk-Einstellungen

    Drucker-Einstellungen und Bedienung Einführung Netzwerk-Einstellungen Bedienmöglichkeiten auf der Seite "Ethernet" Drücken Sie im Hauptmenü die Taste „ oder ƒ, um eine Funktion zu markieren und auszuwählen. Wählen Sie die Geräte Funktion und drücken Sie die FEED-Taste. Es werden nun die Seiten mit den Einstellmöglich- keiten für diese Funktion aufgezeigt.

  • Seite 29: Deaktivieren

    Drucker-Einstellungen und Bedienung Die DHCP-Einstellung ist standardmäßig deaktiviert. Drücken Sie  oder ‚, um die Funktion zu aktivieren. Ethernet Deaktivieren Speichern Ethernet Aktivieren Speichern Wenn Sie die FEED-Taste zweimal betätigen, gelangen Sie zurück zur Hauptseite. Ethernet Aktivieren Einstellungen Speichern Ethernet...

  • Seite 30: 30 6 Drucker-Einstellungen Und Bedienung

    Drucker-Einstellungen und Bedienung Einrichtung eines LCD Passwortes Bedienmöglichkeiten auf der Seite "PIN Schutz" Drücken Sie im Hauptmenü die Taste „ oder ƒ, um eine Funtion zu markieren und auszuwählen. Wählen Sie die Device Funktion und drücken Sie die FEED-Taste. Es werden nun die Seiten mit den Einstellungs- möglichkeiten für diese Funktion aufgezeigt.
  • Seite 31 Drucker-Einstellungen und Bedienung Drücken Sie erneut ‚, um den PIN Schutz zu ändern. PIN-Schutz Deaktivieren Aktivieren Wenn Sie die FEED-Taste zweimal betätigen, gelangen Sie zurück zur Hauptseite. PIN Schutz Deaktivieren Aktivieren Einstellungen Speichern PIN-Schutz...

  • Seite 32: 32 6 Drucker-Einstellungen Und Bedienung

    Drucker-Einstellungen und Bedienung LCD-Anzeige – Funktion Hauptseite Druckereinstellungen Einstellungsoptionen für den Drucker, z.B. Druckgeschwindikeit, Heizenergie. Bietet außerdem einen Assistenten, der Sie beim Einstellen unterstützt. Drucker Einstellungen Einstellungsoptionen für die Etiketten, z.B. Rotation, Druckposition. Etiketten Einstellungen Einstellungsoptionen für die Optionen und Anschlüsse. Geräte Selbstdiagnose-Funktionen für den Drucker, z.B.
  • Seite 33 Drucker-Einstellungen und Bedienung Einstellungsoptionen im Modus "Hauptmenü" English Español Deutsch 日本語 Sprache Italiano 繁體中文 Drucker Pусский 简体中文 Einstellungen Français Türkçe Druckgeschwindigkeit 2-5 bzw. 7 Heizenergie 0-19 Lücke Papiertyp Schwarze Markierung Assistent Fortlaufend Thermodirekt Druckmodus Thermotransfer Abreißposition 0-40 Heizenergie 0-19 Druckgeschwindigkeit Automatisch Etikettensensor Durchlicht...

  • Seite 34: 34 6 Drucker-Einstellungen Und Bedienung

    Drucker-Einstellungen und Bedienung Tastenton Enter Abbrechen keine Spendelichtschranke Zubehöreinstellung Geräteein- Schneidemesser Applikator stellung Geräte Rückzug optimiert Enter Abbrechen Portnummer 09100 deaktivieren DHCP aktivieren Ethernet Gateway 192.168.000.254 Dynamische IP-Adresse 192.168.102.76 Netzmaske 255.255.255.0 deaktivieren PIN Schutz aktivieren 4800 bps 38400 bps Baudrate 9600 bps 57600 bps 19200 bps...

  • Seite 35: Etiketten Kalibrieren Und Testausdruck

    Drucker-Einstellungen und Bedienung Etiketten kalibrieren und Testausdruck Etiketten kalibrieren Der Drucker kann automatisch die Etikettenlänge erkennen und speichern. So muss die Etikettenlänge nicht vom Rechner an den Drucker übermittelt werden. Testausdruck Anhand eines Testausdrucks können Sie überprüfen, ob der Drucker normal arbeitet. Um die Etiketten zu kalibrieren und einen Testausdruck zu erstellen, gehen Sie wie folgt vor: 1.
  • Seite 36 Drucker-Einstellungen und Bedienung Autokalibrierungstaste Hinweis! Wird am eingeschalteten Drucker die Autokalibrierungstaste 1 Sekunde lang gedrückt, führt der Drucker die automatische Etikettenerkennung aus. Drücken Sie die Autokalibrierungstaste für 2 Sekunden, wird ein Auto-Sensing durchgeführt, um das Etikett und die Farbband-Parameter zu kalibrieren. Bild 20 Autokalibrierungstaste...

  • Seite 37: Wartung

    Wartung Hinweis! Der Drucker ist wartungsfrei. Außer Verbrauchsmaterial (Farbband / Etikettenmaterial) müssen für den Betrieb des Gerätes keine mecha- nischen Komponenten eingerichtet oder gewechselt werden. Reinigung 7.1.1 Allgemeine Reinigungshinweise Gefahr! Lebensgefahr durch Stromschlag!  Vor allen Wartungsarbeiten Drucker vom Stromnetz trennen. Der Drucker erfordert nur sehr wenig Pflegeaufwand.

  • Seite 38: 38 7 Wartung

    Wenn ein Fehler auftritt, der die normalen Druckfunktionen beeinträchtigt, wird dies an der LCD-Anzeige signalisiert und es ertönt ein Warnsignal. Anzeige Fehlerart Signalton Beschreibung Lösung MACH2/200 V1.RC0 Druck- 2 x 4 Druckmechanismus ist nicht Öffnen Sie den Druckmechanismus und kopffehler Signaltöne...

  • Seite 39: Fehlerbehebung

    Wartung Dateiname bereits MACH2/200 V1.RC0 Datei- 2 x 2 vorhanden. Der Drucker Ändern Sie den Dateinamen und speichern Sie fehler Signaltöne druckt die Meldung die Datei erneut. "Duplicate Name". Dateiname bereits vergeben Tabelle 4 Fehlermeldungen Fehlerbehebung Problem Lösung  Vergewissern Sie sich, dass das Etikettenmaterial richtig herum eingelegt ist und dass es sich um geeignetes Material handelt.

  • Seite 40: Zubehör

    Zubehör Vorbereitung Hinweis! Das Zubehör Spendelichtschranke und Schneidemesser kann nur einzeln installiert werden. Eine Kombination ist nicht möglich. Drucker öffnen Bild 22 Drucker öffnen  Drucker auf ebene Oberfläche stellen.  Beidseitig Arretiertasten (1) nach vorne schieben.  Gehäusedeckel (2) anheben und in Arretierung einrasten lassen. Entfernen der Frontblende Bild 23 Entfernen der Frontblende...
  • Seite 41 Zubehör Druckwalze entfernen Bild 24 Druckwalze entfernen  Arretierclips (4) an beiden Seiten der Druckwalze (5) nach oben schieben.  Druckwalze (5) nach oben herausheben. Hinweis! Legen Sie das Farbband und Etikettenmaterial ein. Weitere Informationen  „Material einlegen“ auf Seite 12.

  • Seite 42: Spendelichtschranke Installieren

    Zubehör Spendelichtschranke installieren Hinweis! Es wird eine Trägermaterialstärke von 0,006 mm ± 10% und ein Gewicht von 65 g/m ± 6% empfohlen. Bei Verwendung der Spendelichtschranke darf die Etikettenbreite höchstens 118 mm betragen. Setzen Sie beim Arbeiten mit der Spendelichtschranke die Vorschubposition (printer command ^E) auf 13. Geräteübersicht Spendelichtschranke 1 Papiersensor 2 Papiertransportwalze...
  • Seite 43 Zubehör Bild 27 Druckwalze einsetzen 5. Druckwalze (6) in die Halterung am Drucker einsetzen. 6. Druckwalze (6) durch Einrasten der Clips (7) beidseitig arretieren. Bild 28 Drucker schließen und drehen 7. Arretiertaste zum Schließen des Gehäusedeckels (8) lösen und Drucker schließen. 8.
  • Seite 44 Zubehör Bild 30 Verbindungskabel anschließen 10. Verbindungskabel (3) für die Spendelichtschranke in den unteren Anschluss (A) am Drucker stecken. Hinweis! Der Drucker hat zwei Modulanschlüsse: der untere Anschluss (A) ist für die Spendelichtschranke, der obere Anschluss (B) ist für das Schneidemesser. 11.
  • Seite 45 Zubehör 1, 4 Bild 32 Materialführung durch Druckmechanismus 6. Trägermaterial (11) soweit vorschieben, bis es an der Unterseite der Spendelichtschranke ausgegeben wird. 7. Zweitest Etikett (10) ablösen und über Abdeckung (4) mit Papiersensor (1) führen. Bild 33 Abdeckung schließen 8. Arretiertaste zum Schließen des Gehäusedeckels lösen und Drucker schließen. 9.
  • Seite 46 Zubehör Funktionstest 1. Drucker einschalten. 2. FEED-Taste (15) drücken. 3. Etikett wird vor transportiert und vom Trägermaterial abgelöst. 10 11 Bild 34 Funktion Spendelichtschranke Hinweis! Das Etikett (10) wird in der Spendelichtschranke vom Trägermaterial (11) abgelöst. Die Spendelichtschranke ist mit einem Papiersensor ausgestattet. Wenn dieser durch ein Etikett verdeckt ist, wird der Druckvorgang unterbrochen.

  • Seite 47: Schneidemesser Installieren

    Zubehör Schneidemesser installieren Hinweis! Nicht für das Abschneiden von selbstklebenden Etiketten verwenden, da sonst Klebstoffrückstände die Klinge verschmutzen und so die Funktion beeinträchtigen können! Schneidet Etiketten bis zu einer Breite von 116 mm. Die Etikettenlänge sollte mindestens 30 mm betragen. Es wird davon abgeraten, innengewickeltes Etikettenmaterial zu verwenden.
  • Seite 48 Zubehör Bild 37 Druckwalze einsetzen 4. Druckwalze (5) in die Halterung am Drucker einsetzen. 5. Druckwalze (5) durch Einrasten der Clips (6) beidseitig arretieren. Bild 38 Drucker schließen und drehen 6. Arretiertaste zum Schließen des Gehäusedeckels (7) lösen und Drucker schließen. 7.
  • Seite 49 Zubehör Bild 40 Verbindungskabel anschließen 9. Verbindungskabel (3) für das Schneidemesser in den oberen Anschluss am Drucker stecken. Hinweis! Der Drucker hat zwei Modulanschlüsse: der untere Anschluss (A) ist für die Spendelichtschranke, der obere Anschluss (B) ist für das Schneidemesser. 10.
  • Seite 50 Zubehör Funktionstest 1. Drucker einschalten. 2. FEED-Taste (11) drücken, um die Etikettenposition einzustellen. 3. Etikett wird vor transportiert und geschnitten. Bild 42 Funktionstest Schneidemesser...

  • Seite 51: Anhang

    Anhang Technische Daten Etikettendrucker MACH2/200 MACH2/300 Druckkopf Druckprinzip Thermotransfer, Thermodirekt Druckauflösung Druckgeschwindigkeit bis mm/s Druckbreite bis mm 105,7 Material Papier, Karton, Kunststoffe ■ Endlosmaterial auf Rolle oder Leporello Breite Etiketten 25 - 112 Trägerband 25 - 118 Endlosmaterial Etikettenhöhe ab mm bis mm 1.727...
  • Seite 52 Anhang Etikettendrucker MACH2/200 MACH2/300 Bedienfeld Tasten Feed ■ Ein/Aus ■ Kalibrierung Materialsensor ■ LEDs Ready Status Farbiges TFT-Display mit Navigatorpad ■ Anzeigen im Display Drucker-Einstellungen Analyse Etiketten-Einstellungen Beenden Zubehör Digitaluhr Überwachungen Transferfolie Ende Material Ende Druckkopf offen Testeinrichtungen Systemdiagnose Beim Einschalten inklusive Druckkopferkennung...

  • Seite 53: Schnittstellen

    Anhang Etikettendrucker MACH2/200 MACH2/300 Software Druckersprachen EZPL, ZPL, EPL ■ Etikettensoftware cablabel S3 Lite ■ cablabel S3 Viewer ■ cablabel S3 Pro □ Windowstreiber zertifiziert Windows Vista Server 2003 32/64 Bit für Windows 7 Server 2008 Windows 8 Server 2008 R2 ■...

  • Seite 54: 54 9 Anhang

    Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten EU-Konformitätserklärung https://www.cab.de/media/pushfile.cfm?file=2834  NOTE : This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.

  • Seite 55: Stichwortverzeichnis

    Stichwortverzeichnis Anschließen ........10 Mach 1/2-Load........19 Aufstellen ..........6 Material einlegen ......12 Auspacken ..........6 Materialführungen..8, 15, 44, 49 Autokalibrierung........36 Modulanschlüsse ....8, 43, 48 Bedienfeld.........21 Netzschalter........7, 21 Bestimmungsgemäßer Gebrauch..4 Netzstecker.........6, 10 cablabel S3 ........18 PIN Schutz........30 Druckertreiber ........17 Reinigung .........37 Druckkopf ........9, 51 Druckkopfreinigung......37 Schneidemesser .......40, 47 Druckwalze ....
