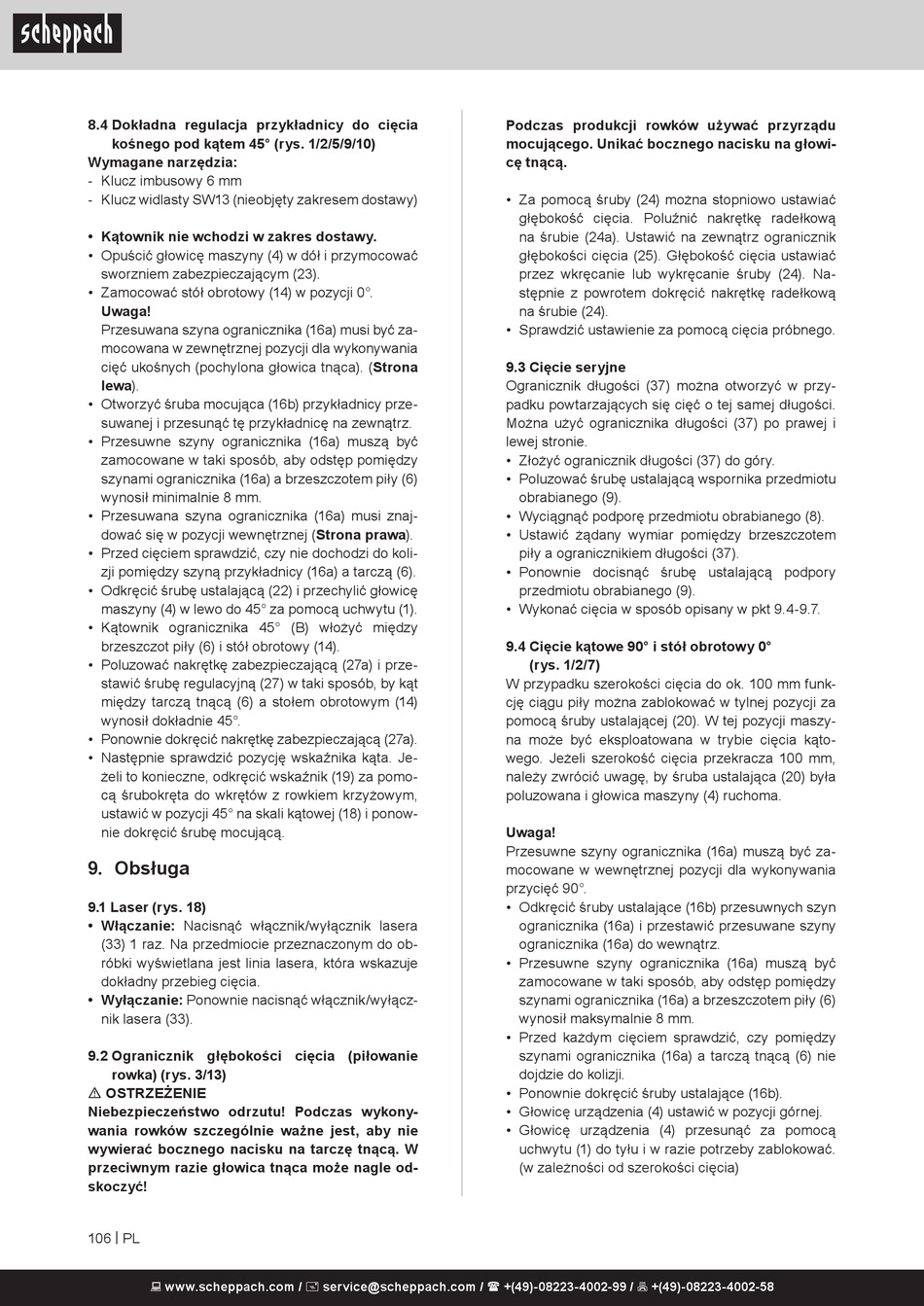

8.4 Dokładna regulacja przykładnicy do cięcia
kośnego pod kątem 45° (rys. 1/2/5/9/10)
Wymagane narzędzia:
- Klucz imbusowy 6 mm
- Klucz widlasty SW13 (nieobjęty zakresem dostawy)
• Kątownik nie wchodzi w zakres dostawy.
• Opuścić głowicę maszyny (4) w dół i przymocować
sworzniem zabezpieczającym (23).
• Zamocować stół obrotowy (14) w pozycji 0°.
Uwaga!
Przesuwana szyna ogranicznika (16a) musi być za-
mocowana w zewnętrznej pozycji dla wykonywania
cięć ukośnych (pochylona głowica tnąca). (Strona
lewa).
• Otworzyć śruba mocująca (16b) przykładnicy prze-
suwanej i przesunąć tę przykładnicę na zewnątrz.
• Przesuwne szyny ogranicznika (16a) muszą być
zamocowane w taki sposób, aby odstęp pomiędzy
szynami ogranicznika (16a) a brzeszczotem piły (6)
wynosił minimalnie 8 mm.
• Przesuwana szyna ogranicznika (16a) musi znaj-
dować się w pozycji wewnętrznej (Strona prawa).
• Przed cięciem sprawdzić, czy nie dochodzi do koli-
zji pomiędzy szyną przykładnicy (16a) a tarczą (6).
• Odkręcić śrubę ustalającą (22) i przechylić głowicę
maszyny (4) w lewo do 45° za pomocą uchwytu (1).
• Kątownik ogranicznika 45° (B) włożyć między
brzeszczot piły (6) i stół obrotowy (14).
• Poluzować nakrętkę zabezpieczającą (27a) i prze-
stawić śrubę regulacyjną (27) w taki sposób, by kąt
między tarczą tnącą (6) a stołem obrotowym (14)
wynosił dokładnie 45°.
• Ponownie dokręcić nakrętkę zabezpieczającą (27a).
• Następnie sprawdzić pozycję wskaźnika kąta. Je-
żeli to konieczne, odkręcić wskaźnik (19) za pomo-
cą śrubokręta do wkrętów z rowkiem krzyżowym,
ustawić w pozycji 45° na skali kątowej (18) i ponow-
nie dokręcić śrubę mocującą.
9. Obsługa
9.1 Laser (rys. 18)
• Włączanie: Nacisnąć włącznik/wyłącznik lasera
(33) 1 raz. Na przedmiocie przeznaczonym do ob-
róbki wyświetlana jest linia lasera, która wskazuje
dokładny przebieg cięcia.
• Wyłączanie: Ponownie nacisnąć włącznik/wyłącz-
nik lasera (33).
9.2 Ogranicznik głębokości cięcia (piłowanie
rowka) (rys. 3/13)
m OSTRZEŻENIE
Niebezpieczeństwo odrzutu! Podczas wykony-
wania rowków szczególnie ważne jest, aby nie
wywierać bocznego nacisku na tarczę tnącą. W
przeciwnym razie głowica tnąca może nagle od-
skoczyć!
106 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Podczas produkcji rowków używać przyrządu
mocującego. Unikać bocznego nacisku na głowi-
cę tnącą.
• Za pomocą śruby (24) można stopniowo ustawiać
głębokość cięcia. Poluźnić nakrętkę radełkową
na śrubie (24a). Ustawić na zewnątrz ogranicznik
głębokości cięcia (25). Głębokość cięcia ustawiać
przez wkręcanie lub wykręcanie śruby (24). Na-
stępnie z powrotem dokręcić nakrętkę radełkową
na śrubie (24).
• Sprawdzić ustawienie za pomocą cięcia próbnego.
9.3 Cięcie seryjne
Ogranicznik długości (37) można otworzyć w przy-
padku powtarzających się cięć o tej samej długości.
Można użyć ogranicznika długości (37) po prawej i
lewej stronie.
• Złożyć ogranicznik długości (37) do góry.
• Poluzować śrubę ustalającą wspornika przedmiotu
obrabianego (9).
• Wyciągnąć podporę przedmiotu obrabianego (8).
• Ustawić żądany wymiar pomiędzy brzeszczotem
piły a ogranicznikiem długości (37).
• Ponownie docisnąć śrubę ustalającą podpory
przedmiotu obrabianego (9).
• Wykonać cięcia w sposób opisany w pkt 9.4-9.7.
9.4 Cięcie kątowe 90° i stół obrotowy 0°
(rys. 1/2/7)
W przypadku szerokości cięcia do ok. 100 mm funk-
cję ciągu piły można zablokować w tylnej pozycji za
pomocą śruby ustalającej (20). W tej pozycji maszy-
na może być eksploatowana w trybie cięcia kąto-
wego. Jeżeli szerokość cięcia przekracza 100 mm,
należy zwrócić uwagę, by śruba ustalająca (20) była
poluzowana i głowica maszyny (4) ruchoma.
Uwaga!
Przesuwne szyny ogranicznika (16a) muszą być za-
mocowane w wewnętrznej pozycji dla wykonywania
przycięć 90°.
• Odkręcić śruby ustalające (16b) przesuwnych szyn
ogranicznika (16a) i przestawić przesuwane szyny
ogranicznika (16a) do wewnątrz.
• Przesuwne szyny ogranicznika (16a) muszą być
zamocowane w taki sposób, aby odstęp pomiędzy
szynami ogranicznika (16a) a brzeszczotem piły (6)
wynosił maksymalnie 8 mm.
• Przed każdym cięciem sprawdzić, czy pomiędzy
szynami ogranicznika (16a) a tarczą tnącą (6) nie
dojdzie do kolizji.
• Ponownie dokręcić śruby ustalające (16b).
• Głowicę urządzenia (4) ustawić w pozycji górnej.
• Głowicę urządzenia (4) przesunąć za pomocą
uchwytu (1) do tyłu i w razie potrzeby zablokować.
(w zależności od szerokości cięcia)
