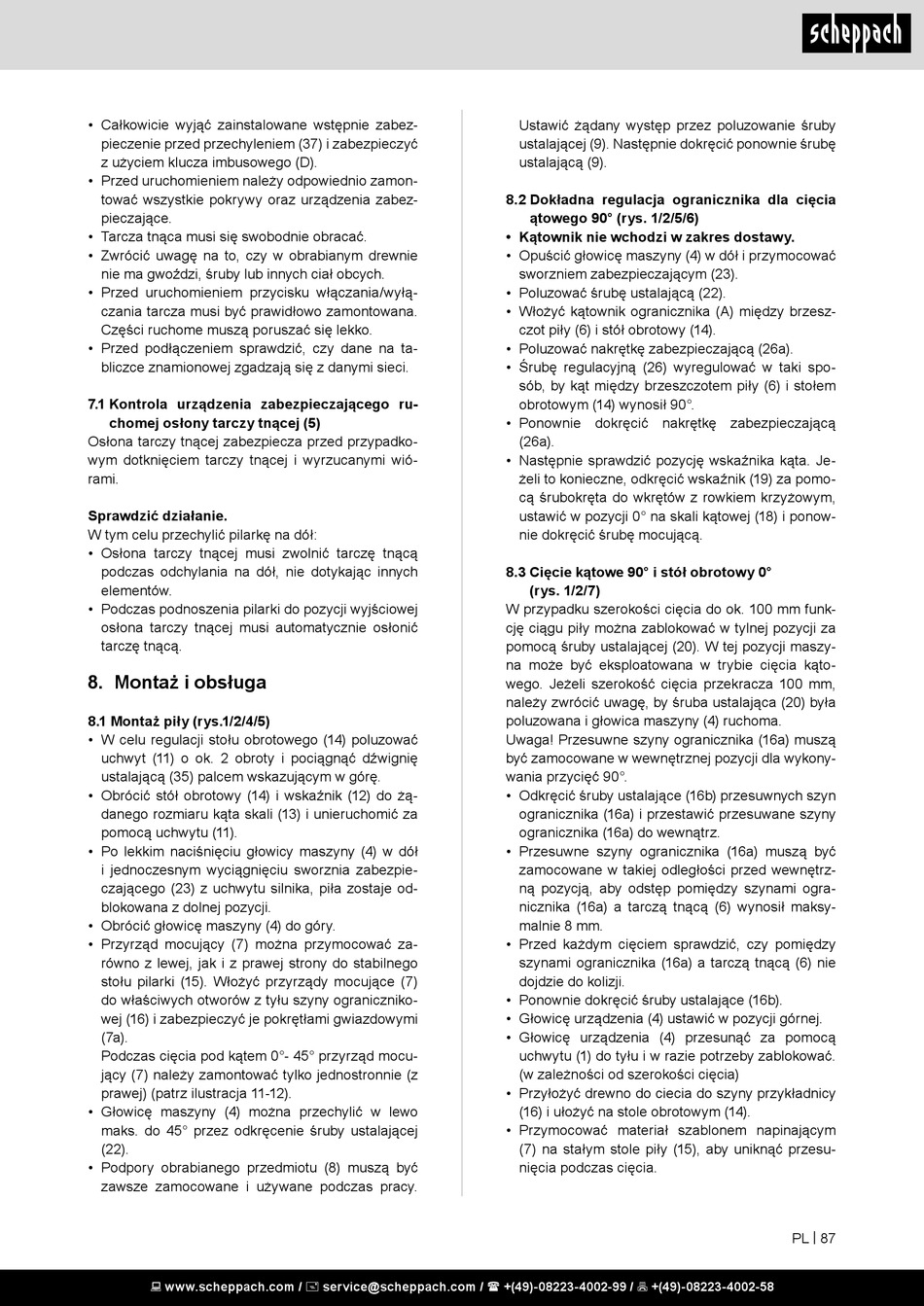

• Całkowicie wyjąć zainstalowane wstępnie zabez-
pieczenie przed przechyleniem (37) i zabezpieczyć
z użyciem klucza imbusowego (D).
• Przed uruchomieniem należy odpowiednio zamon-
tować wszystkie pokrywy oraz urządzenia zabez-
pieczające.
• Tarcza tnąca musi się swobodnie obracać.
• Zwrócić uwagę na to, czy w obrabianym drewnie
nie ma gwoździ, śruby lub innych ciał obcych.
• Przed uruchomieniem przycisku włączania/wyłą-
czania tarcza musi być prawidłowo zamontowana.
Części ruchome muszą poruszać się lekko.
• Przed podłączeniem sprawdzić, czy dane na ta-
bliczce znamionowej zgadzają się z danymi sieci.
7.1 Kontrola urządzenia zabezpieczającego ru-
chomej osłony tarczy tnącej (5)
Osłona tarczy tnącej zabezpiecza przed przypadko-
wym dotknięciem tarczy tnącej i wyrzucanymi wió-
rami.
Sprawdzić działanie.
W tym celu przechylić pilarkę na dół:
• Osłona tarczy tnącej musi zwolnić tarczę tnącą
podczas odchylania na dół, nie dotykając innych
elementów.
• Podczas podnoszenia pilarki do pozycji wyjściowej
osłona tarczy tnącej musi automatycznie osłonić
tarczę tnącą.
8. Montaż i obsługa
8.1 Montaż piły (rys.1/2/4/5)
• W celu regulacji stołu obrotowego (14) poluzować
uchwyt (11) o ok. 2 obroty i pociągnąć dźwignię
ustalającą (35) palcem wskazującym w górę.
• Obrócić stół obrotowy (14) i wskaźnik (12) do żą-
danego rozmiaru kąta skali (13) i unieruchomić za
pomocą uchwytu (11).
• Po lekkim naciśnięciu głowicy maszyny (4) w dół
i jednoczesnym wyciągnięciu sworznia zabezpie-
czającego (23) z uchwytu silnika, piła zostaje od-
blokowana z dolnej pozycji.
• Obrócić głowicę maszyny (4) do góry.
• Przyrząd mocujący (7) można przymocować za-
równo z lewej, jak i z prawej strony do stabilnego
stołu pilarki (15). Włożyć przyrządy mocujące (7)
do właściwych otworów z tyłu szyny ograniczniko-
wej (16) i zabezpieczyć je pokrętłami gwiazdowymi
(7a).
Podczas cięcia pod kątem 0°- 45° przyrząd mocu-
jący (7) należy zamontować tylko jednostronnie (z
prawej) (patrz ilustracja 11-12).
• Głowicę maszyny (4) można przechylić w lewo
maks. do 45° przez odkręcenie śruby ustalającej
(22).
• Podpory obrabianego przedmiotu (8) muszą być
zawsze zamocowane i używane podczas pracy.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Ustawić żądany występ przez poluzowanie śruby
ustalającej (9). Następnie dokręcić ponownie śrubę
ustalającą (9).
8.2 Dokładna regulacja ogranicznika dla cięcia
ątowego 90° (rys. 1/2/5/6)
• Kątownik nie wchodzi w zakres dostawy.
• Opuścić głowicę maszyny (4) w dół i przymocować
sworzniem zabezpieczającym (23).
• Poluzować śrubę ustalającą (22).
• Włożyć kątownik ogranicznika (A) między brzesz-
czot piły (6) i stół obrotowy (14).
• Poluzować nakrętkę zabezpieczającą (26a).
• Śrubę regulacyjną (26) wyregulować w taki spo-
sób, by kąt między brzeszczotem piły (6) i stołem
obrotowym (14) wynosił 90°.
• Ponownie dokręcić nakrętkę zabezpieczającą
(26a).
• Następnie sprawdzić pozycję wskaźnika kąta. Je-
żeli to konieczne, odkręcić wskaźnik (19) za pomo-
cą śrubokręta do wkrętów z rowkiem krzyżowym,
ustawić w pozycji 0° na skali kątowej (18) i ponow-
nie dokręcić śrubę mocującą.
8.3 Cięcie kątowe 90° i stół obrotowy 0°
(rys. 1/2/7)
W przypadku szerokości cięcia do ok. 100 mm funk-
cję ciągu piły można zablokować w tylnej pozycji za
pomocą śruby ustalającej (20). W tej pozycji maszy-
na może być eksploatowana w trybie cięcia kąto-
wego. Jeżeli szerokość cięcia przekracza 100 mm,
należy zwrócić uwagę, by śruba ustalająca (20) była
poluzowana i głowica maszyny (4) ruchoma.
Uwaga! Przesuwne szyny ogranicznika (16a) muszą
być zamocowane w wewnętrznej pozycji dla wykony-
wania przycięć 90°.
• Odkręcić śruby ustalające (16b) przesuwnych szyn
ogranicznika (16a) i przestawić przesuwane szyny
ogranicznika (16a) do wewnątrz.
• Przesuwne szyny ogranicznika (16a) muszą być
zamocowane w takiej odległości przed wewnętrz-
ną pozycją, aby odstęp pomiędzy szynami ogra-
nicznika (16a) a tarczą tnącą (6) wynosił maksy-
malnie 8 mm.
• Przed każdym cięciem sprawdzić, czy pomiędzy
szynami ogranicznika (16a) a tarczą tnącą (6) nie
dojdzie do kolizji.
• Ponownie dokręcić śruby ustalające (16b).
• Głowicę urządzenia (4) ustawić w pozycji górnej.
• Głowicę urządzenia (4) przesunąć za pomocą
uchwytu (1) do tyłu i w razie potrzeby zablokować.
(w zależności od szerokości cięcia)
• Przyłożyć drewno do ciecia do szyny przykładnicy
(16) i ułożyć na stole obrotowym (14).
• Przymocować materiał szablonem napinającym
(7) na stałym stole piły (15), aby uniknąć przesu-
nięcia podczas cięcia.
PL | 87
