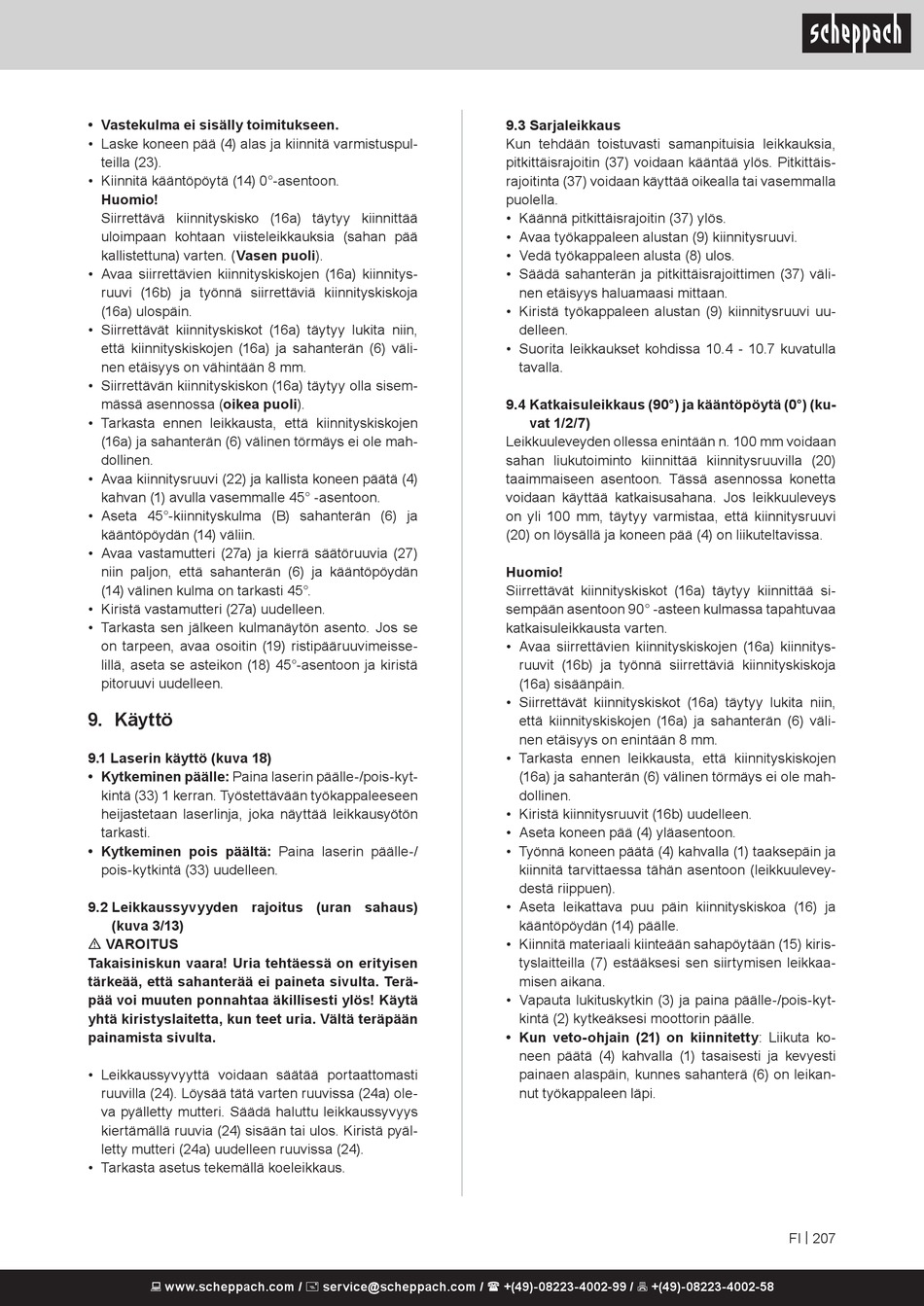

• Vastekulma ei sisälly toimitukseen.
• Laske koneen pää (4) alas ja kiinnitä varmistuspul-
teilla (23).
• Kiinnitä kääntöpöytä (14) 0°-asentoon.
Huomio!
Siirrettävä kiinnityskisko (16a) täytyy kiinnittää
uloimpaan kohtaan viisteleikkauksia (sahan pää
kallistettuna) varten. (Vasen puoli).
• Avaa siirrettävien kiinnityskiskojen (16a) kiinnitys-
ruuvi (16b) ja työnnä siirrettäviä kiinnityskiskoja
(16a) ulospäin.
• Siirrettävät kiinnityskiskot (16a) täytyy lukita niin,
että kiinnityskiskojen (16a) ja sahanterän (6) väli-
nen etäisyys on vähintään 8 mm.
• Siirrettävän kiinnityskiskon (16a) täytyy olla sisem-
mässä asennossa (oikea puoli).
• Tarkasta ennen leikkausta, että kiinnityskiskojen
(16a) ja sahanterän (6) välinen törmäys ei ole mah-
dollinen.
• Avaa kiinnitysruuvi (22) ja kallista koneen päätä (4)
kahvan (1) avulla vasemmalle 45° -asentoon.
• Aseta 45°-kiinnityskulma (B) sahanterän (6) ja
kääntöpöydän (14) väliin.
• Avaa vastamutteri (27a) ja kierrä säätöruuvia (27)
niin paljon, että sahanterän (6) ja kääntöpöydän
(14) välinen kulma on tarkasti 45°.
• Kiristä vastamutteri (27a) uudelleen.
• Tarkasta sen jälkeen kulmanäytön asento. Jos se
on tarpeen, avaa osoitin (19) ristipääruuvimeisse-
lillä, aseta se asteikon (18) 45°-asentoon ja kiristä
pitoruuvi uudelleen.
9. Käyttö
9.1 Laserin käyttö (kuva 18)
• Kytkeminen päälle: Paina laserin päälle-/pois-kyt-
kintä (33) 1 kerran. Työstettävään työkappaleeseen
heijastetaan laserlinja, joka näyttää leikkausyötön
tarkasti.
• Kytkeminen pois päältä: Paina laserin päälle-/
pois-kytkintä (33) uudelleen.

9.2 Leikkaussyvyyden rajoitus (uran sahaus)

(kuva 3/13)
m VAROITUS
Takaisiniskun vaara! Uria tehtäessä on erityisen
tärkeää, että sahanterää ei paineta sivulta. Terä-
pää voi muuten ponnahtaa äkillisesti ylös! Käytä
yhtä kiristyslaitetta, kun teet uria. Vältä teräpään
painamista sivulta.
• Leikkaussyvyyttä voidaan säätää portaattomasti
ruuvilla (24). Löysää tätä varten ruuvissa (24a) ole-
va pyälletty mutteri. Säädä haluttu leikkaussyvyys
kiertämällä ruuvia (24) sisään tai ulos. Kiristä pyäl-
letty mutteri (24a) uudelleen ruuvissa (24).
• Tarkasta asetus tekemällä koeleikkaus.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9.3 Sarjaleikkaus
Kun tehdään toistuvasti samanpituisia leikkauksia,
pitkittäisrajoitin (37) voidaan kääntää ylös. Pitkittäis-
rajoitinta (37) voidaan käyttää oikealla tai vasemmalla
puolella.
• Käännä pitkittäisrajoitin (37) ylös.
• Avaa työkappaleen alustan (9) kiinnitysruuvi.
• Vedä työkappaleen alusta (8) ulos.
• Säädä sahanterän ja pitkittäisrajoittimen (37) väli-
nen etäisyys haluamaasi mittaan.
• Kiristä työkappaleen alustan (9) kiinnitysruuvi uu-
delleen.
• Suorita leikkaukset kohdissa 10.4 - 10.7 kuvatulla
tavalla.
9.4 Katkaisuleikkaus (90°) ja kääntöpöytä (0°) (ku-
vat 1/2/7)
Leikkuuleveyden ollessa enintään n. 100 mm voidaan
sahan liukutoiminto kiinnittää kiinnitysruuvilla (20)
taaimmaiseen asentoon. Tässä asennossa konetta
voidaan käyttää katkaisusahana. Jos leikkuuleveys
on yli 100 mm, täytyy varmistaa, että kiinnitysruuvi
(20) on löysällä ja koneen pää (4) on liikuteltavissa.
Huomio!
Siirrettävät kiinnityskiskot (16a) täytyy kiinnittää si-
sempään asentoon 90° -asteen kulmassa tapahtuvaa
katkaisuleikkausta varten.
• Avaa siirrettävien kiinnityskiskojen (16a) kiinnitys-
ruuvit (16b) ja työnnä siirrettäviä kiinnityskiskoja
(16a) sisäänpäin.
• Siirrettävät kiinnityskiskot (16a) täytyy lukita niin,
että kiinnityskiskojen (16a) ja sahanterän (6) väli-
nen etäisyys on enintään 8 mm.
• Tarkasta ennen leikkausta, että kiinnityskiskojen
(16a) ja sahanterän (6) välinen törmäys ei ole mah-
dollinen.
• Kiristä kiinnitysruuvit (16b) uudelleen.
• Aseta koneen pää (4) yläasentoon.
• Työnnä koneen päätä (4) kahvalla (1) taaksepäin ja
kiinnitä tarvittaessa tähän asentoon (leikkuulevey-
destä riippuen).
• Aseta leikattava puu päin kiinnityskiskoa (16) ja
kääntöpöydän (14) päälle.
• Kiinnitä materiaali kiinteään sahapöytään (15) kiris-
tyslaitteilla (7) estääksesi sen siirtymisen leikkaa-
misen aikana.
• Vapauta lukituskytkin (3) ja paina päälle-/pois-kyt-
kintä (2) kytkeäksesi moottorin päälle.
• Kun veto-ohjain (21) on kiinnitetty: Liikuta ko-
neen päätä (4) kahvalla (1) tasaisesti ja kevyesti
painaen alaspäin, kunnes sahanterä (6) on leikan-
nut työkappaleen läpi.
