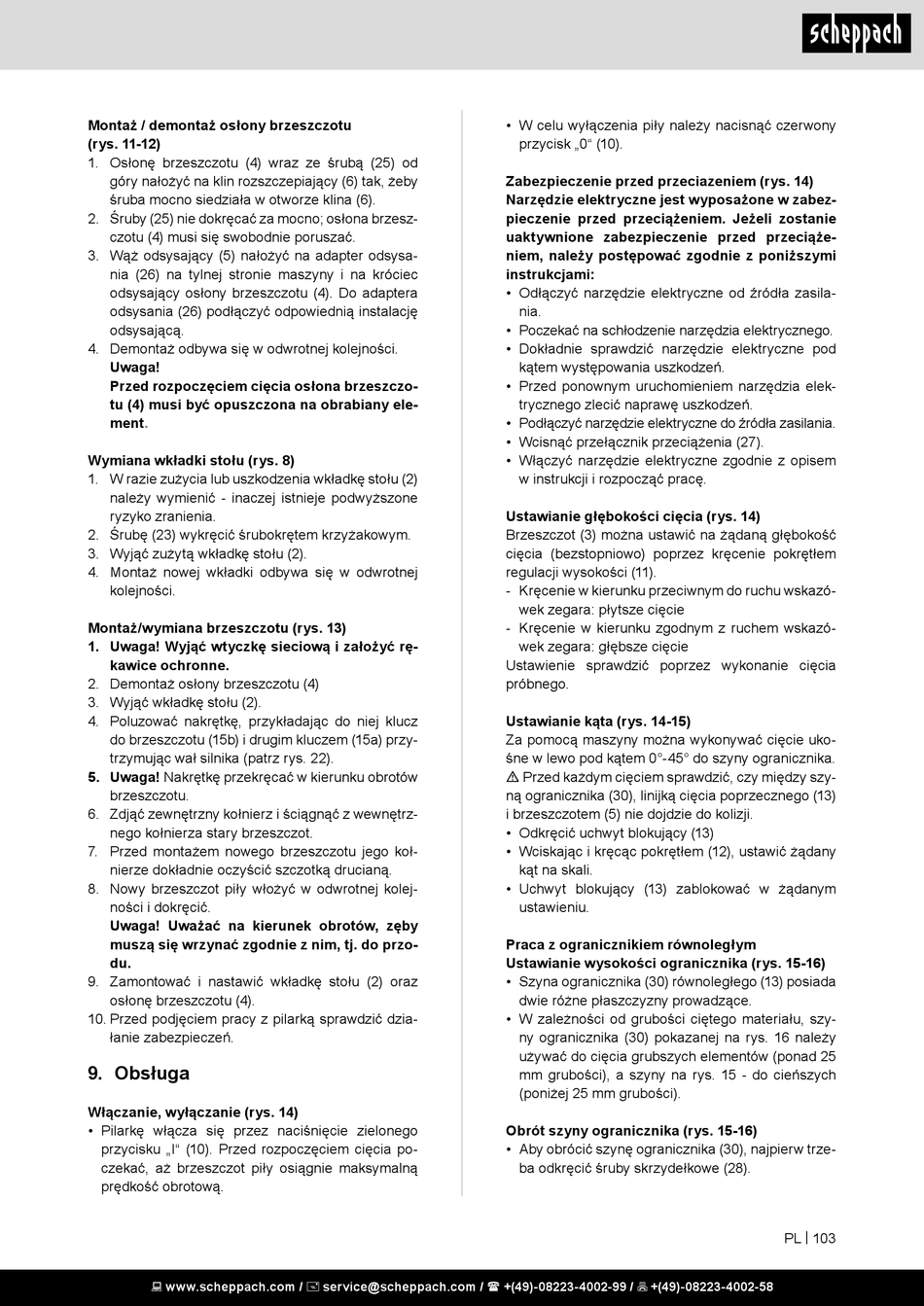

Montaż / demontaż osłony brzeszczotu
(rys. 11-12)
1. Osłonę brzeszczotu (4) wraz ze śrubą (25) od
góry nałożyć na klin rozszczepiający (6) tak, żeby
śruba mocno siedziała w otworze klina (6).
2. Śruby (25) nie dokręcać za mocno; osłona brzesz-
czotu (4) musi się swobodnie poruszać.
3. Wąż odsysający (5) nałożyć na adapter odsysa-
nia (26) na tylnej stronie maszyny i na króciec
odsysający osłony brzeszczotu (4). Do adaptera
odsysania (26) podłączyć odpowiednią instalację
odsysającą.
4. Demontaż odbywa się w odwrotnej kolejności.
Uwaga!
Przed rozpoczęciem cięcia osłona brzeszczo-
tu (4) musi być opuszczona na obrabiany ele-
ment.
Wymiana wkładki stołu (rys. 8)
1. W razie zużycia lub uszkodzenia wkładkę stołu (2)
należy wymienić - inaczej istnieje podwyższone
ryzyko zranienia.
2. Śrubę (23) wykręcić śrubokrętem krzyżakowym.
3. Wyjąć zużytą wkładkę stołu (2).
4. Montaż nowej wkładki odbywa się w odwrotnej
kolejności.
Montaż/wymiana brzeszczotu (rys. 13)
1. Uwaga! Wyjąć wtyczkę sieciową i założyć rę-
kawice ochronne.
2. Demontaż osłony brzeszczotu (4)
3. Wyjąć wkładkę stołu (2).
4. Poluzować nakrętkę, przykładając do niej klucz
do brzeszczotu (15b) i drugim kluczem (15a) przy-
trzymując wał silnika (patrz rys. 22).
5. Uwaga! Nakrętkę przekręcać w kierunku obrotów
brzeszczotu.
6. Zdjąć zewnętrzny kołnierz i ściągnąć z wewnętrz-
nego kołnierza stary brzeszczot.
7. Przed montażem nowego brzeszczotu jego koł-
nierze dokładnie oczyścić szczotką drucianą.
8. Nowy brzeszczot piły włożyć w odwrotnej kolej-
ności i dokręcić.
Uwaga! Uważać na kierunek obrotów, zęby
muszą się wrzynać zgodnie z nim, tj. do przo-
du.
9. Zamontować i nastawić wkładkę stołu (2) oraz
osłonę brzeszczotu (4).
10. Przed podjęciem pracy z pilarką sprawdzić dzia-
łanie zabezpieczeń.
9. Obsługa
Włączanie, wyłączanie (rys. 14)
• Pilarkę włącza się przez naciśnięcie zielonego
przycisku „I" (10). Przed rozpoczęciem cięcia po-
czekać, aż brzeszczot piły osiągnie maksymalną
prędkość obrotową.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• W celu wyłączenia piły należy nacisnąć czerwony
przycisk „0" (10).
Zabezpieczenie przed przeciazeniem (rys. 14)
Narzędzie elektryczne jest wyposażone w zabez-
pieczenie przed przeciążeniem. Jeżeli zostanie
uaktywnione zabezpieczenie przed przeciąże-
niem, należy postępować zgodnie z poniższymi
instrukcjami:
• Odłączyć narzędzie elektryczne od źródła zasila-
nia.
• Poczekać na schłodzenie narzędzia elektrycznego.
• Dokładnie sprawdzić narzędzie elektryczne pod
kątem występowania uszkodzeń.
• Przed ponownym uruchomieniem narzędzia elek-
trycznego zlecić naprawę uszkodzeń.
• Podłączyć narzędzie elektryczne do źródła zasilania.
• Wcisnąć przełącznik przeciążenia (27).
• Włączyć narzędzie elektryczne zgodnie z opisem
w instrukcji i rozpocząć pracę.
Ustawianie głębokości cięcia (rys. 14)
Brzeszczot (3) można ustawić na żądaną głębokość
cięcia (bezstopniowo) poprzez kręcenie pokrętłem
regulacji wysokości (11).
- Kręcenie w kierunku przeciwnym do ruchu wskazó-
wek zegara: płytsze cięcie
- Kręcenie w kierunku zgodnym z ruchem wskazó-
wek zegara: głębsze cięcie
Ustawienie sprawdzić poprzez wykonanie cięcia
próbnego.
Ustawianie kąta (rys. 14-15)
Za pomocą maszyny można wykonywać cięcie uko-
śne w lewo pod kątem 0°-45° do szyny ogranicznika.
m Przed każdym cięciem sprawdzić, czy między szy-
ną ogranicznika (30), linijką cięcia poprzecznego (13)
i brzeszczotem (5) nie dojdzie do kolizji.
• Odkręcić uchwyt blokujący (13)
• Wciskając i kręcąc pokrętłem (12), ustawić żądany
kąt na skali.
• Uchwyt blokujący (13) zablokować w żądanym
ustawieniu.
Praca z ogranicznikiem równoległym
Ustawianie wysokości ogranicznika (rys. 15-16)
• Szyna ogranicznika (30) równoległego (13) posiada
dwie różne płaszczyzny prowadzące.
• W zależności od grubości ciętego materiału, szy-
ny ogranicznika (30) pokazanej na rys. 16 należy
używać do cięcia grubszych elementów (ponad 25
mm grubości), a szyny na rys. 15 - do cieńszych
(poniżej 25 mm grubości).
Obrót szyny ogranicznika (rys. 15-16)
• Aby obrócić szynę ogranicznika (30), najpierw trze-
ba odkręcić śruby skrzydełkowe (28).
