Gerätebeschreibung
Spleißgerät AFS-GS60
Vorderseite:
[1] TFT-Bildschirm
[2] Pfeiltasten
1
[3] Menü-Taste
3
2
Rechte Seite:
[4] USB-Anschluss
[5] DC-Ausgang (10-12V)
[6] DC-Eingangsbuchse
[7] LEDs
grün: leuchtet, wenn das Gerät über das
Netzteil mit dem Stromnetz verbunden ist
rot: leuchtet, solange der Akku geladen wird
DRAFT VERSION
Linke Seite:
7
[8] Abdeckung des Lithium-Akkus
8
6
5
4
10
Unterseite:
[9] Ver-/Entriegelung der Abdeckung des
Lithium-Akkus
9
13
Oberseite:
[10] Heizkompartment zum Schrumpfen des
Spleißschutzes
11
[11] Windschutz
[12] Bedienfeld (siehe Abbildung 3)
12
[13] Gurtschloss

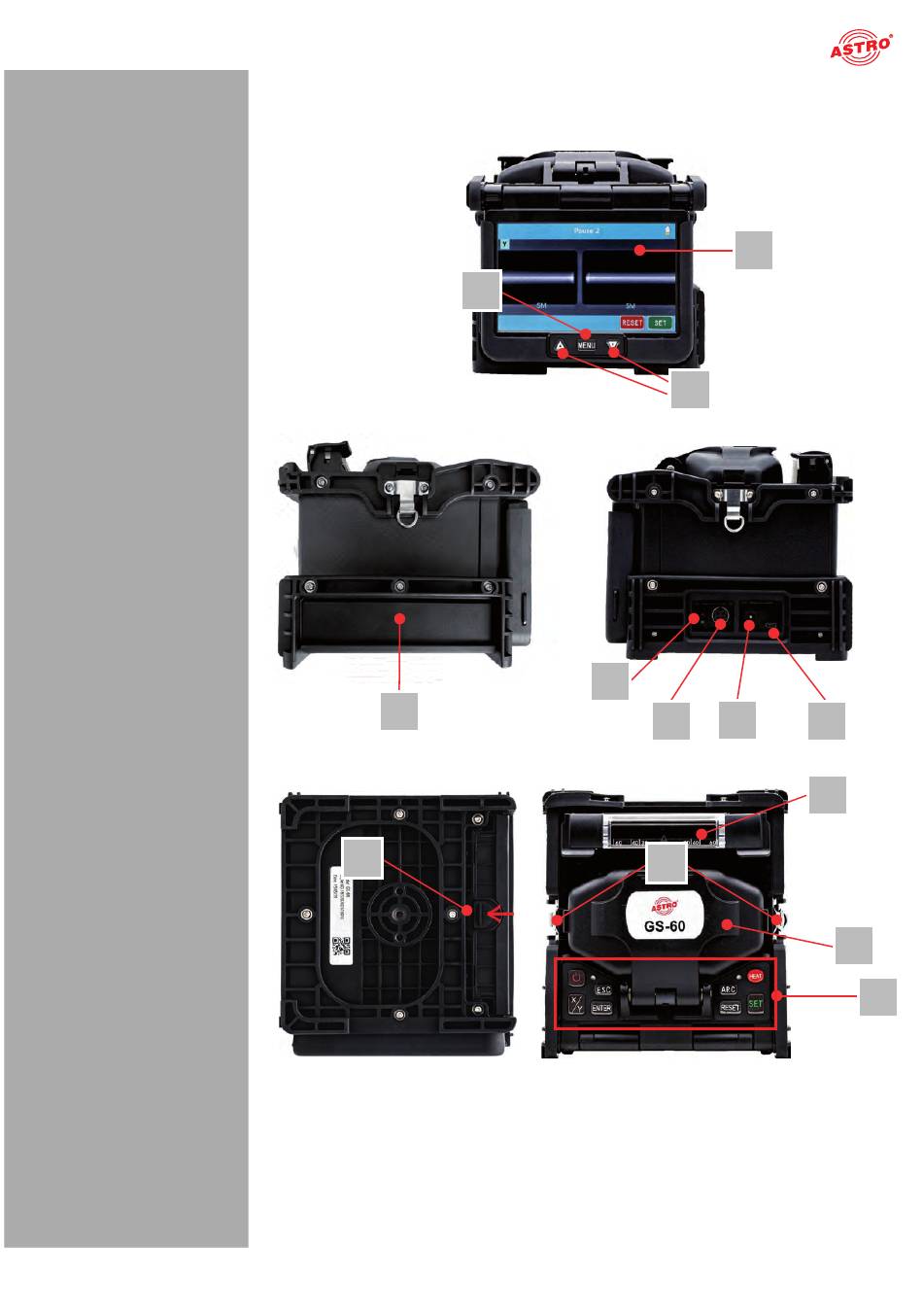

Abbildung 1: AFS-GS60
Betriebsanleitungl AFS-GS60 -
Version 03-2021A
Seite 5
