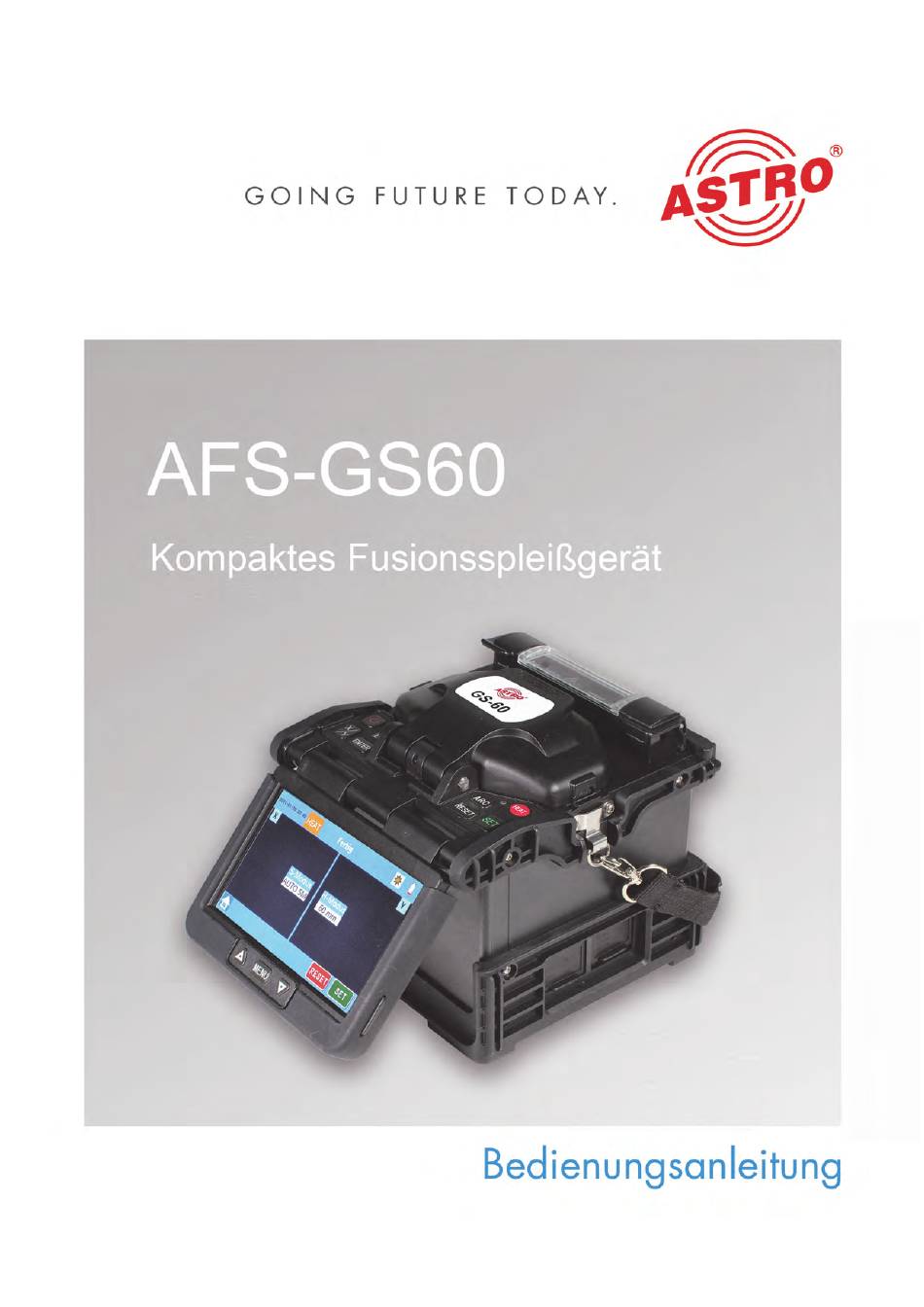

ASTRO AFS-GS60 Bedienungsanleitung

Kompaktes fusionsslessgeraet
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DRAFT VERSION
Version 03-2021A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASTRO AFS-GS60

Inhaltszusammenfassung für ASTRO AFS-GS60

  • Seite 1 DRAFT VERSION Version 03-2021A...

  • Seite 2: Inhaltsverzeichnis

    Grundlegende Bedienung ......................Seite 09 Aufrechterhalten einer hohen Spleißqualität ................Seite 11 Konfigurieren des Geräts über den LCD-Bildschirm ..............Seite 15 Fehlerbehebung ........................Seite 18 Wartung und Reparatur......................Seite 18 Servicearbeiten .........................Seite 18 DRAFT VERSION Technische Daten ........................Seite 20 Seite 2 Betriebsanleitung AFS-GS60 - Version 03-2021A...

  • Seite 3: Bevor Sie Das Gerät In Betrieb Nehmen

    Eigentümerwechsels auf. Eine PDF-Version dieser Betriebsanleitung steht Ihnen auf der ASTRO-Website zur Verfügung (ggf. in einer aktualisierten Version). Die Firma ASTRO bestätigt, dass die Informationen in dieser Anleitung zum Zeitpunkt des Drucks korrekt sind, behält sich jedoch das Recht vor, Änderungen an den Spezifikationen, der Bedienung des Geräts und der Bedienungsanleitung ohne vorherige Ankündigung...

  • Seite 4: Zielgruppe Dieser Anleitung

    Spleißqualität zu gewährleisten: LID (Local Injection and Detection) und CDS (Core Detection System), letztere ist auch als PAS (Profile Alignment System) bekannt.Das AFS-GS60 mit PAS-Technologie ist für das Spleißen vieler Arten von Lichtwellenleitern ausgelegt. Durch seine geringe Größe und sein geringes Gewicht ist es für jede Betriebsumgebung geeignet.
  • Seite 5 DRAFT VERSION Linke Seite: [8] Abdeckung des Lithium-Akkus Unterseite: [9] Ver-/Entriegelung der Abdeckung des Lithium-Akkus Oberseite: [10] Heizkompartment zum Schrumpfen des Spleißschutzes [11] Windschutz [12] Bedienfeld (siehe Abbildung 3) [13] Gurtschloss Abbildung 1: AFS-GS60 Betriebsanleitungl AFS-GS60 - Version 03-2021A Seite 5...
  • Seite 6 Funktionen der Tasten des Bedienfelds auch durch Drücken der entsprechenden Bildschirmtasten auszuführen. Das AFS-GS60 verfügt über ein CE-Kennzeichen. Hiermit wird die Konformität des Produktes mit den zutreffenden CE-Richtlinien und die Einhaltung der darin festgelegten Anforderungen bestätigt. Seite 6...

  • Seite 7: Wichtige Sicherheitshinweise

    Bewahren Sie diese Betriebsanleitung für den späteren Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. Betreiberwechsels auf. Eine PDF-Version dieser Betriebsanleitung steht Ihnen auf der ASTRO-Website zur Verfügung (ggf. in einer aktualisierten Version).  Überprüfen Sie die Verpackung und das Gerät sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
  • Seite 8 Schlag oder Geräteschäden führen und Personenschäden, Tod oder einen Brand zur Folge haben.  Das AFS-GS60 verwendet ein dreipoliges, geerdetes Netzkabel. Das Spleißgerät MUSS geerdet werden. Verwenden Sie nur das mitgelieferte dreipolige Netzkabel. Verwenden Sie NIEMALS ein zweipoliges Netzkabel, ein zweipoliges Verlängerungskabel oder einen zweipoligen Stecker.
  • Seite 9 Reparaturen dürfen nur durch den Hersteller ausgeführt werden. Durch unsachgemäß ausge- führte Reparaturen können erheblicher Gefahren für den Benutzer entstehen.  Bei Funktionsstörungen muss das Gerät vom Stromnetz getrennt und autorisiertes Fachpersonal hinzugezogen werden. Gegebenenfalls ist das Gerät an den Hersteller einzusenden. Betriebsanleitungl AFS-GS60 - Version 03-2021A Seite 9...

  • Seite 10: Leistungsbeschreibung

    Informationen an den ASTRO-Kundendienst oder besuchen Sie den Servicebe- reich auf der ASTRO-Website. Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der ASTRO Strobel GmbH. Diese finden Sie im aktuellen Katalog oder im Internet unter der Adresse „www.astro-kom.de“. Entsorgung Unser gesamtes Verpackungsmaterial (Kartonagen, Einlegezettel, Kunststofffolien und -beutel) ist vollständig recyclingfähig.

  • Seite 11: Der Spleißvorgang

    Eventuell benötigen Sie eine abisolierte Faser, um die V-Nuten zu reinigen. Reinigen Sie die Klemmen des Windschutzes. DRAFT VERSION Abbildung 5: Reinigen der Faserklemmen Reinigen Sie die Linse jede Woche oder wenn sie verschmutzt ist. Abbildung 5: Reinigen der Linse Betriebsanleitungl AFS-GS60 - Version 03-2021A Seite 11...
  • Seite 12 Achten Sie darauf, dass die gebrochenen Faserenden nichts berühren und nicht verunreinigt werden. DRAFT VERSION Abbildung 6: Reinigen der abgesetzten Faser Platzieren Sie die Faserendfläche zwischen der V-Nutkante und der Elektrodenmitte. Abbildung 7: Einlegen der Faser Seite 12 Betriebsanleitung AFS-GS60 - Version 03-2021A...
  • Seite 13 Modus des Heizkompartments zum Schrumpfen des Spleißschutzes ist für einen Spleißschutztyp opti- miert. Es kann vorkommen, dass ein Schrumpfspleißschutz eines anderen Herstellers nicht vollständig schrumpft. Verlängern Sie in diesem Fall die Heizzeit. Zentrieren Sie die den Spleißschutz im Heizkom- partment zum Schrumpfen des Spleißschutzes. Betriebsanleitungl AFS-GS60 - Version 03-2021A Seite 13...

  • Seite 14: Grundlegende Bedienung

    Netz- und Akkubetrieb Netzbetrieb Das AFS-GS60 kann über ein Netzkabel und das Netzteil mit Strom versorgt werden. Stecken Sie dazu den Stecker des Netzteils in die Eingangsbuchse [6] des Spleißgeräts. Verbinden Sie anschließend das Netzkabel mit dem Netzteil und einer Steckdose. Wenn das Netzteil mit dem Gerät verbunden ist, leuchtet die grüne LED [7] durchgehend.

  • Seite 15: Einschalten Des Spleißgeräts

    Drücken Sie die ENTER-Taste, um Ihre Einstellung zu speichern und den Vorgang zu beenden. Wenn Sie den Vorgang direkt beenden möchten, ohne Einstellungen vorzunehmen, klicken Sie auf die ESC-Taste. Abbildung 6: Einstellen der LCD-Helligkeit Betriebsanleitungl AFS-GS60 - Version 03-2021A Seite 15...

  • Seite 16: Vorbereitung Der Fasern

    Stellen Sie sicher, dass die Faser in den Spleißschutz eingeführt ist. Wenn der Kernschlauch des Spleißschutzes länger als die Außenummantelung ist, sollte der überstehende Teil abgeschnitten werden, um später eine Mikrokrümmung nach dem Erhitzen zu vermeiden. Seite 16 Betriebsanleitung AFS-GS60 - Version 03-2021A...
  • Seite 17 Achten Sie darauf, nicht in den Antriebsbereich des Schiebers zu fassen, da dies zu Personen- schäden führen kann. Wenn Sie den Druck auf den Hebel des Faserbrechgeräts lösen, nachdem Sie ihn halb herunter gedrückt haben, kann dies zu einer schlechten Brechqualität führen. Betriebsanleitungl AFS-GS60 - Version 03-2021A Seite 17...

  • Seite 18: Einlegen Der Faser In Das Spleißgerät

    Der Spleißvorgang Um einen guten Spleiß zu gewährleisten, wird der Lichtwellenleiter mit dem Bildverarbeitungssystem des AFS-GS60 beobachtet. Das Bildverarbeitungssystem kann einen fehlerhaften Spleiß jedoch nicht in jedem Fall erkennen. Für bessere Spleißergebnisse ist oft eine visuelle Kontrolle mit dem Monitor erforderlich.
  • Seite 19 Zusätzliche Lichtbogenentladungen (Re-ARCs) können manchmal auch zu einer höheren Spleißdämpfung führen. Die Funktion zur zusätzlichen Lichtbogenentladung kann auf „deaktiviert“ gesetzt werden, oder die Anzahl der zusätzlichen Lichtbögen kann begrenzt werden. Das Spleißergebnis wird automatisch im Spleißgerät gespeichert. Abbildung 13: Spleißen Betriebsanleitungl AFS-GS60 - Version 03-2021A Seite 19...
  • Seite 20 Staub ist nach der Reinigung Fasern gründlich säubern. der Fasern dennoch vorhanden Blasen schlechte Qualität der Prüfen Sie, ob der Cleaver in Faserenden ordnungsgemäßem Zustand ist. Aufheizleistung zu gering oder Aufheizleistung und/oder Aufheizzeit zu kurz Aufheizzeit erhöhen Seite 20 Betriebsanleitung AFS-GS60 - Version 03-2021A...
  • Seite 21 Manchmal erscheint eine vertikale Linie an der Spleißstelle, wenn MM-Fasern oder ungleiche Fasern (unterschied- liche Durchmesser) gespleißt werden. Dies hat keinen Einfluss auf die Spleißqualität, wie z. B. die Spleißdämpfung oder die Zugfe- stigkeit. Betriebsanleitung AFS-GS60 - Version 03-2021A Seite 21...
  • Seite 22 Berühren Sie den geschrumpften Spleißschutz nicht, nachdem Sie die Faser aus dem Heizkompartment entnommen haben. Er ist möglicherweise heiß. Legen Sie die entnom- mene Faser in das Abkühlfach. Lassen Sie die Faser im Abkühlfach, bis der geschrumpfte Spleißschutz abgekühlt ist. Seite 22 Betriebsanleitung AFS-GS60 - Version 03-2021A...

  • Seite 23: Aufrechterhalten Einer Hohen Spleißqualität

    Reinigen der Faserklemmen wie folgt vor:  Öffnen Sie den Windschutz.  Reinigen Sie die Oberfläche der Faserklemme mit einem mit Alkohol getränkten, dünnen Watte- stäbchen. Entfernen Sie mit einem sauberen, trockenen Tupfer überschüssigen Alkohol aus der Faserklemme. Betriebsanleitungl AFS-GS60 - Version 03-2021A Seite 23...

  • Seite 24: Regelmäßige Reinigung Und Kontrolle

    Ersetzen Sie die gebrauchte Klinge durch eine neue, und schrauben Sie anschließend die Dich- tung und die Schraube wieder an. HINWEIS Achten Sie darauf, dass Sie mit der Klinge nirgendwo anstoßen, um Schäden zu vermeiden. Seite 24 Betriebsanleitung AFS-GS60 - Version 03-2021A...

  • Seite 25: Konfigurieren Des Geräts Über Die Lcd-Oberfläche

    Pfeiltasten durch die Liste und drücken Sie „Auswahl“ in der unteren rechten Ecke des Bild- schirms oder die ENTER-Taste auf dem Bedienfeld, um einen Spleißmodus auszuwählen. Abbildung 15: Auswählen eines Spleißmodus Betriebsanleitungl AFS-GS60 - Version 03-2021A Seite 25...
  • Seite 26 Ihre spezifische Faserkombination.  Wenn Sie nicht-konventionelle Fasern spleißen möchten: Wählen Sie den am besten geeigneten Spleißmodus unter der Option „BLANK“ aus. Die „AUTO“-Spleißmodi decken kein Spleißen nicht-konventioneller Fasern ab. DRAFT VERSION Seite 26 Betriebsanleitung AFS-GS60 - Version 03-2021A...
  • Seite 27 Wellenlänge von 1550 nm. Der Benutzer kann jeden Parameter dieses Spleißmodus editieren, z. B. Aufheizleistung und -zeit, Lichtbogenleistung und -zeit, Fügen, Test, etc. Manuelle Spleißoperation. Automatische Lichtbogenkalibrierung ist in diesem Modus nicht verfügbar. Betriebsanleitung AFS-GS60 - Version 03-2021A Seite 27...
  • Seite 28 Der Spleißprozess dauert 9 Sekunden. 12 - 60 andere Modi Es gibt noch weitere Spleißmodi, die vom Benutzer editiert werden können. Um die Parameter des gewählten Spleißmodus zu bearbeiten, drücken Sie auf das Bleistiftsymbol auf dem Bildschirm. Seite 28 Betriebsanleitung AFS-GS60 - Version 03-2021A...
  • Seite 29 Bogenentladung aus. Die Dauer des Reinigungslichtbogens kann mit diesem Parameter verändert werden.  Re-ARC-Zeit: In einigen Fällen kann die Spleißdämpfung durch eine zusätzliche Lichtbo- genentladung („Re-ARC“) verbessert werden. Die Dauer dieses zusätzlichen Lichtbogens kann mit diesem Parameter verändert werden. Betriebsanleitungl AFS-GS60 - Version 03-2021A Seite 29...
  • Seite 30 ECF: Wählen Sie „Inaktiv“ oder „Aktivieren“. Datenspeicherung Das AFS-GS60 kann bis zu 5.000 Spleißergebnisse speichern. Im Menü „Speichern“ kann der Anwen- der gespeicherte Ergebnisse überprüfen oder löschen. Um die Datenspeicherung auszuwählen und zu bearbeiten, wählen Sie im Menü „Spleißmodus“ mit den Pfeiltasten den Menüpunkt „Speichern“...
  • Seite 31 Wählen Sie mit den Pfeiltasten den gewünschten Heizmodus aus der Liste aus. Drücken Sie dann das Bleistiftsymbol, um die Parameter des ausgewählten Heizmodus zu bearbeiten. Sie sehen nun den folgenden Bildschirm: Abbildung 20: Bearbeiten des Heizmodus Betriebsanleitungl AFS-GS60 - Version 03-2021A Seite 31...

  • Seite 32: Wartung

    Heizmodus: Wählen Sie „Mitte und Seite“ oder „Nur Mitte“. Wartung Das Wartungsmenü Das AFS-GS60 verfügt über die Möglichkeit, routinemäßige Wartungen durchzuführen. Im Menü „War- tung“ kann der Anwender die Aktionen „Arc Kalibrierung“, „Motorbewegung“, „Motorkalibrierung“, „Ju- stage der Anzeige“, „Ersetze Elektroden“ und „Stabilisiere Elektroden“ durchführen.

  • Seite 33: Geräteeinstellungen

    Sensorwert: Druck und Temperatur des Sensors werden angezeigt. Diese Werte können nicht bearbeitet werden.  Lade Werkseinstellungen: Alle Daten auf Standardwerte zurücksetzen.  Aktalisierung: Firmware, LOGO, FPGA und Bootloader können aktualisiert werden.  Passwort: Erstellen Sie ein Boot-Passwort, ein Fusionspasswort und ein Fusionslimit. Betriebsanleitungl AFS-GS60 - Version 03-2021A Seite 33...

  • Seite 34: Fehlerbehebung

    Staubcheck durchführen. Säubern Sie die Linse des Bereichs! Staub oder Schmutz falls sich Staub oder Schmutz darauf befinden. auf der Faseroberfläche führt zu Fokusfehlern. Staub oder Schmutz auf der Linse oder dem Windprotektor. Seite 34 Betriebsanleitung AFS-GS60 - Version 03-2021A...
  • Seite 35 Elektroden abgenutzt (abgerundete Spitze), schmutzig oder verbogen sind. unangepasste Kalibrieren Sie die Lichtbogenleistung mit der “Arc Lichtbogenleistung Calibration” Funktion. Verwendung eines Wählen Sie einen passenden Spleißmodus für die unpassenden zu spleißende Faser. Spleißmodus Betriebsanleitung AFS-GS60 - Version 03-2021A Seite 35...
  • Seite 36 Modi Funktion zum Erkennen von Fehlanpassungen funktioniert für einige Fasertypen nicht. Schalten Sie in diesem Fall “MFD Mismatch” ab. Wenn sich die Störung nicht beheben lässt, kontaktieren Sie bitte den ASTRO-Kundendienst. DRAFT VERSION Seite 36 Betriebsanleitung AFS-GS60 - Version 03-2021A...

  • Seite 37: Wartung Und Reparatur

    Benutzer oder den Installateur entstehen. Bei Funktionsstörungen muss das Gerät daher vom Stromnetz getrennt und autorisiertes Fachpersonal hinzugezogen werden. Gegebenenfalls ist das Gerät an den Hersteller einzusenden. Servicearbeiten HINWEIS Das Gerät darf nur mit dem Original-Netzteil betrieben werden! DRAFT VERSION Betriebsanleitungl AFS-GS60 - Version 03-2021A Seite 37...

  • Seite 38: Technische Daten

    125 x 125 x 135 Gewicht [kg] 1,5 (inklusive Akku) Zulässige Umgebungstemperatur [°C] -25 - +50 (Betrieb) / -30 - +70 (Lagerung) Luftfeuchtigkeit ≤ 90 Betriebshöhe 0 - 5000 Windgeschwindigkeit [m/s] ≤ 15 Seite 38 Betriebsanleitung AFS-GS60 - Version 03-2021A...
  • Seite 39 Technische Daten DRAFT VERSION Betriebsanleitungl AFS-GS60 - Version 03-2021A Seite 39...
  • Seite 40 Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige DRAFT VERSION Genehmigung der Firma ASTRO weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst werden. Verfasser dieser Anleitung: ASTRO Strobel Kommunikationssysteme GmbH Olefant 3, D-51427 Bergisch Gladbach (Bensberg) Tel.: 02204/405-0, Fax: 02204/405-10...
