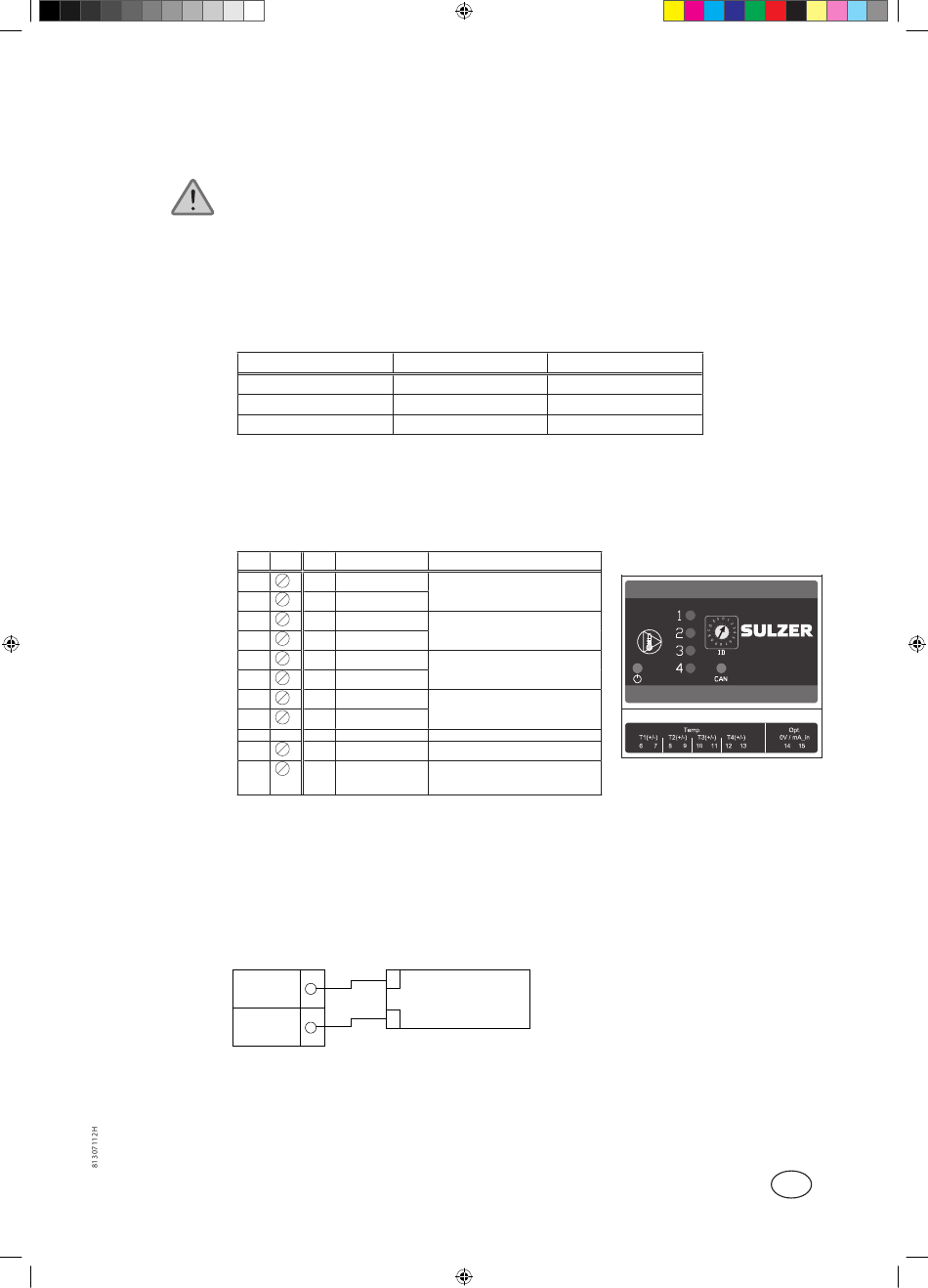

1.5.2 CA 442
1.5.2.1 Vibration
Book_81307110_CA44x.indb 21
Book_81307110_CA44x.indb 21
Dieses Gerät dient der Temperaturüberwachung zur Vermeidung der Pumpenüberhitzung.
Wenn eine Pumpe am Frequenzumrichter betrieben wird, sind besondere Vorsichtsmaß-
nahmen erforderlich.
Der hohe elektrische Störpegel kann elektrische Werte verfälschen und die Funktionsfähigkeit
beeinträchtigen. Um die Übertragung elektrischer Störsignale zu vermeiden, befolgen Sie bei der
Installation von Frequenzumrichtern bitte die bewährten Praktiken sowie die EMV-Konformitäts-
empfehlungen des Herstellers. Verwenden Sie abgeschirmte Kabel und halten Sie 50 cm Abstand
zwischen Leistungs- und Signalkabeln. Sorgen Sie außerdem dafür, dass die Kabel in Schalt-
schränken voneinander getrennt verlegt sind.
Tabelle 7.
CA 442 Betriebswerte
Eingang
Opt mA Ein
4 - 20 mA
PT100
-20 - +180 ºC
PTC
0 - 10 kOhm
Wenn ein Modul CA 442 für alle Pumpen verwendet wird, ist Sensor 1 = Pumpe 1, Sensor 2 =
Pumpe 2 etc. Falls ein CA 442 Modul pro Pumpe verwendet wird, befolgen Sie die untere Tabelle
8.
Tabelle 8a.
Konfiguration des Temperatureingangs der CA 442 ID 1-4
#
Signal
Dir.
6
←
Sensor 1
7
←
GND
8
←
Sensor 2
9
←
GND
10
←
Sensor 3
←
11
GND
←
12
Sensor 4
←
13
GND
14
←
0 V
15
Analog mA in
←
* Die Eigenschaften der Eingänge von T1 und T4 werden gemeinsam genutzt.
T1 und T4 verwenden die gleiche Alarmnummer (siehe Modbus Handbuch für
weitere Informationen). T1 und T4 können verschiedene Sensortypen haben
(T1 kann mit PTC, T4 mit PT100 oder v.v. verbunden werden).
Die Klemmen 14 und 15 sind 4-20 mA analoger Eingang für Vibrationssensor. Der Eingang ist nur
aktiv bei CA 442 ID 1-4.
Falls der Sensor eine eigene Stromversorgung hat:
+
Externer Sensor
15 mA In
mit eigener Strom-
-
versorgung, 4-20 mA
14 0 V
Bereich
Anmerkung
± 0,5 mA
± 2 ºC
Beschreibung
Temp. sensor 1:
T1 Stator*
Temp. sensor 2:
T2 oberes Lager
Temp. sensor 3:
T3 unteres Lager
Temp. sensor 4:
T4 Stator*
Referenz Vibrationssensor
Analoger Eingang (4-20 mA)
Vibrationssensor
