1
1.1
1.2
OSTRZEŻENIE
1.3
Dioda zasilania
Dioda CAN
Diody alarmowe
Book_81307110_CA44x.indb 125 Book_81307110_CA44x.indb 125
INSTALACJA
CA 441, CA 442 and CA 443 are extension modules to PC 441 and do not work stand alone.
Montaż sterownika
Sterownik jest mocowany do szyny 35 mm typu DIN. Fizyczne wymiary sterownika wynoszą: 86 x
70 x 58 mm (wys. x szer. x głęb.). Jeśli sterownik nie daje się łatwo zamocować na szynie, należy
niewielkim wkrętakiem pociągnąć za języczek znajdujący się na spodzie urządzenia.
Wykonywanie połączeń
Zaciski należy podłączyć do zasilania i do czujników. Patrz tabela dla każdego urządzenia:
CA 441

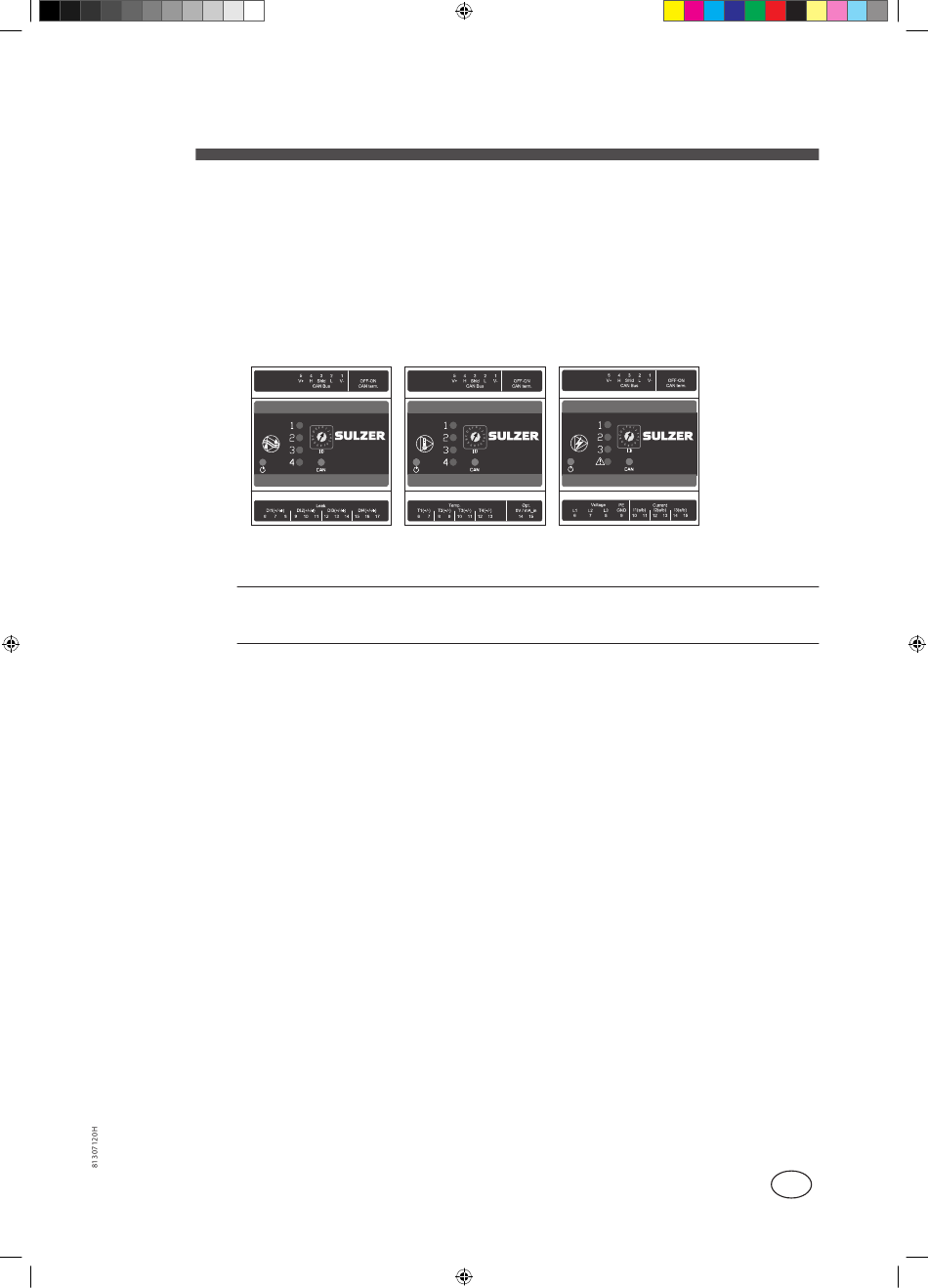

Rysunek 1 Zewnętrzne zaciski serii CA 44X.
Przed przystąpieniem do wykonywania połączeń należy upewnić się, że zasilanie sterownika jest
całkowicie wyłączone, oraz że wszystkie podłączane do sterownika urządzenia wyjściowe rów-
nież są wyłączone!
Napięcie zasilania musi być napięciem stałym o wartości w zakresie 9–34 V. Na rysunku 3 przed-
stawiono sposób podłączenia zasilania oraz akumulatorów podtrzymujących zasilanie w celu
zapewnienia nieprzerwanej pracy układu.
W przypadku przewodów dłuższych niż 30 m należy w odpowiednim miejscu zamontować dodatko-
wą ochronę przepięciową.
Część wspólna dla CA 44X
Ta część podręcznika jest wspólna dla wszystkich trzech modeli, CA 441, CA 442 i CA 443. W dal-
szych rozdziałach wyjaśnione zostaną różnice pomiędzy modelami. Kiedy mowa jest o dowolnym z
powyższych urządzeń, używany jest termin CA 44X.
Kiedy urządzenie jest podłączone do zasilania i działa, świeci się zielona dioda zasilania.
Patrz rozdział dotyczący CAN.
Te cztery diody kontrolowane są przez sterownik nadrzędny, np. PC 441, i mogą wskazywać różne
rodzaje błędów i awarii.
CA 442
125
CA 443
PL
