Sulzer ABS CA 441 Installationshandbuch Seite 79

1.4.2 CAN-terminering
1.4.3 CAN-anslutningar
Book_81307110_CA44x.indb 79 Book_81307110_CA44x.indb 79
CAN-bussen ska termineras i båda ändar.
Om PC 441 används är denna enhet buss-master och har en egen inbyggd terminering som alltid
är aktiv och enheten bör därför alltid installeras vid en av kabelns ändpunkter.
På andra enheter kan terminering aktiveras med brytaren märkt "CAN term".
Aktivera terminering för enheten som är monterad vid kabelns ändpunkt.
Termineringsbrytaren på alla övriga enheter ska vara i läget "OFF".
CAN TERM CAN TERM
ON OFF
CA 511 CA 44x

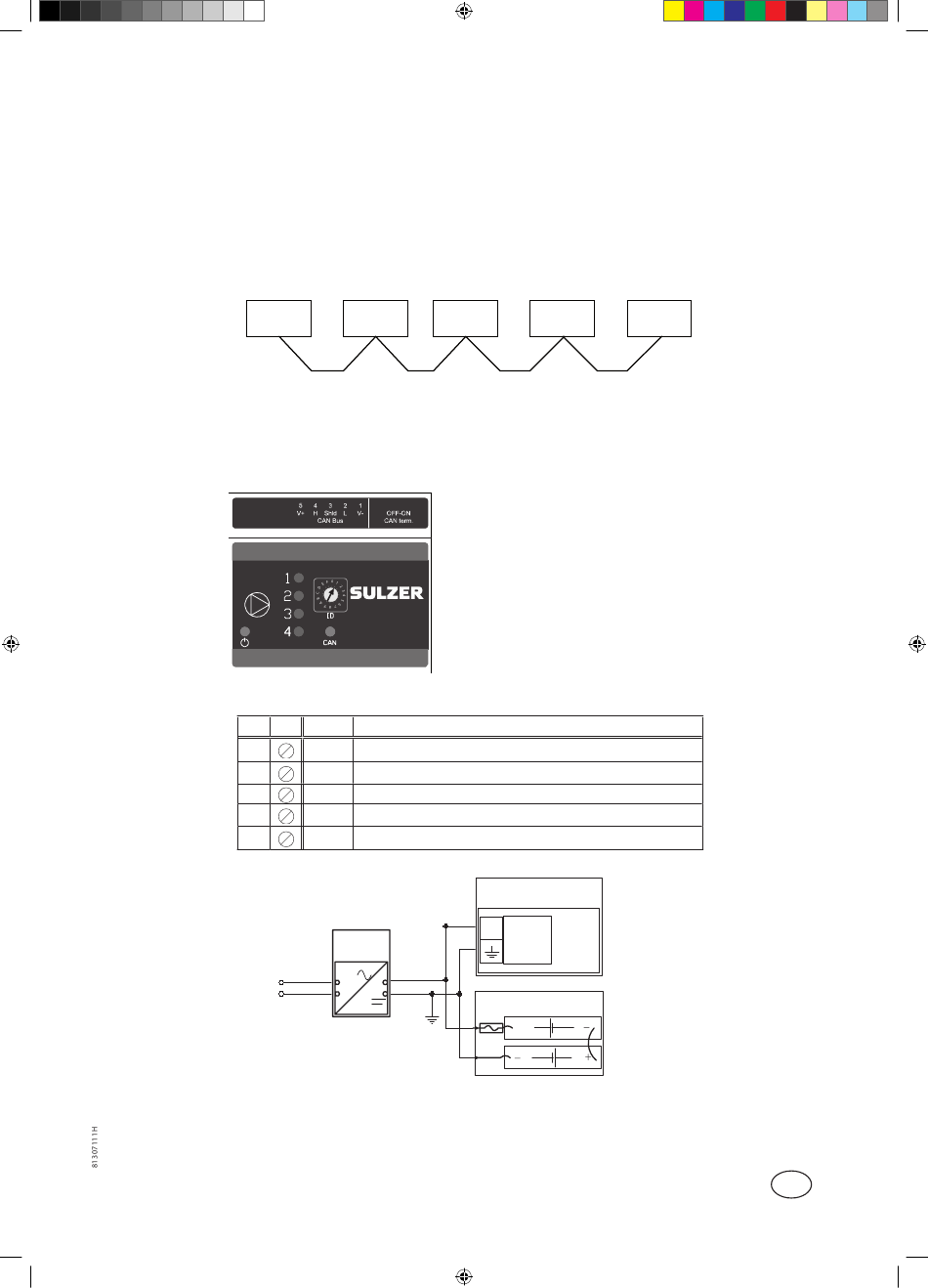

Bild 2 CAN-nätverk med anslutning
CA 44x
Tabell 4. Anslutningar på ovansidan
#
1 0V Matningsspänning neg. plint
← →
2 CAN_L låg signalledare
←
3 CAN_SHLD kabelskärmning
← →
4 CAN_H hög signalledare
5 V+ Matningsspänning pos. plint
Bat t er i -
l addar e
AC
27, 2 V
DC
Bild 3 Spänningen ska vara likström (DC) mellan 9 och 34 Volt. För oavbruten drift vid strömavbrott ska
batteripaketet installeras enligt bilden.
CAN TERM CAN TERM
OFF OFF
CA 44x CA 44x
CAN-kabeln använder 5 ledare. Två ledare används för
kommunikation: CAN_L och CAN_H. Ledaren CAN_SHLD
är skärmad och två ledare används för bussens strömförsörj-
ning: V+ och 0V. Med busström får alla enheter ström direkt
från bussen
Anslutningarna görs med skruvkontakter.
Funktion
CA 44x
V +
Spänni ngs -
f ör s ör j ni ng
Bat t er i paket
Säkr i ng
+
79
Always
ON
PC 441
