1.5
1.5.1 CA 441
NL
Book_81307110_CA44x.indb 44
Book_81307110_CA44x.indb 44
De units
Dit product dient om lekkage van water in droge zones van pompen te meten.
Als de pomp wordt bediend via een motoraandrijving of frequentie-omvormer, zijn speciale
voorzorgsmaatregelen vereist.
Het hoge elektrische ruisniveau kan de elektrische signalen vervormen en zo de functionaliteit in
gevaar brengen. Om elektrische ruis te vermijden, dient u bij de installatie van frequentieomvorm-
ers de beste praktijken en de aanbevelingen van de fabrikant voor EMC-naleving op te volgen.
Gebruik afgeschermde kabels en hou een afstand van 50 cm tussen voedings- en signaalkabels in
acht. Zorg ervoor dat de kabels ook in kasten van elkaar gescheiden zijn.
Tabel 5.
CA 441 gegevens
Ingang
Bereik
ABS modus
0 - 220 kohm
Xylem modus
0 - 10 kohm
If one module of CA 441 is used for all pumps, Sensor 1 = Pump 1, Sensor 2 = Pump 2 etc. In case
of one CA 441 module for each pump, follow the table 6 below.
Tabel 6.
Configuration of the analogue input on CA 441 ID 1-4
#
Dir.
Signal
6
Sensor 1
7
Ref 1*
8
GND
9
Sensor 2
10
Ref 2*
11
GND
12
Sensor 3
13
Ref 3*
14
GND
15
Sensor 4
16
Ref 4*
17
GND
* Ref is the negative reference point - it shall be connected to ground directly,
or at pump if problems with 50 Hz / 60 Hz interference signal.
CA 441
+
-
6
7
8

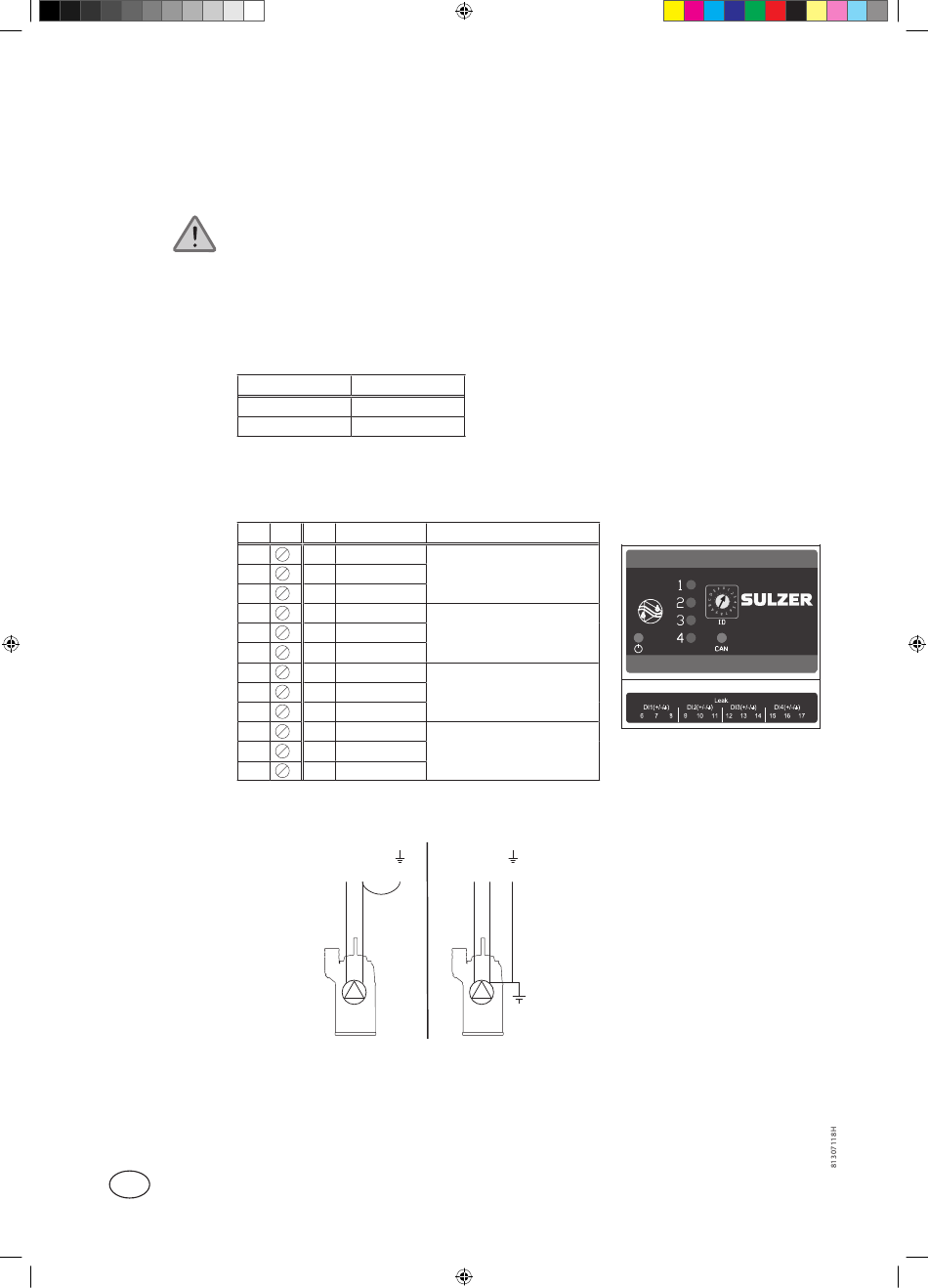

Afbeelding 4
Verbinding van lekkagesensor
Description
Leakage sensor 1:
Oil chamber
Leakage sensor 2:
Connect chamber
Leakage sensor 3:
Motor housing
Leakage sensor 4:
Not used
+
-
6
7
8
