Sulzer ABS CP 112 Installationsanleitung
Steueranlage
Vorschau ausblenden
Andere Handbücher für ABS CP 112:
- Einstell- und belegungsanleitung (64 Seiten) ,
- Bedienerhandbuch (14 Seiten)
Verwandte Anleitungen für Sulzer ABS CP 112
Inhaltszusammenfassung für Sulzer ABS CP 112

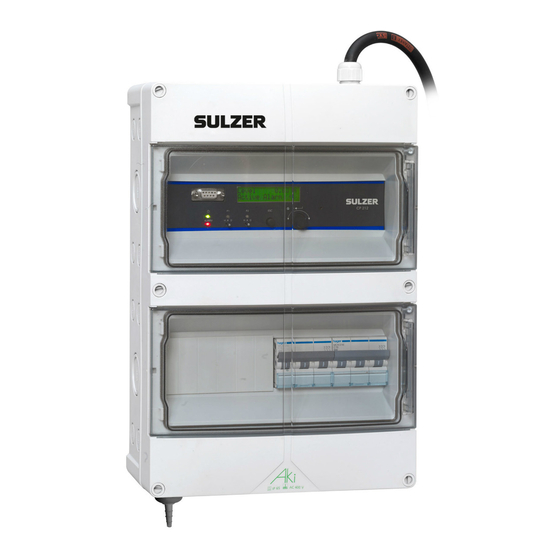

- Seite 1 Steueranlage Typ ABS CP 112/212, CP 116/216 Low capacity P2 2.50 m 25.0 l/s 5.8 A 4.7 A 5.3 l/s Installationsanleitung www.sulzer.com...
- Seite 2 Genehmigung seitens Sulzer weder vervielfältigt, in Zugriffs systemen gespeichert, verteilt noch auf andere Art elektronisch, mechanisch oder als Aufzeichnung weitergegeben oder zugänglich gemacht werden. Sulzer behält sich das Recht vor, Spezifikationen im Einklang mit der technischen Entwicklung zu verändern.
- Seite 3 Steueranlage Typ ABS CP 112/212, CP 116/216, Installationsleitung INSTALLATION Öffnen Sie das Gehäuse nur, wenn die Stromversorgung unterbrochen ist. Das Gerät darf nur an eine abgesicherte Steckdose mit maximal 3 x 16 A ange- schlossen werden. Die maximale Pumpenlast entnehmen Sie dem Bedienerhandbuch, Technische Daten.
- Seite 4 Steueranlage Typ ABS CP 112/212, CP 116/216, Installationsleitung Anschlüsse an der Unterseite Der eingebaute Luftdrucksensor hat einen festen Messbereich, 0 - 3,5 Meter; Einzelheiten zu Wartung und Bedienung finden Sie in den jeweiligen Benutzer- handbüchern. Schließen Sie bei Verwendung nur einer Pumpe diese direkt an den Kontakt an. Bei Verwendung von zwei Pumpen schließen Sie diese an die automatischen Sicherungen an. Siehe Abbildung.
- Seite 5 Steueranlage Typ ABS CP 112/212, CP 116/216, Installationsleitung Kommunikation CP 116 und CP 216 haben zwei Kommunikationsanschlüsse. Der 9-polige D-Unteranschluss an der Vorderseite ist der Wartungsanschluss für den PC-An- schluss. Der Anschluss unter der Haube ist der Modem-Anschluss und für die Verwendung mit einem CA 523-Modem vorgesehen.
- Seite 6 Steueranlage Typ ABS CP 112/212, CP 116/216, Installationsleitung Tabelle 1. Empfohlene Geräteliste für ein externes Modem. Teil Teilenr. Modemkabel 43320588 Zusatzbatterie mit Schäkel 15807009 CA523 Modem mit Dipol-Antenne und DIN-Schienenmontageset 28007005 CPx16 - CA523 Netzkabel 43397000 CP 116/216 Schaltschrank Batterie-...
- Seite 7 Niveausensor Gegendrucksensor Gegendrucksensor oder ein optionaler Sensor Konformitätserklärung Die EG Konformitätserklärung (DoC) der Untermodule finden Sie beim entspre- chenden Gerät und Hersteller. Bei Sulzer Produkten ist die DoC normalerweise in der Installationsanleitung zu finden. DoC für CP 112/212, CP 116/216 Design ist in dieser Anleitung enthalten. Tabelle 5. Enthaltene externe Untermodule Bauteil Bezeichnung...
- Seite 8 Steueranlage Typ ABS CP 112/212, CP 116/216, Installationsleitung...
- Seite 9 Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej w przypadku, gdy jest ona wymagana przez władze: Jméno a adresa osoby oprávnĕné na vyžádání ze strany úřadů vytvořit soubor technické dokumentace: Meno a adresa osoby oprávnenej na zostavenie technického súboru pre úrady na požiadanie: Asmens, įgalioto valdžios institucijoms pareikalavus sudaryti techninę bylą, vardas, pavardė ir adresas: Frank Ennenbach, Director Product Safety and Regulations, Sulzer Management AG , Neuwiesenstrasse 15, 8401 Winterthur, Switzerland Declare under our sole responsibility that the products: Försäkrar under eget ansvar att produkterna: Erklärt eigenverantwortlich dass die Produkte: Erklærer på eget ansvar, at følgende produkter Déclarons sous notre seule responsabilité...
- Seite 10 Sulzer Pump Solutions Ireland Ltd., Clonard Road, Wexford, Ireland Tel. +353 53 91 63 200, Fax +353 53 91 42 335, www.sulzer.com Copyright © Sulzer Ltd 2017...
