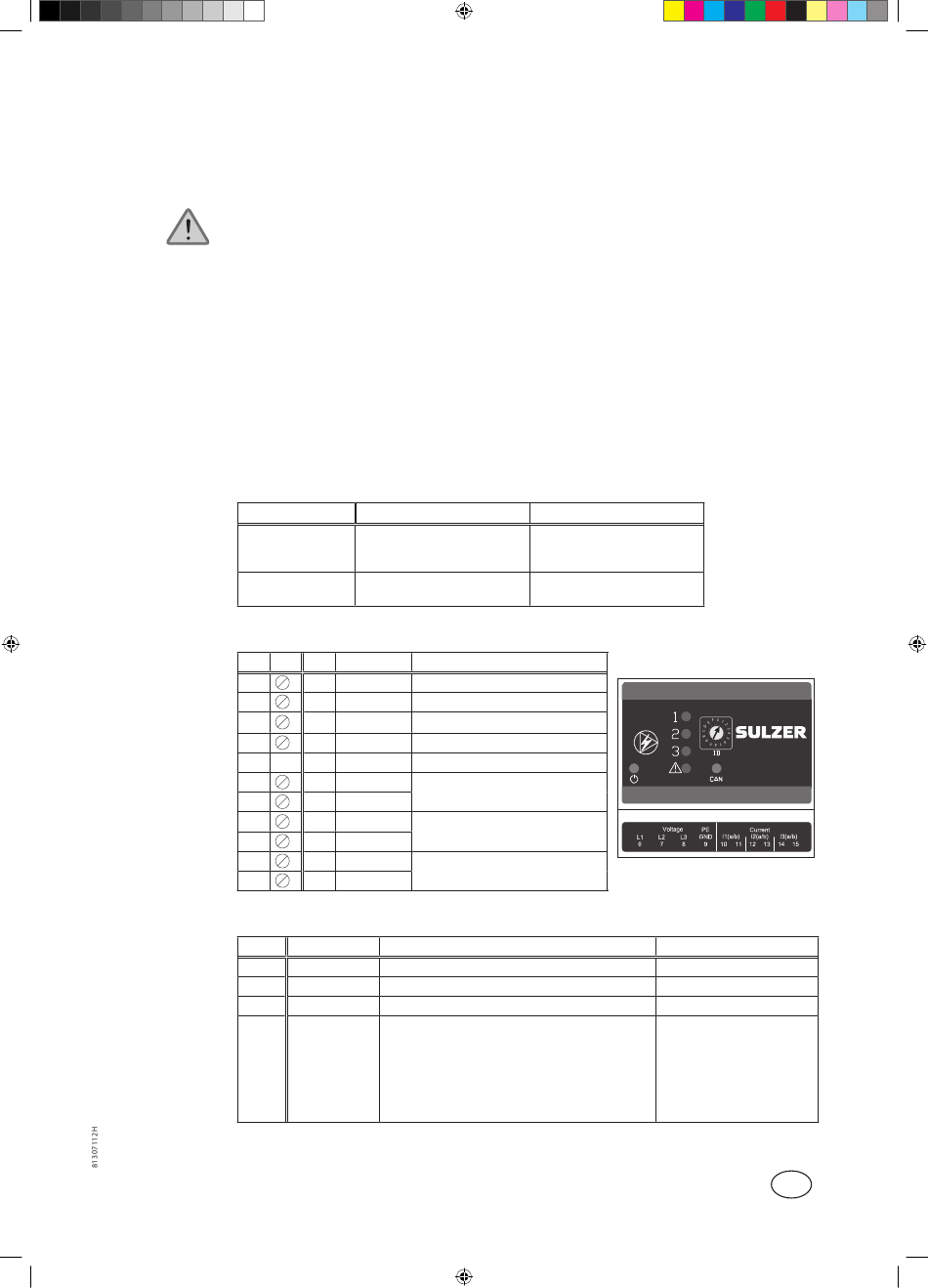

1.5.3 CA 443
Book_81307110_CA44x.indb 23 Book_81307110_CA44x.indb 23
Dieses Gerät dient der Messung des Stromverbrauchs, der Phasenabweichung und der Eingangs-
spannung für eine Pumpe oder eine ganze Pumpstation.
Wenn die Pumpe über einen Frequenzumrichter betrieben wird, sind besondere Vorkeh-
rungen zu treffen.
Der hohe elektrische Störpegel kann elektrische Messwerte verfälschen, insbesondere die Pha-
senüberwachung ist empfindlich gegen Transienten z.B. verursacht durch Frequenzumrichter.
Deaktivieren Sie alle phasenbezogenen Alarme und die Trockenlauferkennung in der PC 441 und
stellen Sie sicher, dass die Firmware Version von der PC 441 die V.1.42 oder höher ist.
Normale Stromwandler arbeiten mit 45-60 Hz und müssen am Netzeingang des Frequenzumrich-
ters liegen.
Verwenden Sie nur den Alarm Netzspannung fehlt für den Pumpenschutz (Blockieren). Um die
Übertragung elektrischer Störsignale in Schaltschränken zu vermeiden, befolgen Sie bei der Instal-
lation des Frequenzumrichters bitte die bewährten Praktiken sowie die EMV-Konformitätsempfeh-
lungen des Herstellers. Verwenden Sie abgeschirmte Kabel. Sorgen Sie dafür, dass Leistungs- und
Signalkabel in Schaltschränken voneinander getrennt verlegt sind.
Allgemeine Vorsichtsmaßnahmen:
Wenn CA 443 für P1 auch für die Netzüberwachung verwendet wird, müssen die Spannungsein-
gänge L1, L2 und L3 vor dem Schutzschalter angeschlossen werden.
Tabelle 9. CA 443 Betriebswerte
Eingang
Spannung 30 - 300 V AC ± 5,0 V AC
0 - 5 A ± 0,1 A AC Phasenver-
Strom
schiebung 0 - 90° ± 1,5°
Tabelle 10. Anschlüsse an der Unterseite
# Dir.
Signal
6 ← Sensor 1
7 ← Sensor 2
8 Sensor 3
←
9 ← GND
10 ← a Sensor 4
←
11 b GND
←
12 a Sensor 5
←
13 b GND
14 ← a Sensor 6
15 ← b GND
Tabelle 11. CA 443 LED Anzeigen von PC 441 Firmware 1.42
LED Anzeige
1 Phase 1 Spannung fehlt
2 Phase 2 Spannung fehlt
3 Phase 3 Spannung fehlt
4 Warnung Alarm falsche Phasenreihenfolge oder Alarm
Phase fehlt
Anstehende Überspannung
Anstehende Unterspannung
Anstehende asymmetrische Spannung
Anstehende hohe Frequenz
Anstehende niedrige Frequenz.
Bereich Anmerkung
Bei höheren Spannungen
einen Spannungswandler
verwenden.
Immer einen Stromwandler
verwenden.
Beschreibung
AC Spannungseingang L1
AC Spannungseingang L2
AC Spannungseingang L3
Spannungsreferenzeingang
Stromwandler Eingang 1
Stromwandler Eingang 2
Stromwandler Eingang 3
Netzüberwachung (0 oder 1)
23
CA 443
Pumpenüberwachung (1-4)
Spannung fehlt
Spannung fehlt
Spannung fehlt
Alarm Phasenstrom fehlt
