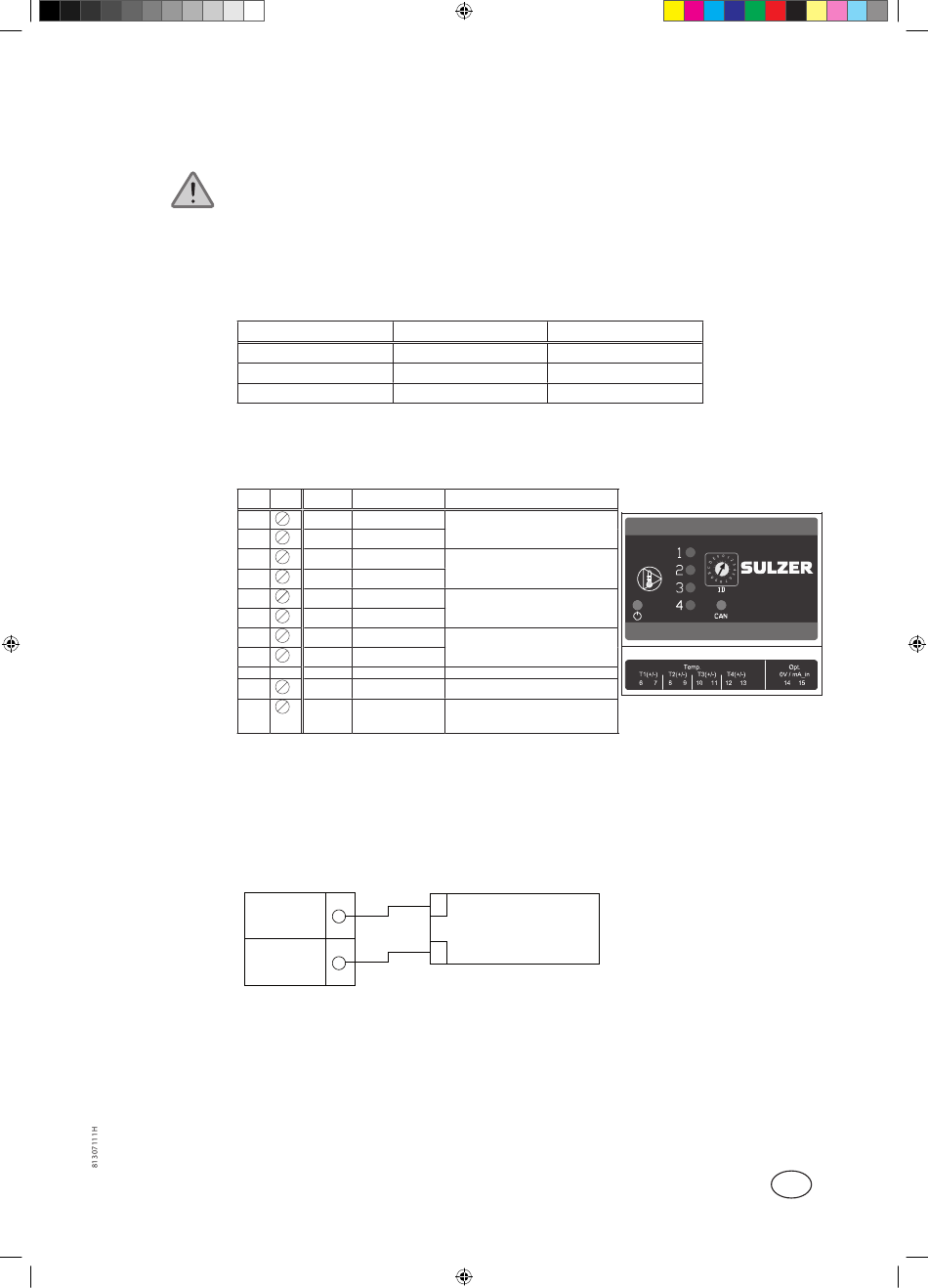

1.5.2 CA 442
1.5.2.1 Vibration
Book_81307110_CA44x.indb 81 Book_81307110_CA44x.indb 81
Denna produkt används för temperaturmätning och förhindrar överhettning av pumparna.
Om en pump drivs via en motorenhet eller frekvensomvandlare krävs särskilda säkerhets-
åtgärder.
Hög elektrisk bullernivå kan förvränga elektriska avläsningar och i förlängningen äventyra funktio-
naliteten. Undvik elektriskt brus genom att följa bästa praxis och tillverkarens EMC-rekommenda-
tioner vid installation av frekvensomvandlare. Använd skärmkablar och lämna 50 cm mellanrum
mellan nät- och signalkablar. Kontrollera att kablarna är åtskilda även i elskåp.
Tabell 7. CA 442 klassificeringar
Ingång
Opt mA in 4,0 – 20,0 mA
Pt100 -20 – +180ºC
PTC 0 – 10 kohm
Om en CA 442-modul används för alla pumpar, Sensor 1 = Pump 1, Sensor 2 = Pump 2 etc.
Vid en CA 441-modul för varje pump, följ tabell 8 nedan.
Tabell 8a. Konfiguration av temperaturingång på CA 442 ID 1-4
#
Riktn. Signal
6 Sensor 1
←
←
7 GND
←
8 Sensor 2
←
9 GND
10 ← Sensor 3
11 ← GND
12 ← Sensor 4
13 ← GND
←
14 0 V
15 Analog mA in
←
* Egenskaperna hos ingångarna T1 och T4 delas. T1 och T4 använder samma
larmnummer (se Modbus registermanual för mer information) och T1
samt T4 kan ha olika typ av sensorer (T1 kan anslutas till PTC och T4 Pt100 or vv.).
Terminal 14 och 15 är en 4-20 mA analog ingång för vibrationssensorn. Ingången är endast aktiv i
CA 442 ID 1-4.
Om sensorn har egen strömförsörjning:
15 mA In
14 0 V
Intervall Kommentar
± 0,5 mA
± 2ºC / ± 4ºF
Beskrivning
Temp. sensor 1:
T1 Stator*
Temp. sensor 2:
T2 Övre lager
Temp. sensor 3:
T3 Nedre lager
Temp. sensor 4:
T4 Stator*
Referens vibrationssensor
Analog ingång (4 - 20 mA)
vibrationssensor
+
Extern givare
med egen ström-
-
försörjning, 4-20 mA
