Sulzer ABS CA 441 Installationshandbuch Seite 56

1.5
1.5.1 CA 441
ES
Book_81307110_CA44x.indb 56 Book_81307110_CA44x.indb 56
Las unidades
Este módulo está indicado para la detección de entrada de agua en zonas de la bomba donde no
debe haber agua.
Si la bomba es accionada mediante un accionamiento de motor tipo arrancador suave o
convertidor de frecuencia, es necesario tomar precauciones especiales.
El alto nivel de ruido eléctrico puede causar distorsión en las lecturas eléctricas y, por
consiguiente, comprometer el funcionamiento. Para evitar que se genere ruido eléctrico por
conducción, siga las mejores prácticas y las recomendaciones de cumplimiento de EMC del
fabricante al instalar convertidores de frecuencia. Utilice cables apantallados y mantenga una
separación de 50 cm entre los cables de alimentación y los cables de señal. Asegúrese también
de que haya una separación entre los cuadros eléctricos.
Tabla 5. CA 441 Rangos de medida
Entrada Rango
Modo ABS 0 - 220 kohm
Modo Xylem 0 - 10 kohm
Si se utiliza un módulo CA 441 para todas las bombas: Sensor 1 = Bomba 1, Sensor 2 = Bomba 2,
etc. En caso de un módulo CA 441 para cada bomba, proceder como se indica en tabla 6.
Tabla 6. Configuración de entrada analógica en CA 441 cuando se utiliza para una única
bomba (ID = 1 para Bomba 1, ID = 2 para Bomba 2, etc.)
# Dir. Señal
6
← Sensor 1
7
← Ref. 1*
8
← GND
9
←
Sensor 2
10
← Ref. 2*
11
← GND
12
← Sensor 3
13
← Ref. 3*
14
← GND
15
← Sensor 4
16
← Ref. 4*
17
← GND
* Ref es el punto de referencia negativo - debe ir conectado a tierra
directamente, o a la bomba si hubiera problemas de interferencias de señal.
CA 441
+ -
6 7 8

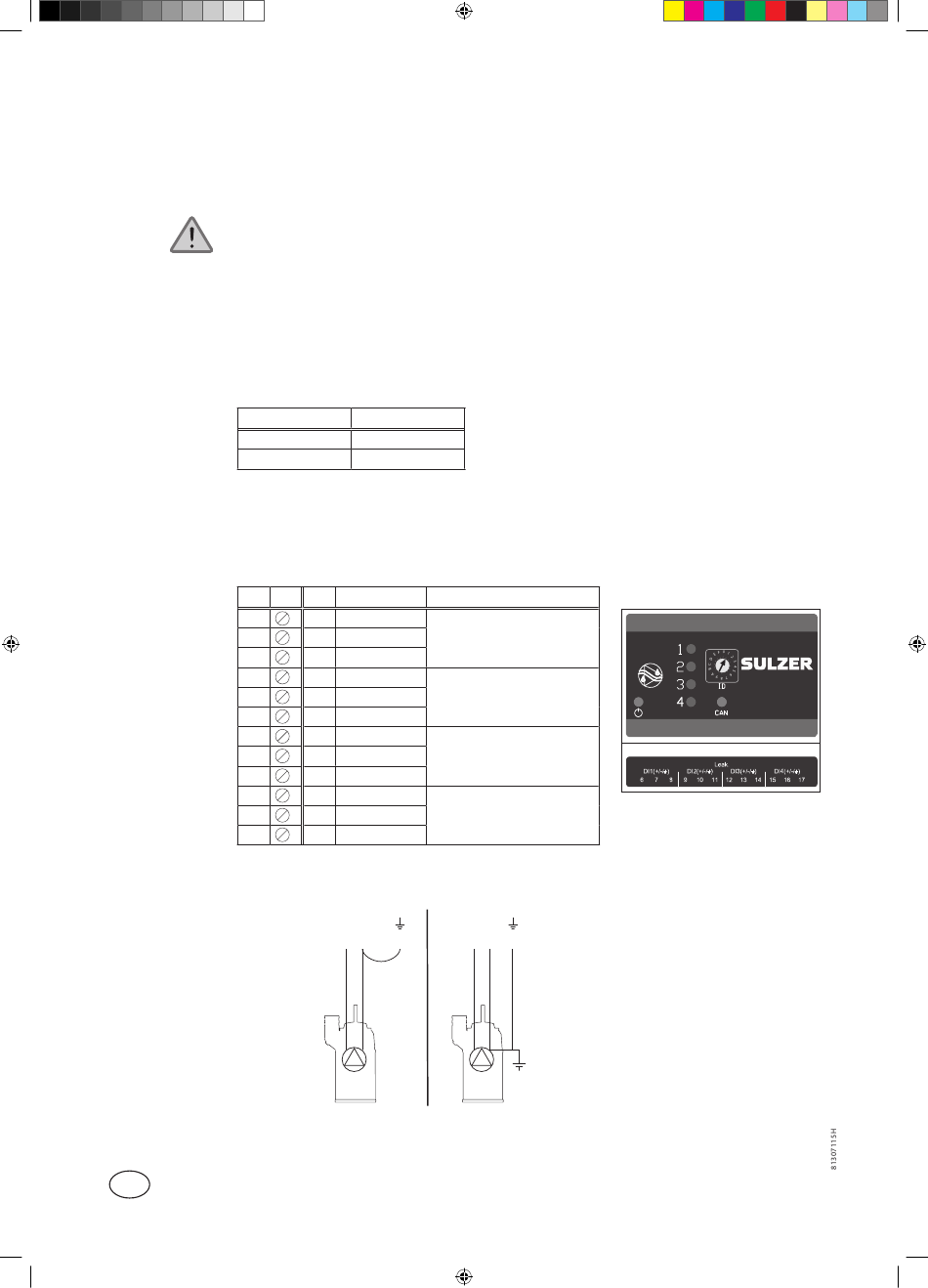

Figura 4 Conexión del sensor de estanqueidad
Descripción
Sensor de fugas 1:
Cámara de aceite
Sensor de fugas 2:
Cámara de conexiones
Sensor de fugas 3:
Alojamiento del motor
Sensor de fugas 4:
Sin uso
+ -
6 7 8
56
CA 441
