1
1.1
1.2
ADVERTENCIA
1.3
LED de
alimentación
LED de CAN bus
LED de alarmas
Book_81307110_CA44x.indb 53 Book_81307110_CA44x.indb 53
INSTALACIÓN
CA 441, CA 442 y CA 443 son módulos de expansión del controlador PC 441 y no pueden trabajar
de manera independiente.

Montaje de la unidad

Montar la unidad en un rail DIN de 35 mm. Las dimensiones del dispositivo son de: 86 x 70 x 58 mm
(3,39 x 2,76 x 2,28 pulg.) (Alto x Ancho x Profundidad). Si no encaja fácilmente en el rail, tirar de la
lengüeta que hay en la parte inferior de la unidad con un destornillador pequeño.
Realizar todas las conexiones
Los terminales deben conectarse a la fuente de alimentación y los sensores. Consultar la tabla para
cada dispositivo:
CA 441

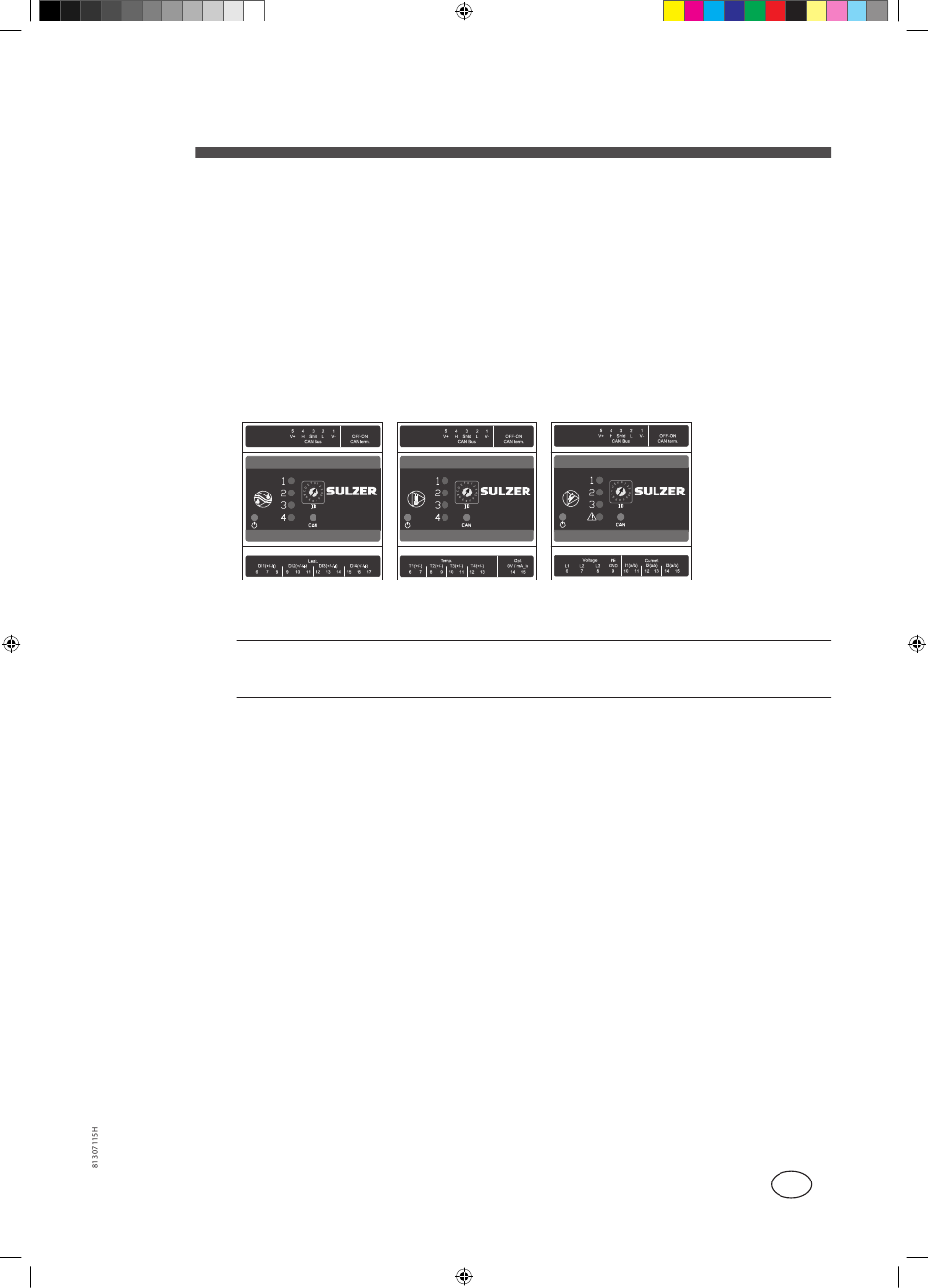

Figura 1 Terminales externos para la serie CA 44X.
Asegurarse de que se ha desconectado totalmente la alimentación eléctrica y de que se han
desconectado todos los dispositivos de salida que se van a conectar a la unidad antes de comen-
zar a realizar las conexiones.
El voltaje de alimentación debe ser de CC y 9-34 voltios. En la Figura 3 se muestra el modo de co-
nectar la alimentación y la batería que garantiza un funcionamiento sin interrupciones.
Para cables de más de 30 m podría ser necesario emplear una protección adicional contra sobreten-
siones transitorias.
Común para la serie CA 44X
Esta parte de la guía es común para las tres unidades, CA 441, CA 442 y CA 443. En capítulos pos-
teriores se explicarán las diferencias entre las unidades. La expresión CA 44x se emplea para hacer
referencia a una unidad sin especificar de las anteriormente indicadas.
Cuando la unidad está conectada y en funcionamiento se iluminará el LED de alimentación de color
verde.
Consultar el capítulo sobre el CAN bus.
Estos cuatro LED se controlan desde el controlador supervisor como, por ejemplo, PC 441 y pueden
indicar distintos tipos de errores o fallos de funcionamiento.
CA 442
53
CA 443
ES
