INSTALLATION
CA 441, CA 442 och CA 443 är expansionsmoduler till PC 441 och fungerar inte fristående.
Montera övervakningsenheten
Montera enheten på en 35 mm DIN-skena. Styrenhetens mått är: 86 x 70 x 58 mm (H x B x D).
Om den inte snäpper fast på skenan kan du föra undan den lilla fliken på enhetens undersida med en
liten skruvmejsel.
Gör alla anslutningar
Plintarna ska anslutas till spänning och givare. Se tabellen för motsvarande enhet:

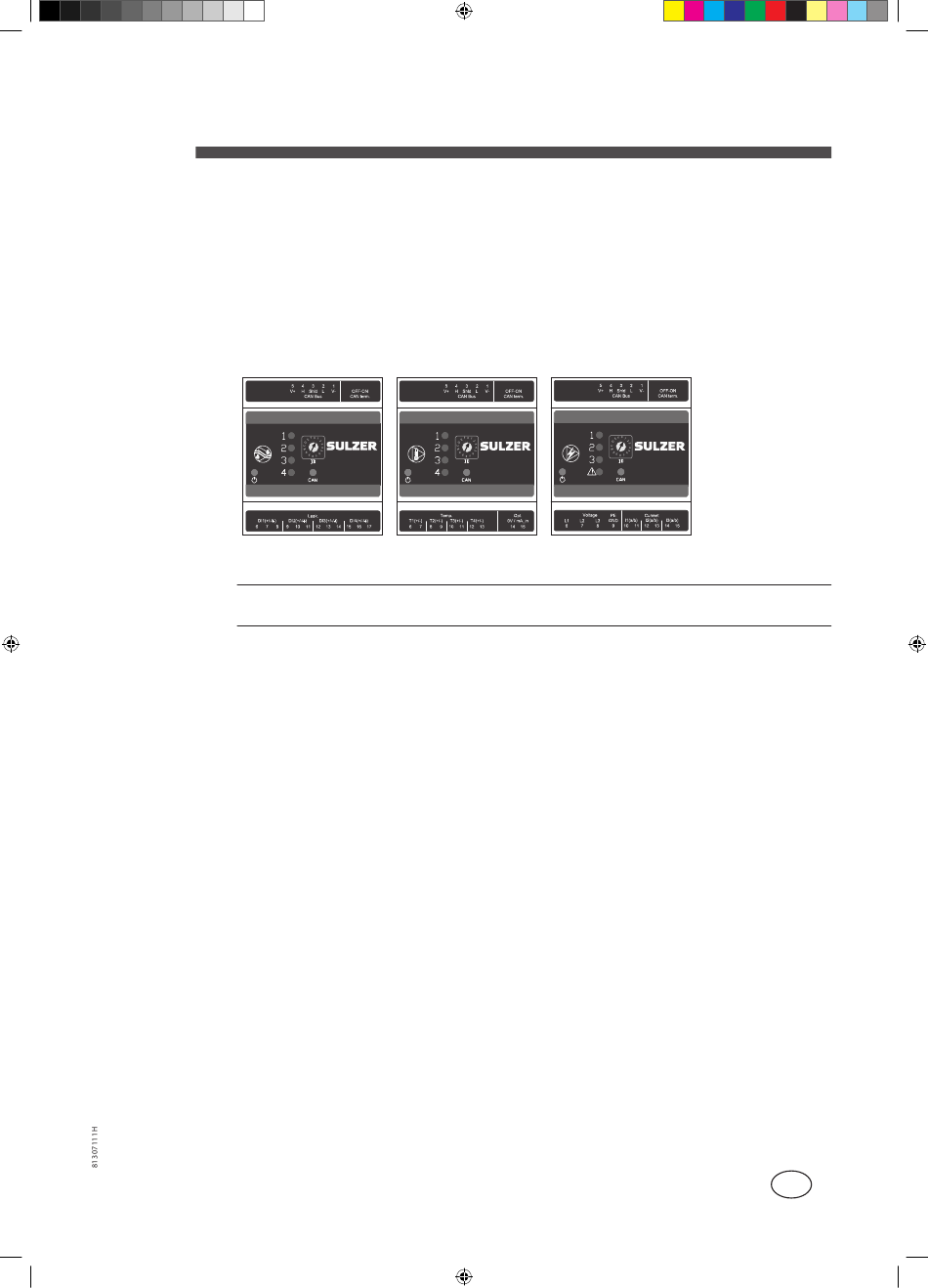

CA 441
Yttre plintar för CA 44X-serien.
Bild 1
Säkerställ att all spänning är frånslagen och att alla enheter som ansluts till styrenheten också är
avstängda innan du ansluter någonting!
Spänningen ska vara likström (DC) mellan 9 och 34 Volt. Bild 3 visar anslutning av spänning och bat-
teripaket för oavbruten drift.
För kablar som är längre än 30 m ska överspänningsskydd monteras.
Gemensamt för CA 44X
Denna del av handboken är gemensam för de tre enheterna CA 441, CA 442 och CA 443. Skillnader-
na mellan de olika enheterna beskrivs i senare kapitel. Uttrycket CA 44x används när en av ovanstå-
ende modeller avses.
Se kapitlet om CAN.
Dessa fyra lysdioder regleras av övervakningsregulatorn t.ex. PC 441 och ger indikationer om olika
typer av fel.
