Montage Du Contrôleur - Sulzer ABS CA 441 Installationshandbuch

1
1.1
1.2
ATTENTION
1.3
LED d'indications
de mise en marche L orsque cette unité est mise en marche et fonctionne, la diode lumineuse verte s'allume pour confir-
LED CAN
LED d'alarme
Book_81307110_CA44x.indb 29 Book_81307110_CA44x.indb 29
INSTALLATION
CA 441, CA 442 and CA 443 are extension modules to PC 441 and do not work stand alone.
Montage du contrôleur
Montez l'unité sur un rail DIN de 35 mm. Le dispositif mesure : 86 x 70 x 58 mm (3.39 x 2.76 x 2.28
in.) (H x L x P). Si il ne s'enclique pas sur le rail, vous pouvez utiliser un tournevis pour tirer la lan-
guette en dessous du boitier.
Réalisez toutes les connexions
Les borniers doivent être connectés à l'alimentation secteur et aux capteurs. Consultez le tableau
des connexions de chaque dispositif :
CA 441

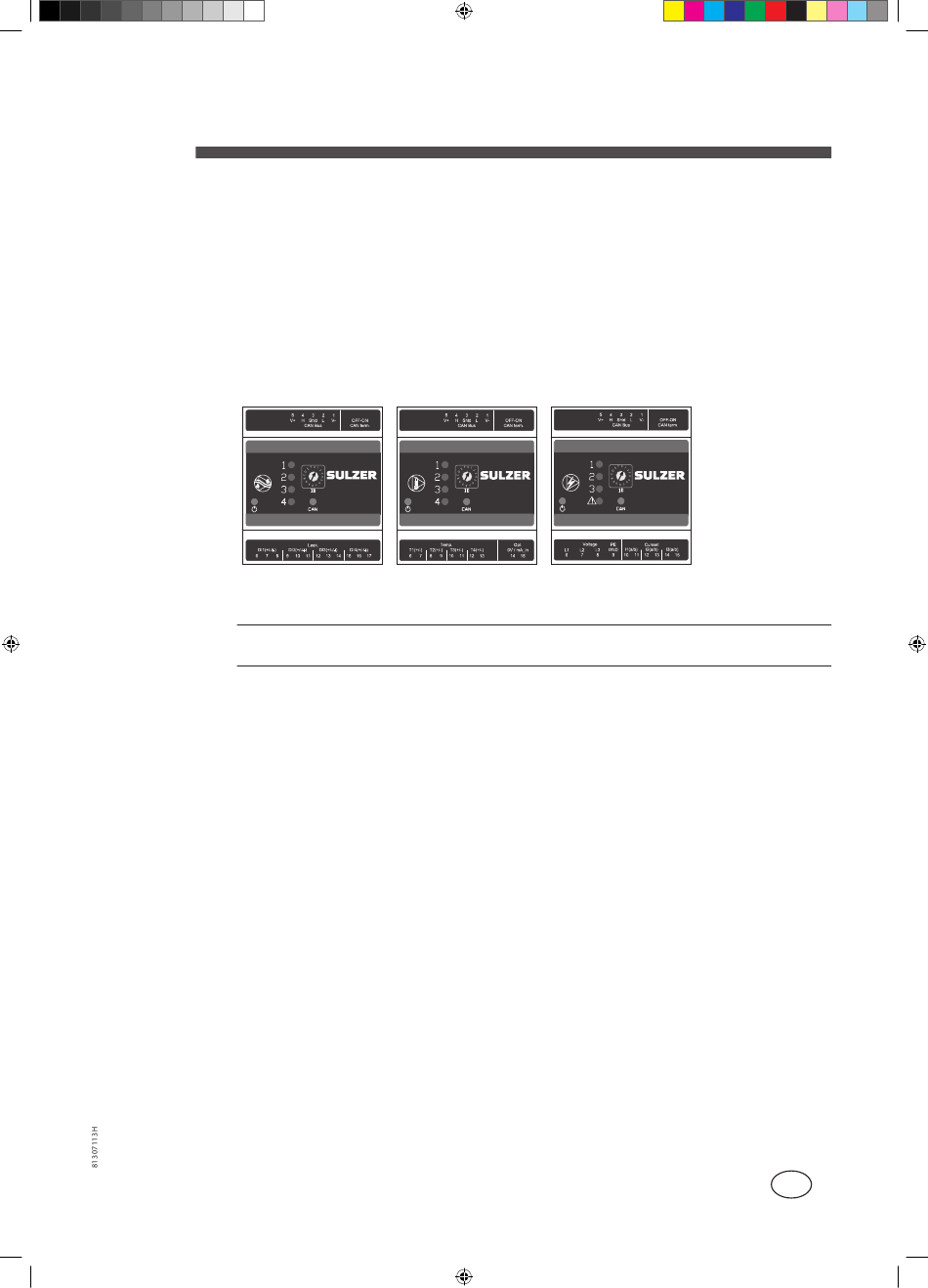

Illustration 1 Facades des extérieurs pour les dispositifs de la série CA 44X.
Assurez-vous que l'alimentation électrique est bien coupée, et que tous les dispositifs de sorties
connectés au contrôleur sont également coupés avant d'effectuer quelque branchement que ce soit !
L'alimentation doit être comprise entre 9 V DC et 34 V DC. L'illustration 3 décrit la façon dont le bran-
chement s'effectue et la façon dont il est possible de connecter une batterie de secours permettant
un fonctionnement ininterrompu.
Dans le cas des câbles excédants une longueur de 30 m, il est nécessaire de monter un dispositif de
protection supplémentaire contre les surtensions.
Généralités communes concernant la série CA 44X
Cette partie du s'applique de façon commune aux trois types d'unités, CA 441, CA 442 et CA
443. Des chapitres particuliers reviennent plus loin sur les différences existantes entre ces unités.
L'expression « CA 44x » est utilisé lorsque ce manuel se réfère à une unité de type non spécifiée et
dans le cas où l'indication s'applique à l'ensemble de la série.
mer cet état.
Reportez-vous au chapitre CAN.
Ces quatre LED sont commandés à partir du contrôleur principal, c'est-à-dire le contrôleur PC 441, et
peuvent indiquer différents types d'erreurs ou de dysfonctionnements.
CA 442
29
CA 443
FR
31/03/2022 10:34:16 31/03/2022 10:34:16
