Enhederne
Produktet har til formål at måle utætheder internt i pumpen.
Hvis pumpen betjenes fra et motordrev eller en frekvensomformer, kræves der særlige
forholdsregler.
Det høje elektriske støjniveau kan forvrænge elektriske aflæsninger og i forlængelse heraf bringe
funktionaliteten i fare. For at undgå elektrisk støj følg bedste praksis og producentens EMC-
overensstemmelsesanbefalinger, når der installeres frekvensomformere. Brug afskærmede kabler
og 50 cm adskillelse mellem strøm- og signalkabler. Kontroller, at kablerne også er adskilt fra
hinanden i skabene.
Tabel 5. Kapacitet for CA 441
Indgang Område
ABS-tilstand 0 - 220 kohm
Xylem-tilstand 0 - 10 kohm
If one module of CA 441 is used for all pumps, Sensor 1 = Pump 1, Sensor 2 = Pump 2 etc. In case
of one CA 441 module for each pump, follow the table 6 below.
Tabel 6. Configuration of the analogue input on CA 441 ID 1-4
# Dir. Signal
6 Sensor 1
←
7 Ref 1*
←
8 GND
←
9 Sensor 2
←
10 Ref 2*
←
11 GND
←
12 Sensor 3
←
13 Ref 3*
←
14 GND
←
15 Sensor 4
←
16 Ref 4*
←
17 GND
←
* Ref is the negative reference point - it shall be connected to ground directly,
or at pump if problems with 50 Hz / 60 Hz interference signal.

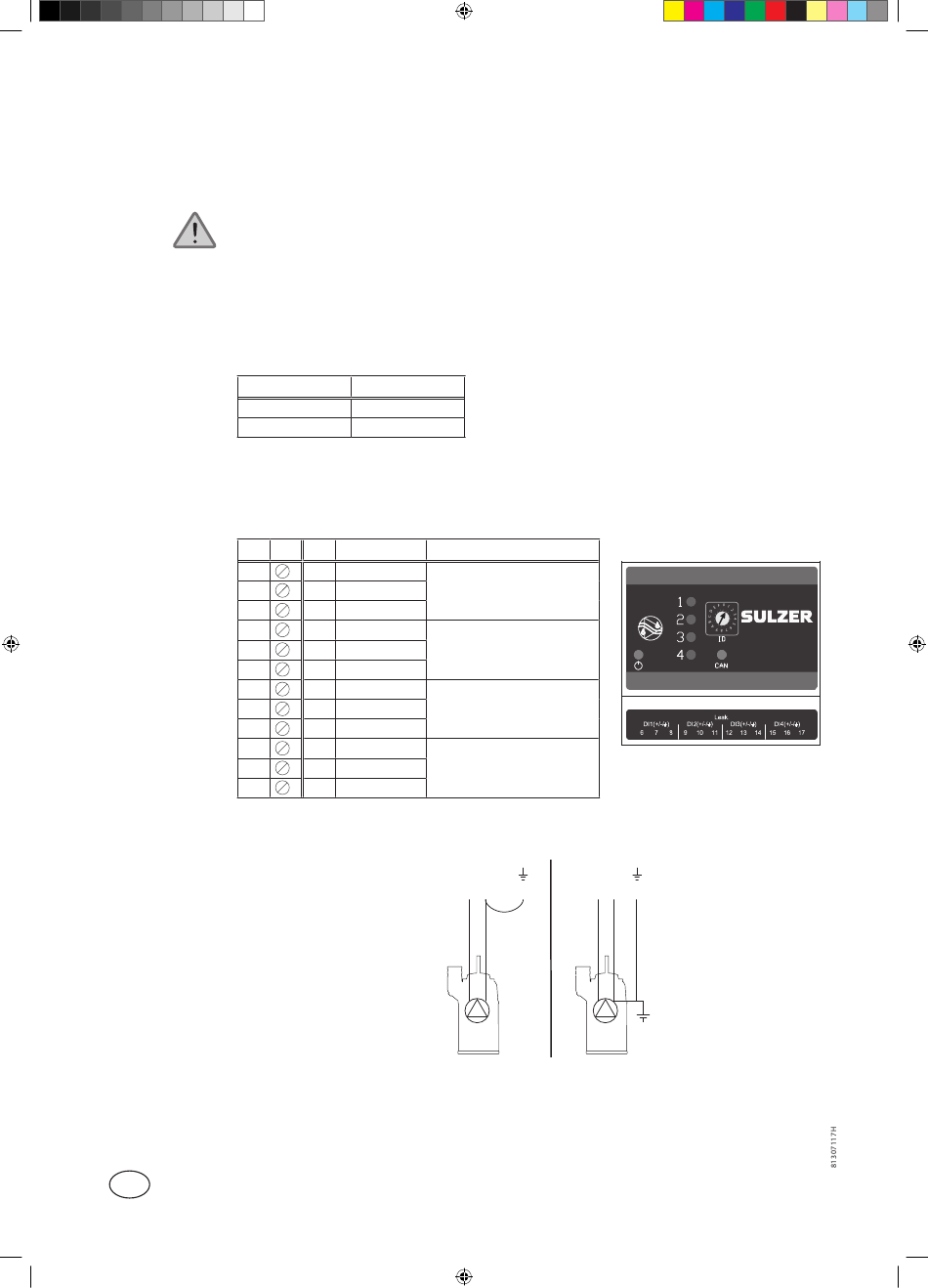

Figur 4 Tilslutning af lækagesensor
Description
Leakage sensor 1:
Oil chamber
Leakage sensor 2:
Connect chamber
Leakage sensor 3:
Motor housing
Leakage sensor 4:
Not used
CA 441
+ - +
6 7 8 6
