1.5.1 CA 441
PT
Book_81307110_CA44x.indb 68 Book_81307110_CA44x.indb 68
As unidades
O produto é usado para medir a quantidade de umidade infiltrada em áreas secas das bombas
Se a bomba é operada a partir de uma transmissão do motor ou conversor de frequência,
são necessárias precauções especiais.
O nível alto de ruído elétrico pode alterar as leituras elétricas e, desse modo, comprometer a
funcionalidade. Para evitar o ruído elétrico conduzido, sigas as melhores práticas e as recomen-
dações de conformidade eletromagnética do fabricante durante a instalação de conversores de
frequência. Use cabos protegidos e um espaçamento de 50 cm entre os cabos de alimentação e
sinal. Assegure-se de que os cabos também estão separados uns dos outros nos armários.
Tabela 5. Valores nominais do CA 441
Entrada Range
Modo ABS 0 - 220 kohm
Modo Xylem 0 - 10 kohm
If one module of CA 441 is used for all pumps, Sensor 1 = Pump 1, Sensor 2 = Pump 2 etc. In case
of one CA 441 module for each pump, follow the table 6 below.
Tabela 6. Configuration of the analogue input on CA 441 ID 1-4
# Dir. Signal
6 Sensor 1
←
7 Ref 1*
←
8 GND
←
9 Sensor 2
←
10 Ref 2*
←
11 GND
←
12 Sensor 3
←
13 Ref 3*
←
14 GND
←
15 Sensor 4
←
16 Ref 4*
←
17 GND
←
* Ref is the negative reference point - it shall be connected to ground directly,
or at pump if problems with 50 Hz / 60 Hz interference signal.
CA 441
+ -
6 7 8

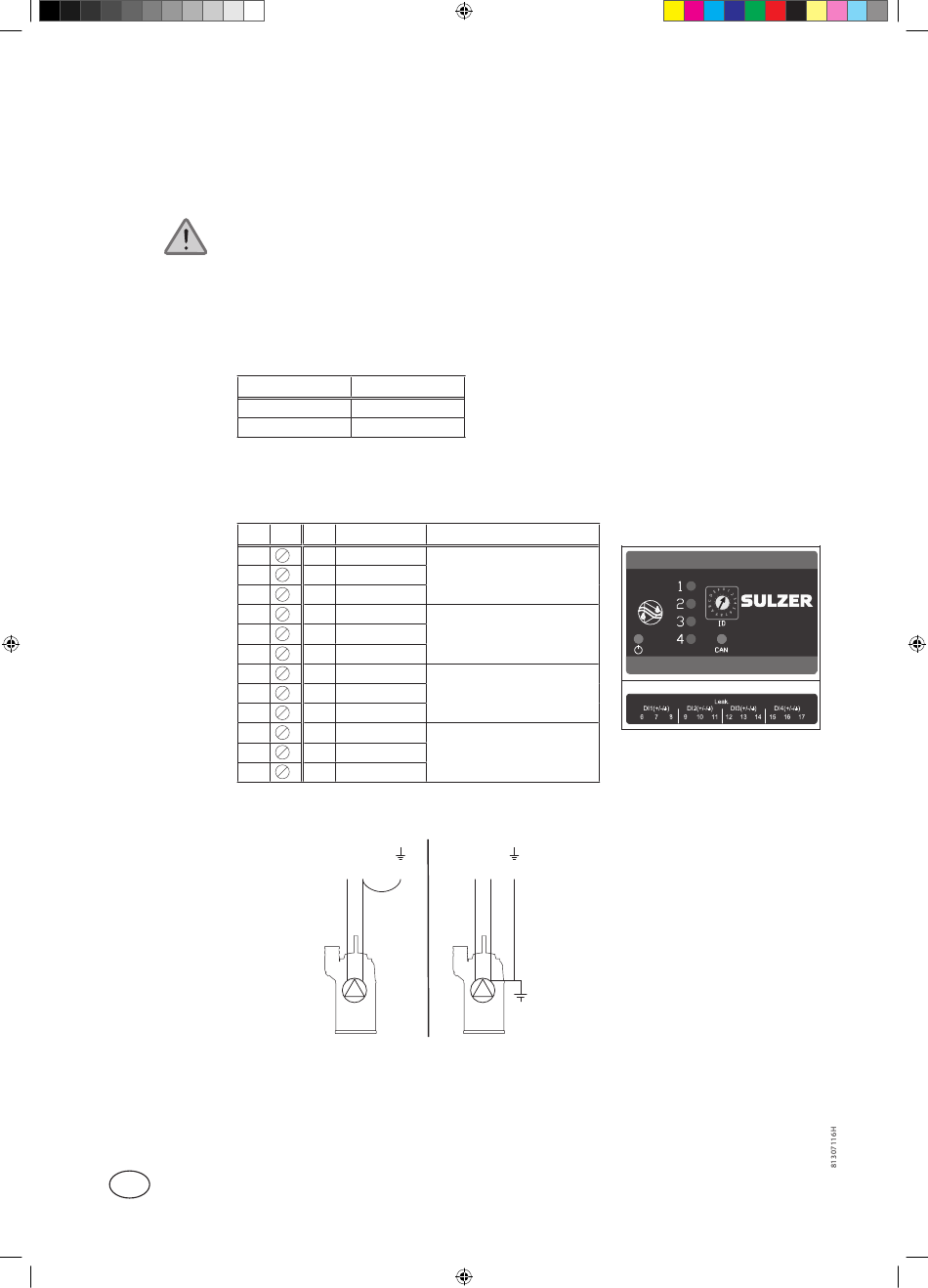

Figura 4 Conexão do sensor de umidade
Description
Leakage sensor 1:
Oil chamber
Leakage sensor 2:
Connect chamber
Leakage sensor 3:
Motor housing
Leakage sensor 4:
Not used
+ -
6 7 8
