Befestigung
1. Die auf Seite "Standortanforderungen" auf Seite 20
ausführen.
2. Darauf achten, dass die Wand und die Montageteile
stabil genug sind, um das Gewicht des Systems
(siehe Systemgewichte Seite 69), des Spritz-
materials und der Schläuche zu tragen und
die Beanspruchung während des Betriebs zu
verkraften.

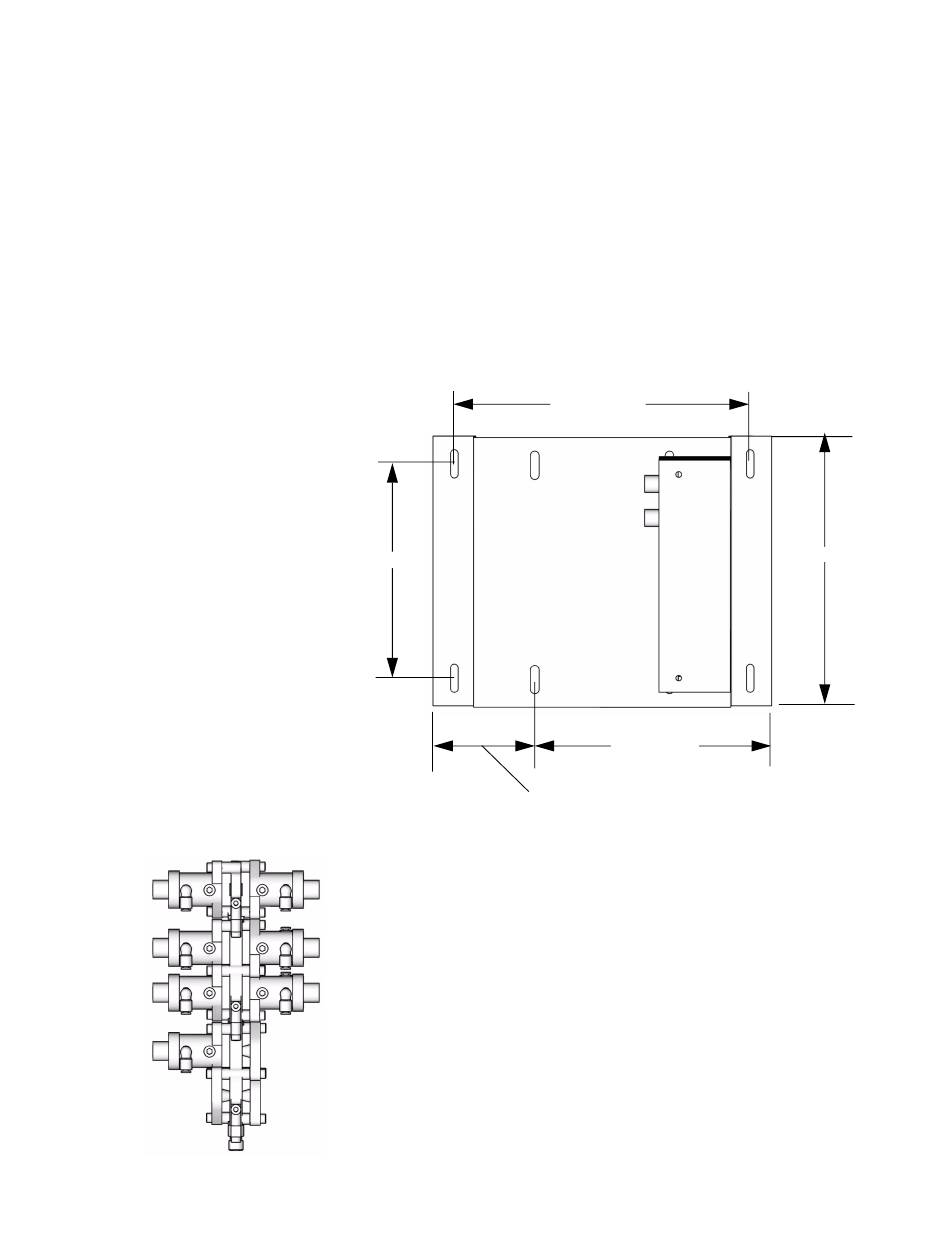

Abmessungen
Farbwechselventilblock
(Niederdruck gezeigt)
22
3. Die Montagelöcher in der geeigneten Bedienungs-
höhe und an der Stelle an der Wand markieren,
wo das System gut für die Wartung zugänglich ist.
Dabei das System als Schablone verwenden.
A
BB
4. Die Montagelöcher in die Wand bohren. Bei Bedarf
Befestigungsanker verwenden.
5. Das Gerät sicher verschrauben.
Tiefe:
138,9 mm
191,8 mm
90,9 mm
Zur Montage von Niederdruck-Farbwechselventilblöcken
siehe Anleitung 307731 und 307941.
Zur Montage von Hochdruck-Farbwechselventilblöcken
siehe Anleitung 308291 und 308977.
. 12.
Farbwechselmodul
273,1 mm
211,3 mm
Standortanforderungen
241,3 mm
311257A
