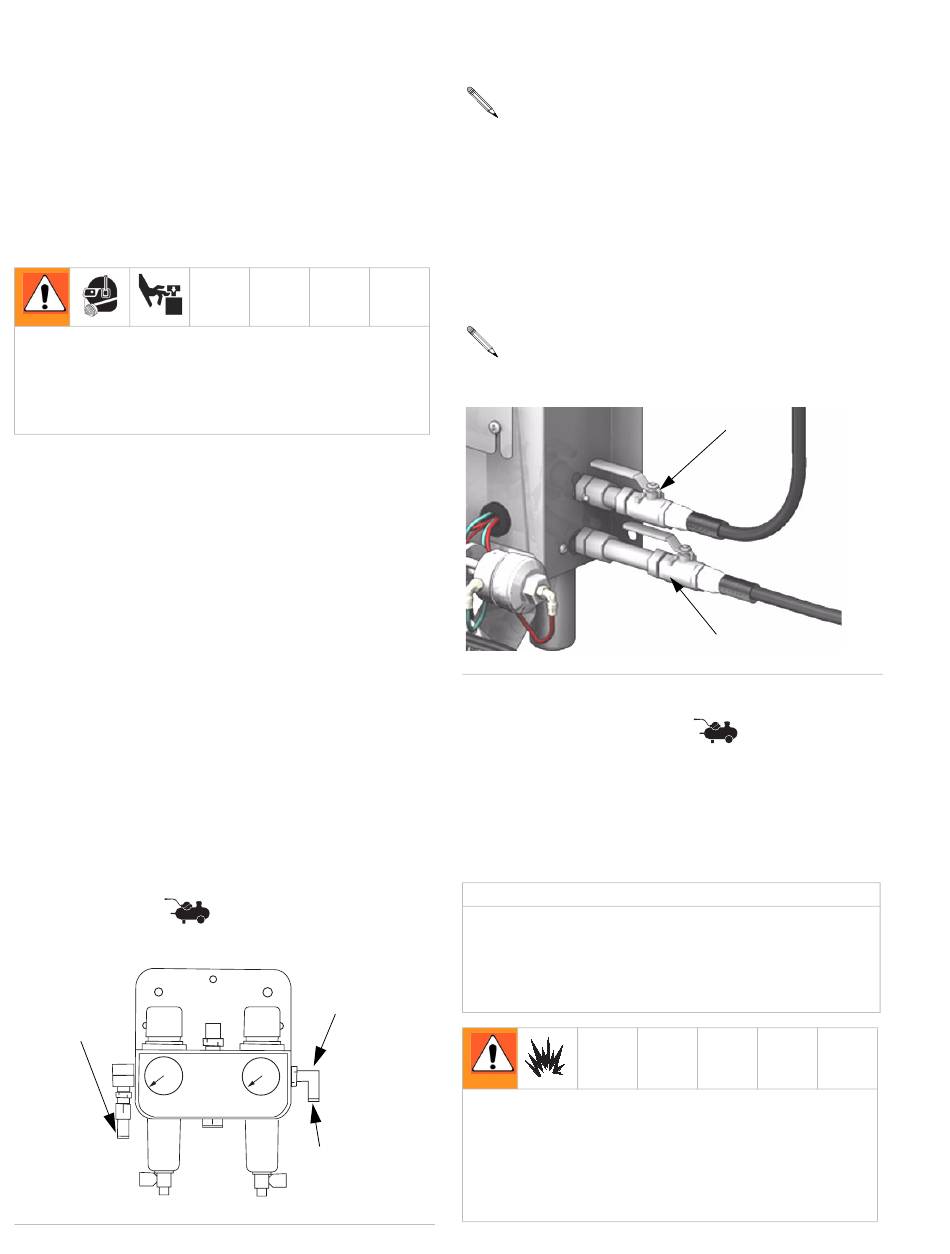

Druckluftversorgungs-
Anschlüsse
Notwendig
Druckluftzufuhr: 517-700 kPa (5,2-7 bar).
•
Luftschläuche: Geerdete, für das System
•
korrekt dimensionierte Schläuche verwenden.
•
Druckluftanschluss erforderlich
Eingeschlossene Druckluft kann dazu führen, dass
Pumpen oder Dosierventile unerwartet betätigt werden
und schwere Verletzungen durch Spritzen oder
bewegte Teile verursachen. Absperrventile mit
Entlastungsbohrung verwenden.
Luftregler und Absperrventil mit
•
Entlastungsbohrung: In allen Leitungen an
Materialzufuhrgeräten einsetzen. Vor allen
druckluftbetriebenen Zubehörgeräten ein
zusätzliches Absperrventil zum Absperren
bei der Wartung einsetzen.
Empfohlen
Luftfilter: Filter mit 10 Mikron oder besser,
•
um Öl und Wasser aus der Druckluftversorgung
auszufiltern und Verunreinigung durch Farbe
sowie zugesetzte Magnetventile zu verhindern.
Siehe A
. 13.
BB
Druckluftversorgungs-Leitungen
anschließen
1. Alle Druckluft- und Materialleitungs-Anschlüsse
des ProMix Systems anziehen, da sich diese beim
Versand gelockert haben können. Siehe A
"Typische Installation des RoboMix II Mischblocks"
auf Seite 18.
2. Absperrventil mit Entlastungsbohrung (L) im
Luftfiltereinlass
Mischblock installieren. A
Ausblasluft
A
. 13
BB
24
. 7,
BB
nur am wandmontierten
. 14.
BB
Durchfluss-
regler
Mischblock-
Steuerluft
und Regler-
Steuerluft
Verwenden Sie separate Druckluftversorgungs-
Leitungen für die folgenden beiden Anschlüsse (X
und L), um eine Verunreinigung der Spülluftleitung
(X) durch Material zu verhindern, falls das
Luftspülungsventil und ein Rückschlagventil
ausfallen sollten.
3. Saubere Druckluftversorgungs-Leitung an das
Absperrventil (L) anschließen. Diese Leitung
liefert die Druckluft zum Betrieb von Pistole,
Magnetventilen und Dosierventilen.
Siehe "Technische Daten" auf Seite 69 für
zusätzliche Informationen zu Druckluftversorgung
und -verbrauch.
A
. 14
BB
4. Absperrventil mit Entlastungsbohrung (X) im
Luftspülungsventil-Einlass
wandmontierten Mischblock installieren. A
5. Druckluftversorgungs-Leitung an das Absperrventil
(X) zur Luftversorgung für Lösungsmittel- und
Luftspülungssequenz anschließen. Saubere,
trockene Druckluftversorgung verwenden
(Filter/Trockner wie erforderlich installieren).
VORSICHT
Bei gleichzeitigem Betrieb mehrerer Spritzpistolen
funktioniert der ProMix Topfzeit-Timer nicht richtig.
Um Aushärten von gemischtem Material im Gerät
zum verhindern, ist die Topfzeit mit anderen Mitteln
sorgfältig zu überwachen.
Wenn eine elektrostatische PRO
verwendet wird, muss ein Absperrventil in der
Pistolenluftleitung installiert werden. Wenden Sie
sich für Informationen zu Luftabsperrventilen für
elektrostatische Anwendungen an Ihren Graco-
Händler.
Standortanforderungen
X
L
am
. 14.
BB
™
Pistole von Graco
311257A
