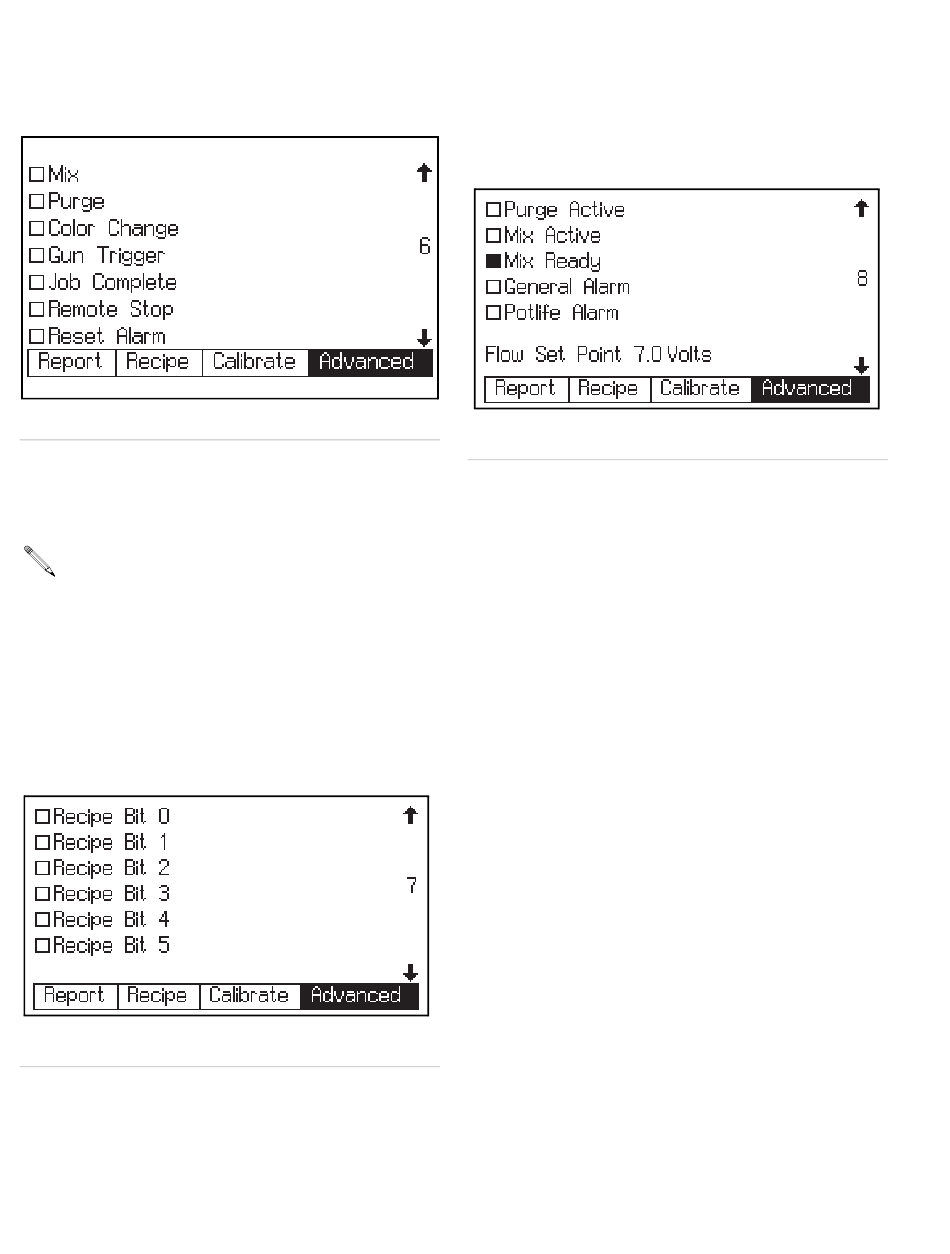

Erweiterter Bildschirm 6
A
. 49: Systemvorbereitungs-Modus -
BB
Erweiterter Bildschirm 6
Wenn das Feld schattiert ist, ist der Eingang aktiv,
andernfalls ist er aus.
Wenn der Ein-/Ausgang nicht funktionsfähig ist, die
Kommunikationseinstellung auf dem erweiterten
Bildschirm 4 überprüfen, die auf diskret eingestellt
sein muss. Wenn Modbus/TCP eingestellt ist,
wartet das System auf Netzwerkbefehle.
Erweiterter Bildschirm 7
Wenn das Feld schattiert ist, ist die Eingangsrezeptur
aktiv.
A
. 50: Systemvorbereitungs-Modus -
BB
Erweiterter Bildschirm 7
52
Schritte beim Farbwechsel mit ProMix Auto
Erweiterter Bildschirm 8
Wenn das Feld schattiert ist, ist der Ausgang aktiv,
andernfalls ist er aus.
A
. 51: Systemvorbereitungs-Modus -
BB
Erweiterter Bildschirm 8
311257A
