Mischblock
A
. 2
BB
Pistolenabzugssignal
Das von der Pistole ausgelöste Eingangssignal meldet
der ProMix Steuerung, wann die Pistole abgezogen
wird. Der Schalter stellt zusammen mit dem Volumen-
zähler sicher, dass die Systemkomponenten einwand-
frei funktionieren.
Das von der Pistole ausgelöste Eingangssignal
bestimmt den Zeitpunkt der Durchflussregelung.
Es bestimmt auch, wann die Volumenzähler den
Durchfluss prüfen und wann sie stillstehen sollen,
während sie zur Mischverhältnisgenauigkeit beitragen.
Erkennt die ProMix Steuerung anhand eines Signals,
dass die Pistole betätigt wird, jedoch kein Material durch
den Volumenzähler fließt, tritt nach 40 Sekunden
ein Dosiszeit-Alarm (Seite 62) auf und das System
schaltet ab.
311257A
L
N
G
P
B
Leerlaufzeit-Warnung
Die Warnung "System im Leerlauf" tritt auf, wenn
ProMix auf Mischen eingestellt ist und 2 Minuten
ohne Impuls eines Volumenzählers vergangen sind.
Durchflussraten-Toleranzangabe
Wenn die Durchflussrate über oder unter dem Toleranz-
wert liegt, wird das auf der EasyKey-Anzeige darge-
stellt, und der Ausgang für "allgemeinen Alarm" wird
aktiviert (diskret oder Modbus). Das System kann durch
Prüfung des Signals "Mischen aktiv" den Unterschied
zwischen einem Durchflussraten- Toleranzalarm und
einem anderen Alarm erkennen.
Aus = Alarm
An = Warnung
Das Prozesssteuergerät kann dann entscheiden,
was hinsichtlich der Durchflussraten-Toleranzangabe
unternommen werden soll.

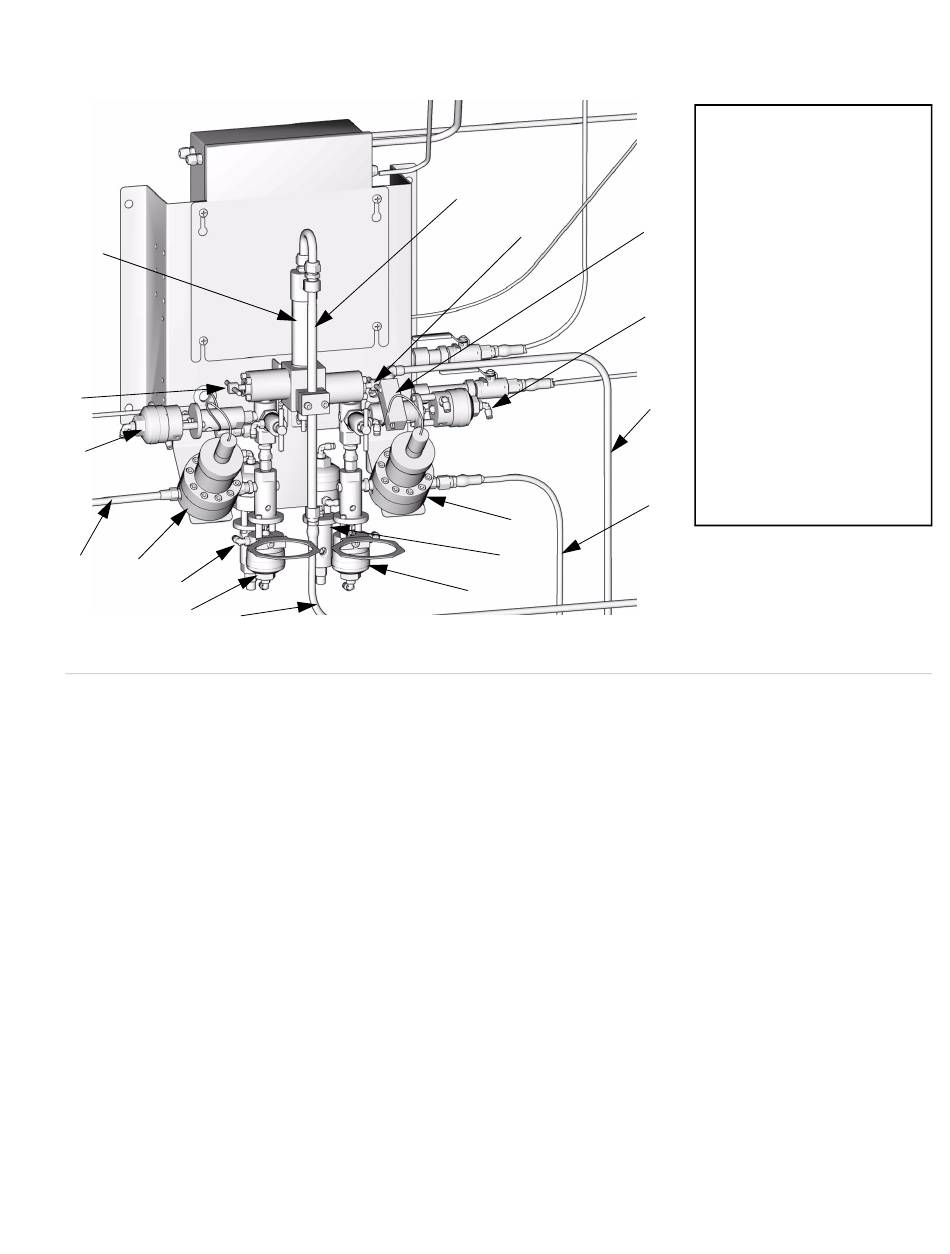

A Abfüllventil A
B Abfüllventil B
C Volumenzähler A
D Zufuhrleitung
Komponente A
E Entlüftungsventil
R
F Absperrventil A
G Volumenzähler B
H Zufuhrleitung
Komponente B
J
J Lösungsmittelspülventil
K Integrator
L Standmischer
M Materialzufuhr zur Pistole
Q
N Absperrventil B
O Ablassventil A
P Ablassventil B
Q Lösungsmittelleitung
R Lösungsmittel-
H
Durchflussschalter
Hinweis: Becher zur besseren
Sichtbarkeit entfernt.
