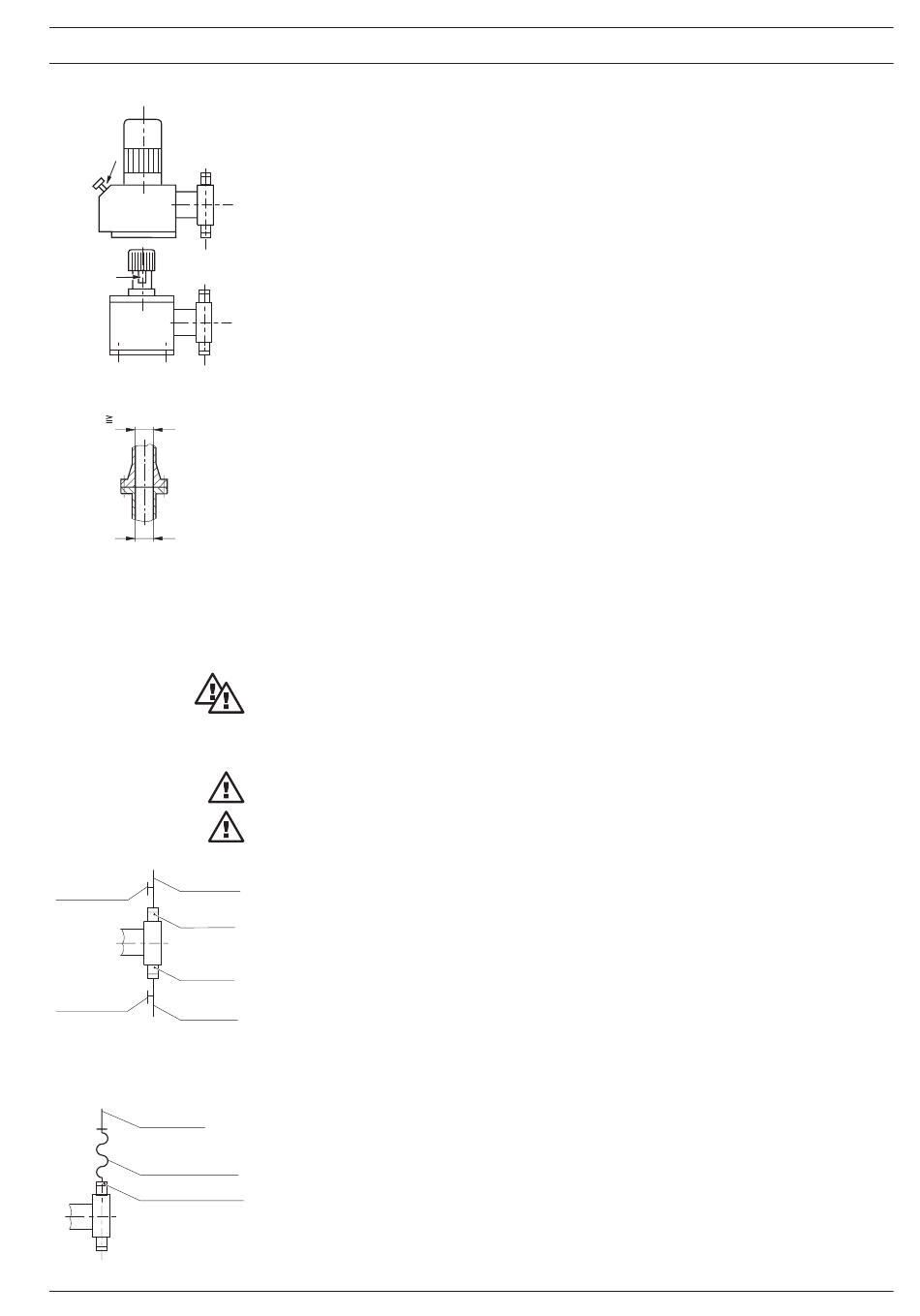

Die Pumpe so aufstellen, dass die Hublängenverstellung, die Anzeigeskala A, die
Ölstandsanzeige, die Öleinfüll- und Ölablassschrauben und die Ventile für die Wartung
gut zugänglich sind.
•
Nennweiten der Rohrleitungen und der eingebauten Armaturen gleich groß oder größer
als die Nennweiten der Pumpenventile (Saug- und Druckventil) auslegen.
4
Installieren, hydraulisch
WARNUNG
•
Nur EX-Pumpe: Unbedingt Kap. 9 beachten!
ACHTUNG
•
Dosierventile, Druckhalteventile, Überströmventile, Fußventile aber auch die Ventile der
Fördereinheiten sind keine absolut dicht schließenden Absperrelemente!
•
Beachten Sie bei der Installation die entsprechenden nationalen Vorschriften!
•
Zur Überprüfung der Druckverhältnisse im Rohrleitungssystem ist es empfehlenswert,
in der Nähe des Saug- und Druckstutzens Anschlussmöglichkeiten für Manometer vor-
zusehen.
•
Rohrleitungen so an die Pumpe anschließen, dass keinerlei Kräfte auf die Pumpe wirken,
wie z.B. Versatz, Gewicht oder Dehnung der Leitung. Stahl-/Edelstahlrohrleitungen nur
über ein flexibles Leitungsstück an Kunststoffpumpenkörper anschließen.
