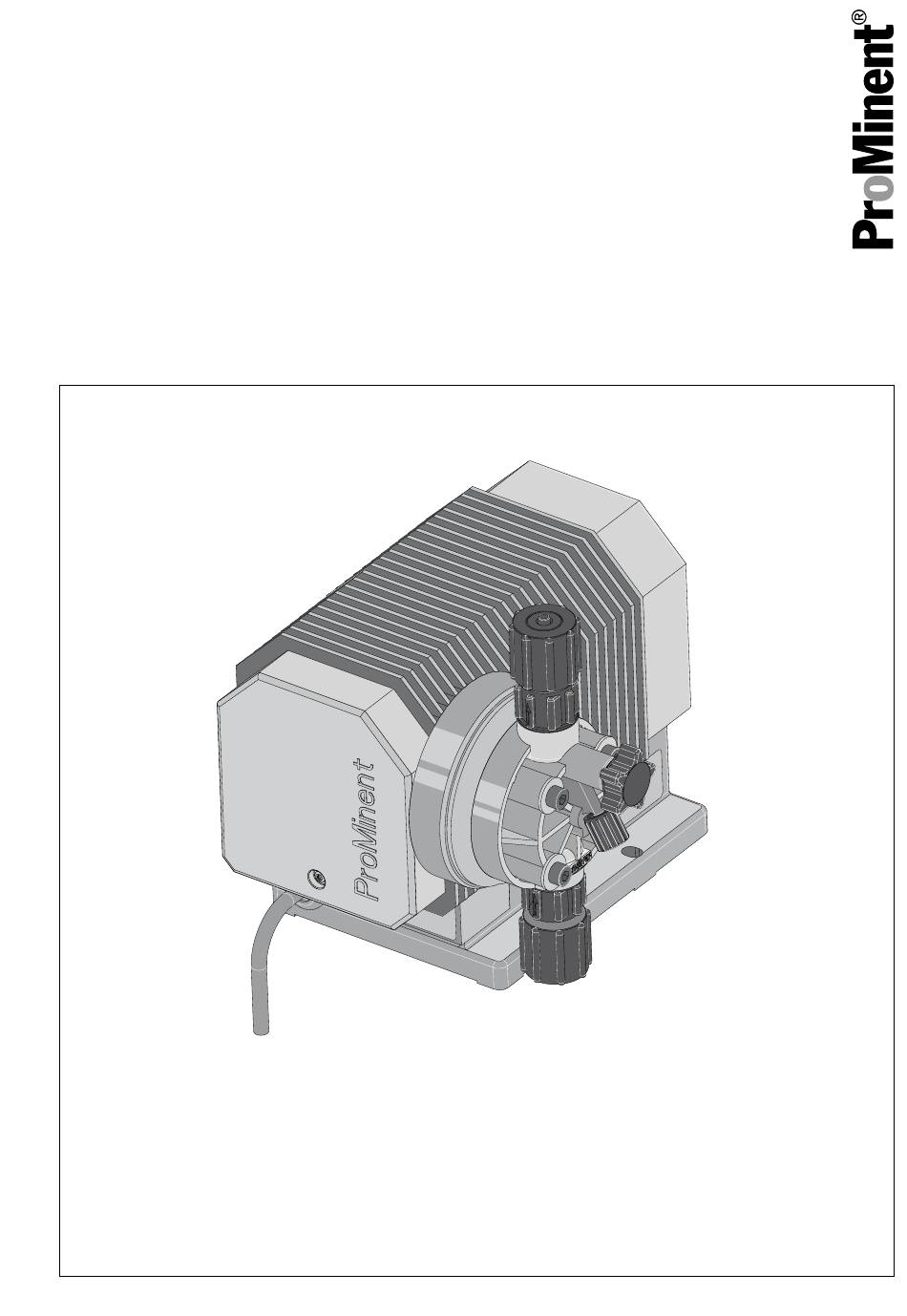

Betriebsanleitung Motor-Membrandosierpumpe alpha ALPc Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen. Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber. Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar. Teile-Nr. 986420 Originalbetriebsanleitung (2006/42/EG) BA ALP 015 08/18 DE...
Ergänzende Anweisungen Ergänzende Anweisungen Eine Info gibt wichtige Hinweise für das richtige Funktionieren des Geräts oder soll Ihre Arbeit erleichtern. Abb. 1: Bitte lesen! Lesen Sie bitte die folgenden, ergänzenden Sicherheitshinweise Anweisungen durch! Falls Sie sie kennen, Sicherheitshinweise mit Piktogrammen gekenn‐ haben Sie einen größeren Nutzen von der zeichnet - siehe Sicherheitskapitel.
PPB PP/PP/FPM-B NPE Acrylglas/PVC//EPDM NPB Acrylglas/PVC/FPM PVT PVDF/PVDF/PTFE Werkstoff Dichtungen 2 ohne Ventilfeder, mit Entlüftung 3 mit 2 Ventilfedern (ca. 0,1 bar, Werkstoff 1.4571), mit Entlüftung Hydraulischer Anschluss 0 Standardanschluss gemäß technischer Daten Ausführung 0 mit ProMinent-Logo M modifiziert Elektrischer Anschluss...
Seite 6
Identcode Baureihe alpha , Version c A 230 V , 50/60 Hz, 2 m Europa B 230 V , 50/60 Hz, 2 m Schweiz C 230 V , 50/60 Hz, 2 m Australien D 115 V , 50/60 Hz, 2 m USA Zubehör ohne Zubehör mit Fuß- und Dosierventil, 2 m PVC-Saugleitung, 5 m PE-...
Seite 8
Warnung vor auto‐ Die allgemeinen Einschränkungen hin‐ matischem Anlauf. sichtlich Viskositätsgrenzen, Chemikalien‐ beständigkeit und Dichte beachten - siehe Warnung vor Hand‐ verletzungen. auch ProMinent ® Beständigkeitsliste im Produktkatalog oder unter www.promi‐ Warnung vor gefährli‐ nent.com ! cher elektrischer Alle anderen Verwendungen oder ein Spannung.
Seite 9
Fehler beheben Fachpersonal, Elekt‐ tungen und Schutzmaßnahmen belehrt wurde. rofachkraft, Unterwie‐ Kundendienst sene Person, Kun‐ dendienst Als Kundendienst gelten Servicetechniker, die von ProMinent oder ProMaqua für die Arbeiten Erläuterung zur Tabelle: an der Anlage nachweislich geschult und auto‐ risiert wurden. Fachpersonal...
Seite 10
Sicherheitskapitel Sicherheitshinweise WARNUNG! WARNUNG! Warnung vor gefährlichem Dosierme‐ dium Warnung vor Personen- und Sach‐ Falls ein gefährliches Dosiermedium schäden verwendet wurde: Es kann bei Arbeiten Die Pumpe kann zu pumpen beginnen, an der Pumpe oder Materialversagen sowie sie an Netzspannung liegt. oder Fehlbehandlung der Pupe an den hydraulischen Teilen austreten.
Seite 11
Maßnahmen ergeben sich aus dem nent-Beständigkeitsliste beim Aus‐ Inhalt des Sicherheitsdatenblatts. Da wählen des Dosiermediums aufgrund neuer Erkenntnisse, das beachten - siehe ProMinent Pro‐ Gefährdungspotenzial eines Stoffes duktkatalog oder auf unserer jederzeit neu bewertet werden kann, ist Homepage. das Sicherheitsdatenblatt regelmäßig zu überprüfen und bei Bedarf zu...
Seite 12
Den Dosierkopf darf der Kunde nur gemäß Kapitel "Reparatur" entfernen. Falls Dosiermedium austritt, zusätzlich die hyd‐ raulische Umgebung der Pumpe drucklos Das Gehäuse darf nur der ProMinent-Kunden‐ machen. Das Sicherheitsdatenblatt des Dosier‐ dienst entfernen. mediums beachten. Sobald die Pumpe arbeiten soll, müssen alle Schutzeinrichtungen ordnungsgemäß...
Seite 13
Sicherheitskapitel Schalldruckpegel Schalldruckpegel LpA < 70 dB nach EN ISO 20361 bei maximaler Hublänge, maximaler Hubfre‐ quenz, maximalem Gegendruck (Wasser)
Lagern, Transportieren und Auspacken Lagern, Transportieren und Auspacken VORSICHT! Sicherheitshinweise Gefahr von Sachschäden Durch unsachgemäßes Lagern oder WARNUNG! Transportieren kann das Gerät beschä‐ digt werden! Senden Sie die Dosierpumpen zur – Das Gerät nur gut verpackt lagern Reparatur nur in gereinigtem Zustand oder transportieren - am besten in und mit gespülter Fördereinheit ein - der Originalverpackung.
Funktionsbeschreibung Funktionsbeschreibung Antrieb Der Exzenter für die Hubbewegung wird in einer Exzenterscheibe geführt. Somit entfällt die bei Pumpen dieser Größenordnung übliche Rückholfeder – Saug- und Druckhub werden zwangsgeführt. Die Hublängeneinstellung kann über einen Rastschieber (9) in 10 %-Schritten von 100 % bis 0 verändert werden.
Montieren Montieren WARNUNG! Der Berühr- und Feuchtigkeitsschutz IP 23 gilt nur mit waagrechtem Pum‐ penfuß bei stehend montierter Pumpe. VORSICHT! Beim Montieren genügend Platz um die Pumpe herum lassen zum Bedienen, Warten, Reparieren und schnellen Netzstecker ziehen. Dosierleistung zu klein Vibrationen können die Ventile der För‐...
– Die Pumpe vom Netz trennen und rührten Werkstoffe beim Aus‐ gegen fahrlässiges Wiederein‐ wählen des Dosiermediums schalten sichern. beachten - siehe ProMinent Pro‐ – Vor allen Arbeiten die hydrauli‐ duktkatalog oder unter www.pro‐ schen Teile der Anlage drucklos minent.com.
Warnung vor umher spritzendem Sachschäden kommen. Dosiermedium – Nur Teile in Dosierpumpen ein‐ Falls die Leitungen unsachgemäß bauen, die von ProMinent geprüft installiert werden, können sie sich lösen und empfohlen sind. oder platzen. – Alle Schlauchleitungen mecha‐ nisch spannungsfrei und knickfrei Schlauchleitungen instal‐...
Seite 20
Installieren, hydraulisch VORSICHT! VORSICHT! Gefahr von platzenden Hydraulikteilen Gefährliche Dosiermedien könnten aus‐ treten Falls der maximal zulässige Betriebs‐ druck der Hydraulikteile überschritten Beim Entfernen der Dosierpumpe aus wird, können sie platzen. der Installation könnten gefährliche oder extrem aggressive Dosiermedien – Unbedingt den maximal zuläs‐...
Seite 21
Installieren, hydraulisch Schlauchleitungen installieren Die Schlauchenden gerade ablängen. Die Überwurfmutter (20) und den Die Leitungen so anordnen, dass im Klemmring (21) über den Schlauch (24) Bedarfsfall die Dosierpumpe und die Ä „Schlauchleitungen ziehen - siehe Fördereinheit seitlich entfernt werden installieren“ auf Seite 20 . können.
Installieren, hydraulisch 7.1.2 Installieren bei Dosierpumpen mit Entlüftung Sicherheitshinweise VORSICHT! – Es gelten zusätzlich alle Installa‐ tions- und Sicherheitshinweise der Dosierpumpen ohne Entlüftung. Installieren der Rückführungs-Leitung Zusätzlich zu der Saug- und Druckleitung wird eine Rückführungs-Leitung angeschlossen. Die Schlauchleitung auf die Rückfüh‐ rungs-Schlauchtülle aufstecken bzw.
Installieren, hydraulisch 7.1.3 Grundlegende Installations‐ hinweise Sicherheitshinweise VORSICHT! Gefahr von platzenden Hydraulikteilen Falls der maximal zulässige Betriebs‐ druck der Hydraulikteile überschritten wird, können sie platzen. – Niemals die Dosierpumpe gegen ein geschlossenes Absperrorgan arbeiten lassen. – Bei Dosierpumpen ohne integ‐ riertes Überströmventil: Ein Über‐...
Seite 24
Installieren, hydraulisch Legende für Hydraulikschema Symbol Erklärung Symbol Erklärung Dosierpumpe Fußventil mit Sieb Dosierventil Niveauschalter Mehrfunktionsventil Manometer...
Elektrisch installieren Elektrisch installieren WARNUNG! WARNUNG! Gefahr eines Stromschlags Gefahr eines Stromschlages Nur fachkundiges und autorisiertes Per‐ Im Inneren des Gehäuses der Pumpe sonal darf die Pumpe installieren. kann Netzspannung anliegen. – Falls das Gehäuse der Pumpe beschädigt wurde, muss sie sofort vom Netz getrennt werden.
– Die Beständigkeit der mediumbe‐ – Die Dosierpumpe nur mit rührten Werkstoffe beim Aus‐ geschlossener Abdeckhaube (1) wählen des Dosiermediums und eingeschraubter Sicherungs‐ beachten - siehe ProMinent ® schraube laufen lassen. Beständigkeitsliste im Produktka‐ talog oder unter www.prominent.com/de/ downloads .
Seite 27
In Betrieb nehmen Die Dosierpumpe in Betrieb nehmen Ä „Förderein‐ Die Fördereinheit füllen - heit füllen“ auf Seite 28 . Nach längerem Stillstand der – Die Pumpenanschlüsse und Verbin‐ Dosierpumpe kann keine absolut dungen auf Dichtigkeit prüfen. zuverlässige Dosierung garantiert werden, da das Dosiermedium in Das Saugventil und das Druckventil auf den Ventilen und an der Membran...
Seite 28
In Betrieb nehmen Fördereinheit füllen Bei Fördereinheit mit Entlüftung: Bei Fördereinheit ohne Entlüftung: Die Saug- und die Druckleitung an die Fördereinheit anschließen. Die Saugleitung an die Fördereinheit anschließen, aber noch nicht die Druck‐ Die Rückführungs-Leitung anschließen. leitung. Das Entlüftungsventil öffnen durch eine Falls vorhanden: Druckseitiges Absperr‐...
Seite 29
In Betrieb nehmen Anzugsdrehmomente Angabe Wert Einheit Anzugsdrehmomente für Schrauben: 4,5 ... 5,0 Nm Hublänge einstellen Die Abdeckhaube (1) abnehmen. Den Rastschieber (9) auf der Exzenter‐ scheibe zurückschieben. Die Exzenterscheibe (10) auf 100 % stellen. Den Rastschieber wieder einrasten. Die Abdeckhaube (1) wieder aufstecken und mit der Sicherungsschraube sichern.
Wartung Wartung WARNUNG! Vor einem Versenden der Pumpe unbedingt die Sicherheitshinweise und Angaben im Kapitel "Lagern, Transpor‐ tieren und Auspacken" beachten! VORSICHT! Warnung vor umher spritzendem Dosiermedium Durch Druck in der Fördereinheit und angrenzenden Anlagenteilen kann Dosiermedium beim Manipulieren oder Öffnen der hydraulischen Teile aus diesen heraus spritzen.
Seite 31
Wartung Standard-Fördereinheiten: Intervall Wartungsarbeit Personal Vierteljährlich* Die Dosiermembran auf Beschädigungen prüfen** - siehe Fachpersonal Reparieren. Den festen Sitz der hydraulischen Leitungen an der För‐ dereinheit überprüfen. Den festen Sitz von Druck- und Saugventil überprüfen. Die Dichtigkeit der gesamten Fördereinheit prüfen - Ä...
Seite 32
Wartung Fördereinheiten mit Entlüftungsventil: Intervall Wartungsarbeit Personal Vierteljährlich* Zusätzlich: Fachpersonal Den festen Sitz der Bypass-Leitung an der Fördereinheit überprüfen. Den festen Sitz des Entlüftungsventils überprüfen. Die Druck- und Bypass-Leitung auf Knickstellen untersu‐ chen. Die Funktion des Entlüftungsventils prüfen. * bei normaler Beanspruchung (ca. 30 % vom Dauerbetrieb). Bei starker Beanspruchung (z.
Dosiermedium beim Manipulieren oder Stromschlag führen. Öffnen der hydraulischen Teile aus diesen heraus spritzen. Deshalb dürfen Reparaturen im Inneren der Pumpe nur über eine ProMinent- – Die Pumpe vom Netz trennen und Niederlassung oder -Vertretung abge‐ gegen fahrlässiges Wiederein‐ wickelt werden, insbesondere folgende: schalten sichern.
Reparieren 11.2 Dosiermembran tauschen Abb. 8 Die Exzenterscheibe (10) auf „0“ stellen. Falls nötig, Schutzmaßnahmen ergreifen. Sicherheitsdatenblatt des Dosiermediums beachten. Die Anlage drucklos machen. Der Rastschieber (9) kann in Die Pumpe vom Netz trennen. dieser Stellung nicht eingerastet Die Fördereinheit entleeren (Die Förder‐ werden.
Seite 35
Reparieren Den Dosierkopf (6) vom Motorträger (2) Pumpentypen 1001, 1002, 1004, 1008, 0707, vollständig abziehen 0417: (Membran OHNE Löcher, Gewinde‐ stange ohne Sechskantmutter) P_ALP_0013_SW Abb. 9 P_ALP_0014_SW Abb. 10 Die Membran (15) durch eine Linksdre‐ hung lösen - falls nötig, eine Zange benutzen.
Seite 36
Reparieren Abb. 11 Den Dosierkopf (2) mit den Schrauben (1) auf die Membran (3) und die Kopf‐ Die Sechskantmutter (Pfeil) vor dem scheibe (4) aufstecken - der Saugan‐ Pleuel mit einem Gabelschlüssel (SW 8) schluss muss in der späteren Einbau‐ ca.
Seite 37
Reparieren Arbeiten abschließen Bei den PP-Typen mit Entlüftung: Die VORSICHT! Abdeckblende der Fördereinheit in den Es darf kein Spalt zwischen der Dosierkopf einrasten lassen, dann den Membrane und der Auflage‐ Kreuzgriff des Entlüftungsventils in den fläche der Gewindestange Dosierkopf hineindrücken. sichtbar sein.
Reparieren Anzugsdrehmomente Angabe Wert Einheit Anzugsdrehmomente für Schrauben: 4,5 ... 5,0 Nm 11.3 Kompletten Dosierkopf austauschen Bei Lieferung ist das Entlüftungs‐ – ventil geöffnet. Nach dem Ansaugen und Ent‐ – lüften muss das Entlüftungsventil (5) nachgezogen werden. Das Saug- und das Druckventil auf –...
Funktionsstörungen beheben Funktionsstörungen beheben Sicherheitshinweise WARNUNG! WARNUNG! Finger können gequetscht werden – Die Hublänge nur bei abgeschal‐ Warnung vor gefährlichem oder unbe‐ teter Pumpe verstellen. kanntem Dosiermedium – Die Dosierpumpe nur mit Falls ein gefährliches oder unbe‐ geschlossener Abdeckhaube (1) kanntes Dosiermedium verwendet und eingeschraubter Sicherungs‐...
Funktionsstörungen beheben 12.1 Fehler und Behebung Fehlerbeschrei‐ Ursache Abhilfe Personal bung Pumpe saugt trotz Geringe kristalline Abla‐ Saugschlauch aus dem Vorratsbe‐ Fachper‐ voller Hubbewe‐ gerungen auf dem hälter nehmen und die Förderein‐ sonal gung und Entlüften Kugelsitz durch Aus‐ heit gründlich ausspülen. nicht an.
Außer Betrieb nehmen und Entsorgen Außer Betrieb nehmen und Entsorgen 13.1 Außer Betrieb nehmen WARNUNG! Außer Betrieb nehmen Warnung vor gefährlichem Dosierme‐ dium WARNUNG! Falls ein gefährliches Dosiermedium Gefahr durch Chemikalienreste verwendet wurde: Es kann bei Arbeiten an der Pumpe oder Materialversagen In der Fördereinheit und am Gehäuse oder Fehlbehandlung der Pupe an den befinden sich nach dem Betrieb norma‐...
Außer Betrieb nehmen und Entsorgen Hinweis auf Sammelsystem EU Gefahr von Schäden am Gerät Bei einem vorübergehenden außer Betrieb nehmen die entsprechenden Angaben beachten - siehe Kap. "Lagern, Transportieren und Auspa‐ cken". Die Pumpe vom Netz trennen. Die Druckleitung druckentlasten. Die Fördereinheit entleeren, indem Sie die Pumpe auf den Kopf stellen und das Dosiermedium herauslaufen lassen.
Technische Daten Technische Daten Leistungsdaten alpha Version c Mindest-För‐ Mindest-För‐ Hub‐ Anschl Saug‐ Ansau Max. Max. derleistung derleistung fre‐ uss‐ höhe* ghöhe* Zuläs‐ Zuläs‐ quenz größe siger siger bei maxi‐ bei mittlerem Anlauf‐ Vor‐ malem Gegendruck äÆ x druck druck Gegendruck iÆ...
Seite 45
Technische Daten Bei den Typen 1001, 1002 und 1004 kann die Förderleistung bei Hublänge 20 % und Gegendruck > 4 bar gegen null gehen. Genauigkeiten Angabe Wert Einheit Leistungsbandbreite der Baureihe -10 ... +10 % * Reproduzierbarkeit ±2 % ** - bei max.
Seite 46
Technische Daten Werkstoffangaben Ausführung Dosierkopf Saug-/ Druckan‐ Dichtungen Ventilkugeln schluss Polypropylen Polypropylen EPDM Keramik Polypropylen Polypropylen FPM-B Keramik Acrylglas EPDM Keramik Acrylglas FPM-B Keramik PVDF PVDF PTFE Keramik Dosiermembrane mit PTFE-Auflage. FPM = Fluorkautschuk. Elektrische Daten Thermosicherung Tab. 1: El. Anschluss „A“, „B“, „C“ 230 VAC Der Antriebsmotor ist mit einer Thermosiche‐...
Seite 47
Technische Daten Temperatur Pumpe, kpl. Angabe Wert Einheit Lager- und Transporttemperatur: -20 ... +60 °C Umgebungstemperatur bei Funktion (Antrieb u. Steue‐ -10 ... +45 °C rung): Temperatur Fördereinheit, langzeitig* Angabe Wert Einheit Temperatur Fördereinheit -10 ... +35 °C * langzeitig bei max. Betriebsdruck, abhängig von der Umgebungstemperatur und der Temperatur des Dosiermediums Schutzart Berührungs- und Feuchtigkeitsschutz:...
Planungsunterlagen Planungsunterlagen Planungsunterlagen wie Maßblätter, Bestelldaten (Explosionszeichnungen), Leistungsdiagramme, … finden Sie in der passenden Online-Version zu dieser Betriebsanleitung auf unserer Homepage. Verwenden Sie bei der Suche auf der Homepage einfach die 6-stellige Bestell-Nr. dieser Betriebsanleitung – sie ist auf dem Titelblatt unten links. Über die Drucknummer (wie „BA G 059 04/15 DE“...
0230 1001650 1001658 1001719 1001727 1023113 Ersatzmembranen alpha c Bestell-Nr. 1001, 1002, 1004, 1008 1000247 0707, 0417 1000249 0230 1000250 Weitere Fundstellen Weitere Informationen zu Ersatzteilen, Zubehör und Optionen befinden sich in: dem Identcode dem ProMinent ® Produktkatalog unter www.prominent.com...
Anhang I, Nr. 1.5.1 der Maschinenrichtlinie (2006/42/EG) einge‐ halten EMV-Richtlinie (2014/30/EU) Angewandte harmonisierte EN ISO 12100:2010 Normen insbesondere: EN 809:1998 + A1:2009 + AC:2010 EN 61010-1:2010 EN 61000-6-2:2005 + AC:2005 EN 61000-6-3:2007 + A1:2011 + AC:2012 Datum: 20.04.2016 Die Konformitätserklärung finden Sie als Download unter www.prominent.com.
