Hydraulisches Zubehör
Typ DHV-RM 1-10 bar
Schutzkappe
Druckeinstellschraube
Kontermutter
Abb. 35
Seite 26

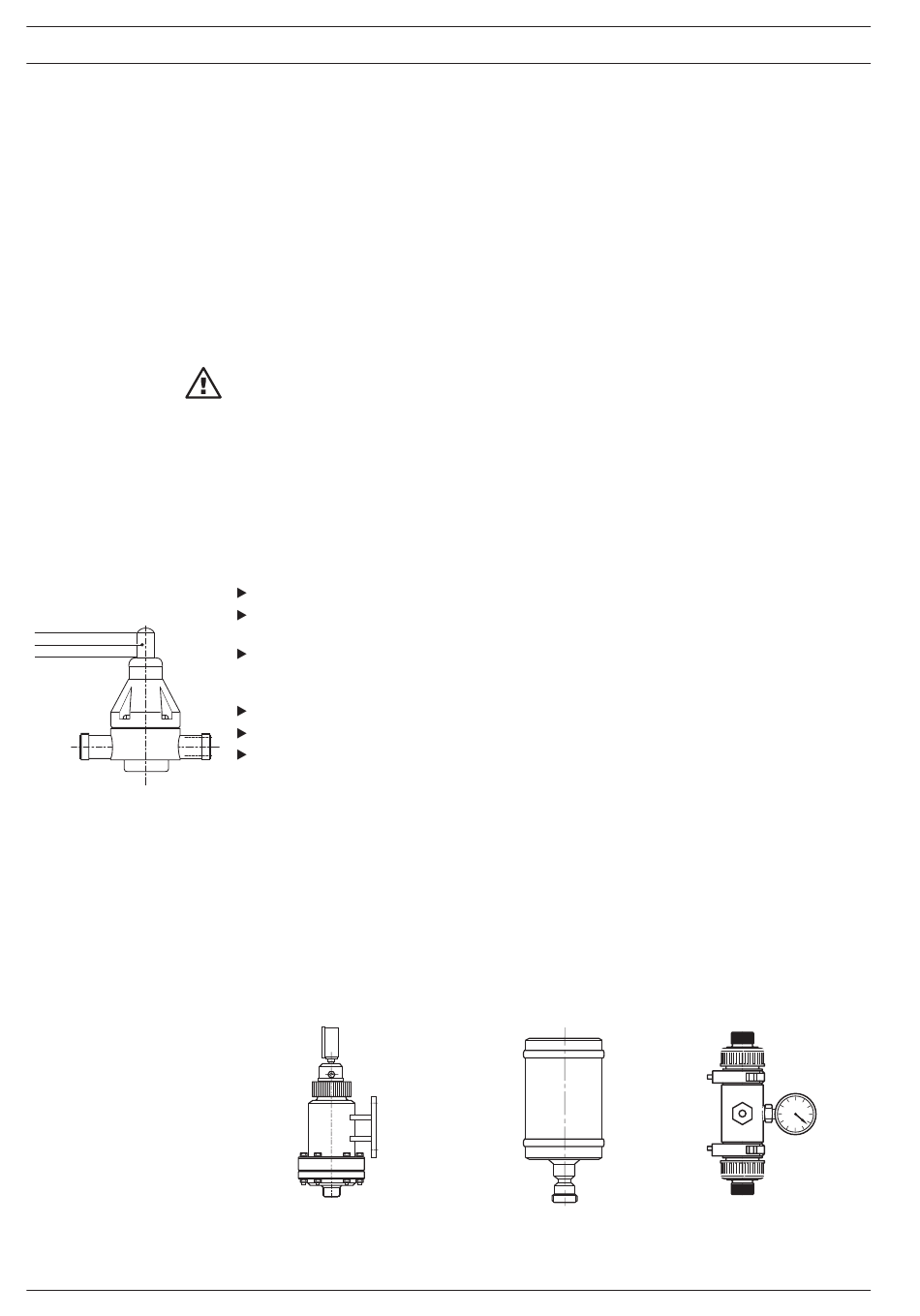

10.2 Druckhalte-/Überströmventil
®
ProMinent
DHV-DL (DHV-S, DHV-S-DL, DHV-SR, DHV-RM)
Druckhalte-/Überströmventile für Montage in Dosierleitung:
•
Einstellbares Druckhalteventil für die Montage in Dosierleitungen
•
Einsatz zur Erzeugung eines konstanten Gegendruckes
für genaue Förderung bei Dosierung mit freiem Auslauf,
bei Vordruck auf der Saugseite,
bei schwankendem Gegendruck oder ins Vakuum
•
Ebenso Einsatz als Sicherheitsüberströmventil
•
Bei Einsatz als Druckhalteventil zur Vermeidung von Resonanzschwingungen:
Montage am Ende der Dosierleitung oder Einstelldruck/Leitungsdruckverlust einstellen
ACHTUNG
Druckhalte-/Überströmventile sind keine absolut dicht schließenden Absperrelemente.
Die Baureihe DHV-S, DHV-S-DL ist in Verbindung mit Pulsationsdämpfern nur bei freiem Aus-
lauf und kurzer Dosierleitung zu verwenden.
Die Baureihe DHV-SR/RM ist rückdruckwirkungsfrei und damit besonders geeignet für den
Einsatz bei schwankendem Gegendruck am Rohrleitungsausgang und für den Einsatz in Verbin-
dung mit Pulsationsdämpfer bzw. langen Leitungen. Die Montage der DHV-SR/RM-Baureihe ist
an beliebiger Stelle der Dosierleitung möglich.
Installations- und Einstellhinweise
Schutzkappe abziehen
Vor Inbetriebnahme der Pumpe:
Druckeinstellschraube zur Druckentlastung herausdrehen, bis leichtgängig
Während des Betriebes der Pumpe:
Gewünschten Betriebsdruck durch Hineindrehen der Druckeinstellschraube erzeugen;
Einstelldruck am in der Rohrleitung installierten Manometer ablesen
Druckeinstellschraube sichern:
Kontermutter anziehen
Bei gewünschter Druckentlastung Kontermutter lösen und Druckeinstellschraube heraus-
drehen, bis leichtgängig
10.3 Pulsationsdämpfer
Pulsationsdämpfer werden häufig in Verbindung mit oszillierenden Verdrängerpumpen eingesetzt.
Ihr Einsatz ist erforderlich,
•
wenn z.B. aus verfahrenstechnischen Gründen ein pulsationsarmer Förderstrom gewünscht
wird bzw.
•
wenn in Abhängigkeit von der Rohrleitungssituation beim Betrieb oszillierender Verdränger-
pumpen unzulässig hohe Druckspitzen abgebaut werden müssen oder der Druckverlust ver-
mindert werden muss; das hat zur Folge, dass Pulsationsdämpfer sowohl auf der Saugseite
als auch auf der Druckseite eingesetzt werden.
Membranpulsationsdämpfer
(Blasenspeicher)
Abb. 36
Windkessel
Inline-Dämpfer
