5
Installieren, elektrisch
WARNUNG
•
Nur EX-Pumpe: Unbedingt Kap. 9 beachten!
5.1
Motor
ACHTUNG
•
Elektromotor nach den VDE-Vorschriften gemäß beigefügtem Schaltbild anschließen.
•
Übereinstimmung der Netzspannung und der Frequenz mit den auf dem Leistungs-
schild des Motors angegebenen Werten überprüfen.
•
Zum Schutz des Motors vor Überlastung entsprechende Motorschutzeinrichtungen
vorsehen (z.B. Motorschutzschalter mit thermischem Überstromauslöser).
Sicherungen sind kein Motorschutz!
•
Angegebene Motor-Nennleistung gilt für max. 40°C Umgebungstemperatur und Auf-
stellungshöhen unter 1000 m über NN. Werden diese Werte überschritten, verringert
sich die Motorleistung (siehe VDE 0530).
•
Ungehinderte Kühlluftzufuhr gewährleisten!
•
Bei Aufstellung in Nassräumen oder im Freien:
Klemmenkasten so anordnen, dass die Kabeleinführungen nach unten gerichtet sind
(kann bei der Bestellung bereits berücksichtigt werden).
Die für die Zuleitung passenden PG-Verschraubungen auswählen,ggf. Reduzierstück verwenden.
Einführung der Kabel gut abdichten, da sonst alle übrigen Maßnahmen zwecklos sind.
PG- Verschraubungen und Blindstopfengewinde mit Dichtmasse einstreichen,
gut festziehen und danach nochmals überstreichen.
Dichtflächen von Klemmenkasten und Klemmenkastendeckel vor Wiedermontage gut
reinigen. Dichtungen müssen einseitig eingeklebt werden.
Nach längerer Betriebszeit versprödete Dichtungen durch neue ersetzen.
Je nach Aufgabenstellung und Leistung werden unterschiedliche Motorausführungen eingesetzt.
ProMinent sendet Ihnen auf Anfrage die Motordatenblätter für die gewünschten Motoraus-
führungen zu.

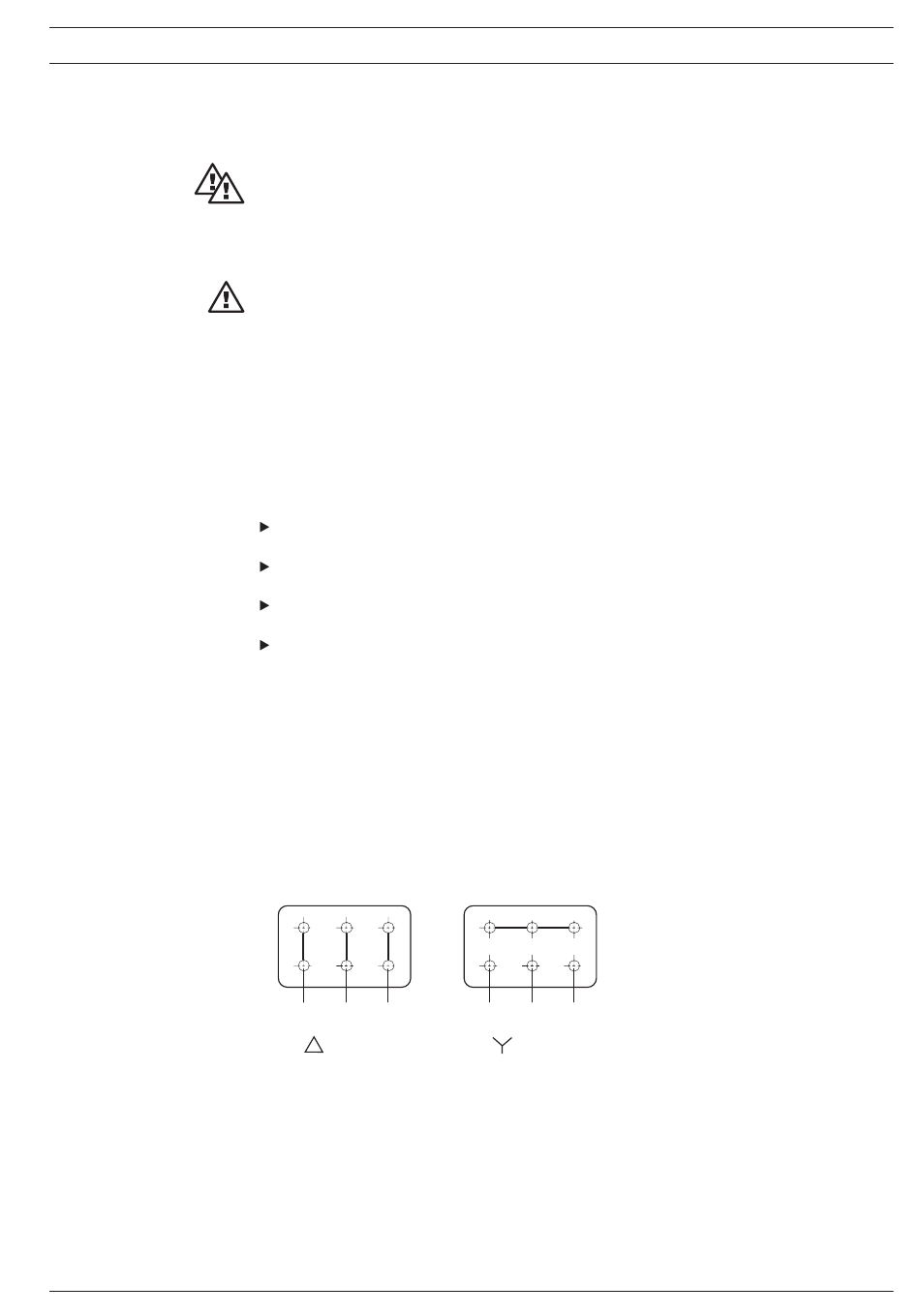

Motoren am Drehstromnetz
Drehstrom-Käfigläufermotor
W2
U2
V2
U1
V1
W1
L1
L2
L3
niedrige Spannung
- Schaltung
Abb. 31
Beispiel:
Typenschildangabe
Vorhandenes Drehstromnetz
Richtiger Motoranschluss
Drehrichtungsumkehr:
W2
U2
V2
U1
V1
W1
L1
L2
L3
hohe Spannung
Schaltung
-
230/400 V
400 V
:
Y-Schaltung
Vertauschen von 2 Zuleitungen
Installieren, elektrisch
Seite 15
