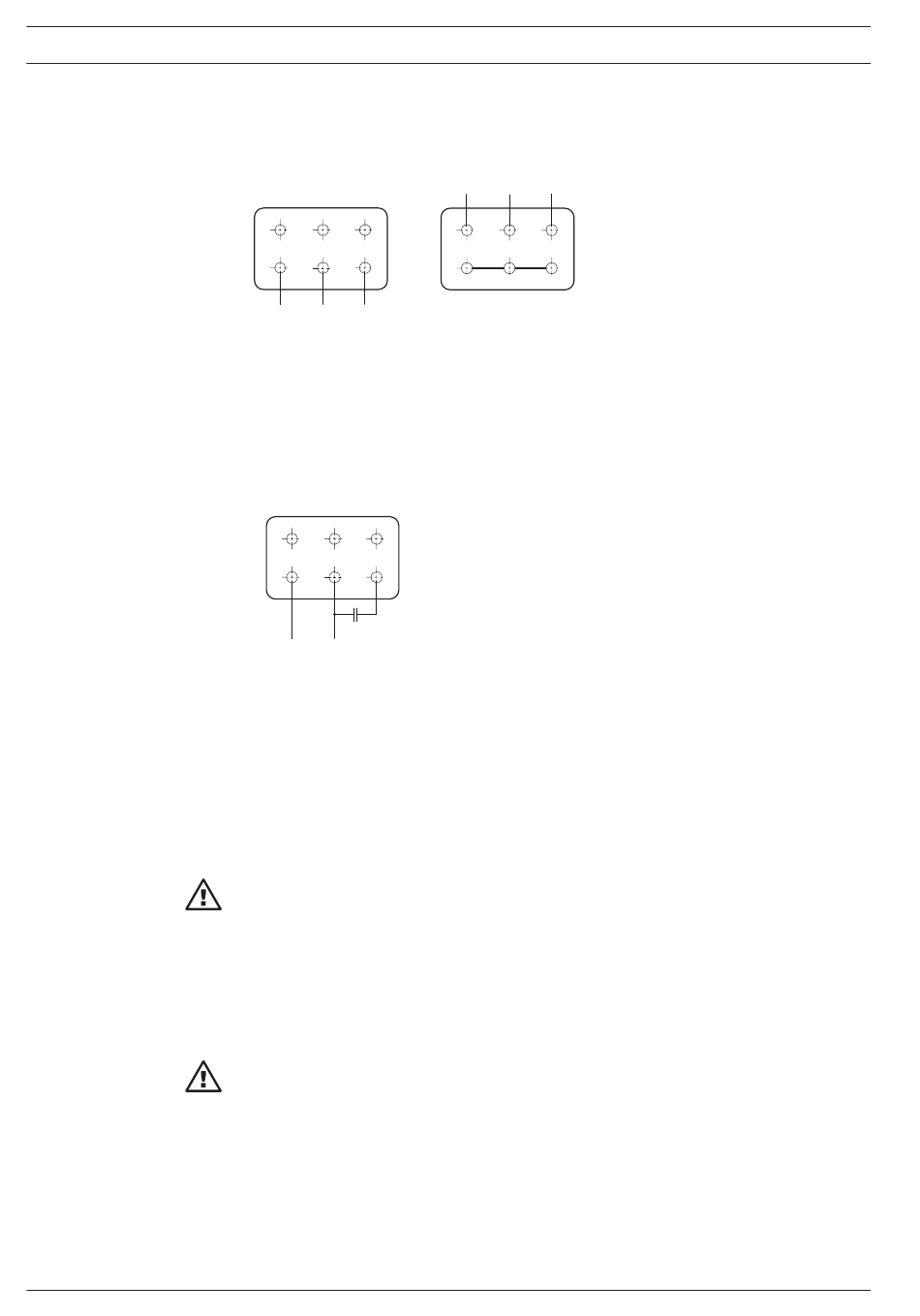

Drehstrommotor, polumschaltbar (2 Drehzahlen in Dahlanderschaltung)
Bei Drehzahlumschaltung mit Polumschalter wird die Sternbrücke 1U-1V-1W extern (im Schal-
ter) realisiert.
U2
V2
W2
U1
V1
W1
L1
L2
L3
niedrige Drehzahl
Abb. 32
Motoren am Wechselstromnetz
Jeder Drehstrommotor kann mit einem entsprechenden Betriebskondensator am Wechselstrom-
netz betrieben werden. Es ist jedoch zu beachten, dass der Anlaufmoment nur ca. 30 % des
Nennmoments beträgt.
Drehstrommotor mit Betriebskondensator (Steinmetzschaltung)
W2
V2
U2
U1
V1
W1
CB
L1
N
Abb. 33
Motoren mit elektronischer Drehzahlverstellung
Werden Elektromotoren durch elektronische Regelgeräte angesteuert, z.B. Drehstrommotoren
durch Frequenzumrichter oder Gleichstrommotoren durch Thyristorregler, ist der Anschluss des
Motors dem Schaltbild der Steuerung zu entnehmen.
Fremdlüfter
ACHTUNG
Bei Motoren mit Fremdlüfter (Identcode-Merkmal „R" oder „Z") eine separate Spannungs-
versorgung für den Fremdlüfter verwenden!
Stellmotoren/Regelmotoren zur Hublängeneinstellung
Der elektrische Anschluss der Motoren ist dem beiliegenden Anschlussplan bzw. dem auf der
Gehäuse-Innenseite befindlichen Anschlussbild zu entnehmen.
ACHTUNG
Hublängenstell-/Regelantriebe dürfen nur bei laufender Pumpe betrieben werden!
