Benutzerhandbuch

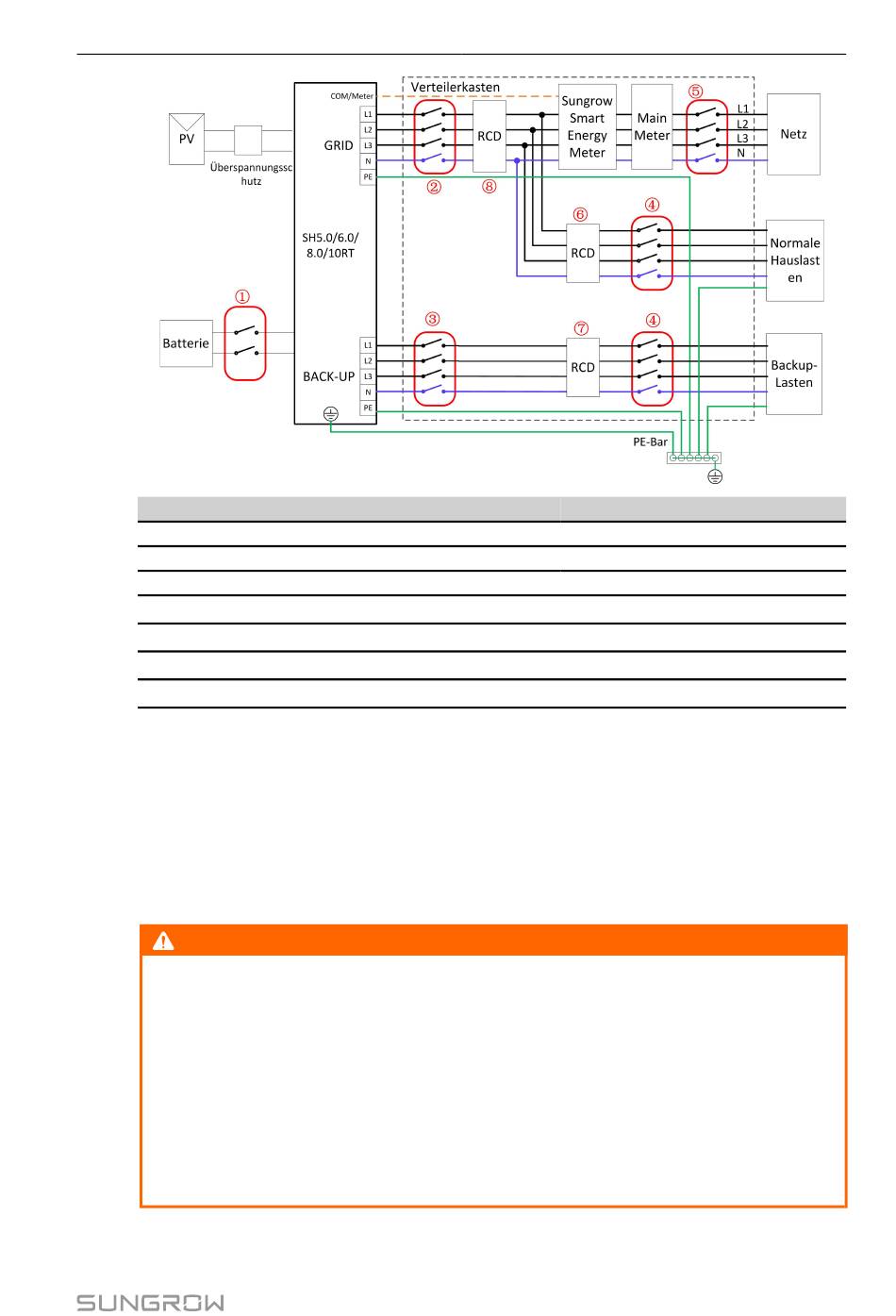

NR.
①
②
③
④
⑤
⑥⑦
⑧
Hinweis: * Wenn die Batterie mit einem leicht zugänglichen internen Gleichstromunterbre-
cher integriert ist, ist kein zusätzlicher erforderlich.
Hinweis: Die Werte in der Tabelle sind empfohlene Werte und können je nach den tatsächli-
chen Bedingungen auf andere Werte eingestellt werden.
6.4 Zusätzlicher Erdungsanschluss
WARNUNG
• Da es ein transformatorloser Wechselrichter ist, darf weder der positive Gleich-
strompol noch der negative Gleichstrompol des PV-Strangs geerdet werden.
Andernfalls kann der Wechselrichter nicht ordnungsgemäß funktionieren.
• Verbinden Sie die zusätzliche Erdungsklemme mit dem Schutzerdungspunkt,
bevor Sie das Wechselstromkabel, das PV-Kabel und das Kommunikationska-
bel anschließen.
• Der Masseanschluss dieser zusätzlichen Erdungsklemme kann den Anschluss
der PE-Klemme der Wechselstromkabel nicht ersetzen. Stellen Sie sicher, dass
beide Klemmen ordentlich geerdet sind.
SH5.0/6.0RT
40 A/600 V DC-Schutzschalter *
25 A/400 V AC-Schutzschalter
25 A/400 V AC-Schutzschalter
Abhängig von den Lasten
Abhängig von den Haushaltslasten und der Wechselrichterleistung
30 mA RCD (empfohlen)
300 mA RCD (empfohlen)
6 Elektrische Verbindung
SH8.0/10RT
32 A/400 V AC-Schutzschalter
