6 Elektrische Verbindung

6.10 DO-Anschluss

Der Wechselrichter verfügt über ein DO-Relais mit mehreren Funktionen, wie im Folgenden
aufgezählt:
• Verbraucherlastkontrolle. In diesem Fall steuert das DO-Relais ein Schütz, das sich un-
ter bestimmten Bedingungen öffnet oder schließt. Bitte wählen Sie das entsprechende
Schütz gemäß der Lastleistung aus, z. B. Schütztypen der 3TF30-Serie von SIEMENS
(3TF30 01-0X).
• Erdungsfehleralarm. In diesem Fall ist die zusätzlich erforderliche Ausstattung eine
Lichtanzeige und/oder ein Summer.
Relais
Verbraucherlast-
steuerung
Erdfehleralarm
HINWEIS

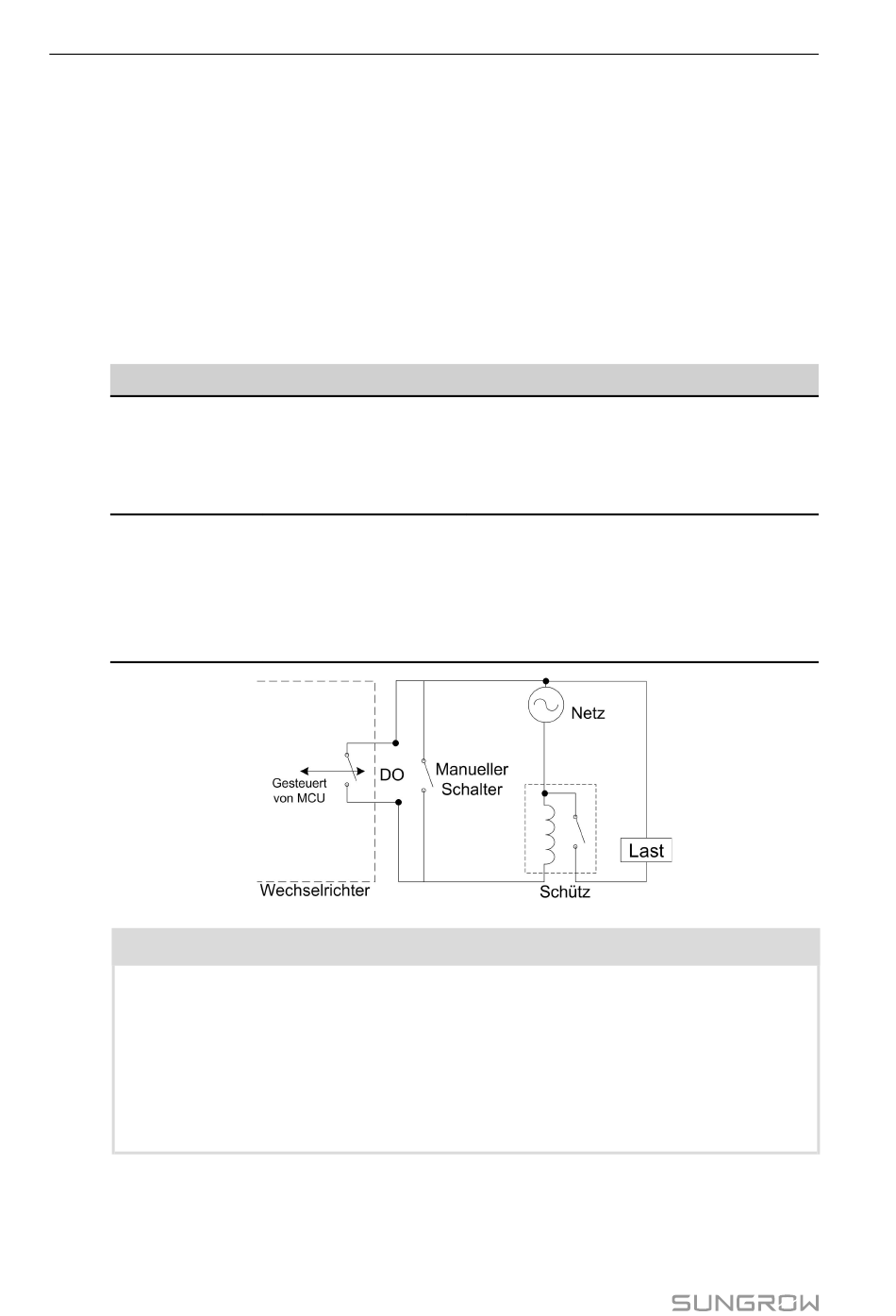

• Zwischen dem Wechselrichter und den Verbrauchern ist ein AC-Kontakt zu in-
stallieren. Der direkte Anschluss der Last an den DO-Anschluss ist untersagt.
• Der Strom des DO-Trockenkontakts sollte 3 A nicht übersteigen.
• Der DO-Knoten wird nicht mehr angesteuert, sobald der Wechselrichter ausge-
schaltet ist. Schließen Sie den AC-Kontakt mit dem manuellen Schalter an, um
die Lasten zu steuern.
62
Auslösebedingung
Der Laststeuerungsmo-
dus wurde über das
iSolarCloud App
eingestellt.
Der Erdfehler tritt ein.
Beschreibung
Das Relais wird aktiviert, sobald die Bedin-
gungen des Steuerungsmodus erfüllt sind.
Siehe dazu "8.10.9 Lastregelung".
Sobald der Wechselrichter das Erdfehler-
signal empfängt, schließt das Relais den
Kontakt. Das Relais bleibt ausgelöst, bis
der Fehler beseitigt wird. Siehe dazu
"8.10.12 Erdungskontrolle".
