6 Elektrische Verbindung
Für andere Länder zeigt das folgende Diagramm ein Beispiel für Netzsysteme ohne beson-
dere Anforderungen an die Verdrahtung.
NR.
①
②
③
④
⑤
⑥⑦
⑧
Hinweis: * Wenn die Batterie mit einem leicht zugänglichen internen Gleichstromunterbre-
cher integriert ist, ist kein zusätzlicher erforderlich.
Hinweis: Die Werte in der Tabelle sind empfohlene Werte und können je nach den tatsächli-
chen Bedingungen auf andere Werte eingestellt werden.

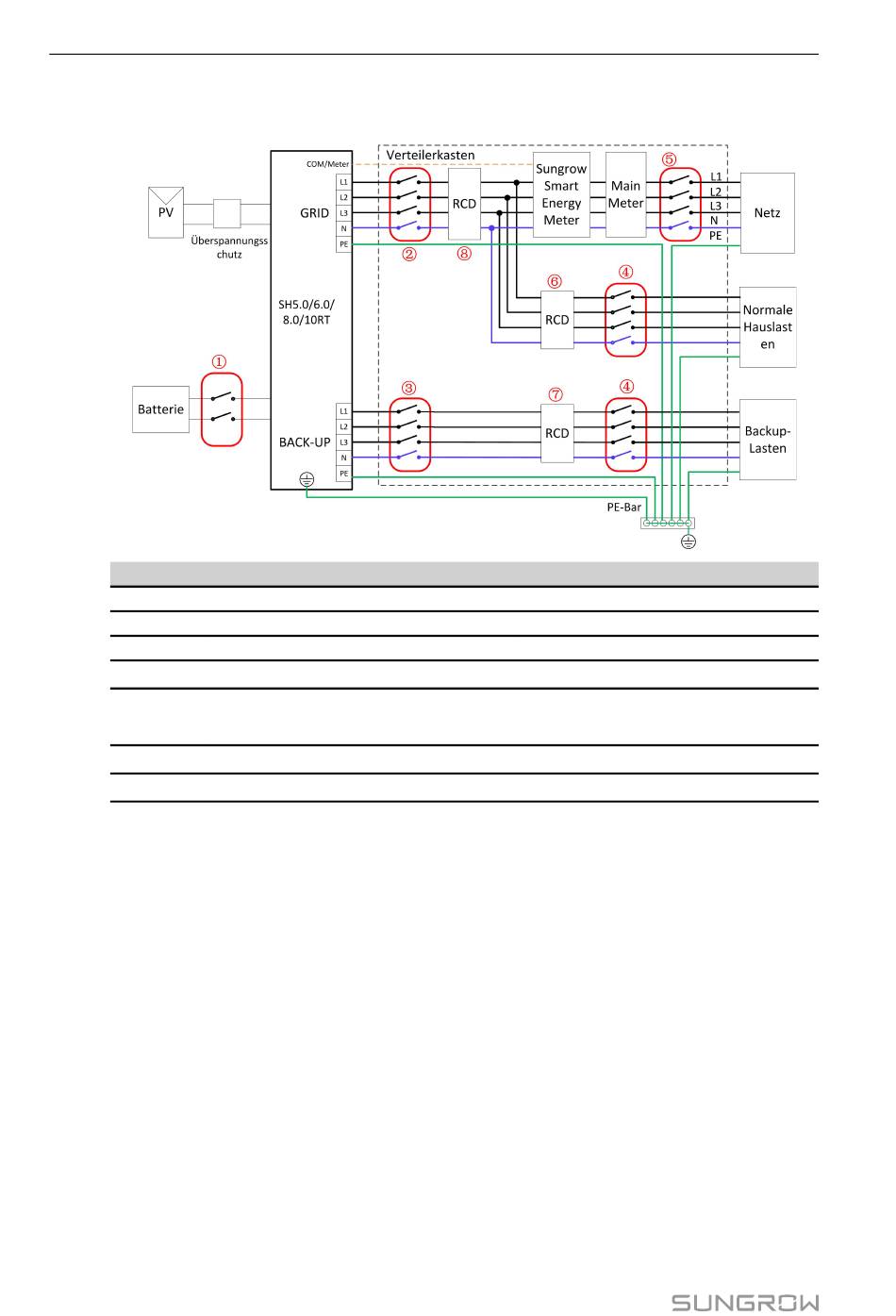

Im TT-System ist das folgende Diagramm ein Beispiel für Netzsysteme ohne besondere An-
forderungen an die Verdrahtung.
36
SH5.0/6.0RT
40 A/600 V DC-Schutzschalter *
25 A/400 V AC-Schutzschalter
25 A/400 V AC-Schutzschalter
Abhängig von den Haushaltslasten und der Wechselrichterleistung
300 mA RCD (empfohlen)
32 A/400 V AC-Schutzschalter
Abhängig von den Lasten
(optional)
30mA RCD (empfohlen)
Benutzerhandbuch
SH8.0/10RT
