Benutzerhandbuch
5.4
Zusätzlicher Erdungsanschluss
WARNUNG
•
Da es ein transformatorloser Wechselrichter ist, darf weder der positive Gleich-
strompol noch der negative Gleichstrompol des PV-Strangs geerdet werden.
Andernfalls kann der Wechselrichter nicht ordnungsgemäß funktionieren.
•
Verbinden Sie die zusätzliche Erdungsklemme mit dem Schutzerdungspunkt,
bevor Sie das Wechselstromkabel, das PV-Kabel und das Kommunikationska-
bel anschließen.
•
Der Masseanschluss dieser zusätzlichen Erdungsklemme kann den Anschluss
der PE-Klemme der Wechselstromkabel nicht ersetzen. Stellen Sie sicher, dass
beide Klemmen ordentlich geerdet sind.
5.4.1 Zusätzliche Erdungsanforderungen
Alle nicht stromführenden Metallteile und Gerätegehäuse in der PV-Anlage müssen geerdet
werden, z. B. Halterungen für PV-Module und Wechselrichtergehäuse.
Wenn nur ein Wechselrichter in der PV-Anlage installiert ist, schließen Sie das zusätzliche
Erdungskabel an einem nahe gelegenen Erdungspunkt an.
Wenn mehrere Wechselrichter in der PV-Anlage installiert sind, verbinden Sie die Erdungs-
punkte aller Wechselrichter und die PV-Anlagengestelle mit dem Potenzialausgleichskabel
(gemäß den Bedingungen vor Ort), um einen Potenzialausgleich herzustellen.
5.4.2 Verbindungsverfahren
Zusätzliches Erdungskabel und OT/DT-Anschluss werden vom Kunden vorbereitet.

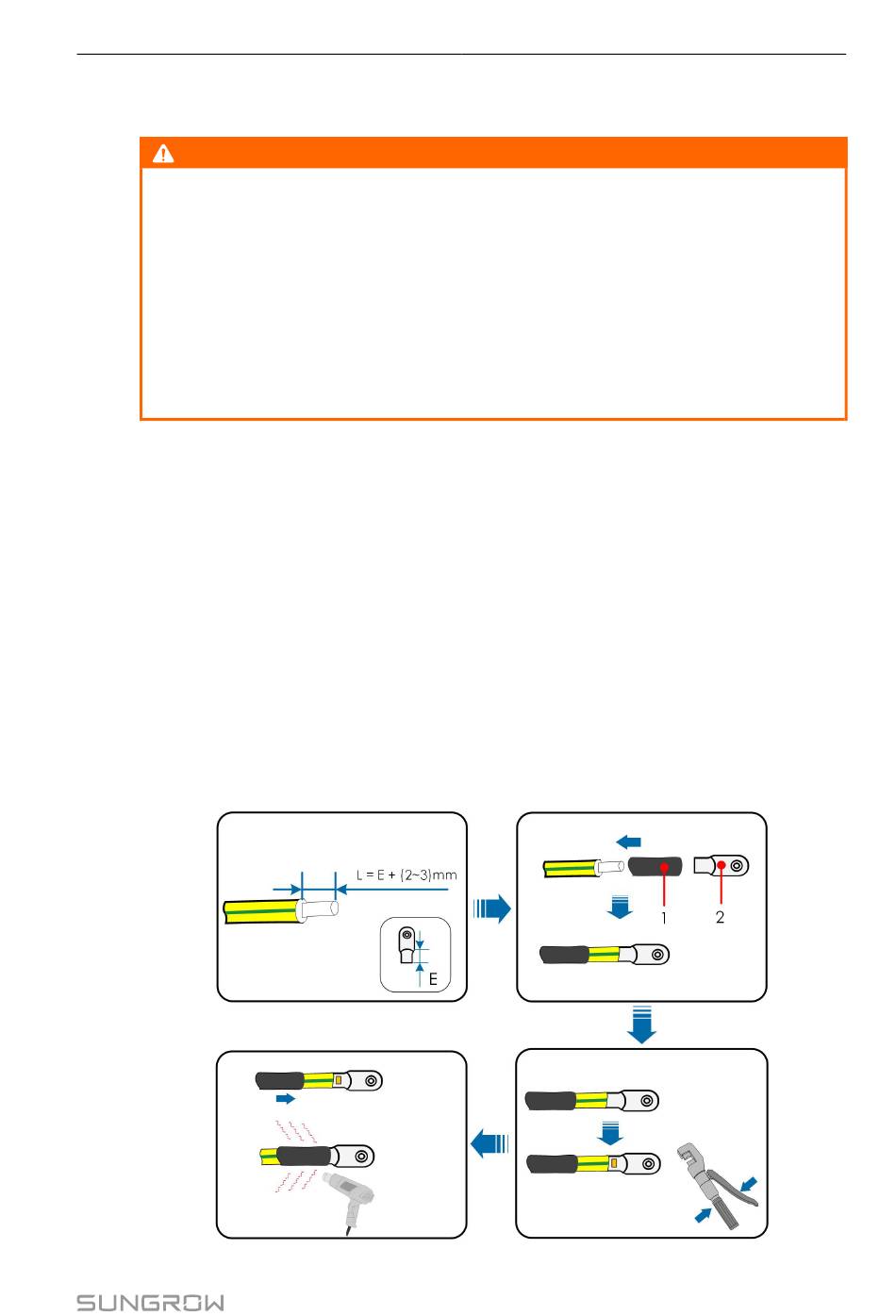

Schritt 1Bereiten Sie das Kabel und den OT/DT-Anschluss vor. (Press-/Klemmschuh).
