Übersicht Zu Elektrischen Anschlüssen - Sungrow SH5.0RT Benutzerhandbuch

6 Elektrische Verbindung
6.3 Übersicht zu elektrischen Anschlüssen

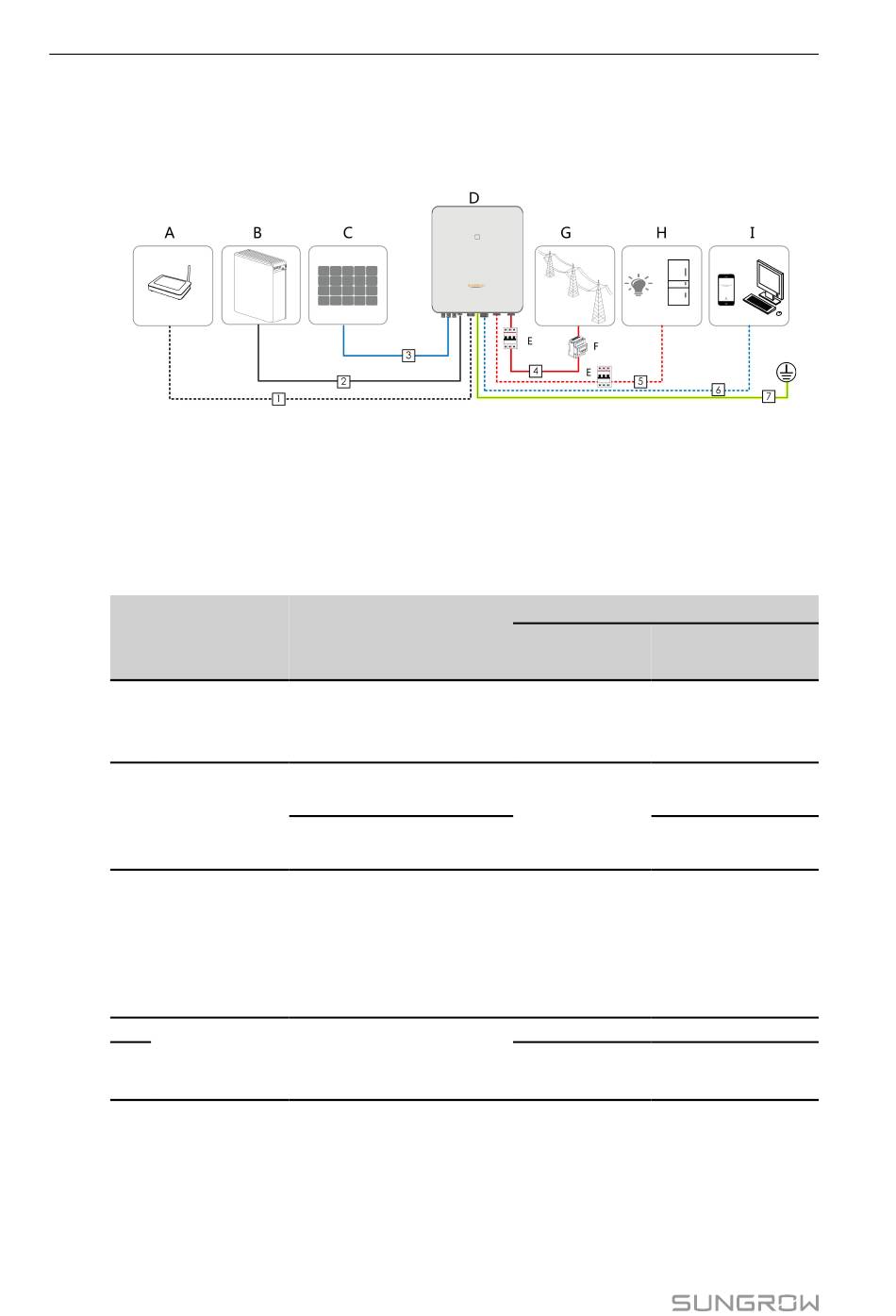

System-Schaltplan
Der elektrische Anschluss sollte wie folgt erfolgen:
(A) Router
(D) Wechselrichter
(G) Netz
Tabelle 6-3 Kabelanforderungen
Nr. Kabel
1 Ethernet-Kabel
2 Netzkabel
Gleichstromka-
3
bel
4
Wechselstrom-
5
kabel *
34
(B) Batterie
(E)
Wechselstromschutzschalter
(H) Backup-Lasten
Typ
Abgeschirmtes CAT 5E-
Netzwerkkabel für den
Außenbereich
Entspricht dem Standard
von 1.000 V und 35 A.
Entspricht dem Standard
von 1.000 V und 40 A.
Mehradriges Kupferdraht-
kabel für den
Außenbereich
Entspricht dem Standard
von 1.000 V und 30 A.
Mehradriges Kupferdraht-
kabel für den
Außenbereich
(C) PV-Strang
(F) Smart Energy Meter
(I) Überwachungsgerät
Spezifikation
Außendurch- Querschnitt
messer (mm) (mm
5,3 ~ 7 mm 8 * 0,2 mm²
4 mm²
5,5 ~ 8 mm
6 mm²
6 ~ 9 mm 4 ~ 6 mm²
14 ~ 25 mm 6 ~ 10 mm²
12 ~ 14 mm 4 ~ 6 mm²
Benutzerhandbuch
