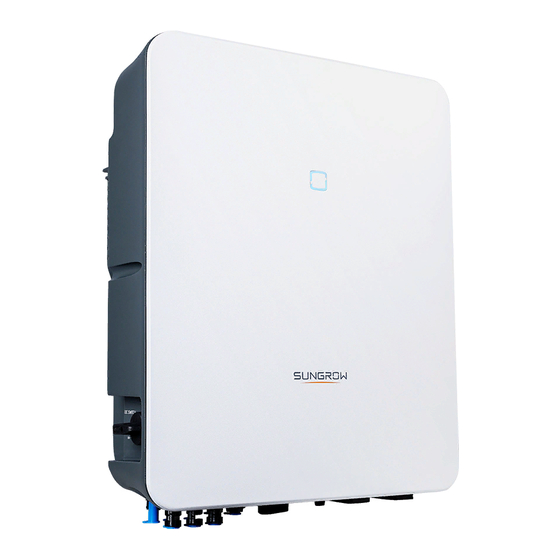

Sungrow SH5.0RT Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Sungrow Anleitungen
  4. Wechselrichter
  5. SH5.0RT
  6. Benutzerhandbuch

Sungrow SH5.0RT Benutzerhandbuch

Netzgekoppelter hybrid-wechselrichter
Vorschau ausblenden Andere Handbücher für SH5.0RT:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

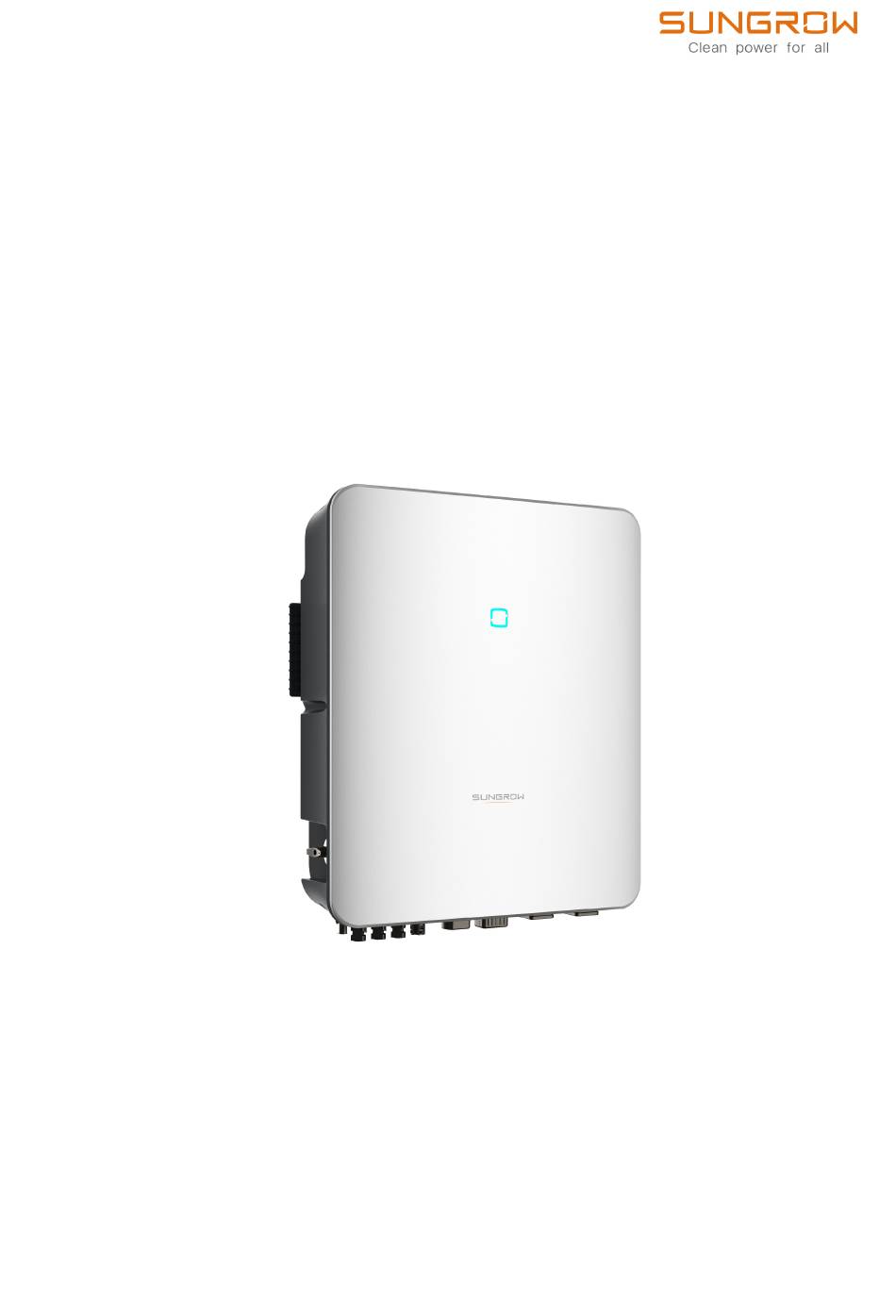

Benutzerhandbuch
Netzgekoppelter Hybrid-Wechselrichter
SH5.0RT/SH6.0RT/SH8.0RT/SH10RT/SH5.0RT-20/
SH6.0RT-20/SH8.0RT-20/SH10RT-20
SH5.0RT/
SH6.0RT/SH8.0RT/SH10RT/
20/SH10RT-20Netzgekoppelter
Hybrid-
20-UDE-Ver21-202304
SH5.0_6.0_8.0_10RT&SH5.0–10RT-20-UDE-Ver21-202304

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sungrow SH5.0RT

Inhaltszusammenfassung für Sungrow SH5.0RT

  • Seite 1 Benutzerhandbuch Netzgekoppelter Hybrid-Wechselrichter SH5.0RT/SH6.0RT/SH8.0RT/SH10RT/SH5.0RT-20/ SH6.0RT-20/SH8.0RT-20/SH10RT-20 SH5.0RT/ SH6.0RT/SH8.0RT/SH10RT/ SH5.0RT-20/SH6.0RT-20/SH8.0RT- 20/SH10RT-20Netzgekoppelter Hybrid- WechselrichterBenutzerhandbuch SH5.0_6.0_8.0_10RT&SH5.0–10RT- 20-UDE-Ver21-202304 SH5.0_6.0_8.0_10RT&SH5.0–10RT-20-UDE-Ver21-202304...

  • Seite 3: Alle Rechte Vorbehalten

    Es ist nicht zulässig, dieses Dokument oder Teile dieses Dokuments in irgendeiner Form oder auf irgendeine Weise ohne vorherige schriftliche Genehmigung durch Sungrow Power Supply Co., Ltd. (im Folgenden „SUNGROW” genannt) zu kopieren oder zu vervielfältigen. Eingetragene Warenzeichen und andere in diesem Handbuch verwendete Marken von Sungrow sind Eigentum von SUNGROW.

  • Seite 4: Informationen Zu Diesem Benutzerhandbuch

    (PV)-Anlage. Weitere Informationen erhalten die Leser unter www. sungrowpower. oder auf der Website des jeweiligen Komponentenherstellers. Geltungsbereich Dieses Handbuch gilt für die folgenden Modelle von netzgekoppelten PV-Strang-Wechsel- richtern für Netze mit geringer Leistung: • SH5.0RT • SH6.0RT • SH8.0RT • SH10RT •...
  • Seite 5 Sie es an einem leicht zugänglichen Ort auf. Alle Inhalte, Bilder, Marken und Symbole in diesem Handbuch sind Eigentum von SUNGROW. Kein Teil dieses Dokuments darf von nicht-internen Mitarbeitern von SUNGROW ohne schriftliche Genehmigung nachgedruckt werden. Der Inhalt dieses Handbuchs kann von Zeit zu Zeit aktualisiert oder überarbeitet werden, wobei das tatsächlich erworbene Produkt maßgeblich ist.

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Alle Rechte vorbehalten ....................I Informationen zu diesem Benutzerhandbuch ..............II 1 Sicherheitshinweise ..................1 1.1 Entpacken und Inspektion ................2 1.2 Sicherheit bei der Installation................2 1.3 Sicherheit elektrischer Verbindungen ...............3 1.4 Sicherer Betrieb .....................5 1.5 Wartungssicherheit ..................6 1.6 Sicherheit bei der Entsorgung................7 2 Produktbeschreibung ..................8 2.1 Systemeinführung ..................8...
  • Seite 8 3.2.2 DRM (“AU”/“NZ”).................26 3.2.3 Regulärer Betriebsspannungsbereich ...........26 3.2.4 Regulärer Betriebsfrequenzbereich ............27 3.2.5 Blindleistungsregelung ................27 3.2.6 Lastregelung..................27 3.3 Batteriemanagement ..................27 3.3.1 Ladevorgang ..................30 3.3.2 Entladevorgang ..................31 3.4 Kommunikation und Konfiguration ..............31 3.5 EV-Ladegerät ....................31 4 Entpacken und Lagerung ................32 4.1 Entpacken und Inspektion ................32 4.2 Lieferumfang....................33 4.3 Lagerung des Wechselrichters ..............34 5 Mechanische Montage...
  • Seite 9 6.6.1 PV-Eingangskonfiguration ..............60 6.6.2 Montage der PV-Steckverbinder............62 6.6.3 Installieren des PV-Steckers ..............63 6.7 Anschluss der Kommunikationskabel .............64 6.7.1 Ethernet-Anschluss ................65 6.7.2 WiNet-S Anschluss ................66 6.7.3 RS485-Verbindung................70 6.8 Verbinden des Zählers ..................73 6.9 Batterieanschluss ..................75 6.9.1 Anschluss des Stromkabels ..............76 6.9.2 Anschluss des CAN-Kabels ..............79 6.9.3 Anschließen des Enable-Kabels............80 6.10 EV-Ladegerät Kommunikationsverbindung ...........80 6.11 DO-Anschluss ....................80...
  • Seite 10 8.9 Log......................110 8.9.1 Das Diagramm.................. 111 8.9.2 Alarmaufzeichnungen................ 111 8.9.3 Ereignisprotokolle ................112 8.10 Wechselrichter (optional)................113 8.11 EV-Ladegerät (optional)................114 8.11.1 Fahrleistung pro kWh............... 116 8.11.2 Lademodus..................117 8.11.3 Einstellung von Parametern ............. 122 8.11.4 Start/Stop-Schalter ................122 8.12 Mehr ......................
  • Seite 11 10.1 Fehlerbehebung ..................142 10.2 Wartung ....................149 10.2.1 Wartung ..................149 10.2.2 Regelmäßige Wartung..............150 10.2.3 Austausch der Knopfzelle ..............151 11 Anhang ......................152 11.1 Technische Daten ..................152 11.2 Die Kompatibilität für Backup unter netzunabhängigem Szenario....163 11.3 Qualitätssicherung ..................

  • Seite 13: Sicherheitshinweise

    Vorsichtsmaßnahmen abdecken. Führen Sie alle Arbeiten unter Berücksichtigung der gegebenen Bedingungen vor Ort durch. • SUNGROW haftet nicht für Schäden, die durch die Verletzung oder Nicht-Ein- haltung allgemeiner Sicherheitsanforderungen, allgemeiner Sicherheitsstan- dards oder von Sicherheitshinweisen in diesem Handbuch entstehen. •...

  • Seite 14: Entpacken Und Inspektion

    Produkt übereinstimmt. Wenn es Probleme mit den oben genannten zu prüfenden Punkten gibt, installieren Sie das Gerät nicht und wenden Sie sich zuerst an Ihren Händler. Sollte das Problem weiterhin bestehen, wenden Sie sich zeitnah an SUNGROW. Sicherheit bei der Installation GEFAHR •...

  • Seite 15: Sicherheit Elektrischer Verbindungen

    Benutzerhandbuch 1 Sicherheitshinweise Sicherheit elektrischer Verbindungen GEFAHR Vergewissern Sie sich vor dem elektrischen Anschluss, dass der Wechselrichter nicht beschädigt ist, da sonst Gefahren entstehen können! Vergewissern Sie sich vor dem elektrischen Anschluss, dass der Wechselrichter- schalter und alle mit dem Wechselrichter verbundenen Schalter auf „AUS“ stehen, andernfalls kann es zu einem Stromschlag kommen! GEFAHR Der PV-Strang erzeugt bei Sonneneinstrahlung lebensgefährliche Hochspannung.
  • Seite 16 1 Sicherheitshinweise Benutzerhandbuch WARNUNG Schäden am Produkt, die durch eine falsche Verkabelung verursacht werden, sind nicht von der Garantie abgedeckt. • Der elektrische Anschluss muss von Fachpersonal vorgenommen werden. • Bitte verwenden Sie Messgeräte mit einem geeigneten Messbereich. Überspan- nung kann das Messgerät beschädigen und zu Verletzungen führen. •...

  • Seite 17: Sicherer Betrieb

    Benutzerhandbuch 1 Sicherheitshinweise Sicherer Betrieb GEFAHR Halten Sie beim Verlegen von Kabeln einen Abstand von mindestens 30 mm zwi- schen den Kabeln und wärmeerzeugenden Komponenten oder Bereichen ein, um die Isolierschicht der Kabel vor Verschleiß und Beschädigung zu schützen. Wenn das Produkt in Betrieb ist: •...

  • Seite 18: Wartungssicherheit

    Um die Gefahr eines Stromschlags zu vermeiden, keine Wartungsarbeiten ausfüh- ren, die nicht in diesem Handbuch beschrieben sind. Wenden Sie sich gegebenen- falls zunächst an Ihren Händler. Wenn das Problem weiterhin besteht, wenden Sie sich direkt an SUNGROW. Andernfalls sind die verursachten Schäden nicht durch die Garantie abgedeckt.

  • Seite 19: Sicherheit Bei Der Entsorgung

    Benutzerhandbuch 1 Sicherheitshinweise HINWEIS Durch eine unsachgemäße Konfigurierung oder fehlerhafte Wartungsarbeiten kann die Batterie Schaden nehmen. Eine fehlerhafte Konfigurierung der Parameter am Wechselrichter führt zu einer verkürzten Batterielebensdauer. HINWEIS • Wenn die Lackierung des Wechselrichtergehäuses abblättert oder rostet, soll- ten Sie die Schäden rechtzeitig ausgleichen. Andernfalls kann die Leistung des Wechselrichters beeinträchtigt werden.

  • Seite 20: Produktbeschreibung

    Produktbeschreibung Systemeinführung WARNUNG • Der Wechselrichter darf nur mit PV-Strängen mit Klasse II-Schutz gemäß IEC 61730, Anwendungsklasse A betrieben werden. Der positive oder negative Pol der PV-Stränge oder der Batterie dürfen nicht geerdet werden. Der Wechselrich- ter kann dadurch zerstört werden. •...
  • Seite 21 Benutzerhandbuch 2 Produktbeschreibung Abbildung 2-1 Geräteansicht Beschreibung Name Zeigt den aktuellen Betriebszustand des Wechselrich- Status-LED ters an. Wird verwendet, um die PV-Anlage abzuschalten, aller- DC-Schalter dings nur, wenn die PV-Anlage gerade keine Energie (Optional) produziert. Beinhaltet DC-Anschluss, AC-Anschluss, Batteriean- Elektrischer schlüsse, Kommunikationsanschluss und zusätzlicher Anschlussbereich Erdungsanschluss...

  • Seite 22: Symbole Auf Dem Produkt

    2 Produktbeschreibung Benutzerhandbuch Abbildung 2-2 Abmessungen des Wechselrichters W (mm) H (mm) D (mm) Gewicht (kg) Symbole auf dem Produkt Symbol Erklärung Dieses Symbol besagt, dass gesetzliche Bestimmungen einge- halten werden. Das TÜV-Prüfzeichen. CE-Prüfzeichen. EU-/EWR-Importeur. Entsorgen Sie den Wechselrichter nicht im Hausmüll. Der Wechselrichter ist transformatorlos.

  • Seite 23: Led-Anzeige

    Benutzerhandbuch 2 Produktbeschreibung Symbol Erklärung Lebensgefahr durch Hochspannung! Der Wechselrichter darf nur von einem qualifizierten Personal geöffnet und gewartet werden. Berühren Sie spannungsführende Teile frühestens 10 Minuten nach dem Trennen von den Stromquellen. Zusätzlicher Erdungspunkt. LED-Anzeige Die LED-Anzeige auf der Vorderseite des Wechselrichters zeigt den Betriebszustand des Wechselrichters an.

  • Seite 24: Dc-Schalter

    2 Produktbeschreibung Benutzerhandbuch DC-Schalter Der Gleichstromschalter wird verwendet, um den PV-Gleichstrom-Stromkreis zu unterbre- chen oder zu verbinden, wenn der Wechselstrom ausgeschaltet ist oder der Gleichstrom un- ter 0,5 A liegt. Der Wechselrichter arbeitet automatisch, wenn die Eingangs- und Ausgangsanforderungen erfüllt sind. Drehen Sie den Gleichstrom-Schalter auf die Position „AUS”, um den Wechsel- richter bei Vorliegen eines Fehlers zu stoppen.

  • Seite 25: Erklärung Zur Backup-Funktion

    Dieses Produkt ist nicht für die Versorgung lebenserhaltender medizinischer Gerä- te geeignet, da bei einem Stromausfall Lebensgefahr bestehen kann. Die folgende Erklärung umfasst die allgemeinen Richtlinien von SUNGROW zu den in die- sem Handbuch beschriebenen Hybridwechselrichtern. Bei Hybridwechselrichtern umfasst die elektrische Installation typischerweise den An- schluss des Wechselrichters an PV-Module und Batterien.

  • Seite 26: Energiemanagement

    2 Produktbeschreibung Benutzerhandbuch Normalerweise beträgt die Back-Up-Schaltzeit weniger als 20 ms. Einige externe Fakto- ren oder lokale Vorschriften können jedoch dazu führen, dass das System im Back-Up- Modus ausfällt. Daher müssen die Benutzer mit den Gegebenheiten vertraut sein und die folgenden Anweisungen befolgen: •...
  • Seite 27 Benutzerhandbuch 2 Produktbeschreibung – Zuerst entlädt sich die Batterie und liefert die fehlende Energie. – Zusätzlich bezieht der Wechselrichter Strom aus dem Netz, wenn der Strom aus PV und Batterie geringer ist als die Leistung der Verbraucher. Mit Strom Kein Strom Energiemanagement nachts Während der Nacht wird die verfügbare Energie der Batterie entladen, um die Lasten mit Strom zu versorgen.

  • Seite 28: Paralleles System

    2 Produktbeschreibung Benutzerhandbuch Mit Strom Kein Strom Paralleles System 2.7.1 Netzgekoppeltes Parallelsystem Maximal fünf Hybrid-Wechselrichter des gleichen Typs können im PV ESS über RS485-Ver- bindung parallel geschaltet werden. Jeder Hybrid-Wechselrichter versorgt die am jeweiligen Backup-Anschluss angeschlossenen Verbraucher im Falle eines Netzausfalls unabhängig mit Strom.
  • Seite 29 Benutzerhandbuch 2 Produktbeschreibung Abbildung 2-4 Paralleles PV ESS (A) Host (B) Client 1 (C) Client 2 (D) GRID (E) BACK-UP (F) RS485, max. 10m Nur die Hybrid-GRID-Anschlüsse können parallel geschaltet werden, die BACK- UP-Anschlüsse und die Batterieanschlüsse können nicht in Parallelbetrieb ge- schaltet werden.

  • Seite 30: Netzunabhängiges Parallelsystem

    2.7.2 Netzunabhängiges Parallelsystem • Dieser Abschnitt gilt nicht für Europa, sondern nur für andere Regionen. Bitte kontaktieren Sie SUNGROW für detaillierte Informationen zu bestimmten Re- gionen und Modellen. Im netzunabhängigen Parallelmodus werden die Geräte über den Smart-Switch am Netzan- schlusspunkt gesteuert, und die entsprechenden Parameter können in der iSolarCloud-App eingestellt werden.
  • Seite 31 Benutzerhandbuch 2 Produktbeschreibung • Batterien, die parallel geschaltet sind, dürfen vorübergehend nicht an Wech- selrichter angeschlossen werden. • Jeder Wechselrichter im Parallelsystem muss mit Batterien verbunden sein. • Im netzunabhängigen Parallelbetrieb wird der SOC-Ausgleich für an die ein- zelnen Wechselrichter angeschlossenen Batterien nicht unterstützt. •...
  • Seite 32 2 Produktbeschreibung Benutzerhandbuch Abbildung 2-7 Schaltplan für andere Regionen * * Stellen Sie sicher, dass in Regionen außerhalb Australiens und Neuseelands nur das PE- Kabel am Backup-Anschluss des Host-Wechselrichters geerdet ist. HINWEIS Wenn es mehr als einen Wechselrichter in der Anlage gibt, können die Backup-An- schlüsse der Wechselrichter nicht mit Lasten verbunden werden, und sie können auch nicht parallel geschaltet werden.

  • Seite 33: Pv-Speicher Und Ev-Ladesystem

    Benutzerhandbuch 2 Produktbeschreibung Der Host-Wechselrichter ist mit dem Smart-Switch und dem Zähler über die RS485-Kommu- nikation verbunden, damit das System den Smart-Switch steuern kann. Detaillierte Informa- tionen zu den Kabelverbindungen. Siehe hierzu"6.7.3 RS485-Verbindung". Die folgenden Einstellungen sind für die netzunabhängige Parallelschaltung von Wechsel- richtern erforderlich: •...

  • Seite 34: Nachrüstung Bestehender Pv-Systeme

    2 Produktbeschreibung Benutzerhandbuch Abbildung 2-8 PV-Speicher und EV-Ladesystem Tabelle 2-3 Systemzusammensetzungen Beschreibung Anmerkung Punkt Kompatibel mit Modulen, bestehend aus monokristallinem Silizium, polykristallinem Silizium PV-Stränge und mit Dünnschichtmodulen ohne Erdung. Wechselrichter SH5.0–10RT / SH5.0–10RT-20 Dreiphasiger Smart Misst die Exportleistung und kommuniziert über Energy Meter einen RS485-Port mit dem Wechselrichter.
  • Seite 35 Benutzerhandbuch 2 Produktbeschreibung Netzgekoppelter Anschluss zur Nachrüstung der bestehenden PV-Anlage Abbildung 2-9 Netzgekoppelter Anschluss zur Nachrüstung der bestehenden PV-Anlage Der Wechselstrom-Anschluss des PV-Wechselrichters und der GRID-Anschluss des Hyb- rid-Wechselrichters sind parallel geschaltet. Backup-Anschluss zur Nachrüstung der bestehenden PV-Anlage Abbildung 2-10 Backup-Anschluss zur Nachrüstung der bestehenden PV-Anlage In wenigen Ländern ist es möglich PV-Wechselrichter in die Backup-Verkabelung einzubin- den um bei häufigem Stromausfall die Versorgung der Verbraucher zu unterstützen.

  • Seite 36: Nachgerüsteter Pv-Speicher Und Ev-Ladesystem

    2.10 Nachgerüsteter PV-Speicher und EV-Ladesystem Das nachgerüstete PV-Speicher- und Ladesystem sieht wie folgt aus: Abbildung 2-11 Nachgerüsteter PV-Speicher und EV-Ladesystem (A) PV-Wechselrichter (B) PV-Stränge (C) SH5.0RT-20 / SH6.0RT- 20 / SH8.0RT-20 / SH10RT- (D) Häusliche Lasten (E) EV-Ladegerät (F) Energy Meter...

  • Seite 37: Funktionsbeschreibung

    Funktionsbeschreibung Sicherheitsfunktion 3.1.1 Schutz In den Wechselrichter sind mehrere Schutzfunktionen integriert, einschließlich ein Kurz- schlussschutz, eine Überwachung des Isolationswiderstands, ein Fehlerstromschutz, ein Schutz gegen Inselbildung, ein Gleichstromüberspannungs- und für den Batterieanschluss ein Gleichstromüberstromschutz usw. 3.1.2 Erdschluss-Alarm Der Wechselrichter verfügt über einen Multifunktions-Trockenkontakt (DO-Relais), der für den externen Alarm bei Erdschluss verwendet werden kann.

  • Seite 38: Drm ("Au"/"Nz")

    3 Funktionsbeschreibung Benutzerhandbuch • Hohe Eingangsspannung • Netzunterspannung • Netzüberfrequenz • Leistungsfaktor (wenn Werte außerhalb der Nennwerte liegen) • Größe Höhen 3.2.2 DRM (“AU”/“NZ”) Der Wechselrichter bietet einen Klemmenblock für den Anschluss an einen Rundsteueremp- fänger. DRED/DRM für Australien und Neuseeland im folgenden, RSE/FRE im Kapitel 6.12 . Der Wechselrichter erkennt und initiiert innerhalb von 2 Sekunden eine Antwort auf alle un- terstützten DRM-Anweisungen.

  • Seite 39: Regulärer Betriebsfrequenzbereich

    DO-Funktion für mindestens 20 Minuten aktiviert, auch wenn die Leistung sinkt. Das Ein- schalten kann etwas länger dauern. Batteriemanagement Li-Ionen-Batterien der Unternehmen SUNGROW, sowie manche Gerätetypen und bestimm- ter Speicherkapazitäten von LG Chem, BYD und Pylontech sind mit dem PV ESS kompati- bel. Weitere Batteriemodelle werden in Zukunft kompatibel gemacht.
  • Seite 40 Die Tabelle wird ständig aktualisiert. Wenn das Batteriemodell nicht in der Tabelle enthalten ist, wenden Sie sich an SUNGROW, ob es unterstützt wird. Um die Batterielebensdauer zu maximieren, führt der Wechselrichter das Laden, Entladen und die Wartung der Batterie basierend auf dem Batterie-Status aus, der vom BMS mitge- teilt wird.
  • Seite 41 Benutzerhandbuch 3 Funktionsbeschreibung Tabelle 3-2 Definition des Batteriezustands Anschluss-Spannung und SOC Batterietyp Leer Normal Voll SUNGROW 5 %...100 % (SBR096/128/ 160/ SOC < 5 % SOC = 100 % (standardmäßig) 192/224/256) LG Chem(RE- SU7H_Type_R) 8 %...100 % SOC < 8 %...

  • Seite 42: Ladevorgang

    Die Warnung über die Unterspannung der Batterie wird gelöscht. • Der dem Wechselrichter gemeldete Notladebefehl wird gelöscht. Tabelle 3-4 Standard-SOC-Bedingungen für die Notladung der Li-Ionen-Batterie Auslöser SOC Abschluss SOC SUNGROW SOC ≤ 2 % SOC ≥ 4 % LG Chem SOC ≤ 5 % SOC ≥ 7 % BYD (Battery-Box HV) SOC ≤...

  • Seite 43: Entladevorgang

    Benutzerhandbuch 3 Funktionsbeschreibung • Falls die PV-Spannung 900 V übersteigt, kann die Batterie nicht aufgeladen werden. • Der Hybrid-Wechselrichter beginnt mit dem Aufladen der Batterie, wenn der Exportleistungswert einen vordefinierten Schwellenwert überschreitet. 3.3.2 Entladevorgang Das Entlademanagement kann die Batterie wirksam vor Tiefentladung schützen. Der maximal zulässige Entladestrom ist auf den kleineren Wert auf den kleineren Wert der folgenden Parameter begrenzt: •...

  • Seite 44: Entpacken Und Lagerung

    • Überprüfen Sie den Inhalt nach dem Auspacken auf Beschädigungen. Wenden Sie sich bei Schäden oder Unvollständigkeit des Paketinhalts an SUNGROW oder das Transportunternehmen und legen Sie Fotos vor, um den Service zu erleichtern. Entsorgen Sie nicht die Originalverpackung. Es wird empfohlen, das Gerät in der Original- verpackung aufzubewahren, wenn das Gerät außer Betrieb genommen wird.

  • Seite 45: Lieferumfang

    Benutzerhandbuch 4 Entpacken und Lagerung Lieferumfang Abbildung 4-1 Lieferumfang Artikel Menge Bezeichnung Wechselrichter Wandhalterung * Spreizdübelset M4 Schrauben und Unterlegscheiben AC/Backup-Steckverbinderset Block (Optional) Aderendhülse * PV-Steckverbinder 2 ~ 3 Crimpkontakt 2 ~ 3 SUNCLIX/Evo2-Steckverbinder- LAN-Steckverbinder COM-Steckverbinder WiNet-S-Modul Smart Energy Meter** RS485-Kabel 7m Klappwandler / CT 3/6 ***...

  • Seite 46: Lagerung Des Wechselrichters

    4 Entpacken und Lagerung Benutzerhandbuch * Das hier gezeigte Bild dient lediglich der allgemeinen Orientierung. Das tatsächliche Pro- dukt und die Menge richten sich nach der Lieferung. ** DTSU666-20 Energy Meter kompatibel zu SH5.0-10RT-20 und -v112. Beim SH5.0-10RT- v11 : DTSU666. *** Dieses Zubehör ist nur für den SH5.0-10RT-20 .

  • Seite 47: Mechanische Montage

    Mechanische Montage WARNUNG Beachten Sie bei der mechanischen Installation alle lokalen Normen und Anforderungen. Sicherheit bei der Montage GEFAHR Vergewissern Sie sich vor der Installation des Wechselrichters, dass der Wechsel- richter nicht unter Spannung steht. Vergewissern Sie sich vor dem Bohren, dass Sie nicht Gefahr laufen, Wasserleitun- gen oder elektrische Leitungen anzubohren.

  • Seite 48: Anforderungen An Den Standort

    5 Mechanische Montage Benutzerhandbuch HINWEIS Stellen Sie sicher, dass kein Gerät in der Anlage dazu führt, dass der DC-Schalter und der AC-Schutzschalter nach der Montage schwer erreichbar sind.. Wenn bei der Montage gebohrt werden muss: • Tragen Sie eine Schutzbrille und Schutzhandschuhe, wenn Sie Löcher bohren. •...

  • Seite 49: Anforderungen An Den Betreiber

    Benutzerhandbuch 5 Mechanische Montage gedrosselt. Wenn der Wechselrichter direktem Sonnenlicht ausgesetzt ist kann es zu ei- ner Leistungsreduzierung kommen, wenn die Temperatur steigt. • Der Wechselrichter muss gut belüftet sein. Gewährleisten Sie eine gute Luftzirkulation. • Der Wechselrichter erzeugt während des Betriebs Geräusche und sollte daher nicht in Wohnbereichen aufgebaut werden.

  • Seite 50: Werkzeug Zur Installation

    5 Mechanische Montage Benutzerhandbuch Bei mehreren Wechselrichtern muss ein bestimmter Abstand zwischen den Geräten einge- halten werden. Bei zwei Reihen übereinander müssen zwischen dem oberen und unteren Gerät mindes- tens 650mm Abstand sein. Installieren Sie den Wechselrichter in einer geeigneten Höhe, damit Sie die LED-Anzeige und den DC-Schalter gut sehen können.
  • Seite 51 Benutzerhandbuch 5 Mechanische Montage Schutzbrille Ohrstöpsel Staubmaske Schutzhandschuhe Isolierendes Universalmesser Geschlitzter Kreuzschlitzschrau- Schuhwerk Schraubendreher bendreher (M4) (M4) Schlagbohrmaschi- Markierstift Staubsauger Gummihammer (φ10) Handgelenkband Seitenschneider Abisolierzange Hydraulikzange Multimeter Heißluftpistole MC4 Crimpzange Schraubenschlüssel für Kontakte für MC4-Klemme ≥ 1000V DC 4–6mm...

  • Seite 52: Bewegen Des Wechselrichters

    5 Mechanische Montage Benutzerhandbuch Schraubenschlüs- Crimpzange (RJ45) (16 mm, 46 mm) Bewegen des Wechselrichters Um den Wechselrichter zu installieren, entnehmen Sie den Wechselrichter aus der Verpa- ckung und bringen Sie ihn zum Installationsort. Befolgen Sie beim Bewegen des Wechsel- richters die folgenden Anweisungen: •...
  • Seite 53 Benutzerhandbuch 5 Mechanische Montage (1) Blechschraube (2) Spreizdübel (3) Beilagscheibe (4) Federscheibe Schritt 1: Montieren Sie die Wandhalterung. Anmerkung: Die Tiefe der Löcher sollte etwa 70 mm betragen. Die Luftblase in der Libelle der Wasserwaage auf dem Montagebügel muss mittig sein, um sicherzustellen, dass das Gerät waagerecht aufgestellt wird.
  • Seite 54 5 Mechanische Montage Benutzerhandbuch - - ENDE...

  • Seite 55: Elektrischer Anschluss

    Elektrischer Anschluss Sicherheitshinweise GEFAHR Der PV-Strang erzeugt bei Sonneneinstrahlung lebensgefährliche Hochspannung. • Die Bediener müssen bei elektrischen Anschlüssen eine geeignete persönliche Schutzausrüstung tragen. • Vor dem Berühren von Gleichstrom-Kabeln muss mit einem Messgerät sicher- gestellt werden, dass die Kabel spannungsfrei sind. •...
  • Seite 56 6 Elektrischer Anschluss Benutzerhandbuch WARNUNG Schäden am Produkt, die durch eine falsche Verkabelung verursacht werden, sind nicht von der Garantie abgedeckt. • Der elektrische Anschluss muss von Fachpersonal vorgenommen werden. • Die Bediener müssen bei elektrischen Anschlüssen eine geeignete persönliche Schutzausrüstung tragen.

  • Seite 57: Beschreibung Des Anschlussbereichs

    LAN-Anschluss Steckverbinder für ein EMS oder Modbus TCP Zusätzliche Für eine zuverlässige Erdung der Schirmung von Erdungsklemme Kommunikationskabeln Anschluss für Smart Energy Meter, Sungrow AC011E-01 EV Ladestation, RS485, Batterie (CAN), COM-Anschluss DI/Rundsteuerempfänger und DO BACK-UP-Anschluss Wechselstrom-Anschluss reserviert für Notlasten Wechselstrom-Anschluss zur Verbindung mit dem...
  • Seite 58 LG Chem Li-Ionen Batterie an A1B1 ange- schlossen ist. • Oder: Bei Verwendung als Client bei Parallelverschal- tung mehrerer Sungrow Hybride: Anschluss des RS485-Kommunikationskabels mit max. 10m • Anschluss der Li-Ionen-Batterie der Marke LG Chem durch Nutzung zusammen mit dem Enable-Anschluss.

  • Seite 59: Übersicht Zu Elektrischen Anschlüssen

    Benutzerhandbuch 6 Elektrischer Anschluss (2) Wenn RS485 (A1, B1) für die Parallelschaltung am Host-Wechselrichter verwendet wird, kann die LG Chem-Batterie (die RS485 für die Kommunikation verwendet) nicht mit dem Host-Wechselrichter verwendet werden. Diese kann ggf. beim Client-Wechselrichter ver- wendet werden. Übersicht zu elektrischen Anschlüssen System-Schaltplan Der elektrische Anschluss sollte wie folgt erfolgen:...
  • Seite 60 6 Elektrischer Anschluss Benutzerhandbuch Tabelle 6-3 Kabelanforderungen Spezifikation Außendurch- Querschnitt Nr. Kabel messer (mm) Geschirmtes CAT 5E- 5,3 ~ 7 mm 8 * 0,2 mm² Ethernet-Kabel Netzwerkkabel für den Außenbereich Entspricht den Normen für 4 mm² 1.000 V und 35 A. 5,5 ~ 8 mm Batteriekabel den Normen für 1.000 V...
  • Seite 61 Benutzerhandbuch 6 Elektrischer Anschluss SH5.0/6.0RT SH8.0/10RT ① 40 A/600 V DC-Schutzschalter * ② 25 A/400 V AC-Schutzschalter 32 A/400 V AC-Schutzschalter ③ 16A/400 V AC-Schutzschalter ④ Abhängig von den Lasten ⑤ Abhängig von den Haushaltslasten und der Wechselrichterleistung ⑥⑦ 30mA RCD (Beachten Sie die örtlichen Vorschriften) Hinweis: * Wenn die Batterie mit einem leicht zugänglichen internen Gleichstromunterbre- cher integriert ist, ist kein zusätzlicher erforderlich.
  • Seite 62 6 Elektrischer Anschluss Benutzerhandbuch SH5.0/6.0RT, SH5.0/6.0RT-20 SH8.0/10RT, SH8.0/10RT-20 ① 40 A/600 V DC-Schutzschalter * ② 25 A/400 V AC-Schutzschalter 32 A/400 V AC-Schutzschalter ③ 16A/400 V AC-Schutzschalter ④ Abhängig von den Lasten ⑤ Abhängig von den Haushaltslasten und der Wechselrichterleistung (optional) ⑥⑦...

  • Seite 63: Externer Schutzerdungsanschluss

    Benutzerhandbuch 6 Elektrischer Anschluss SH5.0/6.0RT SH8.0/10RT ① 40 A/600 V DC-Schutzschalter * ② 25 A/400 V AC-Schutzschalter 32 A/400 V AC-Schutzschalter ③ 25 A/400 V AC-Schutzschalter ④ Abhängig von den Lasten ⑤ Abhängig von den Haushaltslasten und der Wechselrichterleistung ⑥⑦ 30 mA RCD (empfohlen) ⑧...

  • Seite 64: Anforderungen An Die Externe Schutzerdung

    Schutzerdungsanschluss als auch der wechselstromseitige Erdungs- anschluss zuverlässig geerdet sind. Die Erdung kann auch auf andere Weise erfolgen, wenn sie den örtlichen Normen und Vorschriften entspricht, wobei SUNGROW nicht für die möglichen Folgen einer fehlerhaften Erdung haftet. 6.4.1 Anforderungen an die externe Schutzerdung Alle nicht stromführenden Metallteile und Gerätegehäuse in der PV-Anlage müssen geerdet...
  • Seite 65 Benutzerhandbuch 6 Elektrischer Anschluss 1: Schrumpfschlauch 2：Press-/Quetschkabelschuh • Nach dem Crimpen muss der Kabelschuh die Adern vollständig umschließen, und die Adern müssen den Kabelschuh eng berühren. • Wenn Sie eine Heißluftpistole verwenden, schützen Sie das Gerät vor Verbrennungen. Schritt 2: Entfernen Sie die Schraube am Erdungsanschluss und befestigen Sie das Kabel mit ei- nem Schraubendreher.

  • Seite 66: Anschließen Der Wechselstromkabel

    Ein unabhängiger drei- oder vierpoliger Schutzschalter muss auf der Netzanschlussseite des Wechselrichters installiert werden, um ein sicheres Trennen vom Netz zu gewährleisten. Die maximale Bezugsleistung kann durch Softwareeinstellung vermindert werden. Empfohlene Spezifikation Wechselrichter-Modell SH5.0RT/SH5.0RT-20 25 A SH6.0RT/SH6.0RT-20 SH8.0RT/SH8.0RT-20 32 A...

  • Seite 67: Montage Des Ac-Steckers

    Benutzerhandbuch 6 Elektrischer Anschluss 6.5.2 Montage des AC-Steckers Der AC-Klemmenblock befindet sich an der Unterseite des Wechselrichters. Der AC-An- schluss ist dreiphasig auszuführen (Belegung: L3, L2, L1, N, PE) Schritt 1: Schrauben Sie die Verschraubung des AC-Konnektors entgegen dem Uhrzeigersinn ab. Schritt 2: (optional) Entfernen Sie die innere Gummidichtung, wenn der äußere Durchmesser des AC-Kabels 19 mm ~ 25 mm beträgt.
  • Seite 68 6 Elektrischer Anschluss Benutzerhandbuch Schritt 5: Entfernen Sie vom Kabelmantel 80-90mm und von der Aderisolierung ca. 12mm Die Farbe der Kabeladern in der Abbildung dient nur als Anhaltspunkt, und die ausgewählten Kabel oder Kabeladern müssen den örtlichen Normen entsprechen. Schritt 6: Wenn Sie gemäss örtlichen Vorschriften Litzenkabel verwenden so versehen Sie die Ader- enden bitte mit Aderendhülsen.

  • Seite 69: Installieren Des Ac-Steckers

    Benutzerhandbuch 6 Elektrischer Anschluss Schritt 8: Kontrollieren Sie durch leichtes Ziehen dass die Kabel sicher befestigt sind. Ziehen Sie die Überwurfmutter am Gehäuse fest. - - ENDE 6.5.3 Installieren des AC-Steckers GEFAHR Im Wechselrichter kann Hochspannung anliegen! Stellen Sie sicher, dass alle Kabel vor dem elektrischen Anschluss spannungsfrei sind.
  • Seite 70 6 Elektrischer Anschluss Benutzerhandbuch Schritt 4: Je nach örtlichen Vorschriften können Sie den Sicherungsblock wie in der unteren Abbil- dung gezeigt befestigen. Setzen Sie den Block① von der Seite in die AC-Klemme② ein. Ziehen Sie die Schraube an der Unterseite des Blocks① fest. Schritt 5: Verbinden Sie das PE-Kabel entsprechend der Netzart und örtlichen Vorschriften mit z.B.

  • Seite 71: Verbinden Der Gleichstrom-Kabel

    Schäden sind nicht durch die Garantie abgedeckt. • Wenn die PV-Steckverbinder nicht fest sitzen, kann es zu einem Lichtbogen oder einer Überhitzung des Anschlusses kommen. SUNGROW haftet nicht für die dadurch verursachten Schäden. • Wenn die Gleichstrom-Eingangskabel vertauscht sind oder die Plus- und Minu- sanschlüsse verschiedener MPP-Tracker gleichzeitig kurzgeschlossen werden,...

  • Seite 72: Pv-Eingangskonfiguration

    6 Elektrischer Anschluss Benutzerhandbuch WARNUNG Stellen Sie vor dem Anschluss der PV-Anlage an den Wechselrichter sicher, dass die Impedanzen zwischen den positiven Klemmen des PV-Strangs und Erde sowie zwischen den negativen Klemmen des PV-Strangs und Erde größer als 1 M Ohm sind.
  • Seite 73 Benutzerhandbuch 6 Elektrischer Anschluss Alle Länder: Die Wechselrichter SH5.0/6.0/8.0RT haben unabhängig arbeitende PV-Eingän- ge mit jeweils eigenen MPPT. Dadurch können sich die Strang-Strukturen der einzelnen PV- Eingänge voneinander unterscheiden, einschließlich des PV-Modultyps, der Anzahl der PV- Module in jedem Strang, des Neigungswinkels und der Installationsausrichtung. Der SH10RT hat am MPPT2 ein doppeltes PV-Anschlusspaar.

  • Seite 74: Montage Der Pv-Steckverbinder

    6 Elektrischer Anschluss Benutzerhandbuch Grenzwert Max. Strom des Wechselrichtertyp Leerlaufspannung Eingangssteckers SH5.0RT/SH5.0RT- SH6.0RT/SH6.0RT- 1000 V 30 A SH8.0RT/SH8.0RT- SH10RT/SH10RT-20 6.6.2 Montage der PV-Steckverbinder GEFAHR Im Wechselrichter kann Hochspannung anliegen! • Stellen Sie sicher, dass alle Kabel vor den elektrischen Anschlussarbeiten spannungsfrei sind.

  • Seite 75: Installieren Des Pv-Steckers

    Benutzerhandbuch 6 Elektrischer Anschluss Schritt 3: (untenstehende Abbildung) Führen Sie das Kabel durch die Kabelverschraubung, und an- schließend den Crimpkontakt in den Isolator ein, bis er einrastet. Ziehen Sie das Kabel vor- sichtig sich, eine feste Verbindung kontrollieren Ziehen Kabelverschraubung und den Isolator fest (Drehmoment 2,5 N.m bis 3 N.m). Schritt 4: Überprüfen Sie nochmals die Wahl der richtigen Anschlüsse auf eventuelle Vertauschung.

  • Seite 76: Anschluss Der Kommunikationskabel

    Schritt 5: Verschliessen Sie die nicht verwendeten PV-Klemmen mit den Endkappen. - - ENDE Wechselrichter von SUNGROW können nicht mit Optimierern von Drittanbietern verwendet werden. Wenn der PV-Strang mit Optimierern ausgestattet ist, schlagen Sie bitte den Schaltplan im Handbuch des jeweiligen Optimierers nach und stellen Sie sicher, dass die Kabel des Opti- mierers nicht verpolt sind.

  • Seite 77: Ethernet-Anschluss

    Benutzerhandbuch 6 Elektrischer Anschluss WLAN-Funktion: Rufen Sie bei installiertem WiNet-S-Modul die entsprechenden Informationen über die iSo- larCloud App oder iSolarCloud Web auf. RS485-Funktion: Die RS485-Kommunikationsschnittstellen werden verwendet, um eine Kommunikationsver- bindung mit hierfür geeigneten Geräten herzustellen. 6.7.1 Ethernet-Anschluss 6.7.1.1 Zusammenbau des LAN-Anschlusses Überspringen Sie Schritt 1, wenn das Standardnetzwerkkabel bereits mit RJ45- Steckern versehen ist.

  • Seite 78: Installieren Des Lan-Steckers

    6 Elektrischer Anschluss Benutzerhandbuch - - ENDE 6.7.1.2 Installieren des LAN-Steckers Schritt 1: (und folgende nur bei Verwendung des LAN-Ports z.B. für Modbus TCP) Schrauben Sie die wasserdichte Abdeckung von der LAN-Klemme ab. Schritt 2: Stecken Sie den LAN-Stecker in die LAN-Klemme an der Unterseite des Wechselrichters. Schritt 3: Ziehen Sie entsprechend an den Kabeln, um überprüfen, ob sie fest sitzen, und ziehen Sie die Überwurfmutter mit dem entsprechenden Drehmoment fest.

  • Seite 79: Kommunikation Über Den Ethernet-Anschluss Des Winet-S

    Benutzerhandbuch 6 Elektrischer Anschluss (A) Wechselrichter (B) Router/Switch/ext.EMS (C) iSolarCloud server (D) iSolarCloud App (E) iSolarCloud Internet Lokaler Zugriff Monitoring Details finden Sie in der Kurzanleitung für das WiNet-S-Modul. Scannen Sie den folgenden QR-Code, um die Kurzanleitung zu erhalten. 6.7.2.1 Kommunikation über den Ethernet-Anschluss des WiNet-S Schritt 1(optional)：...
  • Seite 80 6 Elektrischer Anschluss Benutzerhandbuch Überspringen Sie diesen Schritt, wenn ein Standard-Netzwerkkabel mit RJ45-Ste- cker vorbereitet ist. Schritt 2： Schrauben Sie die Überwurfmutter vom Kommunikationsmodul ab und nehmen Sie den inneren Dichtring heraus. Schritt 3： Schrauben Sie das Gehäuse vom Kommunikationsmodul ab. Schritt 4：...
  • Seite 81 Benutzerhandbuch 6 Elektrischer Anschluss Schritt 6： Entfernen Sie die Schutzkappe beim Anschluss mit der Aufschrift WLAN und stecken den WiNet-S vorsichtig an. Schritt 7： Bewegen Sie ihn vorsichtig mit der Hand bis beide Haltelaschen eingerastet sind. - - ENDE 6.7.2.2 WiFi-Kommunikation Schritt 1：...

  • Seite 82: Rs485-Verbindung

    Wenn nur ein Wechselrichter vorhanden ist, kann RS485 für die Kommunikation mit einem oder ggf. mehreren hierfür freigegebenen geeigneten Geräten verwendet werden. Wenn zwei oder mehr Sungrow Hybride gleicher Version und gleicher Nennausgangsleis- tung parallel geschaltet sind, ermöglicht die RS485-Verbindung die Kommunikation zwi- schen Host-Hybrid und Client-Hybrid, wie in der folgenden Abbildung dargestellt.
  • Seite 83 Benutzerhandbuch 6 Elektrischer Anschluss Schritt 4： Entfernen Sie auf 40-50mm die Kabelumhüllung. Bei Verwendung von Aderendhülsen bitte diese mit 15mm Länge wählen. Bei Festader diese bitte entgegen untenstehender Zeichnung 15mm abisolieren, nicht nur 7-10mm wie darin angegeben. Schritt 5： Stecken Sie die Kabelenden unverpolt und passend an den richtigen Pin des An- schlussblocks gemäss dem Anschlussschema an der Unterseite des Wechselrichter.
  • Seite 84 6 Elektrischer Anschluss Benutzerhandbuch Schritt 7： Stecken Sie den Anschlussblock in den Stecker, bis er mit einem hörbaren Klicken einrastet. Schritt 8:(untenstehende Abbildung) Ziehen Sie die Überwurfmutter vorsichtig von Hand fest. - - ENDE 6.7.3.2 Installieren des COM-Steckers Schritt 1： Entfernen Sie die Schutzkappe des Anschlusses mit der Aufschrift COM. Schritt 2: (nachfolgende Abbildung) Stecken Sie den vollständig montierten COM：...

  • Seite 85: Verbinden Des Zählers

    Konfigurieren der Einspeisungsbegrenzung finden Sie im Abschnitt "8.5.1 Einspeisebegrenzung". Wenden Sie sich an SUNGROW, um sicherzustellen, dass der Energy Meter eins- etzbar ist, z.B. anhand des SUNGROW Aufklebers auf dessen rechter Flanke und anhand der Kompatibilitätsliste auf der Sungrow Produktwebsite.
  • Seite 86 6 Elektrischer Anschluss Benutzerhandbuch Wenn Sie den SH5.0-10RT-20 verwenden so kommt Anschluss A des Energy Meters DTSU666-20 an A2 des Hybridsteckers, also an Pin 1 . Anschluss B des Energy Meter kommt an B2 des Hybrid, also an den Pin mit der Aufschrift 3. Mehr Informationen auch zur Klappwandermontage in der DTSU666-20 Kurzan- leitung unter support.sungrowpower.com.

  • Seite 87: Batterieanschluss

    Benutzerhandbuch 6 Elektrischer Anschluss Batterieanschluss In diesem Kapitel sind vor allem die wechselrichterseiitgen Kabelanschlüsse beschrieben. Informationen zu den batterieseitigen Anschlüssen und zur Konfiguration entnehmen Sie der Anleitung des Batterieherstellers. WARNUNG Verwenden Sie nur ordnungsgemäß isolierte Werkzeuge, um versehentliche elekt- rische Schläge oder Kurzschlüsse zu vermeiden. Sollte kein isoliertes Werkzeug zur Verfügung stehen, dann verwenden Sie Isolierband, um die offen liegenden Me- talloberflächen der verwendeten Werkzeuge, mit Ausnahme der Spitzen, vollstän- dig abzudecken.

  • Seite 88: Anschluss Des Stromkabels

    Alle Batteriestromkabel sind mit den wasserdichten Direktsteckverbindern auszustatten die zu den Batterieklemmen an der Unterseite des Wechselrichters passen. Die Sungrow SBR-Batterien sind mit einem Gleichstrom-(DC)Schutzschalter aus- gestattet. Wenn in der Batterie kein Gleichstrom-Schutzschalter vorhanden ist, in- stallieren Sie einen externen Gleichstrom-Schutzschalter zwischen dem Wechselrichter und der Batterie, um sicherzustellen, dass der Wechselrichter si- cher von der Batterie getrennt werden kann.
  • Seite 89 Benutzerhandbuch 6 Elektrischer Anschluss Schritt 1： Entfernen Sie auf einer Länge von 15 mm die Kabelisolierung. Schritt 2： Öffnen Sie die Verbindung und ziehen Sie die Hülse und den Einsatz auseinander. Schritt 3： Führen Sie das abisolierte Kabel bis zum Anschlag in die Kabelverschraubung ein. Der Litzendraht ist in der Feder zu sehen.

  • Seite 90: Installieren Des Sunclix-Steckers

    6 Elektrischer Anschluss Benutzerhandbuch 6.9.1.2 Installieren des SUNCLIX-Steckers HINWEIS Verbinden Sie diese Steckverbinder nur mit anderen SUNCLIX-Steckverbindern. Beachten Sie beim Herstellen der Verbindungen immer die Angaben zu Nennspan- nung und Nennstrom. Der kleinste gemeinsame Wert ist zulässig. Schritt 1： Stecken Sie die Stecker in die BAT+ und BAT- -Klemmen ein. Schritt 2：...

  • Seite 91: Anschluss Des Can-Kabels

    Schritt 2： Überprüfen Sie die Polarität. - - ENDE 6.9.2 Anschluss des CAN-Kabels Das CAN-Kabel ermöglicht die Kommunikation zwischen dem Wechselrichter und der Li- thium-Ionen-Batterie von SUNGROW , ggf. BYD oder Pylontech Vorgehensweise Eine ausführliche Beschreibung der Verbindung des CAN-Kabels finden Sie im Abschnitt "6.7.3 RS485-Verbindung".

  • Seite 92: Anschließen Des Enable-Kabels

    über einen RJ45 Anschluss an der Unterseite der Wallbox zugänglich sind. Das RS485-Kommunikationskabel ist entsprechend über RJ45-Anschluss an der Wallbox und dem COM-Anschluss am Sungrow Hybrid anzuschliessen. Dort bitte die beiden Kommunikationsadern mit 15mm langen Aderendhülsen am Kommunikationsstecker an A1 und B1 anbringen.
  • Seite 93 Benutzerhandbuch 6 Elektrischer Anschluss • Verbraucherlaststeuerung : In diesem Fall steuert das DO-Relais als NO-Schalter einen bauseitigen Mini-Controller oder ein bauseitiges Schütz, das sich unter bestimmten Be- dingungen öffnet oder schließt. Bitte wählen Sie das entsprechende Schütz gemäß der zu erwartenden Verbraucherlast aus, z.B. Schütztypen der 3TF30-Serie von SIEMENS (3TF30 01-0X).

  • Seite 94: Di Verbindung

    6 Elektrischer Anschluss Benutzerhandbuch 6.12 DI Verbindung DRM und Rundsteuerungsfunktion unterstützen nur eine Funktion zur gleichen Zeit. Der Wechselrichter unterstützt die für Australien und Neuseeland im Standard AS/NZS 4777 angegebenen Demand-Response-Modi. Der Wechselrichter verfügt über einen Klem- menblock zum Anschluss an ein DRED. Anschluss RSE/FRE für Europa nächste Seite. Nach dem Anschluss setzen die DREDs DRMs durch Kurzschließen von Klemmen wie in der Tabelle unten angegeben durch.

  • Seite 95: Zusammenbau Des Com-Steckers

    Benutzerhandbuch 6 Elektrischer Anschluss Demand Response Mode Betriebsanleitung Switch Status DRM5 S5 sperren DRM6 S6 sperren DRM7 S7 sperren DRM8 S8 sperren RSE-/FRE-Funktion In vielen Ländern verwenden Verteilnetzbetreiber den Rundsteuerempfänger, um das Funk- rundsteuersignal als kabelgebundenes Signal zu übermitteln. Die Verkabelung des Rundsteuerempfängers für die Übermittlung des kabelgebundenen Signals ist in der folgenden Abbildung dargestellt: Tabelle 6-5 Verschaltung für die gewünschten Leistungsreduzierungen.
  • Seite 96 6 Elektrischer Anschluss Benutzerhandbuch Schritt 2: Ziehen Sie den farbigen Anschlussblock vorsichtig heraus ohne andere Kabel dabei zu lösen. Schritt 3: (nachfolgende Abbildung) Entfernen Sie die Dichtung und führen das Kabel darin durch und dann durch die Kabelverschraubung. Schritt 4： Isolieren Sie von den eventuell über einen Logikbaustein oder Entkopplelungsrelais ge- führten Signalkabeln jeweils 15mm ab oder verwenden Sie entsprechend lange Aderendhülsen.

  • Seite 97: Installieren Des Com-Steckers

    Benutzerhandbuch 6 Elektrischer Anschluss Schritt 6： Ziehen Sie vorsichtig an den Signalkabeln um zu überprüfen, ob sie fest installiert sind. Schritt 7： Stecken Sie den Klemmenblock in den Stecker, bis er mit einem hörbaren Klicken einrastet. Schritt 8:(untenstehende Abbildung) Ziehen Sie die Überwurfmutter vorsichtig von Hand fest. - - ENDE 6.12.2 Installieren des COM-Steckers Schritt 1：...

  • Seite 98: Backup-Verbindung

    6 Elektrischer Anschluss Benutzerhandbuch Schritt 2: (nachfolgende Abbildung) Stecken Sie den vollständig montierten COM： Stecker an der Unterseite des Wechselrichters an bis ein akustisches Geräusch (Klicken) zu hören ist. Bitte von Hand vorsichtig hin und herbewegen bis die lösbaren Haltelaschen eingerastet sind. An- schliessend mit ca.
  • Seite 99 Benutzerhandbuch 6 Elektrischer Anschluss Schritt 4: Ziehen Sie vorsichtig an Stecker und Kabel um zu kontrollieren ob diese fest sitzen und montieren Sie anschliessend ggf. den Fixierungsblock. - - ENDE...

  • Seite 100: Inbetriebnahme

    Inbetriebnahme Inspektion vor der Inbetriebnahme Überprüfen Sie folgenden Punkte, bevor Sie den Wechselrichter starten: • Wurde die gesamte Vorrichtung zuverlässig installiert? • Befinden sich der/die DC-Schalter und der AC-Schutzschalter in der Position „OFF“ (AUS)? • Wurde das Erdungskabel ordnungsgemäß und zuverlässig angeschlossen? •...

  • Seite 101: App-Vorbereitung

    Benutzerhandbuch 7 Inbetriebnahme Schritt 6: Kontrollieren Sie die LED-Anzeige um nachzuprüfen dass sich der Wechselrichter im Nor- malbetrieb befindet. (Siehe "2.4 LED-Anzeige"). - - ENDE • Halten Sie sich strikt an die vorhergehende Reihenfolge. Andernfalls kann das Produkt beschädigt werden. Der dadurch verursachte Schaden ist nicht durch die Garantie abgedeckt.
  • Seite 102 7 Inbetriebnahme Benutzerhandbuch Abbildung 7-1 Sprache und Server auswählen Schritt 2: Geben Sie Zugangsname und Passwort ein und tippen Sie auf "LOGIN" um sich anzumelden. Schritt 3: Tippen Sie auf in der oberen rechte Ecke, um den Bildschirm zum Anlegen von Anla- gen aufzurufen.
  • Seite 103 Benutzerhandbuch 7 Inbetriebnahme Abbildung 7-2 Einstellungen zur Anlagenerstellung Parameterna- Beschreibung Anlagenname Der Name der Anlage. Anlagentyp Bei Anlagen mit Hybrid wählen Sie "Energiespeichersystem" oder "Mit Hybrid (speicherfähig)" Installierte Leis- Die installierte Leistung der am Hybrid angeschlossenen Panel-kWp. tung kWp Land/Region Das Land/die Region, in dem/der sich die Anlage befindet.
  • Seite 104 7 Inbetriebnahme Benutzerhandbuch Parameterna- Beschreibung Der Standort der Anlage, der auf zwei Arten ausgefüllt werden kann: • Manuell: Geben Sie den Standort der Anlage manuell in das Einga- befeld ein, gerne auch z.B. nur einen Ort in Ihrer Nähe. Anlagenadres- •...
  • Seite 105 Benutzerhandbuch 7 Inbetriebnahme Schritt 6: Nachdem ein Gerät verknüpft wurde tippen Sie "Gerät", dann "Inbetriebnahme fortsetzen" um zur entsprechenden Oberfläche zu gelangen. Schritt 7: Wenn eine Verbinung mit dem Internet über WLAN gewünscht wird dann tippen Sie auf Netzwerkkonfiguration um die Oberfläche WLAN-Verbindung aufzurufen. Tippen Sie in der...
  • Seite 106 7 Inbetriebnahme Benutzerhandbuch WLAN-Liste auf das Heimnetzwerk, geben Sie für die ausgewählte SSID das Router-Pass- wort ein und tippen Sie anschließend auf Bestätigen. Schritt 8: Rufen Sie ggf. die Oberfläche EasyConnect aktivieren auf, und drücken Sie die Multi- funktionstaste am WiNet-S, um den Easyconnect-Modus gemäß der Aufforderung auf dem Bildschirm zu aktivieren.
  • Seite 107 Benutzerhandbuch 7 Inbetriebnahme Wenn das Land auf Australien eingestellt ist, stellen Sie zusätzlich den zutreffenden Netzbe- treiber und dann den Netztyp ein. Das hier gezeigte Bild dient lediglich der allgemeinen Orientierung. Informationen zu den un- terstützten Netzbetreibern finden Sie in der aktuellen Benutzeroberfläche.
  • Seite 108 7 Inbetriebnahme Benutzerhandbuch Tabelle 7-1 Beschreibung des Netzbetreibers und des Netztyps Netzbetreiber Netztyp AS/NZS 4777.2:2015 AS/NZS 4777.2:2020 Australien A AS/NZS 4777.2:2020 Australien B AS/NZS 4777.2:2020 Australien C • STNW1170: einphasig < 10 kVA & drei- ENERGEX & Ergon Energy phasig < 30 kVA •...
  • Seite 109 Benutzerhandbuch 7 Inbetriebnahme * Zur Einhaltung von AS/NZS 4777.2:2020 wählen Sie zwischen Australia A/B/C. Wenden Sie sich an Ihren Stromnetzbetreiber, um sich nach der zu verwendenden Region zu erkundigen. • Bitte prüfen Sie, welches Land von diesem Produkt unterstützt wird unter http:// support.sungrowpower.com/.

  • Seite 110: Isolarcloud App

    Wartung des Wechselrichters bereit. Benutzer können auch Wechselrichterinformationen anzeigen lassen und zulässige Parameter über die App einstellen. * Für den Direct Login über WLAN ist das Kommunikationsmodul SUNGROW WiNet-S er- forderlich. Die iSolarCloud App kann auch eine Kommunikationsverbindung zum Wechsel- richter über eine kabelgebundene Ethernet-Verbindung herstellen.

  • Seite 111: Kontoregistrierung

    Benutzerhandbuch 8 iSolarCloud App Kontoregistrierung Der Zugang unterscheidet zwei Benutzergruppen, Endbenutzer und Händler/Installateur. • Als "Inhaber/Betreiber" kann man Anlageninformationen ansehen, zulässige Parameter einstellen, seine Anlage mit jemandem teilen, z. B. einem Freund oder mit dem Installateur. • Der/Die Installateur*in kann Anlagen erstellen, Anschlussbedingungsparameter einstel- len und helfen die Anlage zu verwalten oder zu warten oder nach Inhaber*in/Betreibe- r*in-Zustimmung mit z.B.

  • Seite 112: Anmeldung

    8 iSolarCloud App Benutzerhandbuch Schritt 4: Füllen Sie die Registrierungsinformationen aus, einschließlich E-Mail, Verifizierungscode, Passwort und Bestätigung und Land (Region). Als Elektriker*in kann der Unternehmensna- me hinzufügt werden, sowie ggf. der "Code des übergeordneten Händlers/Installateur" falls vorhanden. (Beginnt oft mit "DE...") Der optional eingebbare Code z.B.

  • Seite 113: Anmeldevorgang

    Benutzerhandbuch 8 iSolarCloud App 8.4.2 Anmeldevorgang Schritt 1: Drücken Sie beim WiNet-S-Modul 3-mal die Multifunktionstaste, um den WLAN-Hotspot zu aktivieren. Es ist kein Passwort erforderlich und die Gültigkeitsdauer beträgt 30 Minuten. Abbildung 8-1 Aktivieren des WLAN-Hotspots Schritt 2: Verbinden Sie das Mobiltelefon mit dem WLAN-Netzwerk mit der Bezeichnung „SG- xxxxxxxxxxx”...

  • Seite 114: Grundeinstellungen

    8 iSolarCloud App Benutzerhandbuch HINWEIS Das „Land/Region” muss auf das Land eingestellt werden, in dem der Wechsel- richter installiert ist. Andernfalls meldet der Wechselrichter möglicherweise Fehler. Abbildung 8-3 Lokaler WLAN-Zugang Schritt 6: Nach Abschluss der initialen Einstellungen tippen Sie auf HOCHFAHREN in der oberen rechten Ecke und das Gerät wird initialisiert.

  • Seite 115: Modus Zur Blindleistungsregulierung

    Benutzerhandbuch 8 iSolarCloud App 8.5.3 Modus zur Blindleistungsregulierung Der Wechselrichter verfügt über eine Funktion zur Blindleistungsregulierung. Verwenden Sie als Installateur*in das Auswahlfeld "Einstellung Blindleistung" um diese nach Netzbetrei- bervorgaben einzustellen. Tabelle 8-1 Beschreibungen der Modi zur Blindleistungsregulierung: Beschreibungen Modus Der PF (Leistungsfaktor) ist festgelegt auf +1,000. Die Blindleistung kann über den Parameter PF (Leistungsfaktor) geregelt werden.
  • Seite 116 8 iSolarCloud App Benutzerhandbuch Voreinstellung Beschreibung Bereich Parameter Ausgangsleistung an Punkt P2 auf der Q(P)-Moduskurve (in QP_P2 20% ~ 100% Prozent) Ausgangsleistung an Punkt P3 QP_P3 auf der Q(P)-Moduskurve (in 100% 20% ~ 100% Prozent) Leistungsfaktor (PF) bei an Punkt QP_K1 P1 auf der Q(P) -Moduskurve Leistungsfaktor (PF) bei an Punkt...
  • Seite 117 Benutzerhandbuch 8 iSolarCloud App Tabelle 8-3 Beschreibungen der Parameterwerte des „Q(U)“-Modus: Voreinstellung Beschreibung Parameter Bereich Wählen Sie die entsprechende Q(U) Kurve A, B, C Kurve gemäß den örtlichen Vorschriften Hysterese-Spannungsbreite Hysterese- 0 ~ 5% auf der Q(U)-Moduskurve Verhältnis Netzspannung-Grenzwert an 80% ~ 100% QU_V1 Punkt P1 auf der Q(U)-...

  • Seite 118: Funktionsübersicht

    Abbildung 8-6 Baumdiagramm iSolarCloud App Wenn ein SUNGROW EV-Ladegerät angeschlossen ist, bietet die App die folgenden zu- sätzlichen Optionen. Dieser Bereich wird automatisch angezeigt, sobald das EV-Ladegerät mit dem Hybrid-Wechselrichter verbunden ist. Wenn sich die Benutzeroberfläche der App nicht automatisch ändert, loggen Sie sich bitte aus und melden Sie sich erneut im Local Ac-...

  • Seite 119: Home

    Benutzerhandbuch 8 iSolarCloud App Abbildung 8-7 Baumdiagramm mit SUNGROW Ladestation Home Die Startseite der App wird bei Lokalem Zugriff in der folgenden Abbildung gezeigt.
  • Seite 120 8 iSolarCloud App Benutzerhandbuch Abbildung 8-8 Home Tabelle 8-4 Beschreibung der Startseite Beschreibung Name Visualisiert die PV-Leistung, die Einspeiseleistung usw. Die Linie mit einem Pfeil zeigt den Energiefluss Leistungs- zwischen den angeschlossenen Geräten an und Flussschema der Pfeil beschreibt die Energieflussrichtung. Zeigt den heutigen Energieertrag des Wechselrich- Ertrag heute ters in kWh an.
  • Seite 121 Benutzerhandbuch 8 iSolarCloud App Abbildung 8-9 Startseite Lokaler Zugriff mit Sungrow Ladestation Tabelle 8-5 Beschreibung der Startseite Beschreibung Name Zeigt die PV-Leistung Einspeiseleistung usw. an. Die Linie mit dem Pfeil zeigt den Energiefluss zwi- Leistungs- schen den angeschlossenen Geräten an. Der Pfeil Flussschema zeigt die Richtung des Energieflusses an.

  • Seite 122: Betriebsdaten

    8 iSolarCloud App Benutzerhandbuch Betriebsdaten Klicken Sie in der Navigationsleiste auf Betriebsdaten (Run Information) , um den ent- sprechenden Bildschirm aufzurufen (siehe folgende Abbildung). Abbildung 8-10 Betriebsdaten Die Betriebsdaten umfassen Informationen zur PV-Anlage, Wechselrichter, Stromnetz inklu- sive Eingangs- und Ausgangsleistung sowie zum Batteriesystem. Klicken Sie in der Navigationsleiste auf Aufzeichnungen (Records), um den entsprechen- den Bildschirm aufzurufen (siehe folgende Abbildung).

  • Seite 123: Das Diagramm

    Benutzerhandbuch 8 iSolarCloud App 8.9.1 Das Diagramm Der Menüpunkt Verlaufsdiagramm (Chart) beinhaltet eine illustrierte Grafik zur täglichen Stromerzeugung, wie in der folgenden Abbildung dargestellt. Abbildung 8-12 Leistungskurve Die App visualisiert Aufzeichnungen der Stromerzeugung in einer Vielzahl von Formen, ein- schließlich eines täglichen Stromerzeugungsdiagramms, eines monatlichen Stromerzeu- gungshistogramms, eines jährlichen Stromerzeugungshistogramms und eines gesamten Stromerzeugungshistogramms.

  • Seite 124: Ereignisprotokolle

    8 iSolarCloud App Benutzerhandbuch Abbildung 8-13 Alarmaufzeichnungen Klicken Sie auf " " , um ein Zeitsegment auszuwählen und die entsprechenden Protokolle anzuzeigen. Wählen Sie eines der Protokolle in der Liste aus und klicken Sie auf das Protokoll, um die detaillierten Fehlerinformationen einzusehen, wie in der folgenden Abbildung gezeigt. Abbildung 8-14 Detaillierte Informationen zu einer Störungsmeldung 8.9.3 Ereignisprotokolle Tippen Sie erneut auf Event Records (Ereignisprotokolle) , um den Bildschirm aufzurufen,...

  • Seite 125: Wechselrichter (Optional)

    Benutzerhandbuch 8 iSolarCloud App Abbildung 8-15 Ereignisprotokolle 8.10 Wechselrichter (optional) Dieser Bereich wird nur angezeigt, wenn das SUNGROW EV-Ladegerät mit dem Hybrid-Wechselrichter verbunden ist. Tippen Sie auf Wechselrichter in der Navigationsleiste, und die Bedienoberfläche des Wechselrichters wird unten angezeigt.

  • Seite 126: Ev-Ladegerät (Optional)

    Firmware Update. Für weitere Informationen, siehe ration "8.12 Mehr" 8.11 EV-Ladegerät (optional) Dieser Abschnitt gilt nur in Kombination des AC011E-01 mit dem dreiphasigen Sungrow SHRT. Tippen Sie auf EV-Charger (EV-Ladegerät) in der Navigationsleiste, und die EV-Ladegerät- Bedienoberfläche wird unten angezeigt.
  • Seite 127 Benutzerhandbuch 8 iSolarCloud App Abbildung 8-17 EV-Ladegerät Tabelle 8-8 Beschreibung der Bedienoberfläche des Ladegeräts Beschreibung Name Zeigt den Namen des angeschlossenen EV- Name des Ladegeräts Ladegeräts an Zeigt den aktuellen Betriebsstatus eines Ladegeräts an, der folgende Informationen enthält Unplugged (Ausgesteckt), Standby,Charging (Laden), Ladestatus Charging Complete (Ladevorgang abgeschlossen)und Disable (Deaktivieren)

  • Seite 128: Fahrleistung Pro Kwh

    8 iSolarCloud App Benutzerhandbuch Beschreibung Name Charging power Zeigt die momentane Ladeleistung an (Ladeleistung) Tippen Sie auf diese Schaltfläche, um den Ladevorgang zu starten oder zu beenden. Ohne Start/Stop-Schalter Funktion wenn ausgegraut. Details hierzu finden Sie unter "8.11.4 Start/Stop-Schalter" Details hierzu finden Sie unter "8.11.1 Fahrleistung Fahrleistung pro kWh pro kWh"...

  • Seite 129: Lademodus

    Sie es erneut. Wenn sich der Modus immer noch nicht einstellen lässt, wenden Sie sich zunächst an Ihren Vertriebshändler. Wenn das Problem weiterhin besteht, wenden Sie sich an SUNGROW. • Die vier Lademodi des EV-Ladegeräts können im Selbstverbrauchsmodus des Wechselrichters verwendet werden.
  • Seite 130 8 iSolarCloud App Benutzerhandbuch Laden mit grünem Strom Dieser Modus ist der sparsamste Lademodus, bei dem das Ladegerät vorrangig PV-Energie zum Laden des Fahrzeugs nutzt, möglichst ohne die Deckung durch PV anderer Hausverbraucher zu beeinträchtigen. Bei Unstimmigkeiten bitte auf Phasendreher und Phasenlageverschiebung der gesamten AC-Verkabelung kontrollieren lassen.
  • Seite 131 Benutzerhandbuch 8 iSolarCloud App Abbildung 8-21 Schnellladen Wählen Sie Fast Charging (Schnellladen) aus und tippen Sie auf Speichern. Voreingestelltes Laden In diesem Modus kann der Benutzer die Anzahl an kWh eingeben, die er aufladen möchte, sowie die voraussichtliche Abholzeit. Das System schaltet dann intelligent zwischen dem Ökostrom-Lademodus und dem Schnelllademodus um, so dass das Fahrzeug zu den niedrigsten Kosten aufgeladen werden kann, bevor es vom Benutzer abgeholt wird.
  • Seite 132 8 iSolarCloud App Benutzerhandbuch Abbildung 8-22 Voreingestelltes Laden Tippen Sie auf Preset Charging (Voreingestelltes Laden), um die Oberfläche Add Preset Condition (Voreingestellte Bedingung hinzufügen) aufzurufen. Geben Sie die Werte für Preset Charge (Voreingestelltes Laden) und Time to Use EV(Zeit für die Nutzung von EV) ein, und tippen Sie auf Save (Speichern).
  • Seite 133 Benutzerhandbuch 8 iSolarCloud App Abbildung 8-23 Individuelles Laden Wählen Sie Customized Charging (Individuelles Laden) aus, um die Oberfläche Add Preset Condition (Voreingestellte Bedingung hinzufügen) aufzurufen, ziehen Sie die Werte, um die Start- und Endzeit des Ladevorgangs einzustellen, geben Sie Current (Strom) und Charging Power (Ladeleistung) ein und tippen Sie auf Save (Speichern).

  • Seite 134: Einstellung Von Parametern

    8 iSolarCloud App Benutzerhandbuch 8.11.3 Einstellung von Parametern Tippen Sie erneut auf Settings (Einstellungen) (Fahrleistung pro kWh), um die entsprechende Oberfläche aufzurufen. Abbildung 8-24 Einstellung von Parametern Tippen Sie auf den Schalter, um das Ladegerät zu aktivieren. Tippen Sie erneut auf den Schalter, um das Ladegerät zu deaktivieren. In diesem Fall befindet sich das Ladegerät im Status „Disable“...

  • Seite 135: Mehr

    Benutzerhandbuch 8 iSolarCloud App Befindet sich das Ladegerät nach dem Einstellen des Lademodus im Zustand „Unplugged“ (Ausgesteckt), ist das Ladekabel möglicherweise nicht eingesteckt. Überprüfen Sie die Verbindung oder schließen Sie das Kabel wieder an das EV Um den Ladevorgang zu beenden, tippen Sie während des Ladevorgangs auf .

  • Seite 136: Systemparameter

    8 iSolarCloud App Benutzerhandbuch Abbildung 8-25 Mehr Die Anzeige unter "Mehr" unterstützt die folgenden Vorgänge: • Einstellungmöglichkeit diverser Systemparameter, einschließlich Wechselrichter- oder Energiemanagement-Parameter. • Aktualisieren Sie die Wechselrichter-Firmware für das Kommunikaitonsmodul. 8.12.1 Systemparameter Tippen Sie auf Settings (Einstellungen)→„Systemparameter”, um den entsprechenden Bildschirm aufzurufen, wie in der folgenden Abbildung gezeigt.

  • Seite 137: Betriebsdauer

    Benutzerhandbuch 8 iSolarCloud App Booten/Herunterfahren Tippen Sie auf „Booten/Herunterfahren”, um den Befehl zum Hochfahren/Herunterfahren an den Wechselrichter zu senden. Für Australien und Neuseeland ist die Option „Boot” verboten, wenn der DRM-Status DRM0 ist. Datum und Uhrzeit einstellen Die richtige Systemzeit ist sehr wichtig. Eine falsche Systemzeit wirkt sich direkt auf die Da- tenprotokollierung und die mögliche Leistung aus.

  • Seite 138: Reguläre Parameter

    8 iSolarCloud App Benutzerhandbuch Abbildung 8-28 Fault Recovery (Fehlerbehebung) 8.12.4 Reguläre Parameter Tippen Sie auf Einstellungen –> Betriebsparameter –> Sonstige Einstellungen, um den Bild- schirm aufzurufen, wie in der folgenden Abbildung gezeigt. Abbildung 8-29 Reguläre Parameter Bei externer NA-Schutz Auslösung kann zwischen ansteigendem und abfallendem Signal gewählt werden.
  • Seite 139 Benutzerhandbuch 8 iSolarCloud App Abbildung 8-31 Wirkleistungseinstellungen Tabelle 8-11 Beschreibung der Wirkleistungsregelung Vorein- Beschreibung Parameter Bereich stellung Aktivieren/Deaktivieren der Soft-Start- Active Power Soft Funktion der Wirkleistung nach Auftre- Ein/Aus Start after Fault ten eines Fehlers Die Soft-Start-Zeit, die erforderlich ist, Active Power Soft um die Wirkleistung nach Auftreten ei- Start Time after...

  • Seite 140: Blindleistungs-Steuerung

    8 iSolarCloud App Benutzerhandbuch Vorein- Beschreibung Parameter Bereich stellung Aktivierung Begrenzung der Active Power Limit Ein/Aus Wirkleistung Das Verhältnis des Wirkleistungs- Active Power Limit 100.0% 0 ~ 100% grenzwerts zur Nennleistung in Ratio Prozent 8.12.7 Blindleistungs-Steuerung Tippen Sie auf Einstellungen –> Leistungs-Regelungsmodus –> Blindleistungseinstellungen, um den Bildschirm aufzurufen, wie in der folgenden Abbildung dargestellt.

  • Seite 141: Batterieentladezeit

    Benutzerhandbuch 8 iSolarCloud App 8.12.8 Batterieentladezeit Tippen Sie auf Einstellungen –> Energymanagementparameter –> Entladezeiten, um den entsprechenden Bildschirm aufzurufen, wie in der folgenden Abbildung gezeigt. Zu diesen Tageszeiten darf die Batterie die Energie an die Verbraucher im Haus abgeben. Abbildung 8-33 Batterieentladezeiten f�r Werktage bzw. Wocheende 8.12.9 Batterie Zwangsladezeit Tippen Sie auf Einstellungen –>...

  • Seite 142: Lastregelung

    8 iSolarCloud App Benutzerhandbuch 8.12.10 Lastregelung Tippen Sie auf Einstellungen –> Energiemanagementparameter –> DO-Konfiguration um das Einstellungsmenü für den "Regelmodus Last" anwählen zu können. Darin können Sie dann auswählen zwischen Zeitplan-, Sofort- und Intelligentem Modus. Abbildung 8-35 DO-Schalter Regelung von Verbrauchern Zeitplan-Modus In diesem Modus können Sie bis zu zwei Zeiträume für das Zuschalten eines Verbrauchers bestimmen, über Startzeit 1 , Endezeit 1, Startzeit 2, Endezeit 2 (Zeitraum 0:00-0:00 bedeu-...

  • Seite 143: Kommunikations-Parameter

    Benutzerhandbuch 8 iSolarCloud App Wenn die überschüssige PV-Energie den eingestellten Wert der Überschussleistung nach- haltig überschreitet, kann die DO-Funktion während des gesetzten Intervalls die Last ansteuern. Hinweis: Der intelligente Modus ist während eines Stromausfalls deaktiviert. • Der Überschuss wird am Energy Meter gemessen. Wenn also ein Bestandswechselrich- ter mit eingebunden ist so wird dessen Überschuss mit erfasst sofern nicht in der Batterie des Hybrid speicherbar.

  • Seite 144: Aktualisieren Der Firmware

    8 iSolarCloud App Benutzerhandbuch Abbildung 8-39 Kommunikations-Parameter • Der freie IP-Adressbereich ist von .20 bis .240, der Rest ist reserviert. • Die IP-Adresse, das Gateway, die Subnetzmaske, der bevorzugte DNS-Server und der alternative DNS-Server können nur geändert werden, wenn DHCP auf „Aus” gesetzt ist. •...

  • Seite 145: Erdungskontrolle

    "Fertig" , um das Upgrade zu beenden. - - ENDE 8.12.13 Erdungskontrolle Wenden Sie sich an SUNGROW, um den erweiterten Zugang und das entspre- chende Passwort zu erhalten, bevor Sie die Erdungserkennungsparameter einstellen. Unbefugte Personen dürfen sich nicht mit diesem Konto anmelden. Andernfalls haftet SUNGROW nicht für derartige entstandene Schäden.

  • Seite 146: Parallele Konfiguration

    Der PV-Isolationswiderstandsfehler (Fehlersubcode 039) löst das DO-Relais aus, um den externen Alarm zu signalisieren. 8.12.14 Parallele Konfiguration Wenn zwei oder mehr SUNGROW Hybride parallel geschaltet sind, muss der Wechselrich- ter als Host oder Client eingestellt werden. Tippen Sie auf Mehr–>Einstellungen–>Leistungs-Regelungsmodus–>Einspeisebegrenzung, um den entsprechenden Bildschirm aufzurufen.

  • Seite 147: Energieverwaltungsmodus

    50,00 Hz 50,00 ~ 55,00 Hz Wenn ausserhalb Europas PV-Wechselrichter an der Backup-Verkabelung des Sungrow Hybrid angeschlossen sind, muss der Hybrid-Wechselrichter in der Lage sein, deren Aus- gangsleistung zu begrenzen. Diese Begrenzung wird notwendig, wenn z. B. die Batterie des Hybrid-Wechselrichters voll geladen ist und die verfügbare Leistung der PV-Anlage den...

  • Seite 148: Microgrid-Systemparameter

    8 iSolarCloud App Benutzerhandbuch Abbildung 8-41 Energy Management Mode Beschreibung Parameter Der normale Betriebsmodus des Wechselrichters, bei dem der Wechselrichter die Verbraucher im Haus mit PV- und Eigenverbrauchsmodus Batteriestrom versorgt. Wenn die PV-Leistung höher ist als (Deckung durch PV) die Last und die Batterie vollständig geladen ist, wird der Strom entsprechend den Einstellungen für die Einspeisebe- grenzung in das Netz eingespeist.
  • Seite 149 Benutzerhandbuch 8 iSolarCloud App Abbildung 8-42 MicroGrid System Parameters Tabelle 8-13 Beschreibung der MicroGrid-Systemparameter Beschreibung Vorein- Parameter Bereich stellung Erzwungener Stopp / Er- Aggregat Wählen Sie aus, wie Sie das Aggregat Gesteuert zwungener Start/Stop starten und stoppen möchten. (Wird in Eu- Start / Ge- von SOC Steuerung...
  • Seite 150 8 iSolarCloud App Benutzerhandbuch Beschreibung Vorein- Parameter Bereich stellung Wenn der SOC den unteren Grenzwert er- Untere Gren- reicht, wird das Aggregat gestartet, um die ze des SOC Lasten mit Strom zu versorgen und die zum Starten 20 % 0 ~ 100 % Batterien zu laden.

  • Seite 151: Außerbetriebnahme Des Systems

    Außerbetriebnahme des Systems Außerbetriebnahme des Wechselrichters 9.1.1 Trennen des Wechselrichters VORSICHT Verbrennungsgefahr! Auch wenn der Wechselrichter schon ausgeschaltet ist, kann er noch Wärme abge- ben und Verbrennungen verursachen. Tragen Sie Schutzhandschuhe, wenn Sie mit dem Wechselrichter arbeiten, nachdem dieser sich abgekühlt hat. Bei Wartungs- oder anderweitigen Servicearbeiten muss der Wechselrichter ausgeschaltet sein.

  • Seite 152: Demontage Des Wechselrichters

    Bitte entsorgen Sie den Wechselrichter gemäß den in Ihrer Region geltenden Be- stimmungen und Normen, um Sach- und Personenschäden vorzubeugen. HINWEIS Einige der Materialien, aus denen der Wechselrichter gefertigt ist, sind unter Um- ständen umweltschädlich. Bitte entsorgen Sie diese gemäß den am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott, ggf. über SUNGROW.

  • Seite 153: Außerbetriebnahme Der Batterie

    Benutzerhandbuch 9 Außerbetriebnahme des Systems Außerbetriebnahme der Batterie Nehmen Sie die Batterie nach der Außerbetriebnahme des Wechselrichters außer Betrieb. Gehen Sie zur Außerbetriebnahme von Lithium-Ionen-Akkus wie folgt vor:. Schritt 1: Trennen Sie den DC-Leitungsschutzschalter der Batterie, bzw. zwischen Batterie und Hyb- rid.

  • Seite 154: Fehlerbehebung Und Wartung

    10 Fehlerbehebung und Wartung 10.1 Fehlerbehebung Eventuelle Fehlercodes der Sungrow Ladestation entnehmen Sie bitte dem Be- nutzerhandbuch der Ladestation. Wenn ein Alarm auftritt, können die Alarminformationen über die App angezeigt werden. Alarm-ID und eventuelle Korrekturmassnahmen welche nur durch entsprechende Fachkräf- te mit entsprechender Ausrüstung und Schutzmassnahmen durchgeführt werden können...
  • Seite 155 Absprache mit dem örtlichen Energieversorgungsunternehmen. 3. Wenn der Alarm weiterhin besteht, wenden Sie sich an SUNGROW. In der Regel verbindet sich der Wechselrichter erneut mit dem Versorgungsnetz, wenn es sich wieder im Normalzustand befindet. Wenn der Alarm wiederholt auftritt: 1.
  • Seite 156 2. Überprüfen Sie über die App, ob die Schutzpara- meter richtig eingestellt sind. 3. Wenn der Alarm weiterhin besteht, wenden Sie sich an SUNGROW. In der Regel verbindet sich der Wechselrichter erneut mit dem Versorgungsnetz, wenn es sich wieder im Normalzustand befindet.
  • Seite 157 Lösungsvorschläge zu erhalten, wenn die Netz- frequenz den angegebenen Wert überschreitet. 2. Wenn der Alarm weiterhin besteht, wenden Sie sich an SUNGROW. In der Regel verbindet sich der Wechselrichter erneut mit dem Versorgungsnetz, wenn es sich wieder im Normalzustand befindet. Wenn der Fehler wiederholt auftritt: 1.
  • Seite 158 4. Überprüfen Sie, ob der Lüfter ordnungsgemäß läuft. Wenn nicht, ersetzten Sie den Lüfter. 5. Wenn der Alarm weiterhin besteht, wenden Sie sich an SUNGROW. Warten Sie bis der Wechselrichter sich wieder im Normalzustand befindet. Wenn der Fehler wiederholt auftritt: 1.
  • Seite 159 2. Prüfen Sie, ob die Isolation zwischen dem Er- defekt dungskabel und dem Stromkabel ordnungsgemäß ist. 3. Wenn der Alarm weiterhin besteht, wenden Sie sich an SUNGROW. 1. Reduzieren Sie die Leistung der am netzunabhän- gigen Anschluss angeschlossenen Lasten oder ent- Netzentkoppelte fernen Sie einige Lasten.
  • Seite 160 Batteriestromkabel richtig angeschlossen ist. Wenn Batterie abnormal ja, wenden Sie sich an den Batteriehersteller. Wenn 739, 832– nein, wenden Sie sich an SUNGROW. 833, 835– 3. Treffen Sie bei abnormaler Batterietemperatur Maßnahmen zur Änderung der Umgebungstempera- tur, z. B. zur Verbesserung der Wärmeableitungsbedingungen.

  • Seite 161: Wartung

    620, 624 Wenden Sie sich an den Händler, wenn Sie die in der Spalte „Fehlerbehebungs- methode“ aufgeführten Maßnahmen ergriffen haben, das Problem aber weiterhin besteht. Wenden Sie sich an SUNGROW, wenn der Händler das Problem nicht lö- sen kann. 10.2 Wartung 10.2.1 Wartung...

  • Seite 162: Regelmäßige Wartung

    Um die Gefahr eines Stromschlags zu vermeiden, führen Sie keine weiteren War- tungsarbeiten durch, die über dieses Handbuch hinausgehen. Wenden Sie sich bei Bedarf an SUNGROW für die Wartung. Andernfalls sind die verursachten Schäden nicht durch die Garantie abgedeckt. HINWEIS Das Berühren der Leiterplatte oder anderer statisch empfindlicher Komponenten...

  • Seite 163: Austausch Der Knopfzelle

    Sie mindestens zehn Minuten mit den Wartungsarbeiten. An der inneren Leiterplatte ist eine Knopfzelle. Setzen Sie sich mit dem Kundendienst von SUNGROW in Verbindung, wenn der entsprechende Fehleralarm auftritt. Prüfen Sie die Befestigung, das Erscheinungsbild, Spannung und Widerstand vierteljährlich und jährlich.

  • Seite 164: Anhang

    11 Anhang 11.1 Technische Daten Parameter SH5.0RT SH6.0RT PV-Eingang (DC) Empfohlen max. PV- 7.500 W 9.000 W Eingangsleistung Max. PV-Eingangsspannung 1.000 V 1.000 V Einschaltspannung 180 V 250 V DC-PV-Nennspannung 600 V 600 V MPP-Spannungsbereich 150 V ~ 950 V...
  • Seite 165 Benutzerhandbuch 11 Anhang Parameter SH5.0RT SH6.0RT AC-Nennspannung 3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V Wechselstrom- 270 Vac ~ 480 Vac Spannungsbereich Rated Netzfrequenz/ 50 Hz /45 ~ 55 Hz, 60 Hz/ 55 ~ 65 Hz...
  • Seite 166 11 Anhang Benutzerhandbuch Parameter SH5.0RT SH6.0RT Display RS485, WLAN, Ethernet, CAN, 4 × DI, 1 × DO Kommunikation MC4 (PV) / Sunclix (Batterie)/Evo2 Kompatibel (Batterie) Gleichstrom-Anschlussart Plug-and-Play-Konnektor Wechselstrom-Anschlussart Herstellungsland China Mechanische Daten Abmessungen (B x H x T) 460 mm x 540 mm x 170 mm...
  • Seite 167 Benutzerhandbuch 11 Anhang SH8.0RT Parameter SH10RT Max. PV-Eingangsspannung 1.000 V Einschaltspannung 250 V DC-Eingangsnennspannung 600 V MPP-Spannungsbereich 200 V ~ 950 V MPP-Spannungsbereich bei 330 V ~ 850 V 280 V ~ 850 V Nennleistung Anzahl der MPPTs Max. Anzahl PV-Stränge pro 1 / 1 1 / 2 MPPT...
  • Seite 168 11 Anhang Benutzerhandbuch SH8.0RT Parameter SH10RT Schutz LVRT Anti-Insel-Schutz Wechselstrom- Kurzschlussschutz Leckstromschutz Gleichstrom-Schalter (PV) Gleichstrom(DC)-Überstrom- schutz (Batterie) III [Netz], II [PV] [Batterie] Überspannungskategorie DC Type II / AC Type II ÜSG Verpolungsschutz am Batterieeingang Parallelbetrieb am Netzan- Host-Client Betrieb / 5 ** (Gleiche Version und gleiche schluss / Max.
  • Seite 169 Wechselrichter parallel verfügbar, wenn keine Rundsteuerung im System verwendet wird. *** Kann nur erreicht werden, wenn PV- und Batterieleistung ausreichend sind. **** Spitzenleistung nur für ohmsche Lasten. Details finden Sie im Kapitel 11.2 SHRT Back- up-Ausgangsleistung. Parameter SH5.0RT-20 SH6.0RT-20 PV-Eingang (DC) Empfohlen max. PV- 7.500 W 9.000 W...
  • Seite 170 11 Anhang Benutzerhandbuch Parameter SH5.0RT-20 SH6.0RT-20 Batteriedaten Batterietyp Lithium-Ionen-Batterie Batteriespannung 150 V ~ 600 V Max. Lade- / Entladestrom 30 A */ 30 A* Max. Lade-/Entladeleistung 7.500 W / 6.000 W 9.000 W / 7.200 W Wechselstrom-Eingangs- und Ausgangsdaten AC-Nennausgangsleistung 5.000 W...
  • Seite 171 Benutzerhandbuch 11 Anhang Parameter SH5.0RT-20 SH6.0RT-20 Parallelbetrieb am Netzan- Host-Client Betrieb / 5 ** (Gleiche Version und gleiche schluss / Max. Anzahl von Nennausgangsleistung) Wechselrichtern Systemdaten Max. Wirkungsgrad 98.0 % 98.2 % Max. Europäischer 97.2 % 97.5 % Wirkungsgrad Isolationsart ( PV / Batterie)
  • Seite 172 11 Anhang Benutzerhandbuch Parameter SH5.0RT-20 SH6.0RT-20 7.200 W / 7.200 VA，5 6.000 W / 6.000 VA，5 min Spitzenausgangsleistung **** 10.000 W / 10.000 VA，10 s 10.000 W / 10.000 VA， 10 s Nennausgangsstrom für 3 x 18.5 A Backup-Last im Netzbetrieb * Abhängig von der angeschlossenen Batterie.
  • Seite 173 Benutzerhandbuch 11 Anhang SH8.0RT-20 SH10RT-20 Parameter Max. AC-Eingangsleistung 18.600 W 20.600 W von Netz Max. AC-Ausgangsleistung 8.000 VA 10.000 VA 8.000 VA 10.000 VA Ausgangsnennscheinleistung Max. AC-Ausgangsstrom 12,1 A 15,2 A AC-Nennspannung 3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V Wechselstrom- 270 Vac ~ 480 Vac Spannungsbereich...
  • Seite 174 11 Anhang Benutzerhandbuch SH8.0RT-20 SH10RT-20 Parameter Zulässiger Bereich der relati- ven Luftfeuchtigkeit (nicht 0...100 % kondensierend) Kühlungsmethode Natürliche Konvektion 4.000 m (Leistungsreduzierung bei > 3.000 m) Max. Betriebshöhe Lautstärke (typisch) 30 dB(A) Display RS485, WLAN, Ethernet, CAN, 4 × DI, 1 × DO Kommunikation MC4 (PV) / Sunclix (Batterie)/Evo2 Kompatibel (Batterie) Gleichstrom-Anschlussart...

  • Seite 175: Die Kompatibilität Für Backup Unter Netzunabhängigem Szenario

    Bei Lasten, die in diesem Dokument nicht behandelt werden, wenden Sie sich bitte an, um die Kompatibilität der spezifischen Lasten vor allem hinsichtlich Anlaufströmen bei Schwarz- start abzuschätzen. SUNGROW übernimmt keine Verantwortung für die Nutzung einer Last ohne Bestätigung. Wir werden dieses Dokument laufend aktualisieren, bitte kontaktieren...

  • Seite 176: Qualitätssicherung

    Wenn Fehler während des Garantiezeitrahmens auftreten, muss der Kunde die Rechnung mit Kaufdatum für das Produkt vorlegen. Des Weiteren muss der Markenname am Produkt unbeschädigt und lesbar sein. Andernfalls ist SUNGROW berechtigt, die Arbeiten im Rah- men der Qualitätsgarantie zu verweigern.
  • Seite 177 Benutzerhandbuch 11 Anhang • Geräte-Modell • Seriennummer des Geräts • Fehlercode/-name • Kurze Beschreibung des Problems Ausführliche Kontaktinformationen finden Sie unter: https://en. sungrowpower. com/ contactUS.
