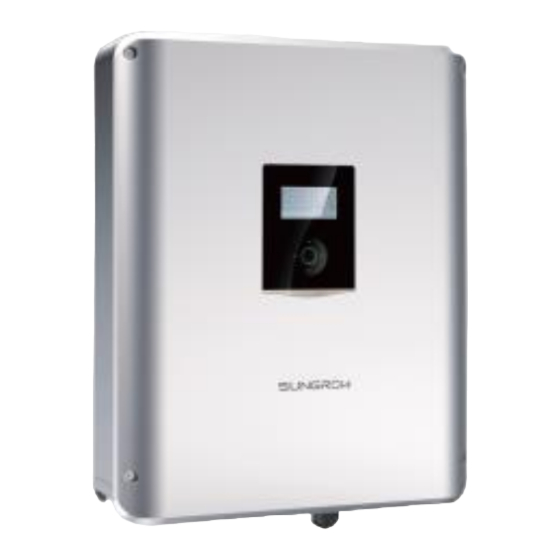

Sungrow SH3K6 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Sungrow Anleitungen
  4. Wechselrichter
  5. SH3K6
  6. Benutzerhandbuch

Sungrow SH3K6 Benutzerhandbuch

Netzgekoppelter hybrid-wechselrichter
Vorschau ausblenden Andere Handbücher für SH3K6:
Inhaltsverzeichnis

Werbung

Quicklinks

Benutzerhandbuch
SH3K6 / SH4K6
Netzgekoppelter
Hybrid-Wechselrichter
SH3.6_4.6K-UDE-Ver12-202003
Version: 1.2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sungrow SH3K6

Inhaltszusammenfassung für Sungrow SH3K6

  • Seite 1 Benutzerhandbuch SH3K6 / SH4K6 Netzgekoppelter Hybrid-Wechselrichter SH3.6_4.6K-UDE-Ver12-202003 Version: 1.2...

  • Seite 3: Zu Diesem Handbuch

    Sie Arbeiten am Wechselrichter vornehmen. Die Unterlagen mü ssen sorgfä ltig aufbewahrt werden und jederzeit zur Verfü gung stehen. Alle Rechte an den Inhalten des Handbuchs hä lt Sungrow Power Supply Co., Ltd. (nachstehend „SUNGROW“). Kein Teil dieser Anleitung darf ohne vorherige schriftliche Zustimmung von SUNGROW in keiner Form verä...
  • Seite 4 Symbol Erlä uterung Weist auf eine Gefährdung mit hohem Risiko hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen wird. Weist auf eine Gefahr mit einem mittleren Risiko hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.

  • Seite 5: Inhaltsverzeichnis

    Inhalt Zu diesem Handbuch ..............I Sicherheit ................1 Die Systemlösung ...............7 Das PV-Energiespeichersystem System (PV ESS) ....12 Bestehende PV-Systeme nachrüsten ........14 Funktionsbeschreibung ...........16 Sicherheitsfunktion ..............16 3.1.1 Schutzeinrichtungen ..............16 3.1.2 Erdschluss-Alarm ..............16 3.1.3 SPI und Autotest (nur Italien) ........... 17 Energieumwandlung und Energiemanagement ......
  • Seite 6 Sicherheit bei der Montage ............32 Anforderungen an den Montageort .......... 32 Werkzeuge ................34 Installation des Wechselrichters ..........36 Erdung des Wechselrichters ............ 37 Installation des Smart Energy Meter ........38 Elektrische Anschlüsse ............ 39 Beschreibung der Anschlussklemmen ........39 Anschluss des Stromzählers ............
  • Seite 7 Fehlersuche ................72 8.1.1 LED-Kontrollleuchte ..............72 8.1.2 Fehler in der App oder am LCD-Bildschirm ......72 Wartung ................... 84 8.2.1 Routinemä ßige Wartungsarbeiten ........... 84 8.2.2 Austausch der Knopfzelle ............84 Außerbetriebnahme des Systems ........86 Außerbetriebnahme des Wechselrichters ....... 86 Außerbetriebnahme der Batterie ..........
  • Seite 8 11.1.1 “Qt”-Modus ................104 11.1.2 “Q(P)”-Modus ..............104 11.1.3 “Q(U)”-Modus ..............105 11.1.4 Überfrequenz-Reaktion ............107 11.2 Für Italien (“IT”) ..............108 11.2.1 “Qt”-Modus ................108 11.2.2 “Q(P)”-Modus ..............108 11.2.3 “Q(U)”-Modus ..............109 11.2.4 Volt-watt-Reaktion ..............110 11.2.5 Frq-Watt-Reaktion ..............110 11.2.6 Schnittstellen-Schutzsystem (SPI)........

  • Seite 9: Sicherheit

    1 Sicherheit Allgemeine Sicherheitshinweise Dieser Wechselrichter wurde streng nach internationalen Sicherheitsbestimmungen entwickelt geprü ft. Lesen alle Sicherheitshinweise sorgsam durch, bevor Sie mit der Arbeit beginnen, und beachten Sie sie immer wä hrend der Arbeit am oder mit dem Wechselrichter. Die unsachgemä ße Bedienung oder Arbeit mit dem Gerä t kann folgende Konsequenzen nach sich ziehen: ...
  • Seite 10 1 Sicherheit Benutzerhandbuch Symbol Beschreibung Den Wechselrichter for Servicearbeiten von allen externen Spannungs- und Stromquellen trennen! Lebensgefahr: Spannungsführende Bauteile frühestens 10 Minuten nach dem Freischalten berühren! Verbrennungsgefahr durch über 60 ° C heiße Oberflä chen! Lebensgefahr durch hohe Spannungen! Inbetriebnahme, Öffnen des Gehäuses sowie Servicearbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
  • Seite 11 Benutzerhandbuch 1 Sicherheit Lebensgefahr durch Stromschlag aufgrund von Beschä digungen am Wechselrichter  Nehmen Sie den Wechselrichter nur dann in Betrieb, wenn er technisch in einem einwandfreien und sicheren Zustand ist.  Das Betreiben eines beschä digten Wechselrichters kann gefä hrliche Situationen herbeifü...

  • Seite 12: Tragen Sie Bei Der Arbeit An Batterien Geeignete Persönliche

    1 Sicherheit Benutzerhandbuch Eine nicht autorisierte Änderung der Lä ndereinstellung kann einen Verstoß gegen die Typenzertifikatskennzeichnung darstellen. Risiko einer Beschä digung des Wechselrichters durch elektrostatische Entladung. Wechselrichter kann durch Berühren elektronischen Komponenten beschä digt werden. Beachten Sie beim Umgang mit dem Wechselrichter Folgendes: ...
  • Seite 13 Benutzerhandbuch 1 Sicherheit Unsachgemä ße Einstellungen oder Wartungsarbeiten können die Batterie dauerhaft schädigen. Falsche Wechselrichter-Parameter fü hren zu vorzeitiger Alterung der Batterien. Energiezähler Tödliche Spannungen und Lebensgefahr durch elektrischen Schlag!  Verwenden Sie das Strommessgerä t nur in einer trockenen Umgebung und halten Sie es von Flüssigkeiten fern.
  • Seite 14 1 Sicherheit Benutzerhandbuch  Kenntnis des Handbuchs und anderer zugehö riger Dokumente; und  Kenntnis der ö rtlichen Bestimmungen und Verordnungen.

  • Seite 15: Die Systemlösung

    Jede Verwendung, die nicht der hier (in diesem Kapitel) beschriebenen entspricht, ist untersagt. Bei einem TT-Versorgungsnetz muss die Spannung zwischen Nullleiter und Erdung kleiner sein als 30 V. Der SH3K6 / SH4K6 ist ein einphasiger, Hybrid-Wechselrichter fü r netzgekoppelte Photovoltaik-Anlagen. integrierten...
  • Seite 16 Grid Monitoring: VDE 0126-1-1 VDE-AR-N 4105 SUNGROW POWER SUPPLY CO., LTD. WWW.SUNGROWPOWER.COM MADE IN CHINA Fig. 2-1 Das Erscheinungsbild des Wechselrichters. Pos. Name Beschreibung AC-Anschlussklemme für AC-Netz Versorgungsnetz. Backup Strg.
  • Seite 17 Funktionstast Anzeige oder Einstellung von Parametern über die Tasten. Detaillierte Definitionen: siehe Tab. 7-1. Smart Energy Meter Der Sungrow Smart Energy Meter ist neben dem Hauptschalter angebracht, um die elektrischen Messwerte am Verbindungspunkt mit dem Stromnetz zu messen. kommuniziert ü ber...
  • Seite 18 2 Die Systemlösung Benutzerhandbuch Kennzeichnung Beschreibung 1, 4 Für den 1-Phasen-Sensor 2 ist für RS485-A 2, 5 5 ist für RS485-B Leuchtet: Das Messgerät wird eingeschaltet. Blinkt: 1000 Impulse pro kWh Wirkleistung wird PWR/COM erkannt. Aus: keine Stromversorgung zum Messgerät. Leuchtet: Alle 1 kWh der Energie wird erkannt.
  • Seite 19 Benutzerhandbuch 2 Die Systemlösung Dreiphasiger Smart Energy Meter und seine Anschlü sse: Kennzeichnung Spezifikation 21, 22 RS485 Kommunikationsanschlü sse LCD-Bildschirm Anzeige von Wirk- und Blindenergie usw. L1, L2, L3 Eingangsanschlü sse an der Netzseite L1’, L2’, L3’ Ausgangsanschlüsse zur Lastseite Anschluss Neutralleiter Funktionstasten Enthält Set-Taste, Auf-Taste, Ab-Taste und...

  • Seite 20: Das Pv-Energiespeichersystem System (Pv Ess)

    Dieses Gerät misst die exportierte Leistung dreiphasiges Smart und kommuniziert mit dem Wechselrichter Energy Meter über einen RS485-Anschluss. (z. B. dreiphasig) Wechselrichter SH3K6 / SH4K6. Monokristallines Silizium, polykristallines PV-Strings Silizium sowie Dünnschichtmodule ohne Erdung. Haushaltslast Geräte, die Energie verbrauchen. Eine...
  • Seite 21 Benutzerhandbuch 2 Die Systemlösung Energiemanagement während Tagsüber Das Energiemanagementsystem (EMS) arbeitet standardmä ßig im den Eigenverbrauch. Die PV-Leistung geht zu den Lasten zuerst, dann die Batterie. Dann, wenn der Akku vollstä ndig aufgeladen ist, geht der Überschuss auf das Raster, die Exportleistung sollte nicht grö ßer sein als der in Inbetriebnahme. Wenn die PV-Leistung geringer ist als die Hausleistung, entlä...

  • Seite 22: Bestehende Pv-Systeme Nachrüsten

    Die Hybrid-Wechselrichter SH3K6 und SH4K6 sind mit allen einphasigen netzgekoppelten PV-Wechselrichtern kompatibel. Ein bestehendes PV-System kann mit SH3K6 oder SH4K6 auf ein PV ESS aufgerü stet werden. Die im PV-Wechselrichter erzeugte Energie geht zunä chst an die Verbraucher und lädt erst danach die Batterie auf. Die Energiemanagement-Funktion des SH3K6 und SH4K6 verbessert den Eigenverbrauch des neuen Systems erheblich.
  • Seite 23 Benutzerhandbuch 2 Die Systemlösung PV-Wechselrichter SH3K6/ SH4K6 Haushaltsgerät Fig. 2-7 Bestehende PV-Systeme nachrüsten * Der vorhandene PV-Wechselrichter fungiert im Gesamtsystem als Last, liefert jedoch 4600 2200 PV-Energie an das Energiespeichersystem, wie der Energiefluss am Hauptbildschirm 3000 zeigt. Unter „10.4.2 Hinzufügen des bestehenden...

  • Seite 24: Funktionsbeschreibung

    3 Funktionsbeschreibung 3.1 Sicherheitsfunktion 3.1.1 Schutzeinrichtungen Die grundlegenden Schutzfunktionen kö nnen wie folgt eingeteilt werden:  Kurzschlussschutz;  Isolationswiderstand gegen Erde;  Überwachung der Wechselrichter-Ausgangsspannung;  Überwachung der Wechselrichter-Ausgangsfrequenz;  Fehlerstrom-Überwachung;  Überwachung der DC-Einspeisung in den AC-Ausgangsstrom;  Schutz vor Inselbildung; ...

  • Seite 25: Spi Und Autotest (Nur Italien)

    Benutzerhandbuch 3 Funktionsbeschreibung 3.1.3 SPI und Autotest (nur Italien) Das autotest-System prü ft die Hö chst-/Mindestfrequenz und -spannung im Schnittstellenschutzsystem (SPI). jeder Frequenz- Spannungsschutzfunktion variiert die Auslö seschwelle linear auf- oder abwä rts in einer Kurve von jeweils ≤ 0.05 Hz/s oder ≤ 0.05 V/s beim Frequenz- oder Spannungsschutz.
  • Seite 26 3 Funktionsbeschreibung Benutzerhandbuch Leistungsminderung bei Netzeinspeisung Passen Sie die Ausgangsleistung entsprechend den ferngesteuerten Plananweisungen an; ggf. arbeitet der Wechselrichter mit herabgesetzter Leistung. Leistungsminderung bei Übertemperatur Eine hohe Umgebungstemperatur oder eine schlechte Belü ftung kann die Wechselrichterleistung vermindern. Sobald die Innentemperatur oder die Modultemperatur die Obergrenze ü...

  • Seite 27: Regulärer Betriebsspannungsbereich

    Benutzerhandbuch 3 Funktionsbeschreibung Verringerung des Leistungsfaktors Wenn der Leistungsfaktor unter PF < 1,0 fä llt, senkt der Wechselrichter die Ausgangsleistung innerhalb eines festgelegten Bereichs ab. Die folgende Abbildung zeigt die Verringerungskurve des Leistungsfaktors. Fig. 3-2 Verringerung des Leistungsfaktors 3.2.2 Regulärer Betriebsspannungsbereich Die Wechselrichter kö...

  • Seite 28: Regulärer Betriebsfrequenzbereich

    3 Funktionsbeschreibung Benutzerhandbuch Tab. 3-1 Beschreibung der Betriebsspannungsparameter Parameter Erklä rung Netzanschluss Untere Spannungsgrenze für das erste Verbinden Obere Spannungsgrenze für das erste Verbinden Untere Spannungsgrenze für die Neuverbindung Obere Spannungsgrenze für die Neuverbindung Minimale Beobachtungsdauer Verbindungs- oder Recovery-Gradient Schutz Wert für den Unterspannungsschutz Wert für den Überspannungsschutz Schutzzeit für die Unterspannung...
  • Seite 29 Benutzerhandbuch 3 Funktionsbeschreibung Stö rung kü rzer als die erforderliche Schutzzeit ist, kann der Wechselrichter wieder eine Verbindung zum Stromnetz herstellen, falls der Frequenzpegel nach der Stö rung wieder auf den Normalwert zurü ckgeht. Erstes Verbinden Zustand 2: Erneutes Verbinden nach Schutz Zustand 1: Normaler Betrieb Normaler Betrieb...

  • Seite 30: Wirkleistungsregelung

    3 Funktionsbeschreibung Benutzerhandbuch IT (1) IT (0) Parameter (1) 25 % Pn/min fü r erste Verbindung und 10 % Pn/min fü r Neuverbindung (2) Nicht zutreffend fü r erste Verbindung und 10 % Pn/min fü r Neuverbindung. (3) 30 s fü r erste Verbindung und 300 s fü r Neuverbindung. (4) Fü...

  • Seite 31: Blindleistungsregelung

    Benutzerhandbuch 3 Funktionsbeschreibung dem Start- und dem Endwert sollen alle einstallbaren Stromerzeugungssysteme die aktive, momentan erzeugte Leistung Pm verringern (bei Frequenzanstieg) oder erhö hen (bei Frequenzabfall). Fig. 3-5 Wirkleistungsverhalten bei Unterfrequenz Steigt die Netzfrequenz im Bereich zwischen 49,80 Hz und 50,20 Hz an, so wird die Wirkleistungseinspeisung mit einem Gradienten von maximal 10 % der maximalen Wirkleistung pro Minute angepasst.

  • Seite 32: Lastregelung

    3.3 Batteriemanagement Die mit dem PV ESS kompatiblen Batterien sollten der IEC 62109-Zertifizierung entsprechen. Die Batteriearten sind wie folgt.  Lithium-Ionen-Akkus von Sungrow, LG Chem, GCL, Pylon, BYD und TAWAKI.  Bleibatterien ggf. manuell zu konfigurieren. Der Wechselrichter steuert das Laden, Entladen und das Aufrechterhalten des Ladezustands anhand des Batteriestatus, was die Lebensdauer der Batterie maximiert.

  • Seite 33: Ladevorgang

    100 % Andere < 30 V Vom Kunden einzustellen Bleiakkumulatoren * Die SOC-Grenzwerte von Li-Ionen-Batterien außer Sungrow-Batterien kö nnen über den iSolarCloud-App oder den iSolarCloud-Server von qualifiziertem Personal geändert werden. 3.3.1 Ladevorgang Notladevorgang Um Schä den durch lange, übermä ßige Entladungen zu verhindern, ...

  • Seite 34: Entladevorgang

    3 Funktionsbeschreibung Benutzerhandbuch Tab. 3-7 Beschreibung des Notladevorgangs Batterietyp Auslösebedingung Abschlussbedingung Sungrow (neues Unzutreffend Unzutreffend System) Sungrow SOC ≤ 2 % SOC ≥ 4 % (Nachrüstsystem) SOC ≤ 2 % SOC ≥ 4 % LG (RESU G1/G2) SOC ≤ 12 % SOC ≥...

  • Seite 35: Batteriewartung

    Benutzerhandbuch 3 Funktionsbeschreibung  Falls die PV-Spannung den oberen Grenzwert der MPP-Spannung 560 V übersteigt, kann sich die Batterie weder entladen.  Das Hybridsystem beginnt, die Batterie zu entladen, wenn der Importleistungswert einen Schwellenwert von 70 W ü berschreitet. 3.3.3 Batteriewartung Der Wechselrichter wartet die Bleiakkumulatoren alle sechs Monate, um ihre Lebensdauer zu maximieren, unabhä...
  • Seite 36 3 Funktionsbeschreibung Benutzerhandbuch  Konfiguration der Parameter Der Wechselrichter bietet eine vielfä ltige Parameter-Konfiguration, um einen optimalen Betrieb zu gewä hrleisten.  Datenspeicherung und -anzeige Wechselrichter aufzeichnung Betriebs- Informationen Fehlerinformationen und zeigt sie am LCD-Bildschirm an.

  • Seite 37: Auspacken Und Lagerung

    Überprü fen Sie den Lieferumfang anhand der beiliegenden Packliste auf Vollstä ndigkeit. Überprü fen Sie den Verpackungsinhalt auf sichtbare Beschä digungen. Setzen Sie sich mit SUNGROW oder dem Hä ndler in Verbindung, falls Sie Schä den feststellen oder bestimmte Teile fehlen. Lagern Sie den Wechselrichter vorzugsweise in seiner Originalverpackung.

  • Seite 38: Lieferumfang

    4 Auspacken und Lagerung Benutzerhandbuch 4.2 Lieferumfang Standardlieferung Verschluss-Set (x2) Halterung Wechselrichter AC-Anschluss-Set PV-Steckverbinder Crimpkontakt Kupfer Barren OT25-6 Klemmen M5 Schraubensatz CAN kabel (batterie) RS485 kabel (Stromzähler) Datei Fig. 4-2 Lieferumfang Jedes gelieferte Set enthä lt eine selbstschneidende Schraube, eine Federscheibe, eine Fender-Unterlegscheibe...

  • Seite 39: Lagerung Des Wechselrichters

    Benutzerhandbuch 4 Auspacken und Lagerung Einphasiger Stromzä hler Dreiphasiger Stromzä hler Wi-Fi-Modul 4.3 Lagerung des Wechselrichters Wenn Sie den Wechselrichter nicht sofort installieren, wä hlen Sie einen geeigneten Standort fü r seine Lagerung. Hinweise zur Lagerung:  Lagern Sie das Gerä t in der Originalverpackung. ...

  • Seite 40: Mechanische Befestigung

    Innenräumen montiert werden. Eine optimale Montage ist fü r die Betriebssicherheit sowie fü r den erwarteten Wirkungsgrad Lebensdauer entscheidender Bedeutung. Überlegungen bezüglich der Montage: Stellen Sie sicher, dass der Montageort fü r das Gewicht des Wechselrichters geeignet ist. SUNGROW empfiehlt eine minimale...
  • Seite 41 Benutzerhandbuch 5 Mechanische Befestigung Tragfähigkeit vom vierfachen Wechselrichter-Gewicht. Installieren Sie das Gerä t an einem Ort, der sich fü r den Einbau, den Kabelanschluss und die Wartung eignet. Der Einbauort sollte fü r Kinder unzugä nglich sein. max. Ausgangsstrom wird verringert, wenn Umgebungstemperatur 45°...

  • Seite 42: Werkzeuge

    5 Mechanische Befestigung Benutzerhandbuch Vorwä rtsneigung Rü ckwä rts neigen horizontal kopfü ber Beachten Sie die erforderlichen Abstä nde und Mehrfachinstallationen: 300mm 300mm 5.3 Werkzeuge Allgemeine Werkzeuge (empfohlen) Paketband Markierstift Maßband Universalmesser Multimeter Schutzkleidung Messbereich: ≥1.100 VDC Handgelenkband Schutzhandschuhe Staubmaske...
  • Seite 43 Benutzerhandbuch 5 Mechanische Befestigung Ohrstöpsel Schutzbrille Isolierendes Schuhwerk Staubsauger Schrumpfschlauch Installationswerkzeuge (empfohlen) Heißluftpistole Schlagbohrmaschine Gummihammer Bohrer: Φ10 Elektroschrauber Kreuzschlitzschraubendreh Abisolierzange Einsatz: M5 Spezifikation: M5 Hydraulikzange Quetschzange Schraubenschlü ssel für Quetschbereich: MC4-Klemme 2,5–6 mm² Seitenschneider Crimpzange (RJ45) Flachschraubendreher...

  • Seite 44: Installation Des Wechselrichters

    5 Mechanische Befestigung Benutzerhandbuch Torxschraubendreher Steckschlüssel TX30 Offenes Ende: 10 mm (für M6-Schrauben) 13 mm (für M8-Schrauben) 16 mm (für M10-Schrauben) 5.4 Installation des Wechselrichters Installieren Sie den Wechselrichter mit der Wandalterung und dem Verschluss-Set. Installieren Sie die Wandhalterung. Markiere die Positionen Bohren Sie die Löcher Sichern Sie die Wandhalterung Legen Sie die Expansionsrohre...

  • Seite 45: Erdung Des Wechselrichters

    Benutzerhandbuch 5 Mechanische Befestigung Anmerkung: (1) Die Tiefe der Lö cher sollte etwa 70 mm betragen. (2) Stellen Sie sicher, dass Sie bei der Montage die folgende Schraubfolge einhalten: selbstschneidende Schraube, Federscheibe, Beilagscheibe und Halterung. (3) Fü r eine horizontale Ausrichtung muss sich die Luftblase der Wasserwaage zwischen den Linien in den roten Kreisen befinden.

  • Seite 46: Installation Des Smart Energy Meter

    PE am AC-Stecker verbunden wurde. Das Kabel sind nicht im Lieferumfang enthalten. 5.6 Installation des Smart Energy Meter Der Sungrow Smart Energy Meter muss zwischen Stromnetz und Last installiert werden. Es kann mit einer 35-mm-DIN-Schiene installiert werden (siehe folgende Abbildung).

  • Seite 47: Elektrische Anschlüsse

    6 Elektrische Anschlüsse In diesem Kapitel sind vor allem die elektrischen Anschlü sse des Systems beschrieben. Lebensgefahr durch Hochspannung im Inneren des Wechselrichters  Stellen Sie sicher, dass die Kabel bis zum elektrischen Anschluss spannungsfrei sind.  Schalten AC-Leistungsschalter erst ein, wenn Wechselrichter vollstä...
  • Seite 48 6 Elektrische Anschlüsse Benutzerhandbuch Etikett Beschreibung AC-Netz AC-Anschlussklemme für das Versorgungsnetz. Backup Strg. Reserviert. PV1+, PV1-, PV2+, Anschlussklemmen für die DC-Kabel. PV2- EIN, AUS DC-Lasttrennschalter. Kabeldurchführungen für Ethernet, RS485, CAN, AI, DI Com. und DO. WLAN Anschlussklemme für das WLAN-Modul. Kabeldurchführungen für die Akku-Stromkabel.

  • Seite 49: Anschluss Des Stromzählers

    6.2 Anschluss des Stromzählers Wird ein eigenes Kommunikationskabel fü r den RS485-Anschluss verwendet, so empfiehlt SUNGROW den Einsatz eines Ethernet-Kabels oder eines anderen geschrimten Kabels mit verdrehten Adernpaaren. Der Sungrow Smart Energy Meter sollte neben dem Hausanschluss installiert werden. Messgerät Trennschalter Hausanschluss Verknüpfun...
  • Seite 50 6 Elektrische Anschlüsse Benutzerhandbuch Schließen Sie die Enden an die Anschlussklemme A und B des Smart Energy Meter an, wie unten dargestellt. Entfernen Sie die Isolierung an den Kabelenden etwa 10 mm weit. Dann schließen Sie die Kabel an den Anschlussklemmen am Smart Energy Meter an, wie unten dargestellt.
  • Seite 51 Benutzerhandbuch 6 Elektrische Anschlüsse Schließen Sie die Kabel an den Smart Energy Meter an. Die CT-Klemme des Einphasensensors kann vor oder nach dem Hauptschalter angebracht werden. (a) Ziehen Sie die Stromversorgungskabel an den Anschlussklemmen 3 (L) und 6 (N) fest. (b) Ziehen Sie das RS485-Kabel an den Anschlussklemmen 2 und 5 fest.
  • Seite 52 6 Elektrische Anschlüsse Benutzerhandbuch Auf der Seite des Wechselrichters Anschließen RS485-Kabel Wechselrichter gehen folgendermaßen vor. Lö sen vier Schrauben und entfernen Sie die Abdeckung. Bewahren Sie die Schrauben fü r den spä teren Gebrauch auf. Lö sen Überwurfmutter von jedem Com.

  • Seite 53: Netzanschluss

    Benutzerhandbuch 6 Elektrische Anschlüsse 6.3 Netzanschluss Fehlerstrom-Schutzeinrichtung Mit einer integrierten allstromsensitiven Differentialstrom-Erkennungseinheit trennt sich der Wechselrichter unverzü glich von der Stromversorgung, sobald ein Fehlerstrom erkannt wird, dessen Betrag ü ber dem Grenzwert liegt. Wenn jedoch ein externer Fehlerstromschutzgerä t (RCD) vorgeschrieben ist, muss der Schalter bei einem Fehlerstrom von 300 mA oder hö...

  • Seite 54: Installation Des Ac-Anschlusses

    Klemmenanschlusses und die Aussparung am Gehä use perfekt ineinander passen, bis ein Klicken ertö nt oder zu spü ren ist. 6.3.2 Installation des AC-Anschlusses Installieren Sie einen AC-Leistungsschalter neben dem AC-ausgang des Wechselrichter. Wechselrichtertyp Spezifikationen des AC-Leistungsschalters SH3K6 20 A SH4K6 32 A...

  • Seite 55: Pv-Anschluss

    Benutzerhandbuch 6 Elektrische Anschlüsse Trennen Sie den AC-Leistungsschalter und stellen Sie sicher, dass er nicht versehentlich wieder eingeschaltet werden kann. Richten Sie den AC-Anschluss und die AC-Klemme aus und stecken Sie sie ineinander, bis ein Klicken hö r- oder spü rbar wird.
  • Seite 56 6 Elektrische Anschlüsse Benutzerhandbuch PV-Eingang 1 Wechselrichter PV-Eingang 2 Vor dem Anschluss des Wechselrichters an den PV-Eingä ngen, sind die in der folgenden Tabelle angegebenen Spezifikationen zu erfü llen: Max. Max. DC-Leistung Kurzschlussst Bere Leerlaufspann DC-Leistung sbegrenzun romgrenze pro Eingang g insgesamt pro Eingang Eingang...

  • Seite 57: Anschluss Des Wechselrichters An Die Pv-Anlage

    Benutzerhandbuch 6 Elektrische Anschlüsse eine Schieflast beiden Eingä nge oder eine Eingangslastbegrenzung vermeiden, mü ssen beide PV-Eingangskabel vom gleichen Typ sein. 6.4.2 Anschluss des Wechselrichters an die PV-Anlage Alle DC-Kabel sind mit wasserdichten direkten Steckverbindern ausgerü stet, die zu den DC-Anschlussklemmen am Boden des Wechselrichters passen. Anforderungen an die Kabel Max.
  • Seite 58 6 Elektrische Anschlüsse Benutzerhandbuch Installation des PV-Anschlusses Drehen Sie den DC-Lasttrennschalter an der Unterseite in die Stellung „OFF“ (AUS). Backup Ctrl Kontrollieren Sie die Kabelverbindung der PV-Strings auf richtige Polaritä t. Stellen Sie außerdem sicher, dass die Leerlaufspannung die Eingangsgrenze des Wechselrichters von 600 V nicht ü berschreitet, auch nicht bei minimaler Betriebstemperatur.

  • Seite 59: Anschluss Der Kommunikationskabel

    Benutzerhandbuch 6 Elektrische Anschlüsse Der Wechselrichter funktioniert nicht ordnungsgemäß, wenn die PV-Polaritä t umgekehrt wird. Wenn die PV-Stecker nicht angebracht werden, kann es zu Lichtbogenbildung oder Überhitzung kommen. Hierdurch verfallen sä mtliche Ansprüche auf Garantie und/oder Gewährleistung. (Optional) Bei Parallelschaltung Kupfer verwenden.

  • Seite 60: Ethernet-Anschluss

    6 Elektrische Anschlüsse Benutzerhandbuch Backup Ctrl Fig. 6-3 Kommunikationsanschlü sse und Anschlussklemme Ethernet-Funktion:  Über das Modbus TCP/IP-Protokoll, das EMS oder die Control Box eines Fremdanbieters kann die Aktivierung/Deaktivierung, Leistungsminderung, das Laden und Entladen des Wechselrichters vollstä ndig angesteuert werden. ...
  • Seite 61 Benutzerhandbuch 6 Elektrische Anschlüsse Internet iSolarCloud server Router/Switch Wechselrichter Lokaler Zugriff Fernanmeldung iSolarCloud APP Browser iSolarCloud Fig. 6-5 Ethernet-Anschluss mit Router Anforderungen an die Kabel Verwenden Sie ein TIA/EIA 568B Standard-Netzwerkkabel mit einem – Durchmesser von 3 mm 5,3 mm. Informationen zur Definition des Kommunikationsanschlusses finden Sie im Handbuch des Switchs/Routers.

  • Seite 62: Wlan-Anschluss

    6 Elektrische Anschlüsse Benutzerhandbuch Stecken Sie den RJ45-Stecker in den Ethernet-Anschluss. Schrauben Sie die Überwurfmutter fest und schließen Sie das andere Ende am Sockel des Switchs oder des Routers an. 6.5.2 WLAN-Anschluss Lö sen Sie die wasserdichte Abdeckung vom WLAN-Anschluss. Installieren Sie das WLAN-Modul.

  • Seite 63: Batterieanschluss

    Benutzerhandbuch 6 Elektrische Anschlüsse 6.6 Batterieanschluss In diesem Kapitel sind vor allem die wechselrichterseiitgen Kabelanschlü sse beschrieben. Angaben zu den batterieseitigen Anschlü ssen finden Sie in den mitgelieferten Anweisungen des Batterieherstellers. Verwenden ordnungsgemäß isolierte Werkzeuge, versehentliche elektrische Schlä ge oder Kurzschlüsse zu vermeiden Sollten kein isoliertes Werkzeug zur Verfügung stehen, dann verwenden Sie Isolierband, um die offen liegenden Metalloberflä...

  • Seite 64: Anschluss Des Can-Kabel

    Stellen Sie sicher, dass Sie bei der Montage die folgende Schraubfolge einhalten: Schraubenkopf, Federscheibe, Fender-Unterlegscheibe, OT-Anschlussklemme. 6.6.2 Anschluss des CAN-Kabel Das CAN-Kabel ermöglicht die Kommunikation zwischen dem Wechselrichter und der Lithium-Ionen-Batterie von LG, GCL, Pylon (US2000B), BYD, Sungrow oder TAWAKI. Vorgehensweise:...

  • Seite 65: Anschluss Des Temperaturfühlers

    Benutzerhandbuch 6 Elektrische Anschlüsse Nehmen Sie das CAN-Kabel (Anschlussklemmenmarkierung CANH und CANL) und den Magnetring aus der Verpackung. Lö sen Sie die Überwurfmutter von jedem Com.-Anschluss. Fü hren Sie das Kabel durch die Kabeldurchfü hrung, unten dargestellt. Ziehen Sie die Kabel an den BAT_Com.
  • Seite 66 6 Elektrische Anschlüsse Benutzerhandbuch Anforderungen an die Kabel – Querschnitt: 1,0 mm² , Kabeldurchmesser: 3 mm 5,3 mm Vorgehensweise: Lö sen Überwurfmutter von jedem Com.-Anschluss. Fü hren Sie das Kabel durch die Kabeldurchfü hrung, wie unten dargestellt. Entfernen Kabelmantel Drahtisolierung. Ziehen Sie die Drä...

  • Seite 67: Do-Anschluss

    Benutzerhandbuch 6 Elektrische Anschlüsse 6.7 DO-Anschluss Der Wechselrichter ist mit zwei DO-Relais mit unterschiedlichen Funktionen ausgestattet: − DO1: Verbraucherlaststeuerung. Wä hlen Sie einen geeigneten Kontakt gemä ß der Lastleistung, d.h. Kontakttypen der 3TF30-Serie von SIEMENS (3TF30 01-0X). − DO2: Erdfehleralarm Relais Auslösebedingung Beschreibung...
  • Seite 68 6 Elektrische Anschlüsse Benutzerhandbuch Anforderungen an die Kabel – Querschnitt: 1,0 mm² , Kabeldurchmesser: 3 mm 5,3 mm Vorgehensweise: Lö sen Sie die Überwurfmutter von jedem Com.-Anschluss. Fü hren Sie das Kabel durch die Kabeldurchfü hrung. Entfernen Sie den Kabelmantel und die Drahtisolierung.

  • Seite 69: Inbetriebnahme

    7 Inbetriebnahme Die Inbetriebnahme ist fü r das System zum Schutz gegen Brä nde, Verletzungen und elektrische Schlä ge entscheidend. 7.1 Inspektion vor der Inbetriebnahme Überprü fen Sie vor der Inbetriebnahme des Systems die folgenden Punkte: Alle Einbauorte eignen sich fü r den Betrieb, die Wartung und Pflege. Überprü...

  • Seite 70: Vorgehensweise Zur Inbetriebnahme

    7 Inbetriebnahme Benutzerhandbuch Taste Beschreibung Für die Navigation nach rechts oder zum Bestätigen einer Auswahl oder Einstellung. Anfang Drücken Sie ENT, um das Menü aufzurufen. Drücken Sie , um durch das Menü zu navigieren. Drücken Sie ENT, um eine Auswahl zu bestätigen. Modus ändern Modus auswählen Drücken Sie...
  • Seite 71 Benutzerhandbuch 7 Inbetriebnahme Der LCD-Bildschirm wird 5 s danach aktiviert. Geben Sie dann die anfä nglichen Einstellungen ein. Informationen zum Abschließen der anfä nglichen Einstellungen gemä ß dem Verfahren unter Fig. 7-2. Anfang Land Land： [ DE ] Setze das Land ein (1) Die Zeiteinstellung ist sehr wichtig, was die Datenprotokollierung hh : mm : ss...

  • Seite 72: Anhang

    7 Inbetriebnahme Benutzerhandbuch  Null-export (Teilweise): AN: Kein Strom wird ins Netz eingespeist. AUS: die gesamte Wechselrichter-Ausgangsleistung wird ins Netz eingespeist. Teilweise: ein Teil der Ausgangsleistung wird in das Netz eingespeist. Gemäß den örtlichen Vorschriften in Deutschland, es ist möglich, die Ausgangsleistung auf 70 % der Installationsleistung einzustellen.
  • Seite 73 Benutzerhandbuch 7 Inbetriebnahme − Schalten Sie den Wechselrichter ü ber das LCD-Menü aus. Menü AN / AUS 5000 Info 'AUS' bestä tigen? AN / AUS 3000 1900 Einstellungen Betrieb 12:37 − Stellen Sie den Batterietyp auf "Andere Batterie". Menü Einstellungen Einstellungen 5000 Info...
  • Seite 74 7 Inbetriebnahme Benutzerhandbuch Parameter Beschreibung Einstellbereich Bemessungsspannung Nennspg. 30 V bis 60 V eingebauten Batterie Kapazität Kapazität des Batterieeinschubs 10 Ah bis 1000 Ah obere Grenzwert Überspg. Batteriespannung während 48 V bis 70 V Ladevorgangs untere Grenzwert Unterspg. Batteriespannung während 32 V bis 48 V Entladevorgangs obere...

  • Seite 75: Ergebnisüberprüfung

    Benutzerhandbuch 7 Inbetriebnahme Funktionsstö rungen und wiederholen Sie anschließend die Inbetriebnahme des Wechselrichters gemä ß dem Verfahren aus diesem Abschnitt. Sollte die Inbetriebnahme fehlschlagen, dann schalten Sie das System aus und warten eine Minute, um die Inbetriebnahme zu wiederholen. 7.4 Ergebnisüberprüfung 7.4.1 Installation und Anschluss des Stromzählers Fü...

  • Seite 76: Prüfen Auf Falsche Montageposition

    Vor der Überprü fung, trennen Sie den DC-Lasttrennschalter zwischen dem Wechselrichter und dem Batteriemodul. Prüfen auf falsche Montageposition Stellen Sie sicher, dass der Einphasensensor von SUNGROW an der vom Hauptschalter kommenden Phasenleitung (L) sitzt. Andernfalls ist der auf dem LCD-Bildschirm angezeigte Energiefluss nicht korrekt.

  • Seite 77: Prüfen Auf Verpolung Des Sensors

    Benutzerhandbuch 7 Inbetriebnahme Prüfen auf Verpolung des Sensors Stellen Sie sicher, dass der Pfeil am Einphasensensor vom Netz weg in Richtung Last zeigt. Andernfalls ist der auf dem LCD-Bildschirm angezeigte Energiefluss nicht korrekt. Wechselrichter Wechselrichter Fig. 7-5 Richtige CT-Installation für Einphasigen Zählers 21 22 17 18 19 20 21 22 17 18 19 20 L1′...

  • Seite 78: Batteriedaten

    Sie ENT Sie ENT AN / AUS 2000 Einstellungen 6 12 18 Betrieb 12:37 Blättern von Seiten durch Drücken von Einst.Modus Unabh. Li-ion Sungrow 36.1° C Batt. Temp. Batt. Kap. 4.8kWh Batt. SOC 99.9% Eigenverb. 89.9% Batt. SOH Vermied. CO2 58kg 100.0%...
  • Seite 79 Benutzerhandbuch 7 Inbetriebnahme Menü 4600 2000 Info AN / AUS 2000 Einstellungen Betrieb 12:37 Menü hh : mm : ss Zeit Zeit 16 : 37 : 08 Land DD / MM / YY Datum 22 / 02 / 15 Fehler Liste...

  • Seite 80: Fehlersuche Und Wartung

    4. Wenn alle oben genannten Bedingungen erfüllt werden. sind und das Problem fortbesteht, wenden Sie sich bitte an SUNGROW. 1. Schalten Sie den AC-Leistungsschalter aus. 2. Drehen Sie den DC-Lasttrennschalter in die Position „OFF“ (Aus). 3. Prü fen Sie den Stromanschluss.
  • Seite 81 Benutzerhandbuch 8 Fehlersuche und Wartung  Wenden Sie sich zu den Batterie-Fehlercodes an den Hä ndler oder Hersteller, wenn alle Bedingungen erfü llt sind, der Fehler jedoch weiter auftritt.  Wir benö tigen folgende Informationen, um Ihnen bestmö gliche Hilfe zu leisten: Art des Wechselrichters (z.B. String; zentrales, netzgekoppeltes oder Hybrid-Gerä...
  • Seite 82 8 Fehlersuche und Wartung Benutzerhandbuch Fehlerc Spezifikation Störungssuche 3. Stellen Sie sicher, dass die Netzstromversorgung vorhanden ist. Überstrom Gleichstromkomponente. Warten Gleichstromkomponente Wiederherstellung Wechselstroms Wechselrichters oder starten Sie überschreitet oberen das System neu. Grenzwert. Zu hoher Leckstrom Kontrollieren Sie, Der Leckstrom überschreitet Erdungsfehler PV-String die zulässige Obergrenze.
  • Seite 83 Wechselrichter übersteigt die über 45 ℃ liegt. Setzen Sie sich Obergrenze. diesem Fall bitte SUNGROW in Verbindung, um eine Lösung zu finden. Warten Sie fünf Minuten auf die Wiederherstellung Relaisstörung an der Netzseite. Wechselrichters oder starten Sie das System neu.
  • Seite 84 1. Löschen Sie den Fehler über das LCD-Menü. 2. Starten Sie das System neu und SPI Auto Test Fehler (nur für führen Sie den automatischen Italien) Test bei Bedarf erneut aus. 3. Wenn der Fehler weiterhin besteht, kontaktieren Sie bitte SUNGROW für eine Lö sung.
  • Seite 85 Wenn Wechselrichter zweite Schutzleiteranschluss geerdet Störung am Gehäuse ist verlässlich dennoch fortbesteht, wenden Sie angeschlossen. sich bitte an SUNGROW, um eine Lösung zu finden. Überspannungsfehler an der Gleichstromkomponente Der Wechselrichter nimmt den Inselsystem. Betrieb wieder auf, sobald die Gleichstromkomponente Spannung...
  • Seite 86 8 Fehlersuche und Wartung Benutzerhandbuch Fehlerc Spezifikation Störungssuche Störungen im Abtastkanal der Phasenspannung erkannt. Störungen im Abtastkanal der Gleichstromkomponente erkannt. Störungen im Abtastkanal des PV1-Stroms erkannt. Störungen im Abtastkanal des PV2-Stroms erkannt. Störungen im Abtastkanal des PV1-MPPT-Stroms erkannt. Störungen im Abtastkanal des PV2-MPPT-Stroms erkannt.
  • Seite 87 Zählers einwandfrei angeschlossen sind. Warnung für abnormale 2. Stellen Sie sicher, dass die Kommunikation RS485-Verbindung einwandfrei Sungrow-Zähler. (Sie ist. können den Wechselrichter wie 3. Prüfen Sie, ob der 120 Ohm (2) üblich Netzwerk Widerstand für RS485_2 auf "ON" anschließen.) gedrückt wird, wenn die Länge des RS485 Kabels länger als 100...
  • Seite 88 8 Fehlersuche und Wartung Benutzerhandbuch Fehlerc Spezifikation Störungssuche Fehler in Strom-Abtastkanal Lade-/Entladeschaltung der Batterie erkannt. Warten Kommunikationsfehler Wiederherstellung des Systems zwischen Slave DSP und LCD. oder starten Sie es neu. Soft-Start-Fehler Lade-/Entladeschaltung Batterie. 800, 802 Interne dauerhafte Fehler der Starten Sie das System neu. 804, 807 Batterieladung/-entladung.
  • Seite 89 Benutzerhandbuch 8 Fehlersuche und Wartung Fehlerc Spezifikation Störungssuche Umgebungstemperatur am Ort der Batterie. Warten Wiederherstellung des Systems oder starten Sie es neu. Vorübergehende 1. Sie können den Wechselrichter wie Batterieüberspannung. gewohnt ans Netzwerk anschließen, aber Ladung/Entladung unterbrochen. Batterie, Fehler Warten mittleren Überspannung.
  • Seite 90 Warten Wiederherstellung des Systems oder starten Sie es neu. Starten Sie das System neu. Wenn der Fehler weiterhin besteht, ID-Konkurrenzversagen wenden Sie sich bitte an SUNGROW für eine Lö sung. Setzen Sie sich mit SUNGROW in Nicht übereinstimmende Verbindung, eine Lösung zu...
  • Seite 91 Benutzerhandbuch 8 Fehlersuche und Wartung Fehlerc Spezifikation Störungssuche Batterie. aber Ladung/Entladung unterbrochen. Unterspannungsfehler an 2. Prüfen Sie die Spannung am der Batterie. Batterieanschluss Fehler: unausgeglichene Kommunikations-Kabelverbindung der Spannungen Batterie. Batteriezelle. 3. Erzwingen Sie das Abschalten und starten Sie den Wechselrichter und Fehler: falscher das Batteriesystem neu.

  • Seite 92: Wartung

    Wartungsarbeiten den Wechselrichter von der Batterie. Im Wechselrichter liegt noch lebensgefä hrliche Hochspannung an. Bitte warten Sie mindestens zehn Minuten mit den Wartungsarbeiten. An der inneren Leiterplatte der LCD ist eine Knopfzelle. Setzen Sie sich mit dem Kundendienst von SUNGROW in Verbindung, wenn der entsprechende...
  • Seite 93 Benutzerhandbuch 8 Fehlersuche und Wartung Fehleralarm auftritt. Prü fen Sie die Befestigung, das Erscheinungsbild, Spannung und Widerstand vierteljä hrlich und jä hrlich.

  • Seite 94: Außerbetriebnahme Des Systems

    9 Außerbetriebnahme des Systems 9.1 Außerbetriebnahme des Wechselrichters Bitte gehen Sie genau nach den Anweisungen vor. Andernfalls kann es tödlichen Spannungen oder unwiderruflichen Schä den Wechselrichter kommen. Ausschalten des Wechselrichters Halten Sie den Wechselrichter ü ber das LCD-Menü an. Einzelheiten finden Sie unter “10.3 Den Wechselrichter starten und stoppen”.

  • Seite 95: Außerbetriebnahme Der Batterie

    Benutzerhandbuch 9 Außerbetriebnahme des Systems Um den AC-Steckverbinder vom Wechselrichter (in umgekehrter Abfolge) zu trennen, schlagen Sie unter „6.3 Netzanschluss” nach. Lö sen Sie den Verschlussmechanismus der DC-Steckverbinder: Drü cken einer Kneifzange Riffelung Verriegelungsnasen und ziehen Sie den Steckverbinder ab. Messen Spannung Batterieanschluss...
  • Seite 96 9 Außerbetriebnahme des Systems Benutzerhandbuch Warten Sie etwa eine Minute und messen Sie dann die Spannung am Batterieanschluss mit dem Vielfachmessgerä t. Falls diese Spannung gleich null ist, trennen Sie das Leistungskabel vom Batteriemodul ab. Außerbetriebnahme von Bleiakkumulatoren Trennen DC-Lasttrennschalter zwischen Batterie Wechselrichter.

  • Seite 97: Anhang Ii: Lcd-Betrieb

    Betrieb: Der Wechselrichter befindet sich in seinem normalen Betriebsstatus. 16:37: Aktuelle Systemzeit. Weder die Netzleistung noch die Lastleistung werden auf dem Hauptbildschirm angezeigt, wenn kein SUNGROW-Zä hler installiert ist. Das Wi-Fi-Symbol wird mö glicherweise nicht angezeigt, wenn der Wechselrichter mit einigen Wi-Fi-Modulen verwendet wird.
  • Seite 98  Reicht die Batteriekapazitä t aus und ist der Kabelanschluss korrekt.  Falls alles in Ordnung ist, betä tigen Sie zuerst den DC-Schalter und anschließend den Hauptschalter, um einen Neustart durchzuführen.  Wenn es danach weiterhin nicht funktioniert, dann setzen Sie sich mit SUNGROW in Verbindung.

  • Seite 99: Aufbau Des Lcd-Menüs

    Benutzerhandbuch 10 Anhang II: LCD-Betrieb 10.2 Aufbau des LCD-Menüs Menü Info AN / AUS Einstellungen Zeit Land Fehler Liste Auto Test * Nur für Italien Passwort: 111 Passwort: 111 · Leistungskurve · Tägliche Energie EPS Einst. · * Nicht unterstützt! Total Energie ·...

  • Seite 100: Den Wechselrichter Starten Und Stoppen

    10 Anhang II: LCD-Betrieb Benutzerhandbuch Abkürzungen Abkürzung Vollst. Begriff Abkürzung Vollst. Begriff Max. Charging Current Value Batt. Batterie MCCV (maximaler Ladestrom) Best. Bestehende Nummer Chrg Charge (Ladung) Nutz. Nutzbare Constant Charging CSTVtgChrg Voltage (Konstante Parall. Parallel Ladespannung) DChrg Discharge (Entladung) Param.

  • Seite 101: Fortgeschrittene Einstellungen

    Benutzerhandbuch 10 Anhang II: LCD-Betrieb 10.4 Fortgeschrittene Einstellungen 10.4.1 Passworteingabe Die Parametereinstellungen sind passwortgeschü tzt. Die Einstellung der Wechselrichterparameter ist erst nach Eingabe des korrekten Kennworts mö glich. und anschließend ENT drücken, um das Passwort 111 einzugeben. Drücken Sie ENT, um das Passwort zu bestä tigen und wechseln Sie ins Untermenü...

  • Seite 102: Einstellen Des Batterietyps

    10 Anhang II: LCD-Betrieb Benutzerhandbuch Best. Sys. Best. Sys. Leist. 00000W Deakt. Total Netzeinsp. Aktivieren 04600W Beispiel: Nachrü sten einer bestehenden PV-Anlage (Nennleistung: 3000 W) mit dem Hybrid-Wechselrichter SH4K6 (Nennleistung: 4600 W). Die Gesamt-Exportleistung kann auf einen Wert zwischen 3000 W und 7600 W eingestellt werden. Außerdem kö...

  • Seite 103: Einstellen Der Batterie-Nutzungsdauer

    Benutzerhandbuch 10 Anhang II: LCD-Betrieb 10.4.4 Einstellen der Batterie-Nutzungsdauer Wenn System nicht einer Batterie ausgestattet ist, dann erscheint eine Anzeige. Drücken Sie ENT, um die Einstellung fortzusetzen. Näheres siehe "7.3 Vorgehensweise Inbetriebnahme”. 10.4.5 Einstellen der erzwungenen Ladung In einem System ohne Batterie wird Aktivieren einem eine Anzeige eingeblendet.

  • Seite 104: Einstellen Der Schutzparameter

    10 Anhang II: LCD-Betrieb Benutzerhandbuch 10.4.6 Einstellen der Schutzparameter Angaben zur Funktion des Schnittstellen-Schutzsystems (SPI) fü r Italien findne Sie unter “11.2.6 Schnittstellen-Schutzsystem (SPI)”. Fü r weitere Parametereinstellungen besuchen Sie bitte die iSolarCloud App oder den iSolarCloud-Server. Wenn Netzspannung oder -frequenz Erholungsbetrag erreicht, wird der folgende Fehlercode...

  • Seite 105: Einstellen Der Blindleistungsregelung

    Benutzerhandbuch 10 Anhang II: LCD-Betrieb 10.4.7 Einstellen der Blindleistungsregelung Informationen zu den Modi Qt, Q(P) und Q(U) finden Sie unter “ 11 Anhang IV: Leistungsverhalten”. Der LF beläuft sich zwischen 0.8 vorauseilend bis 0.8 nacheilend. kapaz.: der Wechselrichter speist Blindleistung ins Netz.
  • Seite 106 10 Anhang II: LCD-Betrieb Benutzerhandbuch Netz Wechselrichter DO port Last Schütz COM1 DO relay Fig. 10-2 DO-Betrieb in der Zeitgebersteuerung AN/AUS-Steuerung In diesem Modus steuert das System Ladevorgang gemä ß den Einstellungen. Im folgenden Beispiel eingestellt. COM1 Fig. 10-3 DO-Betrieb in der AN/AUS-Steuerung Optimierte Steuerung System steuert...

  • Seite 107: Einstellen Der Kommunikationsparameter

    Benutzerhandbuch 10 Anhang II: LCD-Betrieb Wä hrend Einstellintervalls wird DO-Funktion, um das Laden zu aktivieren, wenn die Laststeuerung ü berschü ssige PV-Energie die optimierte Leistung Timer überschreitet. AN/AUS Optimiert Wenn das bestehende System aktiviert wird, die Obergrenze der optimierten Leistung entspricht der Summe Bemessungsleistungen Optimiert...

  • Seite 108: Testen Von Erdfehlern

    10 Anhang II: LCD-Betrieb Benutzerhandbuch  WLAN: Schnellkonfiguration: Drücken Sie ENT, um diese Funktion zu aktivieren. Anschließend kö nnen Sie den Wechselrichter ü ber die iSolarCloud-App schnell WLAN Ihres Heimrouters anschließen. Weitere Einzelheiten finden Sie im Handbuch, das mit dem WLAN-Modul geliefert wird. 10.4.11 Testen von Erdfehlern Das DO2-Relais schaltet sich automatisch ein, um externen...

  • Seite 109: Einstellen Der Zeit

    Benutzerhandbuch 10 Anhang II: LCD-Betrieb Wechseln Sie zum Menü “Einstellungen” und anschließend zum Menü “Werkseinstellungen”. Werkseinst. Reset Drücken Sie ENT, zur Bestä tigung. Zurü cksetzen Bestä tigen? 10.5 Einstellen der Zeit Die korrekte Systemzeit spielt eine wichtige Rolle. Sollte eine Abweichung zwischen der Systemzeit und der lokalen Zeit vorliegen, arbeitet der Wechselrichter nicht normal.

  • Seite 110: Aufrufen Der Fehlercodes

    10 Anhang II: LCD-Betrieb Benutzerhandbuch und anschließend ENT drücken, um das Passwort 111 einzugeben. ENT drücken, um das Passwort zu bestä tigen. Lediglich die Codes GB, DE, IT, AT, AU, BE, NL, LUX, CN und SA werden unterstützt. Tab. 10-3 Beschreibung der Ländercodes Lä...
  • Seite 111 Benutzerhandbuch 10 Anhang II: LCD-Betrieb Art der Störung Erlä uterung WARN Warnungen BDCF Fehler im Batterie-Lade-/-Entladekreis BDCPF Permanente Fehler im Batterie-Lade-/-Entladekreis BATW Batteriewarnungen BATP Batterieschutz BATF1 Batteriefehler BATF2 Aufrufen der Fehleraufzeichnungen Drücken Sie auf , um weiter zu Fehler Liste P1/1 blättern und alle Fehleraufzeichnungen 18022708:55:27...

  • Seite 112: Anhang Iv: Leistungsverhalten

    11 Anhang IV: Leistungsverhalten Die Einstellung der Leistungssteuerung darf nur von qualifiziertem Fachpersonal durchgeführt werden. Die angegebenen Parameterwerte dienen lediglich als Bezugswerte. Alle Parametereinstellungen müssen mit den lokalen Standards übereinstimmen. 11.1 Für alle Länder, außer Italien Gehen Sie bei der Navigation durch das Untermenü folgendermaßen vor. Drücken Sie , um die gewünschte Option auszuwählen und anschließend ENT, zur Bestätigung.

  • Seite 113: Q(U)"-Modus

    Benutzerhandbuch 11 Anhang IV: Leistungsverhalten Tab. 11-1 Erklärung der Parameter des “Q(P)”-Modus Einstellber Parameter Erlä uterung Voreinstellung eich Leistungsfaktor des unteren Kapaz. LF 1,000 0,900-1,000 Leistungspunkts Leistungsfaktor des oberen Induct. LF 0,950 0,900-1,000 Leistungspunkts Untere Grenze Min Power* 50 % 0–50 % Ausgangsleistung (in %) Obere...
  • Seite 114 11 Anhang IV: Leistungsverhalten Benutzerhandbuch Parameter Erklä rung Netzspannungsgrenze V3 Ref. Q(U)-Modus-Kurve Netzspannungsgrenze V4 Ref. Q(U)-Modus-Kurve Voreilender Q/Sn-Wert Punkt Führendes Q/Sn Q(U)-Modus-Kurve Nacheilender Q/Sn-Wert Punkt Verzö gerung Q/Sn Q(U)-Modus-Kurve Hysterese* Hysterese-Spannungsbreite (in%) * V2 Ref. + Hysterese < V3 Ref. - Hysterese Tab.

  • Seite 115: Überfrequenz-Reaktion

    Benutzerhandbuch 11 Anhang IV: Leistungsverhalten 11.1.4 Überfrequenz-Reaktion Der Volt-Watt-Modus und der Modus Volt-Watt (Chrg) werden nicht unterstützt! Wirkleistung Drücken Sie , um Frq-watt auszuwählen und Volt-watt anschließend ENT, zur Bestätigung. Freq.-Watt Volt-watt (Laden) Tab. 11-4 Definition des Systemverhaltens bei Überfrequenz Parameter Beschreibung Startfrequenz...

  • Seite 116: Für Italien ("It")

    11 Anhang IV: Leistungsverhalten Benutzerhandbuch Zwischen Start- Endwert sollen alle einstallbaren Stromerzeugungssysteme die aktive, momentan erzeugte Leistung Pm verringern (bei Frequenzanstieg) oder erhöhen (bei Frequenzabfall). Siehe hierzu Kurve a. Falls die Netzfrequenz erneut auf einen Wert unter den Wert von „Überfrq. Start“...

  • Seite 117: Q(U)"-Modus

    Benutzerhandbuch 11 Anhang IV: Leistungsverhalten Default Curve Deviatio n No adj ustment cos = ± 0,98 Fig. 11-4 Regelung der Blindleistung bei Regelart Q(P) und Auswahl „IT“ 11.2.3 “Q(U)”-Modus Definieren Sie die Reaktionskennlinie mit vier Netzspannungen. Die ausgehende Blindleistung des Wechselrichters variiert abhä ngig von der Versorgungsnetzspannung.

  • Seite 118: Volt-Watt-Reaktion

    11 Anhang IV: Leistungsverhalten Benutzerhandbuch Fig. 11-5 Kennlinie der Blindleistungsregelung in “IT” Q(U)-Modus 11.2.4 Volt-watt-Reaktion Drücken Sie ENT, um die Auswahl zu bestätigen. aktive Leistungsreduzierungsfunktion für Spannungswerte standardmäßig deaktiviert. Wenn die Funktion aktiviert ist, wird die aktive Leistungsabgabe reduziert, wenn die auf dem LCD-Bildschirm angegebene Netzspannung einen Wert höher als 112 % Vn (Nennspannung) hat.
  • Seite 119 Benutzerhandbuch 11 Anhang IV: Leistungsverhalten Die Variation der im System erzeugten Wirkleistung erfolgt beim Überschreiten der Grenzwerte der Überfrequenz, die zwischen 50 und 52 Hz eingestellt werden können (Standard bei 50,2 Hz). Die Variation der vom System aufgenommenen Wirkleistung erfolgt beim Überschreiten UnterFrq Anfang...

  • Seite 120: Schnittstellen-Schutzsystem (Spi)

    11 Anhang IV: Leistungsverhalten Benutzerhandbuch =0, P =25%*P nom [%] imax Gradient: 20%*P Gradient: 20%*P , not less than 5%*P t (min) reset_derating 1max =15 min 2max (5 min) =5 min 3.45 min Fig. 11-7 Wiederherstellung der Leistung bei transienten Überfrequenzen - Pm: active power delivered instantly exceeded 50.3 Hz (setting value) - Pnom: nominal power of the hybrid inverter - Pmin: minimum power obtained during the transient over-frequency...
  • Seite 121 Benutzerhandbuch 11 Anhang IV: Leistungsverhalten Pos. Schnittstelle SPI-Funktion Empfang eines externen Signals/Befehls für Änderung der Frequenzschutz-Parameter oder zum Ethernet Ausschalten des Wechselrichters. Siehe unter “6.5.1 Ethernet-Anschluss“. Kurzer Anschluss der zwei Anschlussklemmen RefGen, ändert die Frequenzschutz-Parameter. Sie Fig. Com/DRM0 11-8. Empfang eines externen Befehls...
  • Seite 122 11 Anhang IV: Leistungsverhalten Benutzerhandbuch – 5 mm 7 mm – 40 mm 50 mm Fig. 11-9 RS485-Verbindung zu externem Gerät Hinweis: Wenn Sie das Kabel neu verkabeln mü ssen, drü cken Sie auf das Teil, wie in der Abbildung gezeigt, und ziehen Sie das Kabel heraus. Lokale Steuerung In diesem Modus fehlt beim Wechselrichter eine Kommunikation die “immer eingeschaltet”...
  • Seite 123 Benutzerhandbuch 11 Anhang IV: Leistungsverhalten Tab. 11-7 Frequenzschutz-Parameter in den Zuständen von SPI Lokale Externe Steuerung Steuerung Erlä uterung Mindestfrequenz 1 (F<) (Hz) 49,80 49,80 Mindestfrequenz 1 (F<) Auslösezeit (s) Mindestfrequenz 2 (F<<) (Hz) Mindestfrequenz 2 (F<<) Auslösezeit (s) Maximalfrequenz 1 (F>)(Hz) 51,50 50,20 51,50...

  • Seite 124: Anhang V: Technische Daten

    12 Anhang V: Technische Daten 12.1 Wechselrichter Eingangsdaten SH3K6 SH4K6 Max. PV-Eingangsleistung 6500 W 6500 W Max. PV-Eingangsspannung 600 V 600 V Einschaltspannung 125 V 125 V Nenneingangsspannung 360 V 360 V 125 V – 560 V 125 V – 560 V...
  • Seite 125 Benutzerhandbuch 12 Anhang V: Technische Daten Total Harmonic Distortion (THD, < 3 % (der Nennleistung) gesamte harmonische Verzerrung) DC-Stromeinspeisung < 0,5 % (der Nennleistung) > 0,99 Standard-Vorgabewert Nennleistung Leistungsfaktor (einstellbar übererregt voreilend–0,8 untererregt / nacheilend) Schutzeinrichtungen Inselbildungsschutz AC-Kurzschlussschutz Leckstromschutz Verbleib Netz Spannungseinbruch (LVRT) DC-Lasttrennschalter (solar)

  • Seite 126: Energiezähler

    22 kg Fü r den Q (p) -Modus in Italien, wenn der PF 0,90 und die Wirkleistung 100% beträ gt, (1) SH3K6: Die maximale Wechselstrom-Scheinleistung zum Netz beträ gt 4000 (2) SH4K6: Die maximale Wechselstrom-Scheinleistung zum Netz beträ gt 5110 12.2 Energiezähler...
  • Seite 127  Nach dem Austausch werden unqualifizierte Produkte von SUNGROW verarbeitet.  Der Kunde rä umt SUNGROW einen angemessenen Zeitraum fü r die Reparatur fehlerhafter Gerä te ein. Haftungsausschluss Unter folgenden Umstä nden ist SUNGROW berechtigt, die Einhaltung der Qualitä tsgarantie zu verweigern: ...

  • Seite 128: Kontaktinformationen

    12 Anhang V: Technische Daten Benutzerhandbuch Softwarelizenzen  Daten aus der von SUNGROW entwickelten Firmware oder Software dü rfen weder auszugsweise noch vollstä ndig auf irgendeine Weise zu kommerziellen Zwecken genutzt werden.  Sä mtliche Vorgä nge, die das ursprü ngliche Programmdesign der von SUNGROW entwickelten Software beeinträ...
  • Seite 129 Tokyo Seoul +81 3 6262 9917 +82 70 7719 1889 japanservice@jp.sungrowpower.com service@kr.sungrowpower.com Malaysia Philippinen Sungrow SEA Sungrow Power Supply Co., Ltd. Selangor Darul Ehsan Mandaluyong City +60 19 897 3360 +63 9173022769 service@my.sungrowpower.com service@ph.sungrowpower.com Thailand Spanien Sungrow Ibé rica S.L.U.
