  • Seite 1 ThinPrep ™ Integrated Imager Betriebshandbuch...
  • Seite 2 ThinPrep™ Integrated Imager Betriebshandbuch Hologic, Inc. Hologic BV Australischer Kostenträger: 250 Campus Drive Da Vincilaan 5 Hologic (Australia and Marlborough, MA 01752 USA 1930 Zaventem New Zealand Pty Ltd) Tel.: 1-800-442-9892 Belgien Suite 302, Level 3 1-508-263-2900 2 Lyon Park Road...
  • Seite 3 Gericht entschieden wird, dass das an den Kunden verkaufte Produkt defekt war oder einen Fabrikationsfehler aufwies, der einzig und allein für eine fehlerhafte Diagnose verantwortlich war, die der Patientin Schaden zufügte, leistet Hologic dem Kunden Schadenersatz für die vom Kunden bezahlten Schadenersatzleistungen, um die mit diesem Produkt verbundene gerichtliche Entscheidung in Bezug auf Personenschaden zu erfüllen.
  • Seite 4 Revisionsverlauf Revision Datum Beschreibung AW-22851-801 Rev. 001 7-2021 Anweisungen verdeutlicht. Anweisungen zum Melden von schwerwiegenden Vorfällen hinzugefügt. Administrative Änderungen. Löschen der Lagerungsbedingungen für Proben in PreservCyt Lösung.
  • Seite 5 Diese Seite wurde absichtlich freigelassen.
  • Seite 7 ThinPrep™ Integrated Imager Gebrauchsanweisung Deutsch AW-22850-801 Rev. 001 5-2021 Seite 1 von 33...
  • Seite 8 ThinPrep Integrated Imager ermöglicht auch die physikalische Markierung von Zielbereichen für den Zytopathologen. Der ThinPrep Integrated Imager ist ein kombiniertes System, das die computergestützte Bildanalyse und die automatische Positionierung des Mikroskops nutzt, um einen Zytotechniker oder Pathologen bei der Identifizierung der interessantesten Bereiche eines Objektträgers zu unterstützen. Die mit diesem System verwendeten Objektträger müssen zuvor auf dem ThinPrep™...
  • Seite 9 Computerdatenbank gespeichert werden, damit sie später vom Zytotechniker oder Pathologen überprüft werden können (gestapelte Modalität). Den Kurzbericht über Sicherheit und Leistung für dieses Produkt finden Sie auf der Website von Hologic unter hologic.com/package-inserts und in der EUDAMED-Datenbank unter ec.europa.eu/tools/eudamed. Alle schwerwiegenden Vorfälle, die im Zusammenhang mit diesem Produkt oder mit dem Produkt verwendeten Komponenten auftreten, sind dem technischen Kundendienst von Hologic und der für den...
  • Seite 10 Der Integrated Imager sollte auf einer ebenen, stabilen Fläche und nicht in der Nähe von vibrierenden Geräten aufgestellt werden, um einen korrekten Betrieb sicherzustellen. Die technologie des ThinPrep Integrated Imager ist mit dem ThinPrep Imaging System vergleichbar. In einer multizentrischen klinischen Studie wurden die Leistungsmerkmale des ThinPrep Integrated Imager mit denen des ThinPrep Imaging Systems verglichen.
  • Seite 11 Verarbeitung und Beurteilung gynäkologischer ThinPrep Objektträger und waren geschult in der Anwendung des ThinPrep Imaging Systems. Die Studienpopulation umfasste unterschiedliche geografische Regionen und Frauen, die sich einem Zervix-Screening mit dem ThinPrep Imaging System in der klinischen Praxis unterzogen hätten. Die Zentren umfassten sowohl routinemäßig gescreente Fälle (Screening-Population) als auch Patientinnen mit einem kürzlich festgestellten pathologischen Zervixbefund (Überweisungspopulation).
  • Seite 12 berechnet. In der randomisierten Untergruppe mit 5 % der 8.550 Fälle (428 Objektträger), die bei beiden Methoden negativ waren und auch so beurteilt wurden, fanden sich 425 „richtig“ negative und 3 „richtige“ ASCUS-Objektträger. Anhand einer Mehrfach-Wahrscheinlichkeitsberechnung wurde die Anzahl der richtig positiven und richtig negativen der 8.550 konkordant negativen Fälle auf der Basis der 5 % der beurteilten Fälle korrigiert Tabelle 2 fasst die Schätzwerte für Sensitivität und Spezifität der deskriptiven Diagnose mit 95 %-KI zusammen, und zwar getrennt für alle Zentren und kombiniert für alle Zentren nach...
  • Seite 13 ThinPrep™ Integrated Imager“ war aufzuzeigen, dass das routinemäßige Screening von ThinPrep Pap-Test-Objektträgern, die mit dem ThinPrep™ 2000 System und dem ThinPrep™ 5000 Processor unter Verwendung des ThinPrep Integrated Imager vorbereitet wurden, mit der Überprüfung von ThinPrep Objektträgern unter Verwendung des ThinPrep Imaging System in allen Kategorien, die für eine zytologische Diagnose verwendet werden (Probenqualität und deskriptive Diagnose),...

  • Seite 14: Objektträger Von 630 Fällen

    Alle ausgewählten Zentren verfügten über ausgedehnte Erfahrung in der Verarbeitung und Beurteilung gynäkologischer ThinPrep Objektträger und waren geschult in der Anwendung des ThinPrep Integrated Imager. 2.520 Objektträger (840 pro Zentrum) wurden in diese Studie aufgenommen. Sechs (6) von 2520 (0,2 %) Objektträgern wurden von der Überprüfung und Analyse ausgeschlossen, da sie zerbrochen und unlesbar waren.
  • Seite 15 o LSIL: 300 Objektträger von 150 Fällen o ASC-H: 300 Objektträger von 150 Fällen o AGUS: 30 Objektträger von 15 Fällen o HSIL: 300 Objektträger von 150 Fällen o Krebserkrankungen: 30 Objektträger von 15 Fällen Objektträger gebrochen oder für die Zwecke dieser Studie unlesbar gemacht. Das primäre Ziel dieser Studie war die Einschätzung der Sensitivität, Spezifität und Wahrscheinlichkeitsquotienten bei der Diagnose von Objektträgern, die mit dem Integrated Imager (sequenzielle Modalität) analysiert und überprüft wurden, im Vergleich zum...
  • Seite 16 Darüber hinaus werden die Daten im Folgenden nach dem Typ des verwendeten Processors (ThinPrep 2000 System und ThinPrep 5000 Processor) unterteilt dargestellt. In allen abnormen Fällen war die Sensitivität des Integrated Imager bei allen Schwellenwerten höher als die des ThinPrep Imaging System. Die Spezifität des Integrated Imager war im Vergleich zum ThinPrep Imaging System etwas geringer.
  • Seite 17 Die Tabellen 8 bis 14 zeigen die Leistungsfähigkeit der TIS-Überprüfung und der Integrated-Imager- Überprüfung im Vergleich zur bestätigten Diagnose des Gutachtergremiums (Richtigkeit, aus vorheriger Studie) für die folgenden wichtigsten Klassifikationen der deskriptiven Diagnose gemäß Bethesda- System: NILM, ASCUS, LSIL, ASC-H, AGUS, HSIL und Krebs. Tabelle 8.
  • Seite 18 Tabelle 11. Kontingenztabelle „Wahr ASC-H“ (für alle Zentren zusammen) Insgesamt zugelassene ASC-H TIS im Vergleich zu I2 UNSAT NILM ASCUS LSIL ASC-H AGUS HSIL Krebs UNSAT NILM ASCUS LSIL ASC-H AGUS HSIL Krebs Tabelle 12. Kontingenztabelle „Wahr AGUS“ (für alle Zentren zusammen) Insgesamt zugelassene AGUS TIS im Vergleich zu I2 UNSAT...
  • Seite 19 Tabelle 14. Kontingenztabelle „Wahr Krebs“ (für alle Zentren zusammen) Insgesamt zugelassene Krebs TIS im Vergleich zu I2 UNSAT NILM ASCUS LSIL ASC-H AGUS HSIL Krebs UNSAT NILM ASCUS LSIL ASC-H AGUS HSIL Krebs Tabelle 15 zeigt die bei der deskriptiven Diagnose gefundene marginale Häufigkeit gutartiger Zellveränderungen für alle Zentren zusammen.
  • Seite 20 Die analytische Leistung wurde durch die Überprüfung des Inhalts der 22 Sichtfelder (FOVs) des Integrated Imager bewertet. Die Auswertungen wurden von Zytotechnikern durchgeführt. Kein Pathologe überprüfte das FOV. Für diese Bewertung wurden keine vollständigen Objektträgerüberprüfungen durchgeführt. Die Ergebnisse der geräteinternen Reproduzierbarkeit wurden von drei (3) Zytotechnikern erfasst, die die Objektträger drei (3) Mal mit demselben Gerät überprüften, wobei eine Erholungsphase von mindestens 14 Tagen eingehalten wurde.
  • Seite 21 Tabelle 16. Zusammengefasste Ergebnisse der instrumenteninternen Studie Abnormales FOV Imager Abnormal Kategorie+ Normal % Null Median 69,6 % 11,0 % 70,4 % NILM 78,1 % 4,3 % 78,4 % 75,9 % 75,9 % 13,3 % 25,0 % ASCUS 71,9 % 71,9 % 5,0 % 28,1 %...
  • Seite 22 Tabelle 17. Zusammengefasste Ergebnisse für die Studie zwischen den Geräten Imager Abnormal Kategorie+ Normal 90,0 % NILM 88,1 % 64,4 % 64,4 % ASCUS 71,7 % 71,7 % 95,0 % 75,0 % LSIL 96,9 % 80,6 % 87,7 % 62,6 % ASC-H 92,8 % 63,6 %...
  • Seite 23 Tabelle 18. Zytotechniker-Screeningrate Durchschnittliche Durchschnittliche Objektträger/Stunde Objektträger/Stunde Zentrum 1 Zytotechniker 1 Zytotechniker 2 10,4 Zytotechniker 3 11,1 Zentrum 2 Zytotechniker 1 Zytotechniker 2 Zytotechniker 3 Zentrum 3 Zytotechniker 1 Zytotechniker 2 Zytotechniker 3 10,1 Kombinierter Median 100 % 67 % In dieser Studie konnte die Anzahl der geprüften gleichwertigen Objektträger nicht ermittelt werden, da die Art der Überprüfung nicht erfasst wurde.
  • Seite 24 Alle Objektträger wurden aus ThinPrep™ Proben mit bekannten zytologischen Diagnosen auf einem ThinPrep Processor hergestellt und mit ThinPrep Stain gefärbt. Pro Zytotechniker wurden Sätze mit 400 randomisierten Objektträgern mit jeweils etwa 10 % abnormalen Diagnosen bereitgestellt, um einen Zytotechniker für drei (3) volle Screening-Tage vollständig zu beschäftigen.
  • Seite 25 Tabelle 20. Tägliche Objektträgerüberprüfungsrate des Zytotechnikers Anzahl überprüfte Objektträger Täglicher Täglicher Zytotechniker Tag 1 Tag 2 Tag 3 Median Gesamtmedian Zytotechniker Nr. 1 Sequenzielle Zytotechniker Modalität Nr. 2 (67 %*) Zytotechniker Nr. 3 Zytotechniker Nr. 1 Gestapelte Zytotechniker Modalität Nr. 2 (86 %*) Zytotechniker Nr.
  • Seite 26 Bei Verwendung der sequenziellen Modalität, scant der Integrated Imager die Objektträger etwa 90 Sekunden lang. Diese Zeit sollte bei der Bestimmung des Wertes für die Berechnung der Arbeitsbelastung berücksichtigt werden. Bei der Stapel-Modalität wird die Scanzeit nicht in die Prüfungszeit eingerechnet, sodass an einem 8-Stunden-Tag mehr Objektträgern überprüft werden können.
  • Seite 27 Hinweis: Der Grenzwert für das Arbeitspensum von ThinPrep™ Integrated Imager an einem 8-Stunden-Arbeitstag umfasst alle für die Bearbeitung der Fälle erforderlichen Tätigkeiten, nicht nur die Zeit, die am Mikroskop verbracht wird: ▪ Screening von 22 Sichtfeldern ▪ Vollständige manuelle Überprüfung der Objektträger mit der Autoscan-Funktion ▪...
  • Seite 28 • Hinweis: Die Obergrenze für das manuelle Arbeitspensum ersetzt nicht die CLIA- Anforderung von 100 Objektträgern in einem Zeitraum von 24 Stunden an einem 8-Stunden-Tag. Bei manuellen Untersuchungen sollten die CLIA-Bestimmungen befolgt werden, um das Arbeitspensum zu berechnen. Zur manuellen Überprüfung gehören die folgenden Objektträger: o Objektträger, die auf dem ThinPrep Imaging System mit der Autoscan-Funktion untersucht werden.
  • Seite 29 Tabelle 24. Lookup-Tabelle zum Abschließen von Screenings – Integrated Imager, sequenzielle Modalität ThinPrep™ Integrated Imager Gebrauchsanweisung Deutsch AW-22850-801 Rev. 001 5-2021 Seite 23 von 33...
  • Seite 30 Tabelle 24. Lookup-Tabelle zum Abschließen von Screenings – Integrated Imager, sequenzielle Modalität, Fortsetzung ThinPrep™ Integrated Imager Gebrauchsanweisung Deutsch AW-22850-801 Rev. 001 5-2021 Seite 24 von 33...
  • Seite 31 Tabelle 24. Lookup-Tabelle zum Abschließen von Screenings – Integrated Imager, sequenzielle Modalität, Fortsetzung ThinPrep™ Integrated Imager Gebrauchsanweisung Deutsch AW-22850-801 Rev. 001 5-2021 Seite 25 von 33...
  • Seite 32 Tabelle 24. Lookup-Tabelle zum Abschließen von Screenings – Integrated Imager, sequenzielle Modalität, Fortsetzung ThinPrep™ Integrated Imager Gebrauchsanweisung Deutsch AW-22850-801 Rev. 001 5-2021 Seite 26 von 33...
  • Seite 33 Tabelle 25. Lookup-Tabelle zum Abschließen von Screenings – Integrated Imager, gestapelte Modalität ThinPrep™ Integrated Imager Gebrauchsanweisung Deutsch AW-22850-801 Rev. 001 5-2021 Seite 27 von 33...
  • Seite 34 Tabelle 25. Lookup-Tabelle zum Abschließen von Screenings – Integrated Imager, gestapelte Modalität, Fortsetzung ThinPrep™ Integrated Imager Gebrauchsanweisung Deutsch AW-22850-801 Rev. 001 5-2021 Seite 28 von 33...
  • Seite 35 Tabelle 25. Lookup-Tabelle zum Abschließen von Screenings – Integrated Imager, gestapelte Modalität, Fortsetzung ThinPrep™ Integrated Imager Gebrauchsanweisung Deutsch AW-22850-801 Rev. 001 5-2021 Seite 29 von 33...
  • Seite 36 Tabelle 25. Lookup-Tabelle zum Abschließen von Screenings – Integrated Imager, gestapelte Modalität, Fortsetzung ThinPrep™ Integrated Imager Gebrauchsanweisung Deutsch AW-22850-801 Rev. 001 5-2021 Seite 30 von 33...
  • Seite 37 Tabelle 25. Lookup-Tabelle zum Abschließen von Screenings – Integrated Imager, gestapelte Modalität, Fortsetzung ThinPrep™ Integrated Imager Gebrauchsanweisung Deutsch AW-22850-801 Rev. 001 5-2021 Seite 31 von 33...
  • Seite 38 • Beim Vergleich von ThinPrep Integrated Imager mit dem ThinPrep Imaging System erzielten die Prüfer eine höhere Sensitivität in allen Abnormitätskategorien. Die Spezifität war etwas geringer. • Für ASCUS+-Objektträger betrug der Anstieg der Sensitivität 3,8 % mit einem 95 %- Konfidenzintervall von 2,6 % bis 5,0 % und einem Rückgang der Spezifität von -1,9 % mit...

  • Seite 39: Beschreibung

    1. Nayar R, Wilbur DC. (eds). The Bethesda System for Reporting Cervical Cytology: Definitions, Criteria, and Explanatory Notes. 3rd ed. Cham, Switzerland: Springer: 2015 2. Hologic, Inc. ThinPrep™ Imaging System Operation Summary and Clinical Information. Part number MAN-03938-001. Revision Datum Beschreibung AW-22850-801 Rev.

  • Seite 41: Inhaltsverzeichnis

    NHALT I n h a l t Inhalt Kapitel 1 EINFÜHRUNG ABSCHNITT A: Übersicht ABSCHNITT B: Das Verfahren der ThinPrep™ Bildverarbeitung und Überprüfung ABSCHNITT C: Präparation der Proben ABSCHNITT D: Integrated Imager – Technische Daten ABSCHNITT E: Interne Qualitätskontrolle 1.13 ABSCHNITT F: Integrated Imager –...
  • Seite 42 NHALT Kapitel 3 BENUTZEROBERFLÄCHE ABSCHNITT A: Übersicht ABSCHNITT B: Starten des Systems ABSCHNITT C: Administrationsoptionen ABSCHNITT D: Anmelden 3.31 ABSCHNITT E: Hauptmenü 3.32 ABSCHNITT F: Benutzerpräferenzen 3.33 ABSCHNITT G: Auf USB speichern 3.45 ABSCHNITT H: Start 3.48 Kapitel 4 BETRIEB ABSCHNITT A: Übersicht ABSCHNITT B: Vor dem Betrieb erforderliche Materialien ABSCHNITT C: Verwendung des Touchscreens und...
  • Seite 43 NHALT Kapitel 6 FEHLERBEHEBUNG ABSCHNITT A: Automatisches Datenbank-Backup fehlgeschlagen ABSCHNITT B: Benutzerbestimmtes Datenbank-Backup fehlgeschlagen ABSCHNITT C: Ungültige Objektträger-ID ABSCHNITT D: Lesen der Objektträger-ID fehlgeschlagen ABSCHNITT E: Objektträger-ID-Diskrepanz bei Durchführung der Überprüfung ABSCHNITT F: Umgang mit Fehlern Kapitel 7 KUNDENDIENSTINFORMATIONEN Kapitel 8 BESTELLINFORMATIONEN INDEX ThinPrep™...
  • Seite 44 NHALT Diese Seite wurde absichtlich freigelassen. ThinPrep™ Integrated Imager Betriebshandbuch...

  • Seite 46: Einführung

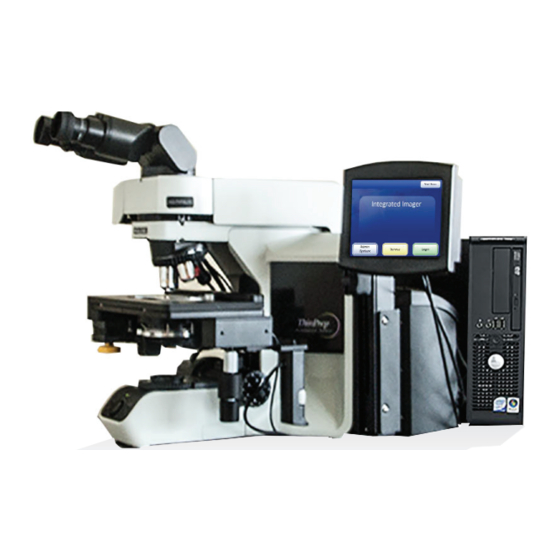

    Dem Computer, auf dem sich die Systemanwendung und die Datenbank befindet, mit Touchscreen-Display. Abbildung 1-1 Integrated Imager (es sind zwei Mikroskoprahmenkonfigurationen abgebildet) Hinweis: Die Abbildungen in diesem Handbuch zeigen den ThinPrep Integrated Imager mit zwei verschiedenen Mikroskoprahmen. Dieses Handbuch enthält Anweisungen zur Verwendung der einzelnen Mikroskopkonfigurationen. ThinPrep™ Integrated Imager Betriebshandbuch...

  • Seite 47: Verwendungszweck

    INFÜHRUNG Verwendungszweck Integrated Imager Der ThinPrep Integrated Imager ist ein halb-automatisiertes Gerät, das mittels computergestützter Bildverarbeitungstechnologie zum primären Gebärmutterhalskrebs-Screening von ThinPrep Pap-Test-Objektträgern eingesetzt wird. Geprüft wird das Vorhandensein von atypischen Zellen, zervikalen Neoplasien und ihrer Vorläuferäsionen (leichte Dysplasie, hoch gradige intraephitheliale...
  • Seite 48 INFÜHRUNG Überprüfung Das Gerät funktioniert wie ein automatisches Mikroskop, indem es die 22 Zielobjekte dem Zytotechniker präsentiert und eine zusätzliche Objektträgerüberprüfung ermöglicht, wenn verdächtige Zellen gefunden wurden. Dies wird als „Auto-Suche“ bezeichnet. Die manuelle Steuerung für Objekttisch, Fokussierung und Beleuchtung wird dem Zytotechniker wieder ermöglicht.

  • Seite 49: Integrated Imager

    INFÜHRUNG Aktion des Aktion des Integrated Imager Zytotechnikers Bereit für den nächsten Nimmt den nächsten 1. Objektträger einlegen Objektträger Objektträger aus dem Träger, legt ihn ein Bild-Objektträger Arbeitet die Überprüfung des 2. Bild-Objektträger vorherigen Objektträgers auf Zytotechniker steuert den 3. Objektträger überprüfen Führt Auto-Suche und Objekttisch Objektträgerüberprüfung durch...
  • Seite 50 INFÜHRUNG Die Objektträger-ID wird gescannt. • Falls die ID für die Datenbank neu ist, wird der Objektträger abgebildet. Ein präparierter Objektträger für den ThinPrep™ Pap-Test • Bei einer ID, die bereits in der wird auf den Objekttisch des Datenbank vorhanden ist, Integrated Imager gelegt.

  • Seite 51: Einschränkungen

    Bereits erfolgreich vom Integrated Imager analysierte Objektträger können nicht nochmals analysiert werden. • Es liegen keine Daten zur Leistung des ThinPrep Integrated Imager mit Objektträgern vor, die aus erneut verarbeiteten Proben präpariert wurden; deshalb wird die manuelle Überprüfung dieser Objektträger empfohlen.

  • Seite 52: Präparation Der Proben

    Die Objektträger müssen sauber sein (ohne Fingerabdrücke, Staub, Schmutz, Blasen). Die Objektträger an den Rändern halten. • Deckplättchen und Etikett dürfen nicht über den Objektträger hinaus ragen. • Der Objektträger wird in geeigneter Weise mit dem ThinPrep Integrated Imager etikettiert. ThinPrep™ Integrated Imager Betriebshandbuch...

  • Seite 53: Unversehrtheit Der Probe

    INFÜHRUNG Unversehrtheit der Probe Gefärbte Objektträger sollten durch den Integrated Imager zeitnah abgebildet werden, entsprechend der normalen Laborpraxis. Die Imaging-Leistungsfähigkeit wurde nicht für einen Zeitraum von länger als 4 Monaten beurteilt. Patientenprobe – die Verwendung von Gleitmitteln (wie z. B. KY Jelly) sollte vor der Probenentnahme auf ein Minimum beschränkt werden.

  • Seite 54: Übersicht Der Komponenten

    INFÜHRUNG ABSCHNITT INTEGRATED IMAGER TECHNISCHE DATEN Übersicht der Komponenten 11. Inbusschraubendreher 17. Hinweis: Die links abgebildete (in der Nähe des Controllers auf Taste „SET“ am Mikroskop 1. Okulare der Rückseite des Mikroskops mit mit der schwarzen 2. Binokulartubus der schwarzen Seitenwand) Seitenwand wird nicht verwendet.

  • Seite 55: Abmessungen

    INFÜHRUNG Abmessungen 609 mm 559 mm 24 in. 22 in. 711 mm 680 mm 28 in. 26.75 in. 457 mm 18 in. 457 mm 18 in. Mikroskopkonfiguration mit der Mikroskopkonfiguration mit der grauen Seitenwand grauen Seitenwand Abbildung 1-5 Abmessungen des Integrated Imager (es sind zwei Mikroskoprahmenkonfigurationen abgebildet) 1.10 ThinPrep™...

  • Seite 56: Thinprep™ Objektträger Für Die Verwendung Mit Dem Imaging System

    INFÜHRUNG ThinPrep™ Objektträger für die Verwendung mit dem Imaging System Für die Präparation der Patientenprobe wird vom ThinPrep Processor ein ThinPrep Objektträger verwendet. Der Objektträger benutzt Bezugs- oder feste Referenzmarkierungen, die auf dem Objektträger dauerhaft aufgedruckt sind und die zum Ausrichten des Objektträgers auf dem Objekttisch dienen.
  • Seite 57 INFÜHRUNG Luftfeuchtigkeitsbereich in Ruhe 15 bis 95 % relative Luftfeuchtigkeit, nicht kondensierend Verrschmutzungsgrad 2, gemäß IEC 61010-1 Kategorie II. Der Integrated Imager darf nur in einer Praxis oder einer sauberen Laborumgebung betrieben werden. Höhe 0 Meter (Meeresspiegel) bis 2.000 Meter Atmosphärischer Druck 1.100 Millibar bis 500 Millibar Geräuschpegel...

  • Seite 58: Sicherheits-, Emi- Und Emv-Normen

    Elektrische, mechanische und Software-/Kommunikationssysteme werden zur Überprüfung der korrekten Funktion getestet. Der Bediener wird durch eine Bildschirmmeldung auf eine etwaige Fehlfunktion hingewiesen. Wenn das System nicht funktioniert oder konstante Fehlermeldungen auftreten, muss der Technischer Kundendienst von Hologic verständigt werden (siehe Kapitel 7, Kundendienstinformationen). Funktionstests nach dem Scan Beim Abschluss der Objektträgerbildverarbeitung und -überprüfung führt das Gerät Funktionstests...

  • Seite 59: Warnhinweise, Vorsichtshinweise Und Hinweise

    Alle schwerwiegenden Vorfälle, die im Zusammenhang mit diesem Produkt oder mit dem Produkt verwendeten Komponenten auftreten, sind dem technischen Kundendienst von Hologic und der für den Anwender und/oder Patienten zuständigen Behörde zu melden. Warnhinweise, Vorsichtshinweise und Hinweise Hinweis Die Begriffe WARNHINWEIS, VORSICHT und haben in diesem Handbuch spezielle Bedeutungen.

  • Seite 60: Symbole Am Gerät

    Die folgenden Symbole können an Ihrem Gerät angebracht sein: Vorsicht: Gebrauchsanweisung lesen Sicherung (nicht zugänglich durch Benutzer) Elektro- und Elektronik-Altgeräte Nicht über das städtische Abfallsystem entsorgen. Zur Entsorgung des Geräts wenden Sie sich an Hologic. In-vitro-Diagnostikum Bestellnummer Seriennummer Hersteller Herstellungsdatum Bevollmächtigter in der Europäischen Gemeinschaft...
  • Seite 61 Icon des USB-Ports (Computer) Icon des Ethernet-Ports (Computer) Monitoranzeige (Computer) Gebrauchsanweisung lesen hologic.com/IFU Hergestellt in den USA Vorsicht: In den USA darf dieses Gerät gesetzlich nur an in dem jeweiligen Bundesstaat zugelassene Ärzte oder sonstige Therapeuten verkauft werden, die das Gerät anwenden wollen oder die Anwendung verordnen und mit der Verwendung des Produkts eingehend vertraut sind.
  • Seite 62 INFÜHRUNG Das ETL-Zeichen ist ein Nachweis dafür, dass das Produkt den nordamerikanischen Sicherheitsstandards entspricht. Die zuständigen Behörden (Authorities Having Jurisdiction, AHJs) und die für die Einhaltung von Vorschriften zuständigen Stellen in den USA und Kanada akzeptieren das ETL-Zeichen als Nachweis dafür, dass das Produkt den veröffentlichten Industrienormen entspricht.

  • Seite 63: Position Der Etiketten

    INFÜHRUNG Position der Etiketten Etikett mit Seriennummer Etikett mit einmaliger Produktkennung Modell-/Bewertungsetikett mit Teilenummer des Geräts (enthält diese Zeichen) Hologic.com/IFU Rückseite des Geräts (PC zur besseren Übersicht entfernt) PC-Seriennummer oben (nicht dargestellt) Ethernet- Anschluss USB-Anschluss USB- Anschluss (5) Netzstrom Vorder- und Rückseite des Computers (Hinweis: Anzahl und genaue Lage der Anschlüsse kann je nach PC-Modell abweichen.)

  • Seite 64: Warnhinweis

    Entsorgung von Gerätesicherungen. Keine speziellen Anweisungen; gebrauchte Sicherungen können mit Ihrem Laborabfall entsorgt werden. Glasscherben. In einem Behälter für scharfe Gegenstände entsorgen. Entsorgung des Geräts Bitte informieren Sie den Service von Hologic (siehe Kapitel 7, Kundendienstinformationen). Nicht über das städtische Abfallsystem entsorgen. Hologic, Inc. Hologic BV...
  • Seite 65 INFÜHRUNG Diese Seite wurde absichtlich freigelassen. 1.20 ThinPrep™ Integrated Imager Betriebshandbuch...

  • Seite 67: Allgemeine Hinweise

    Verpackung auf Schäden untersuchen. Versandunternehmen und/oder technischen Kundendienst von Hologic umgehend über evtl. vorhandene Schäden informieren. (Siehe Kapitel 7, Kundendienstinformationen.) Das Gerät bis zur Installation durch den Kundendiensttechniker von Hologic in den Verpackungskartons belassen. Das Gerät bis zur Installation kühl, trocken und vibrationsfrei lagern.
  • Seite 68 NSTALLATION Der Integrated Imager erfordert zur Stromversorgung des Geräts zwei Steckdosen. Darauf achten, dass eine adäquate elektrische Versorgung im Umkreis von 2 m vom Gerät vorhanden ist. Das Kabel muss in eine geerdete, 3-adrige Steckdose gesteckt werden. Das Gerät wird durch Ziehen des Netzkabels vom Stromnetz getrennt.
  • Seite 69 NSTALLATION ABSCHNITT BEWEGEN DES INTEGRATED IMAGER Der Integrated Imager ist ein Präzisionsgerät und sollte mit Vorsicht gehandhabt werden. Muss das System bewegt werden, sind Controller und PC voneinander zu trennen, separat zu bewegen und am neuen Ort wieder zu verbinden. Mikroskop und Controller sind mechanisch und elektronisch verbunden und sollten NICHT getrennt werden.
  • Seite 70 NSTALLATION Hinweis: Der Computer kann mit dem Bildschirm zu einer der beiden Seiten gerichtet sein oder unter Verwendung eines Verlängerungskabelsets weiter entfernt von Mikroskop und Controller aufgestellt werden. Die endgültige Konfiguration kann etwas anders als in Abbildung 2-2 aussehen. Die Kabelverbindungen zu den Computeranschlüssen bleiben dieselben.

  • Seite 71: Anschliessen Der Komponenten Des Integrated Imager

    Aufbau der optischen Komponenten optimiert. Keine weiteren Abstandshalter oder Riser hinzufügen bzw. diese entfernen. Soll ein optionaler Teleskopkopf genutzt werden, müssen die speziellen, von Hologic gelieferten Riser benutzt werden. Ein Okular besitzt einen Dioptrien-Einstellring, um die übliche Fokussierfähigkeit zu ermöglichen.
  • Seite 72 NSTALLATION Wahlweise ist ein 20x-Objektiv erhältlich. (Siehe Kapitel 8, Bestellinformationen.) Dieses kann vom Bediener angebracht werden. Wenn das 20x-Objektiv angebracht wurde, sollten die Objektive wie in Abbildung 2-4 dargestellt angeordnet werden. Standardaufbau mit 4x-, 10x-, Wahlweiser Aufbau mit 4x-, 20x- und 40x-Objektiven 10x- und 40x-Objektiven Offen Magnetischer...

  • Seite 73: Einstellen Der Position Der Überprüfungssteuerung

    NSTALLATION Die Steuerungsknopfspannung und -höhe für die X- und Y-Achsen des Objekttisches lassen sich nach Wunsch des Bedieners einstellen. Siehe Abbildung 2-5. Inbusschraube Justierschlitz Spannungsjustier- hülse für Y-Achse Drehen der Überprüfungs- steuerung Tischsteuerung für Y-Achse Spannungsjustier- hülse für X-Achse Tischsteuerung für X-Achse Abbildung 2-5 Justiersteuerung unterhalb des Objekttisches Die Y-Achse wird an der Justierhülse oberhalb des Knopfes justiert.

  • Seite 74: Abschnitt F: Einschalten Des Integrated Imager

    NSTALLATION Die Überprüfungssteuerung am Schlitz entlang auf die Stelle schieben, die für die Position Ihrer Hand am bequemsten ist. Die Überprüfungssteuerung kann auch, wenn gewünscht, durch Drehung eingestellt werden. Nach der Einstellung die Inbusschraube mit dem Schraubendreher festziehen. ABSCHNITT EINSCHALTEN DES INTEGRATED IMAGER WARNHINWEIS: Geerdete Steckdose Nicht einschalten oder betreiben, wenn das Gerät beschädigt ist.
  • Seite 75 NSTALLATION Beim Mikroskoprahmen mit der schwarzen Verkleidung befindet sich der Netzschalter für den Integrated Imager hinten links am Mikroskop. Beim Mikroskoprahmen mit der grauen Verkleidung befindet sich der Netzschalter für den Integrated Imager rechts am Gehäuse, unmittelbar hinter den Binokularen. Schalter in die Ein-Stellung bringen. Dann den Startknopf am Computer drücken.

  • Seite 76: Systemeinstellungen

    NSTALLATION Abbildung 2-8 Hauptbildschirm der Anwendung ABSCHNITT SYSTEMEINSTELLUNGEN Siehe Kapitel Benutzeroberfläche, „Systemeinstellungen“ auf Seite 3.8. ABSCHNITT BENUTZERPRÄFERENZEN Siehe Kapitel Benutzeroberfläche, „Benutzerpräferenzen“, auf Seite 3.33. ABSCHNITT AUFBEWAHRUNG UND HANDHABUNG NACH DER INSTALLATION Der Integrated Imager kann dort gelagert werden, wo er installiert wurde. Wenn er nicht benutzt wird, sollte er ausgeschaltet sein.

  • Seite 77: Herunterfahren Des Systems

    NSTALLATION ABSCHNITT HERUNTERFAHREN DES SYSTEMS Normales Herunterfahren Taste Herunterfahren Abbildung 2-9 Herunterfahren Es ist wichtig, das System in der richtigen Reihenfolge herunterzufahren. Um den Integrated Imager herunterzufahren: 1. Abmelden, wenn dies nicht bereits geschehen ist. 2. Auf dem Startbildschirm die Taste Herunterfahren in der oberen rechten Ecke drücken. Abbildung 2-10 Herunterfahren bestätigen ThinPrep™...

  • Seite 78: Längere Außerbetriebnahme

    NSTALLATION 3. Eine Bestätigungsaufforderung erscheint. (Siehe Abbildung 2-10.) Auf Nein drücken, um das Herunterfahren abzubrechen und zum Hauptbildschirm zurückzukehren. 4. Auf Ja drücken, um das System herunterzufahren. So wird die Anwendung heruntergefahren und der Computer ausgeschaltet. 5. Den Netzschalter am Gerät ausschalten. (Siehe Abbildung 2-6.) Längere Außerbetriebnahme Wenn das Gerät für einen längeren Zeitraum heruntergefahren bzw.

  • Seite 80: Benutzeroberfläche

    ENUTZEROBERFLÄCHE K a p i t e l 3 Benutzeroberfläche ABSCHNITT ABSCHNITT ÜBERSICHT Der ThinPrep™ Integrated Imager bildet präparierte ThinPrep Pap-Test Zervixzytologie- Objektträger ab. Die Objektträger werden von einer ZTA überprüft. Das Gerät kann auch wie ein herkömmliches Mikroskop zum Betrachten von Objektträgern verwendet werden, die nicht dem ThinPrep-Abbildungsverfahren unterzogen werden.

  • Seite 81: Inhalt Dieses Kapitels

    ENUTZEROBERFLÄCHE In diesem Kapitel werden die Module der Benutzeroberfläche des Integrated Imager vorgestellt und der Gebrauch jedes einzelnen beschrieben. Es wird empfohlen, dass sich die Benutzer vor Inbetriebnahme des Geräts mit dem Inhalt dieses Kapitels vertraut machen. Inhalt dieses Kapitels: STARTEN DES SYSTEMS .

  • Seite 82: Starten Des Systems

    Siehe „ADMINISTRATIONSOPTIONEN“ auf Seite 3.4. • Kundendienst – Dies ist ein durch Passwort geschütztes Modul, das allein für die Benutzung durch Kundendienstpersonal von Hologic vorgesehen ist. • Anmelden – Benutzer-ID eingeben, um Zugang zum System für die ThinPrep- Abbildungs- und Objektträgerüberprüfungsfunktionen zu erhalten.

  • Seite 83: Administrationsoptionen

    ENUTZEROBERFLÄCHE ABSCHNITT ADMINISTRATIONSOPTIONEN Abbildung 3-3 Bildschirm Administrationsoptionen Am Bildschirm Administrationsoptionen wird die Einrichtung und individuelle Anpassung des Integrated Imager vorgenommen. Vom Menü aus kann der Bediener: • Benutzerkonten verwalten • Systemeinstellungen übernehmen oder ändern • Systemprotokolle betrachten oder sie auf USB-Stick speichern •...
  • Seite 84 ENUTZEROBERFLÄCHE Angaben im Zusammenhang mit einer Benutzer-ID werden Teil der Objektträgerdatenerfassung, wenn ein Objektträger mit dem Integrated Imager abgebildet oder überprüft wird. Hinweis: Um die Integrität früherer Objektträgerdateneinträge zu gewährleisten, dürfen Benutzer- IDs nicht erneut vergeben werden. Es dürfen nur einmalige IDs zugewiesen werden. Wenn der Bildschirm Benutzerkonten erscheint, wird eine Liste aller eingerichteten Konten angezeigt, und zwar mit Namen des Benutzers und ID-Nummer zur Anmeldung.
  • Seite 85 Benutzer-ID-Nummern müssen zwischen 100 und 998 liegen. Zahlen, die mit einer Null beginnen, können Fehler verursachen. Hinweis: Die Benutzer-ID 999 ist für den Kundendienst von Hologic reserviert. Diese ID nicht verwenden. Abbildung 3-7 Bildschirm zur Eingabe des Benutzernamens Die Buchstabentasten zur Eingabe des Vornamens drücken. Für einen Großbuchstaben die Umschalttaste und dann den Buchstaben drücken.
  • Seite 86 ENUTZEROBERFLÄCHE Die Taste Fortfahren drücken, um mit der Eingabe des Nachnamens nach der beschriebenen Methode fortzufahren. Danach die Taste Fertig drücken, um zum Hauptbildschirm Benutzerkonten zurückzukehren. Das neue Benutzerkonto ist aufgeführt. Siehe Abbildung 3-8. Abbildung 3-8 Anzeige der Benutzerkonten Ein Konto bearbeiten/stilllegen Um im Bildschirm Benutzerkonten den Status eines Benutzerkontos einzusehen oder zu bearbeiten, drücken Sie das Feld für dieses Konto.

  • Seite 87: Abschnitt G: Systemeinstellungen
