Arbeitsweise und Systemaufbau

Steuereinheit CPG30
Die Steuereinheit CPG30 setzt die Befehle des CPM153 in pneumatische Signale um und liefert die
Rückmeldungen wie Armaturenposition und Überwachung von Druckluft und Wasser. Der Injektor
CYR10 dosiert zur Reinigung der Elektrode Wasser und Reiniger. Der Messumformer CPM153 verfügt
über fünf Kontakte und einen Alarm-Kontakt. Optional erhalten Sie für die Steuereinheit CPG30 einen
zusätzlichen, frei konfigurierbaren Ausgangskontakt. Mit diesen können Sie pneumatische Ventile
z.B. zur Förderung von heißen oder aggressiven Medien (auch Dampf) ansteuern.
Messumformer Mycom S CPM153
Der Messumformer CPM153 ist die Zentrale der Messstelle. Er verarbeitet die Messwerte, ist die Kom-
munikationszentrale und steuert Regelstrecken. Über eine Schnittstelle steuert der Messumformer die
Abläufe im CPG30 und verarbeitet dessen Rückmeldungen.
In Ex-Ausführung erfolgt die Spannungsversorgung des CPC30 über das Versorgungs-/ Steuerkabel
vom CPC153, in Nicht-Ex-Ausführung hat das CPC30 einen eigenen Hilfsenergieanschluss.
Eine komplette Messeinrichtung besteht aus folgenden Komponenten:
• Topclean S CPC30
• pneumatisch angesteuerte Wechselarmatur (z.B. Cleanfit-Serie) mit pneumatischen oder indukti-
ven Endschaltern
• pH-/Redox-Sensor
• Messkabel
• Reinigungsmittel mit Verschlauchung
• Spülblock (für Medien, die über Zusatzventile gesteuert werden)
• Verschlauchung Injektor CYR 10 / Wechselarmatur

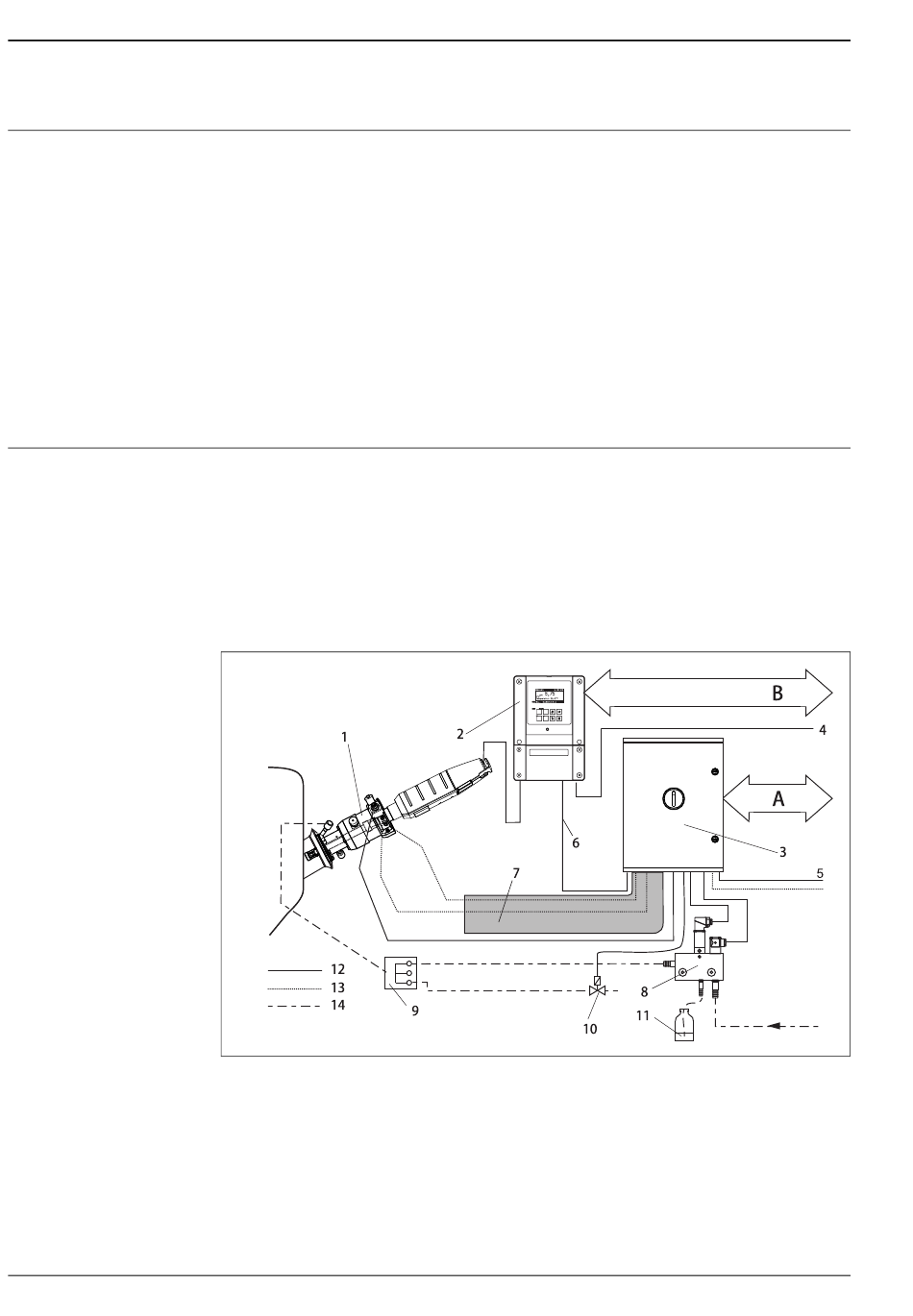

Komplette Messeinrichtung im Nicht-Ex-Bereich
1 Wechselarmatur CPA875 mit pH-/Redox-
Sensor
2 Messumformer Mycom S CPM153
3 Steuereinheit CPG30
4 Hilfsenergie für Mycom S CPM153
5 Hilfsenergie für Steuereinheit CPG30
6 Kommunikations-/Versorgungskabel
7 Multischlauch
8 Injektor CYR10
9 Spülblock
10 Zusatzventil (optional)
11 Reinigungslösung
12 Elektrische Leitung
13 Druckluftleitung
14 Flüssigkeiten / Reinigungsgemisch
A Melde- und Steuersignale
B Holdeingang, sechs Relaiskontakte, 2 x Stromausgang
0/4 ... 20 mA
Topclean S CPC30
