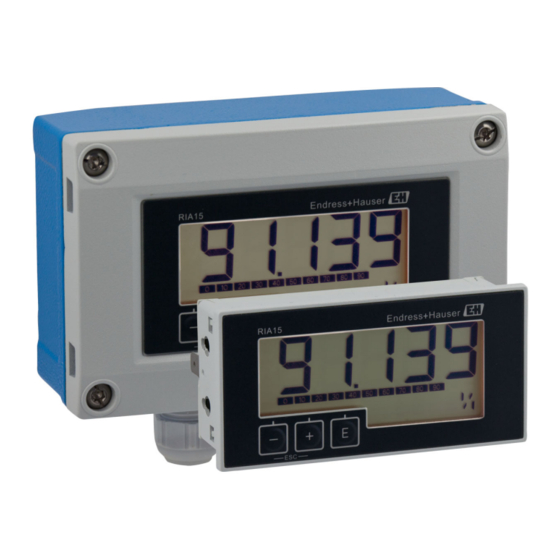

Endress+Hauser RIA15 Betriebsanleitung
Endress+Hauser RIA15 Betriebsanleitung

Endress+Hauser RIA15 Betriebsanleitung

Schleifengespeister 4 ... 20 ma prozessanzeiger mit hart-kommunikation
Vorschau ausblenden Andere Handbücher für RIA15:

Werbung

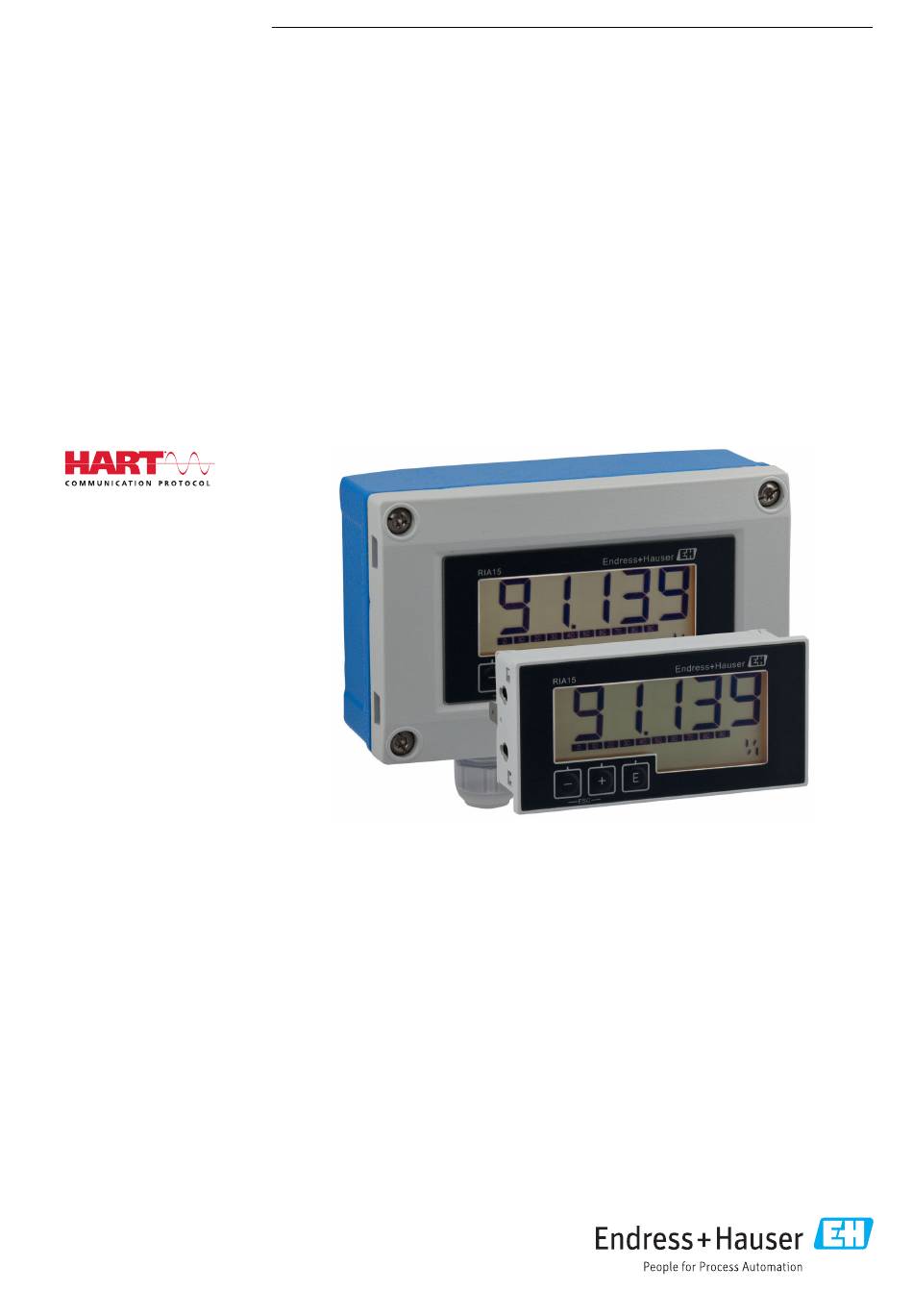

BA01170K/09/DE/08.23-00
71614056
2023-04-23
Gültig ab Firmware-Version:
ISU00XA (Standard+FMG50):
V01.06.xx
ISU01XA (CM82): V01.05.xx
ISU03XA (NMS8x): V01.06.xx
Products
Betriebsanleitung
RIA15
Schleifengespeister 4 ... 20 mA Prozessanzeiger
mit HART®-Kommunikation
Solutions
Services

Werbung

loading

Inhaltszusammenfassung für Endress+Hauser RIA15

  • Seite 1 Products Solutions Services BA01170K/09/DE/08.23-00 71614056 2023-04-23 Gültig ab Firmware-Version: ISU00XA (Standard+FMG50): V01.06.xx ISU01XA (CM82): V01.05.xx ISU03XA (NMS8x): V01.06.xx Betriebsanleitung RIA15 Schleifengespeister 4 ... 20 mA Prozessanzeiger mit HART®-Kommunikation...
  • Seite 2 Inhaltsverzeichnis RIA15 Inhaltsverzeichnis Bedienmatrix in Verbindung mit dem Micro- Hinweise zum Dokument ... . 3 pilot FMR20 ......42 Darstellungskonventionen .
  • Seite 3 RIA15 Hinweise zum Dokument Hinweise zum Dokument Darstellungskonventionen 1.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen kann.
  • Seite 4 Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen 1.2.1 Dokumentfunktion Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
  • Seite 5 ® -Kommunikation lassen sich zudem (mit entsprechender Option) ausge- wählte Endress+Hauser Feldgeräte/Sensoren sehr flexibel parametrieren, in Betrieb neh- men oder deren Statusmeldungen auslesen und anzeigen. Das Gerät wird über die 4 … 20 mA Stromschleife gespeist und benötigt keine zusätzliche Hilfsenergie.
  • Seite 6 Sicherheitshinweise RIA15 • Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch haftet der Hersteller nicht. Umbauten und Änderungen am Gerät dürfen nicht vorgenommen werden. • Schalttafelgerät: Das Gerät ist für den Einbau in eine Schalttafel vorgesehen und darf nur im eingebauten Zustand betrieben werden.
  • Seite 7 Betrieb nehmen oder Statusmeldungen der Geräte/Sensoren auslesen. Voraussetzung hierfür ist, dass der RIA15 mit der entsprechenden Option "Füll- stand" oder "Analyse" bestellt wurde (z. B. RIA15 Option Füllstand FMR20 + FMX21 + FMG50). Detaillierte Beschreibung der unterstützen Applikationen →  8 Das Gerät erfüllt die Anforderungen der HART®...
  • Seite 8 über eine Antenne gesendet, von der Oberfläche des Mediums reflektiert und vom Radar- system wieder empfangen. Der RIA15 mit der Option "Füllstand" unterstützt im HART®-Modus eine Basisparametrie- rung des FMR20. Unter dem Menüpunkt SETUP → LEVEL kann der FMR20 abgeglichen werden (siehe Bedienmatrix).
  • Seite 9 Der Micropilot wird abgeglichen, indem die Leerdistanz E (= Nullpunkt) und die Volldistanz F (= Spanne) eingegeben werden. Ausgänge und Grundeinstellung des FMR20 Der RIA15 kann als Vor-Ort Anzeiger der Messwerte sowie für die Grundeinstellung des Radar-Füllstandssensors Micropilot FMR20 über HART® verwendet werden. Dabei werden folgende Werte ausgegeben: Digitaler Ausgang (HART®):...
  • Seite 10 Endress+Hauser Anschluss für Commubox FXA195 und Field Communicator 375, 475 Schleifengespeister Prozessanzeiger RIA15 Messumformer FMR20 Über die 3 Bedientasten an der Front des RIA15 können die folgenden Einstellungen zum FMR20 vorgenommen werden: • Einheit • Leer- und Vollabgleich • Ausblendungsbereich, wenn die gemessene Distanz nicht mit der tatsächlichen Distanz übereinstimmt...
  • Seite 11 Sensors ist. Mittels Wahl eines kundenspezifischen Messbereiches kann werks- seitig eine andere Messspanne bestellt werden. Ausgang und Grundeinstellung des FMX21 Der RIA15 kann als Vor-Ort Anzeiger sowie für die Grundeinstellung des hydrostatischen Füllstandssensors Waterpilot FMX21 über HART® verwendet werden. Endress+Hauser...
  • Seite 12 Anschluss für Commubox FXA195 und Field Communicator 375, 475 Schleifengespeister Prozessanzeiger RIA15 Kabelverschraubung M16 mit Druckausgleichsmembran Messumformer FMX21 Über die 3 Bedientasten an der Front des RIA15 können die folgenden Einstellungen zum FMX21 vorgenommen werden: • Einheit Druck • Einheit Füllstand •...
  • Seite 13 RIA15 Produktbeschreibung RIA15 als abgesetzter Anzeiger und zur Bedienung des Gammapilot FMG50 Der Gammapilot FMG50 ist ein Kompakttransmitter für die berührungslose Messung durch Behälterwände. Anwendungen • Messung von Füllstand, Trennschicht, Dichte und Konzentration sowie Grenzstanderfas- sung • Messung in Flüssigkeiten, Feststoffen, Suspensionen oder Schlämmen •...
  • Seite 14 Anschluss für Commubox FXA195 und Field Communicator 375, 475 Schleifengespeister Prozessanzeiger RIA15 Gammapilot FMG50 Über die 3 Bedientasten an der Front des RIA15 können die folgenden Einstellungen zum FMG50 vorgenommen werden: • Grundlegende Parametrierung Betriebsart "Level" (kontinuierliche Füllstandsmessung) • Grundlegende Parametrierung Betriebsart "Point Level" (Grenzstanderfassung) •...
  • Seite 15 RIA15 Produktbeschreibung RIA15 als abgesetzter Anzeiger und zur Bedienung des Proservo NMS8x Die intelligenten Tankmessgeräte der Serie Proservo NMS8x wurden für die hochgenaue Füllstandsmessung von Flüssigkeiten während der Lagerung und im Prozess konzipiert. Die Geräte sind genau auf die Anforderungen des Tanklagerbestandsmanagements, der Lagerhaltung, des eichpflichtigen Verkehrs und der Verlustüberwachung abgestimmt und...
  • Seite 16 Verdränger Ausgänge und Basiskonfiguration des NMS8x Der RIA15 kann als lokales Anzeigegerät für Messwerte und zur Basiskonfiguration des NMS8x verwendet werden. Zudem können über HART® Messbefehle an den NMS8x gesendet und der Messstatus des NMS8x angezeigt werden. 4 HART-Ausgangswerte (PV, SV, TV und QV) können über den NMS8x konfiguriert werden.
  • Seite 17 RIA15 Produktbeschreibung Über die 3 Bedientasten an der Front des RIA15 können die folgenden Einstellungen zum NMS8x vorgenommen werden: • Messbefehl • Messstatus • Gleichgewichtsstatus Weitere Informationen zu den Bedienparametern →  48 Um diese Funktion nutzen zu können, gibt es folgende Bestellmöglichkeiten: •...
  • Seite 18 Konzentration flüssig Sättigung in % Bei Anzeige von "UC170" anstatt der Einheit siehe →  55 Über die 3 Bedientasten an der Front des RIA15 können die folgenden Einstellungen zum CM82 vorgenommen werden: • Einheiten des angeschlossenen Sensors • Stromausgangsbereich •...
  • Seite 19 (www.endress.com/deviceviewer): Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Gerät und zum Umfang der zugehörigen Technischen Dokumentation werden angezeigt.
  • Seite 20 Zertifizierung HART ® Protokoll Der RIA15 ist von der HART® Communication Foundation registriert. Das Gerät erfüllt die Anforderungen gemäß HCF Specification, Revision 7.1. Diese Version ist abwärtskompati- bel zu allen Sensoren/Aktoren mit HART® Versionen ≥ 5.0. Lagerung und Transport Beachten Sie folgende Punkte: Die zulässige Lagerungstemperatur beträgt –40 …...
  • Seite 21 RIA15 Montage Montage Einbaubedingungen Zulässige Umgebungstemperatur: –40 … 60 °C (–40 … 140 °F) Bei Temperaturen unter –25 °C (–13 °F) ist die Ablesbarkeit des Displays nicht mehr gewährleistet. Einbauanleitung Abmessungen des Geräts siehe "Technische Daten" . 5.2.1 Schalttafelgehäuse • Schutzart: IP65 frontseitig, IP20 rückseitig (nicht von UL bewertet) •...
  • Seite 22 Montage RIA15 TX20 A0017789  12 Rohrmontage des Prozessanzeigers Montageplatte zur Rohr-/Wandmontage Wetterschutzdach (optional) 1. 4 Gehäuseschrauben lösen 2. Gehäuse öffnen 3. Montageplatte mit 4 mitgelieferten Schrauben an der Geräterückseite befestigen. Das optionale Wetterschutzdach kann zwischen Gerät und Montageplatte befestigt werden.
  • Seite 23 RIA15 Montage A0017803  13 Wandmontage des Prozessanzeigers 1. Montageplatte als Schablone für 2 Bohrungen 6 mm (0,24 in), Abstand 82 mm (3,23 in), verwenden und mit 2 Schrauben (nicht im Lieferumfang enthalten) an der Wand befestigen. 2. Gehäuse öffnen.
  • Seite 24 Verdrahtung RIA15 Installationskontrolle 5.3.1 Anzeiger im Schalttafeleinbaugehäuse • Ist die Dichtung unbeschädigt? • Sind die Montageclips fest am Gehäuse des Geräts eingerastet? • Sind die Gewindestangen angezogen? • Sitzt das Gerät mittig im Schalttafelausschnitt? 5.3.2 Anzeiger im Feldgehäuse • Ist die Dichtung unbeschädigt? •...
  • Seite 25 RIA15 Verdrahtung 2. Zum Lösen des Kabels mit einem Schraubendreher oder anderem geeigneten Werk- zeug den Federmechanismus ganz hinein drücken und Kabel heraus ziehen. Verdrahtung auf einen Blick Klemme Beschreibung positiver Anschluss Strommessung negativer Anschluss Strommessung (ohne Hintergrundbeleuchtung) negativer Anschluss Strommessung (mit Hintergrundbeleuchtung)
  • Seite 26 Verdrahtung RIA15 Anschluss ohne Hintergrundbe- Anschluss mit Hintergrundbeleuch- leuchtung tung Anschluss mit SPS und Trans- mitter A0019720 A0019721 1 SPS 1 SPS Anschluss ohne Messumfor- merspeisung direkt im 4 … 20 mA Stromkreis A0017708 A0017709 2 Stromquelle 4...20 mA 2 Stromquelle 4...20 mA...
  • Seite 27 RIA15 Verdrahtung Schaltbild / Beschreibung 4-Leiter Sensor mit Prozessanzeiger und Messumformerspei- sung, ohne Hinter- grundbeleuchtung A0019570 HART ® Widerstand Strom Messgerät (optional) Sensor Stromversorgung 4-Leiter-Gerät 4-Leiter Sensor mit Prozessanzeiger und Messumformerspei- sung, mit Hintergrund- beleuchtung A0019571 HART ® Widerstand Strom Messgerät (optional) Sensor Stromversorgung 4-Leiter-Gerät...
  • Seite 28 Verdrahtung RIA15 Schaltbild / Beschreibung Multidrop 2-Leiter Sen- soren mit Prozessanzei- ger und Messumformerspei- sung A0019575 Sensoren Stromversorgung ® HART Widerstand Multidrop 2-Leiter Sen- soren mit Prozessanzei- ger und Messumformerspei- sung, mit Hintergrund- beleuchtung A0019722 Sensoren Stromversorgung ® HART Widerstand...
  • Seite 29 RIA15 Verdrahtung Verdrahtung Schaltbild / Beschreibung 2-Leiter Sensor mit Prozessanzeiger und Messumformerspei- sung, ohne Hinter- grundbeleuchtung A0020839 HART ® Kommunikationswiderstandsmodul Sensor Stromversorgung 2-Leiter Sensor mit Prozessanzeiger und Messumformerspei- sung, mit Hintergrund- beleuchtung A0020840 HART ® Kommunikationswiderstandsmodul Sensor Stromversorgung 4-Leiter Sensor mit...
  • Seite 30 Über den Prozessanzeiger erfolgt in der Regel keine Konfiguration von HART ® Geräten. Die Konfiguration erfolgt z.B. mit dem Gerätekonfigurator Field Xpert SFX100. Eine Aus- nahme bilden die speziellen Optionen (z.B. RIA15 Option Füllstand & Analyse). A0019580  16 ®...
  • Seite 31 L N PE A0028248 Prozessanzeiger RIA15 3-Leiter Verbindungsklemme (z.B. Wago 221-Serie) 2-Leiter Sensor Anschlussblock auf Hutschiene Speisetrenner (z.B. RN-Produktfamilie von Endress+Hauser) 4 … 20 mA Ausgang zur Steuerung Spannungsversorgung Stromquelle (z.B. RN-Produktfamilie von Endress+Hauser) Schalter zur Aktivierung der Hintergrundbeleuchtung Spannungsversorgung...
  • Seite 32 L N PE A0028249 Prozessanzeiger RIA15 3-Leiter Verbindungsklemme (z.B. Wago 221-Serie) 2-Leiter Sensor Anschlussblock auf Hutschiene Speisetrenner (z.B. RN-Produktfamilie von Endress+Hauser) 4 … 20 mA Ausgang zur Steuerung Spannungsversorgung Stromquelle (z.B. RN-Produktfamilie von Endress+Hauser) Schalter zur Aktivierung der Hintergrundbeleuchtung Spannungsversorgung Auf bis zu 7 Geräte erweiterbar...
  • Seite 33 3. Kabelverschraubung (M16) öffnen und Kabel einführen 4. Kabel inkl. Funktionserdung anschließen und Kabelverschraubung schließen Bei der Verwendung des Kommunikationswiderstands-Moduls im RIA15 muss beim Anschluss des FMX21 das Tragkabel des FMX21 in die rechte Verschraubung einge- führt werden, um ein Quetschen des integrierten Druckausgleichsschlauches zu ver- meiden.
  • Seite 34 Verdrahtung RIA15 gangsbeschaltung. Diese Maßnahmen wurden bei diesem Gerät berücksichtigt. Damit ist ein Betrieb bei Störgrößen gemäß NAMUR NE21 sichergestellt. Bei der Installation sind gegebenenfalls nationale Installationsvorschriften und Richtlinien zu beachten! Bei großen Potenzialunterschieden zwischen den einzelnen Erdungspunkten wird nur ein Punkt der Schirmung direkt mit der Bezugserde verbunden.
  • Seite 35 RIA15 Verdrahtung TX20 A0018908  20 Erdungsklemme am Feldgehäuse Schutzart sicherstellen 6.8.1 Feldgehäuse Die Geräte erfüllen alle Anforderungen gemäß IP67. Um diese nach erfolgter Montage oder nach einem Service-Fall zu gewährleisten, müssen folgende Punkte zwingend beach- tet werden: • Die Gehäusedichtung muss sauber und unbeschädigt in die Dichtungsnut eingelegt sein.
  • Seite 36 Bedienung RIA15 Bedienung A0017719  21 Anzeige- und Bedienelemente des Prozessanzeigers Symbol Bedienmenü gesperrt Symbol Fehler Symbol Warnung Symbol HART ® -Kommunikation aktiv (Option) Bedientasten "-", "+", "E" 14-Segment Anzeige für Einheit/TAG Bargraph mit Marken für Unter- und Überbereich 5-stellige 7-Segment Anzeige für Messwert, Ziffernhöhe 17 mm (0,67 in) Die Bedienung erfolgt über drei Bedientasten auf der Gehäusefront.
  • Seite 37 Display erscheinen die Werte der aktuell aktivierten Prozessvariablen. Schutzfolie vom Display entfernen, da ansonsten die Ablesbarkeit eingeschränkt ist. Bedienmatrix Bei RIA15 mit den Optionen "Füllstand für FMR20 + FMX21 + FMG50", "Analyse für CM82" und "Füllstand für NMS8x", können Default-Einstellungen abweichen. Menü Setup (SETUP)
  • Seite 38 Inbetriebnahme RIA15 Menü Setup (SETUP) Parameter Werte (Default= sichtbar bei Beschreibung Fett) DECIM 0 DEC MODE = 4-20 Anzahl der Dezimalstellen für den 4…20 mA Anzeigemodus. 1 DEC 2 DEC 3 DEC 4 DEC SC__4 Zahlenwert MODE = 4-20 5-stelliger Wert (Anzahl Dezimalstellen wie unter DECIM eingestellt) für Skalie- –19 999 …...
  • Seite 39 Für Endress+Hauser Transmitter/Sensoren mit HART®-Kommunikation, kann der aktuell anliegende Diagnose-/Fehlercode über das Endress+Hauser Kommando #231 abgefragt werden. Dieses Kommando wird nur von Endress+Hauser Transmittern/Sensoren unterstützt. Daher ist der Parameter TERR nicht sichtbar, wenn Geräte von anderen Anbietern an den RIA15 angeschlossen werden. Menü Experte (EXPRT); Code-Eingabe erforderlich Das Menü...
  • Seite 40 Option Analyse Dieses Menü enthält die Parameter zur Einstellung des Analysemessgerätes CM82. MODE = HART Das Menü CT und alle zugehörigen Untermenüs sind nur sichtbar, wenn der RIA15 CM82 angeschlos- inklusive der Option "Analyse" bestellt wurde und ein entsprechendes Gerät ange- schlossen ist.
  • Seite 41 RIA15 Inbetriebnahme Menü Experte (EXPRT); Code-Eingabe erforderlich Das Menü Experte enthält zusätzlich zu allen Parametern aus dem Menü Setup noch die in dieser Tabelle beschriebenen. Bei Aufruf des Expertenmenüs wird der Benutzercode abgefragt (UCODE, Default: 0000). Parameter Werte (Default= sichtbar bei...
  • Seite 42 Menü Setup -> Füllstand (LEVEL) Das Menü LEVEL ist nur sichtbar, wenn der RIA15 inklusive der Option "Füllstand" bestellt wurde und der Anzeiger im HART-Modus (MODE = HART) betrieben wird. Mit Hilfe dieses Menüs können die Grundeinstellungen am Radar-Füllstandsensor Micropilot FMR20 über den RIA15 vorgenommen werden.
  • Seite 43 Menü Setup -> Füllstand (LEVEL) Das Menü LEVEL ist nur sichtbar, wenn der RIA15 inklusive der Option "Füllstand" bestellt wurde und der Anzeiger im HART-Modus (MODE = HART) betrieben wird. Mit Hilfe dieses Menüs können die Grundeinstellungen am Füllstandsensor Waterpilot FMX21 über den RIA15 vorge- nommen werden.
  • Seite 44 Menü Setup -> Füllstand (LEVEL) Das Menü LEVEL ist nur sichtbar, wenn der RIA15 inklusive der Option "Füllstand" bestellt wurde und der Anzeiger im HART-Modus (MODE = HART) betrieben wird. Mit Hilfe dieses Menüs können die Grundeinstellungen am Füllstandsensor Waterpilot FMX21 über den RIA15 vorge- nommen werden.
  • Seite 45 RIA15 Inbetriebnahme Menü SETUP -> FMG50 -> OPER -> PLEV (Point Level) Mithilfe dieses Menüs kann über den RIA15 die grundlegende Parametrierung des Gammapilot FMG50 für die Grenzstanderfassung vorge- nommen werden.  Wurde als Betriebsart "PLEV" (Point Level) ausgewählt, wird der Linearisierungstyp automatisch auf "linear" eingestellt.
  • Seite 46 Inbetriebnahme RIA15 Menü SETUP -> FMG50 -> OPER -> LEVEL (Continuous Level) Mithilfe dieses Menüs kann über den RIA15 die grundlegende Parametrierung des Gammapilot FMG50 für die kontinuierliche Füllstandmes- sung vorgenommen werden.  Wurde als Betriebsart "Continuous Level" ausgewählt, wird der Linearisierungstyp automatisch auf "standard" eingestellt.
  • Seite 47 RIA15 Inbetriebnahme Menü SETUP -> FMG50 -> OPER -> DENS (Density) Mithilfe dieses Menüs kann über den RIA15 die grundlegende Parametrierung des Gammapilot FMG50 für die Dichtemessung vorgenommen werden.  Wurde als Betriebsart "Density" ausgewählt, wird der Linearisierungstyp automatisch auf "multipoint calibration" eingestellt.
  • Seite 48 Inbetriebnahme RIA15 Menü SETUP -> FMG50 -> OPER -> DENS (Density) Mithilfe dieses Menüs kann über den RIA15 die grundlegende Parametrierung des Gammapilot FMG50 für die Dichtemessung vorgenommen werden.  Wurde als Betriebsart "Density" ausgewählt, wird der Linearisierungstyp automatisch auf "multipoint calibration" eingestellt.
  • Seite 49 Menü OPRAT (Operating) Das Menü OPRAT ist nur sichtbar, wenn der RIA15 inklusive der Option "NMS8x" bestellt wurde und der Anzeiger im HART-Modus (MODE = HART) betrieben wird. Mit Hilfe dieses Menüs können die Grundeinstellungen am Tankstandmessgerät Proservo NMS8x über den RIA15 vor- genommen werden.
  • Seite 50 Menü OPRAT (Operating) Das Menü OPRAT ist nur sichtbar, wenn der RIA15 inklusive der Option "NMS8x" bestellt wurde und der Anzeiger im HART-Modus (MODE = HART) betrieben wird. Mit Hilfe dieses Menüs können die Grundeinstellungen am Tankstandmessgerät Proservo NMS8x über den RIA15 vor- genommen werden.
  • Seite 51 Menü Setup -> ANALYSE Das Menü CT und alle zugehörigen Untermenüs sind nur sichtbar, wenn der RIA15 inklusive der Option "Analyse" bestellt wurde, die Option HART eingestellt und ein CM82 vom RIA15 erkannt wurde. Mit Hilfe dieses Menüs können die Grundeinstellungen am CM82 über den RIA15 vorgenommen werden.
  • Seite 52 Menü Setup -> ANALYSE Das Menü CT und alle zugehörigen Untermenüs sind nur sichtbar, wenn der RIA15 inklusive der Option "Analyse" bestellt wurde, die Option HART eingestellt und ein CM82 vom RIA15 erkannt wurde. Mit Hilfe dieses Menüs können die Grundeinstellungen am CM82 über den RIA15 vorgenommen werden.
  • Seite 53 Menü Setup -> ANALYSE Das Menü CT und alle zugehörigen Untermenüs sind nur sichtbar, wenn der RIA15 inklusive der Option "Analyse" bestellt wurde, die Option HART eingestellt und ein CM82 vom RIA15 erkannt wurde. Mit Hilfe dieses Menüs können die Grundeinstellungen am CM82 über den RIA15 vorgenommen werden.
  • Seite 54 Menü Setup -> ANALYSE Das Menü CT und alle zugehörigen Untermenüs sind nur sichtbar, wenn der RIA15 inklusive der Option "Analyse" bestellt wurde, die Option HART eingestellt und ein CM82 vom RIA15 erkannt wurde. Mit Hilfe dieses Menüs können die Grundeinstellungen am CM82 über den RIA15 vorgenommen werden.
  • Seite 55 Anzeige von "UCxxx" anstelle der HART®-Einheit Standardmäßig wird die Einheit des übermittelten Messwertes automatisch per HART®- Kommando ausgelesen und angezeigt. Wenn der übermittelte "Unit Code" vom RIA15 nicht eindeutig zugewiesen werden kann, wird anstelle der Einheit der Unit Code (UCxxx) ange- zeigt.
  • Seite 56 Störungsbehebung RIA15 Die Unit Codes 170 bis 219 sind gemäß HART®-Spezifikation mehrfach belegt. Da der UC170 auch beim CM82 Verwendung findet, muss die Einheit manuell zugewiesen wer- den. Dies trifft für folgende Messwerte/Einheiten zu: PV (TEXT1): Transmitter-Parameter Hauptmesswert (CMAIN) Einheit...
  • Seite 57 RIA15 Störungsbehebung 9.2.3 Weitere Diagnosen im HART® Mode Der Prozessanzeiger verfügt über eine integrierte HART® Diagnose Funktion. Mit Hilfe dieser Funktion kann eine Abschätzung über die HART®-Signalpegel, den gültigen Kom- munikationswiderstand, sowie die Noise-Belastung des Netzwerks durchgeführt werden. Die folgenden Werte können vom Anzeiger gemessen und angezeigt werden:...
  • Seite 58 Störungsbehebung RIA15 Bei der Noise Messung handelt es sich ebenfalls um einen gefilterten Signalpegel wie er vom Prozessanzeiger bewertet wird. Der extern gemessene Wert und der angezeigte Wert können so - abhängig von Frequenz und Signalform - voneinander abweichen. Bei niedrigen Nutzsignalpegeln (Rx, Tx) kann es bereits bei geringem Störsignalpegel (Anzeige „LO“) zu Übertragungsfehlern kommen.
  • Seite 59 • Störungen • Sensor-Version F013 CM82 Transmitter-/Sensor-Typ nicht wird Anschluss eines unterstützten Transmit- vom RIA15 nicht unterstützt ter-/Sensor-Typs Firmware-Historie Änderungsstand (Release) Die Firmware-Version auf dem Typenschild und in der Betriebsanleitung gibt den Ände- rungsstand des Geräts an: XX.YY.ZZ (Beispiel 1.02.01).
  • Seite 60 Reparatur RIA15 10.1 Reinigung Das Gerät kann mit einem sauberen, trockenen Tuch gereinigt werden. Reparatur 11.1 Allgemeine Hinweise Das Gerät ist modular aufgebaut und Reparaturen können durch elektrotechnisches Fach- personal des Kunden durchgeführt werden. Für weitere Informationen über Service und Ersatzteile, den Lieferanten kontaktieren.
  • Seite 61 Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Herstel- ler zurückgeben. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
  • Seite 62 Zubehör RIA15 12.1 Gerätespezifisches Zubehör Wetterschutzdach 201 (7.91) 298 (11.73) (2.48) A0017731  23 Abmessungen Wetterschutzdach, Maßeinheit mm (in) Montageset für Wand-/Rohrmontage 82 (3.23) 11.5 115 (4.53) (0.45) A0017801  24 Abmessungen Montagehalter, Maßeinheit mm (in) ® HART -Kommunikati- onswiderstandsmodul 54 (2.13)
  • Seite 63 RIA15 Technische Daten Technische Daten 13.1 Eingang Spannungsabfall Standardgerät mit 4 … 20 mA Kommunikation ≤ 1,0 V ® Gerät mit HART -Kommunikation ≤ 1,9 V Displaybeleuchtung zusätzlich 2,9 V ® HART Eingangsimpedanz Rx = 40 kΩ Cx = 2,3 nF Messgröße...
  • Seite 64 Technische Daten RIA15 Einfluss der Umgebungs- < 0,02 %/K (0,01 %/°F) vom Messbereich temperatur Warmlaufzeit 10 Minuten 13.4 Montage Einbauort Schalttafelgehäuse Das Gerät ist für den Einsatz in einer Schalttafel vorgesehen. Erforderlicher Schalttafelausschnitt 45x92 mm (1,77x3,62 in) Feldgehäuse Die Feldgehäusevariante ist für den Einsatz im Feld vorgesehen. Die Montage erfolgt direkt an eine Wand oder mittels optionalem Montagehalter an ein Rohr mit bis zu 2 "...
  • Seite 65 RIA15 Technische Daten Elektromagnetische Ver- • Störfestigkeit: träglichkeit Nach IEC61326 Industrieumgebung / NAMUR NE 21 Maximale Messabweichung < 1 % v. MB • Störaussendung: Nach IEC61326 Klasse B Elektrische Sicherheit Schutzklasse III, Überspannungsschutz Kategorie II, Verschmutzungsgrad 2 13.6 Konstruktiver Aufbau Bauform, Maße...
  • Seite 66 Technische Daten RIA15 Feldgehäuse • Aluminium: 520 g (1,15 lb) • Kunststoff: 300 g (0,66 lb) Werkstoffe Schalttafeleinbaugehäuse Front: Aluminium Rückwand: Polycarbonat PC Feldgehäuse Aluminium oder Kunststoff (PBT mit Stahlfasern, antistatisch) 13.7 Bedienbarkeit Vor-Ort-Bedienung Die Bedienung erfolgt über 3 Bedientasten auf der Gehäusefront. Das Geräte-Setup kann über einen 4-stelligen Benutzercode gesperrt werden.
  • Seite 67 RIA15 HART ® Kommunikation Externe Normen und Richt- Der Hersteller bestätigt die Einhaltung aller relevanten externer Normen und Richtlinien. linien HART ® Kommunikation HART ® (Highway Addressable Remote Transducer) ist ein weltweit etablierter und felder- probter Industriestandard mit einer installierten Basis von über 14 Millionen Geräten.
  • Seite 68 RIA15 ® HART Kommunikation frei genutzt werden. Die notwendige technische Unterstützung leistet dabei die HART ® Communication Foundation (HCF). 14.2 Verwendete HART ® -Kommandos Der Prozessanzeiger verwendet die folgenden HART ® Universellen Kommandos: Universal Command Nummer Verwendete Antwortdaten Die Geräteidentifizierung liefert Informationen über Gerät und Her- Eindeutige Geräteidentifzierung...
  • Seite 69 RIA15 ® HART Kommunikation Bit Maske Definition Verwendet im Pro- zessanzeiger 0x02 Nicht-primäre Variable außerhalb der Grenzen. Diagnose S915 0x01 Primärvariable außerhalb der Grenzen. Diagnose S915 14.4 Unterstützte Einheiten Wenn im Parameter UNIT1-4 "HART" eingestellt ist, werden die Einheiten automatisch vom Transmitter ausgelesen und angezeigt.
  • Seite 70 RIA15 ® HART Kommunikation Einheiten Beschreibung Anzeigetext Code Imperial Gallon pro Tag UC031 Grad Celsius °C Grad Fahrenheit °F Grad Rankine °R Kelvin Millivolt Hertz Milliampere Gallonen Liter LITER Imperial Gallon igal Kubikmeter Fuß FEET Meter METER Barrel Inches inch...
  • Seite 71 RIA15 ® HART Kommunikation Einheiten Beschreibung Anzeigetext Code Kilogramm pro Sekunde Kg/S Kilogramm pro Minute Kg/mi Kilogramm pro Stunde Kg/h Kilogramm pro Tag Kg/d Metrische Tonnen pro Minute T/min Metrische Tonnen pro Stunde Metrische Tonnen pro Tag Pfund pro Sekunde...
  • Seite 72 RIA15 ® HART Kommunikation Einheiten Beschreibung Anzeigetext Code Inches pro Minute in/mi Fuß pro Minute F/min Grad pro Sekunde DEG/S Umdrehungen pro Sekunde Umdrehungen pro Minute Meter pro Stunde Normkubikmeter pro Stunde Nm3/h Normliter pro Stunde Nl/h Normkubikfuß pro Minute F3/mi Barrel flüssig (1 Barrel = 31,5 U.S.
  • Seite 73 RIA15 ® HART Kommunikation Einheiten Beschreibung Anzeigetext Code 156-159 Einheiten-Code Erweiterungstabellen UC156 - UC159 Prozent Plato Prozent untere Explosionsgrenze %LEL Megakalorien Mcal Kiloohm KOHM Megajoule British Thermal Unit Normkubikmeter Normliter Normkubikfuß Parts Per Billion 170 - 219 Einheiten-Code Erweiterungstabellen UC170 - UC219 ...
  • Seite 74 RIA15 ® HART Kommunikation Die Adresse muss an jedem Gerät eine andere sein. Bei mehr als 7 parallel angeschlosse- nen Sensoren/Aktoren ergibt sich ein erhöhter Spannungsabfall. Es dürfen in der Schleife keine Geräte mit aktivem (z.B. Vierleitergeräte) und Geräte mit passivem Stromausgang (z.B.
