Montage

Wandmontage

• Achten Sie auf die Einhaltung der maximal zulässigen Umgebungstemperatur (-20 ... +60 °C
(-4 ... +140 °F)). Montieren Sie das Gerät an einer schattigen Stelle. Vermeiden Sie direkte Sonnen-
einstrahlung.
• Montieren Sie das Wandaufbaugehäuse so, dass die Kabeleinführungen immer nach unten gerichtet
sind.

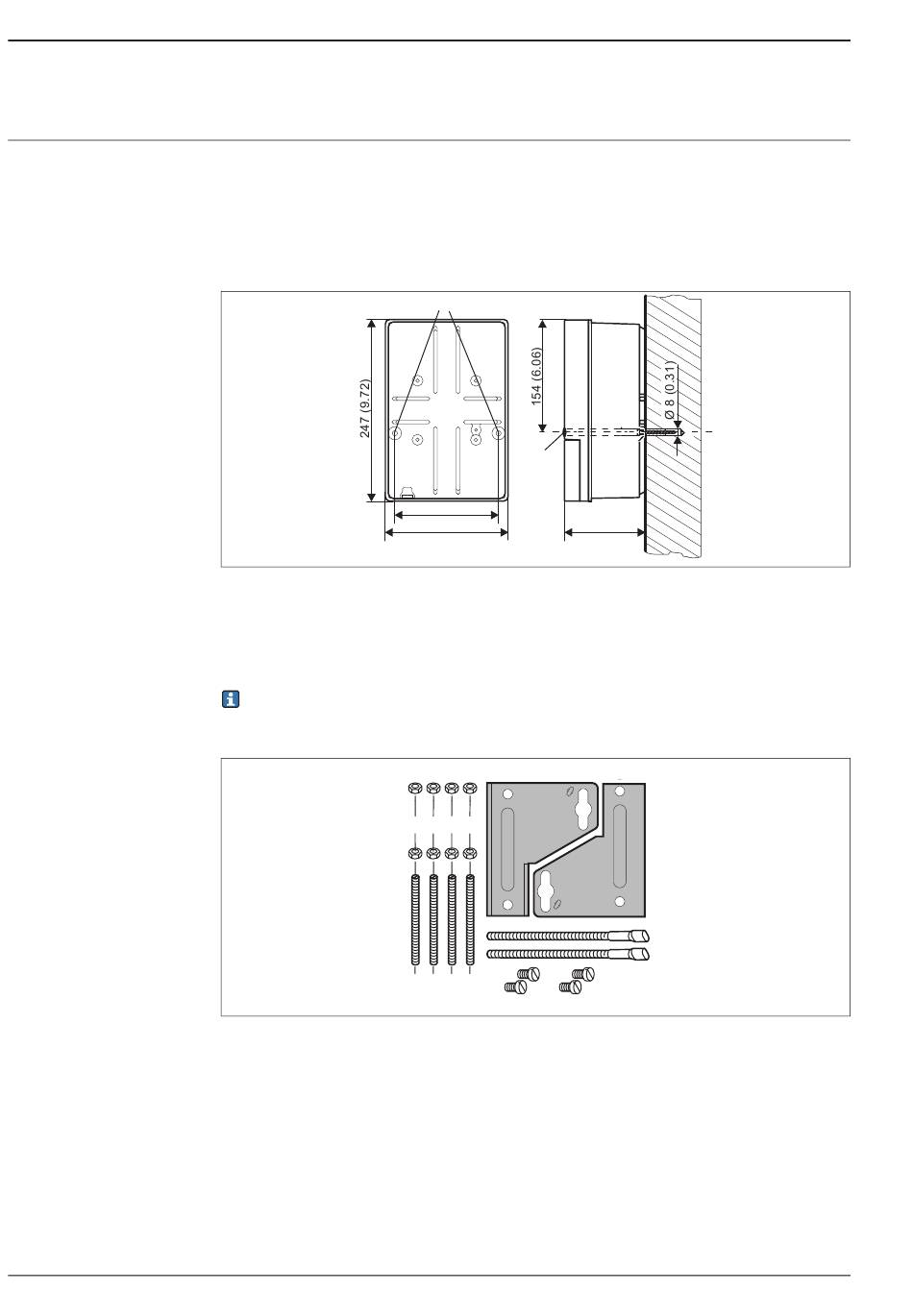

mm (inch)
Maße für die Wandmontage, Befestigungsschraube: Ø 6 mm (0,24"), Dübel: Ø 8 mm (0,31")
1 Befestigungsbohrungen
2 Kunststoff-Abdeckkappen

Mastmontage und Schalttafeleinbau

Für die Befestigung des Feldgeräts an horizontalen und vertikalen Masten oder Rohren
(max. Ø 60 mm / 2.36") benötigen Sie einen Mastmontagesatz. Dieser ist als Zubehör erhältlich
(siehe Kapitel "Zubehör").
Befestigungssatz
Montieren Sie die Teile des Befestigungssatzes an der Gehäuserückseite wie in der Abbildung unten
dargestellt.
1
2
142 (5.59)
167 (5.57)
100 (3.94)
Topclean S CPC30
a0003953
a0003955
