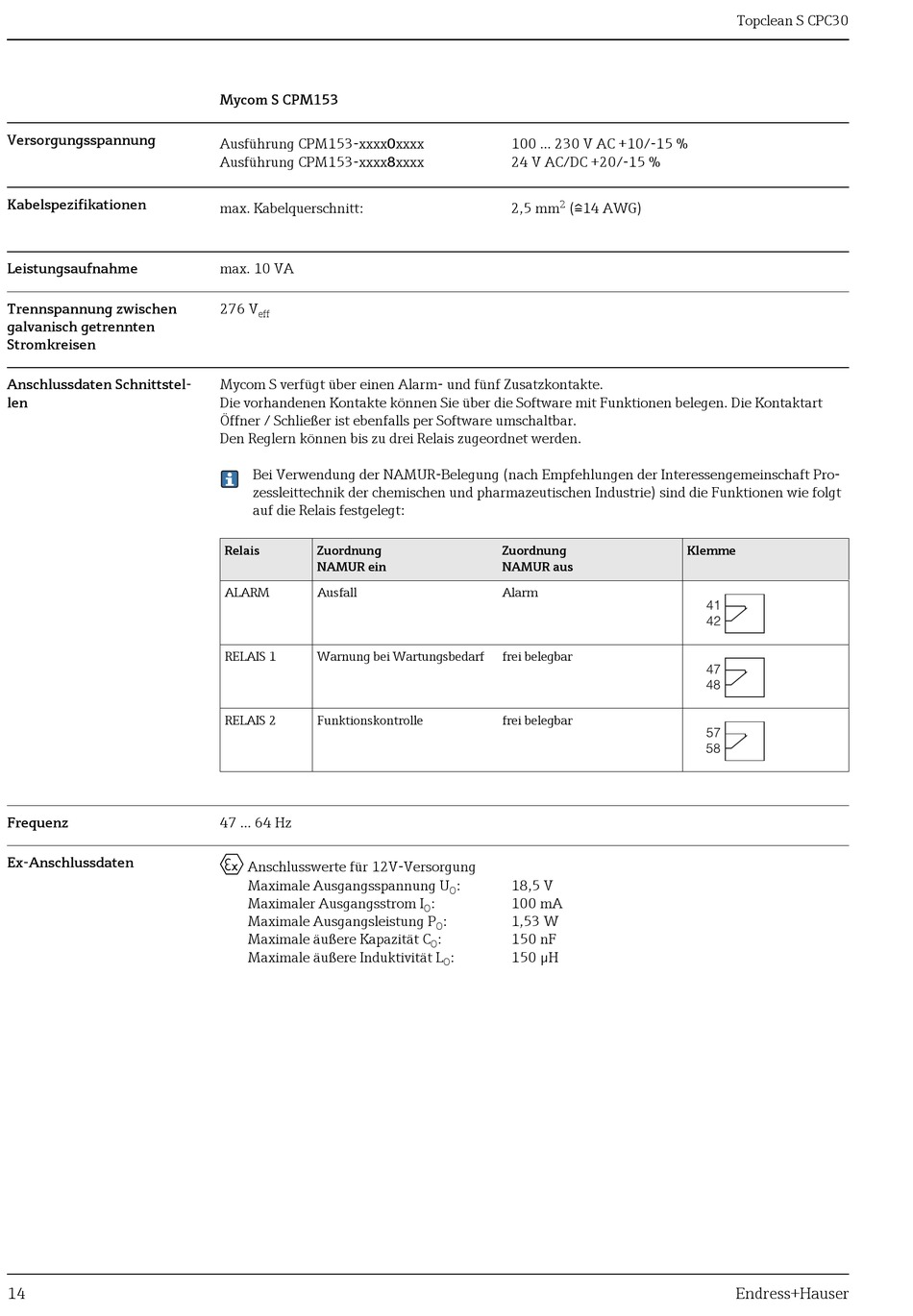

Endress+Hauser Topclean S CPC30 Technische Information Seite 14

Versorgungsspannung
Kabelspezifikationen
Leistungsaufnahme
Trennspannung zwischen
galvanisch getrennten
Stromkreisen
Anschlussdaten Schnittstel-
len
Frequenz
Ex-Anschlussdaten
14
Mycom S CPM153
Ausführung CPM153-xxxx0xxxx
Ausführung CPM153-xxxx8xxxx
max. Kabelquerschnitt:
max. 10 VA
276 V
eff
Mycom S verfügt über einen Alarm- und fünf Zusatzkontakte.
Die vorhandenen Kontakte können Sie über die Software mit Funktionen belegen. Die Kontaktart
Öffner / Schließer ist ebenfalls per Software umschaltbar.
Den Reglern können bis zu drei Relais zugeordnet werden.
Bei Verwendung der NAMUR-Belegung (nach Empfehlungen der Interessengemeinschaft Pro-
zessleittechnik der chemischen und pharmazeutischen Industrie) sind die Funktionen wie folgt
auf die Relais festgelegt:
Relais Zuordnung
NAMUR ein
ALARM Ausfall
RELAIS 1 Warnung bei Wartungsbedarf
RELAIS 2 Funktionskontrolle
47 ... 64 Hz
0
Anschlusswerte für 12V-Versorgung
Maximale Ausgangsspannung U
Maximaler Ausgangsstrom I
Maximale Ausgangsleistung P
Maximale äußere Kapazität C
Maximale äußere Induktivität L
100 ... 230 V AC +10/-15 %
24 V AC/DC +20/-15 %
2
2,5 mm (i14 AWG)
Zuordnung
NAMUR aus
Alarm
frei belegbar
frei belegbar
: 18,5 V
O
: 100 mA
O
: 1,53 W
O
: 150 nF
O
: 150 μH
O
Topclean S CPC30
Klemme
Endress+Hauser
